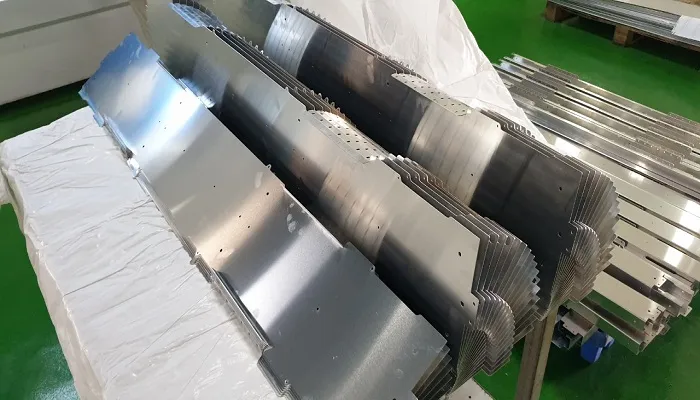

Gia công kim loại tấm

Mục lục
Gia công kim loại tấm là một trong những quy trình sản xuất cơ bản và quan trọng nhất trong ngành công nghiệp chế tạo hiện đại. Nó là tập hợp các kỹ thuật biến đổi những tấm kim loại phẳng (thường có độ dày nhỏ) thành các chi tiết, bộ phận hoặc sản phẩm hoàn chỉnh có hình dạng ba chiều.

Nhờ vào sự phát triển của công nghệ CNC (Điều khiển số bằng máy tính), gia công kim loại tấm ngày càng đạt đến độ tự động hóa và tinh xảo, đóng vai trò then chốt trong việc định hình các sản phẩm mà chúng ta sử dụng hàng ngày.


Gia công kim loại tấm là gì?


Gia công kim loại tấm là quá trình sử dụng các phương pháp như cắt, chấn, đột, dập, hàn để biến đổi hình dạng ban đầu của một tấm kim loại thành sản phẩm hoặc chi tiết theo đúng thiết kế mong muốn. Quy trình linh hoạt này cho phép tạo ra các thành phần phức tạp, có độ chính xác cao được sử dụng trong nhiều ngành công nghiệp khác nhau, bao gồm ô tô, hàng không vũ trụ và xây dựng.


Vật liệu phổ biến trong gia công kim loại tấm


Trong gia công kim loại tấm, việc lựa chọn vật liệu đóng vai trò then chốt, quyết định đến chi phí, quy trình gia công, và đặc tính kỹ thuật của sản phẩm cuối cùng. Dưới đây là các loại vật liệu phổ biến nhất cùng với các tiêu chí lựa chọn:


1. Các loại kim loại tấm thường dùng trong gia công


- Thép không gỉ (Inox):
  • Đặc điểm: Độ bền cơ học cao, khả năng chống ăn mòn tuyệt vời, và bề mặt sáng bóng, ít cần xử lý thêm.
  • Phân loại tiêu biểu: SUS 304 (phổ biến nhất, chống gỉ tốt), SUS 201 (giá thành thấp hơn, độ cứng cao hơn), SUS 316 (khả năng chống ăn mòn vượt trội, dùng trong môi trường hóa chất, biển).
  • Ứng dụng: Thiết bị y tế, thực phẩm, vỏ tủ điện ngoài trời.

- Thép Carbon (Thép đen):
  • Đặc điểm: Chi phí thấp nhất, dễ hàn và dễ gia công cắt gọt. Tuy nhiên, dễ bị oxy hóa (gỉ sét), cần xử lý bề mặt như sơn tĩnh điện hoặc mạ kẽm.
  • Phân loại tiêu biểu: SS400, Q235, CT3.
  • Ứng dụng: Khung máy, kết cấu công nghiệp, các chi tiết cần độ bền cao nhưng không yêu cầu chống ăn mòn tuyệt đối.

- Nhôm (Aluminum):
  • Đặc điểm: Trọng lượng nhẹ, khả năng tản nhiệt và dẫn điện tốt, chống ăn mòn tự nhiên (do tạo lớp oxit bảo vệ), dễ dàng hoàn thiện bằng phương pháp Anode hóa.
  • Hạn chế: Độ cứng thấp hơn thép, khó hàn hơn (thường dùng hàn TIG).
  • Ứng dụng: Vỏ thiết bị điện tử, tấm tản nhiệt, các bộ phận trong ngành hàng không, giao thông vận tải.

- Đồng và Hợp kim đồng:
  • Đặc điểm: Dẫn điện, dẫn nhiệt xuất sắc, có tính thẩm mỹ cao (màu vàng đồng).
  • Ứng dụng: Các chi tiết tiếp điểm điện, thanh cái dẫn điện, vỏ trang trí.

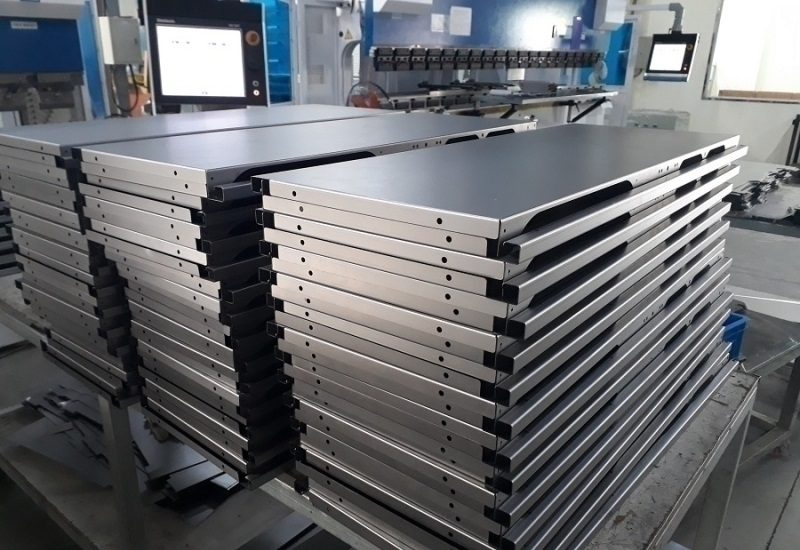

Gia công kim loại tấm


2. Các yếu tố ảnh hưởng đến lựa chọn vật liệu kim loại gia công


Việc lựa chọn vật liệu không chỉ dựa vào đặc tính kỹ thuật mà còn phải cân đối giữa chi phí và công năng:

- Môi trường làm việc:
  • Ăn mòn: Nếu sản phẩm tiếp xúc với độ ẩm cao, axit, hoặc muối (môi trường biển), Thép không gỉ (Inox 316) hoặc Nhôm là lựa chọn bắt buộc.
  • Nhiệt độ: Đối với các ứng dụng tản nhiệt, Nhôm là ưu tiên hàng đầu.

- Yêu cầu về độ bền cơ học và thẩm mỹ:
  • Các chi tiết chịu lực và rung động mạnh cần vật liệu có độ bền kéo cao như Thép Carbon hoặc Inox.
  • Yếu tố thẩm mỹ cao và bề mặt hoàn thiện bền vững thường chọn Inox hoặc Nhôm (Anode).

- Chi phí:
  • Sản phẩm cần tối ưu chi phí cho sản xuất hàng loạt nên dùng Thép Carbon (cộng thêm chi phí xử lý bề mặt).
  • Thép không gỉ và Đồng có chi phí vật liệu đầu vào cao hơn đáng kể


Các công đoạn chính gia công kim loại tấm


Quy trình gia công kim loại tấm là một chuỗi các bước công nghệ được thực hiện tuần tự để chuyển đổi bản vẽ thiết kế 2D thành sản phẩm 3D hoàn chỉnh. Ba công đoạn cốt lõi và không thể thiếu bao gồm Cắt phôi, Tạo hình (Uốn/Chấn), và Lắp ráp/Nối.


1. Gia công Cắt - Tạo hình ban đầu

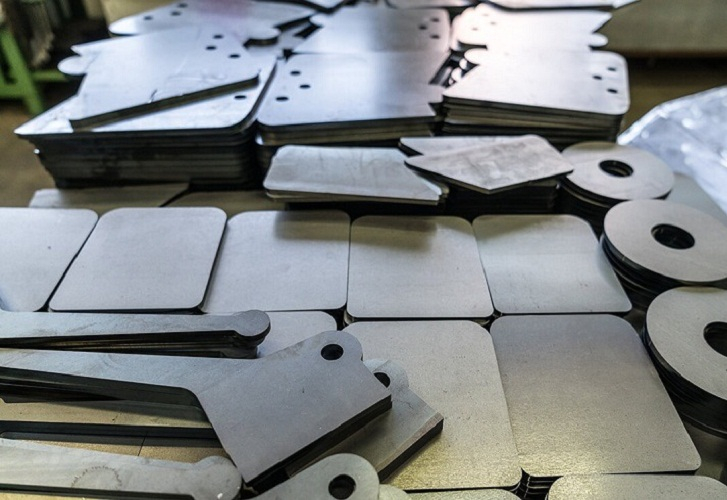

Công đoạn cắt nhằm mục đích tạo ra các chi tiết phôi 2D chính xác từ tấm kim loại phẳng, dựa trên bản vẽ đã được tối ưu hóa (nesting).

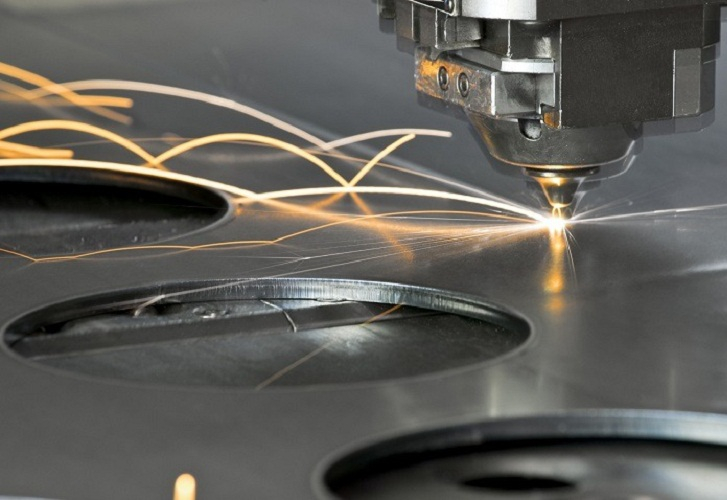

  • Cắt Laser CNC (CNC Laser Cutting): Đây là phương pháp phổ biến và cao cấp nhất hiện nay.
+ Nguyên lý: Sử dụng chùm tia laser hội tụ năng lượng cao để làm nóng chảy và cắt xuyên vật liệu.
+ Ưu điểm nổi bật: Khả năng cắt các đường cong phức tạp, chi tiết nhỏ với độ chính xác micromet, tốc độ cực nhanh, và đặc biệt không cần thay khuôn hay dụng cụ, lý tưởng cho các đơn hàng linh hoạt, số lượng nhỏ đến trung bình. Vết cắt luôn sạch sẽ, mịn màng, giảm thiểu công đoạn xử lý lại.
  • Đột Dập CNC (CNC Punching):
+ Nguyên lý: Sử dụng khuôn và chày dập để cắt đứt (cắt, đột lỗ) vật liệu bằng lực cơ học lớn.
+ Ưu điểm nổi bật: Tối ưu hóa chi phí và tốc độ cho các chi tiết có nhiều lỗ hoặc hoa văn lặp lại (ví dụ: lưới tản nhiệt). Phương pháp này hiệu quả nhất cho sản xuất hàng loạt lớn.
  • Các phương pháp khác như cắt bằng kéo (Shearing) chỉ được sử dụng để cắt các tấm kim loại thành hình chữ nhật hoặc hình vuông đơn giản trước khi đưa vào gia công CNC.


2. Gia công Uốn và tạo hình - Đưa vào không gian 3D


Sau khi cắt phôi, các chi tiết được chuyển sang giai đoạn tạo hình để biến chúng thành cấu kiện 3D theo thiết kế.

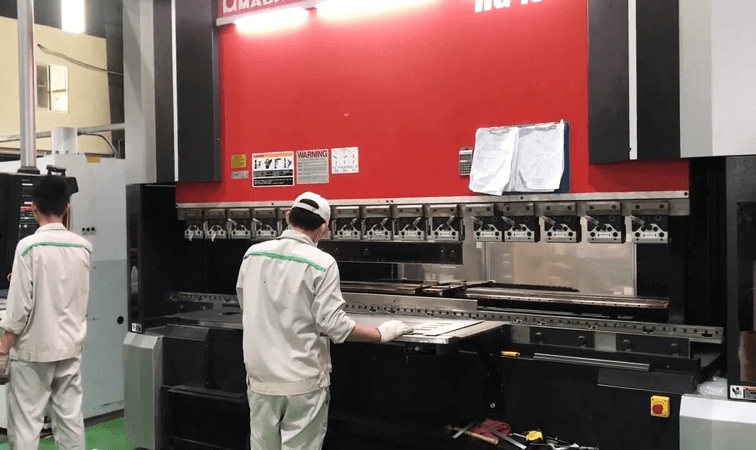

  • Chấn/Uốn CNC: Đây là công đoạn định hình chủ đạo trong KLT.
+ Nguyên lý: Tấm kim loại được đặt giữa chày (punch) và cối (die) của máy chấn thủy lực, áp lực lớn được tạo ra để biến dạng tấm kim loại, hình thành các góc uốn chính xác.
+ Yếu tố kỹ thuật: Độ chính xác của góc uốn phụ thuộc vào Back Gauge (cữ sau) và khả năng kiểm soát Lực chấn, đảm bảo dung sai góc uốn và chiều dài chân uốn đạt yêu cầu nghiêm ngặt của bản vẽ.
  • Dập Sâu và Cuộn/Lốc:
+ Dập Sâu: Được sử dụng để tạo các chi tiết có hình dạng lòng chảo, bán cầu hoặc hình hộp sâu (ví dụ: bồn rửa, vỏ bình gas).
+ Cuộn/Lốc: Tạo các hình dạng cong bán kính lớn như ống dẫn, thân bồn chứa.


3. Gia công Nối - Hoàn thiện cấu trúc


Công đoạn này liên kết các chi tiết đã được tạo hình thành sản phẩm cuối cùng.
  • Hàn (Welding): Là phương pháp nối vĩnh cửu.
+ Hàn TIG (Tungsten Inert Gas): Được ưu tiên cho Thép không gỉ và Nhôm vì tạo ra mối hàn sạch, thẩm mỹ cao và ít xỉ hàn, thường dùng cho các sản phẩm yêu cầu ngoại hình và độ kín khít.
+ Hàn MIG/MAG (Metal Inert/Active Gas): Tốc độ nhanh, năng suất cao, thường dùng cho Thép Carbon và các kết cấu công nghiệp không yêu cầu quá cao về thẩm mỹ mối hàn.
+ Hàn Điểm (Spot Welding): Nối hai tấm kim loại mỏng bằng cách dùng dòng điện và áp lực, tạo ra các điểm nối nhỏ, kín đáo.
  • Lắp ráp cơ khí: Sử dụng các phương pháp nối không vĩnh cửu như đinh tán, ốc vít, bulong, hoặc các chi tiết lắp nhanh (rivets, stud welding) để dễ dàng tháo lắp hoặc bảo trì sau này.


Xử lý bề mặt và hoàn thiện kim loại tấm gia công


Mục tiêu chính của hoàn thiện bề mặt là bảo vệ kim loại khỏi các yếu tố môi trường (ăn mòn, oxy hóa), tăng độ bền cơ học (chống trầy xước), và đáp ứng yêu cầu thẩm mỹ của khách hàng.


1. Làm sạch và chuẩn bị


Đây là bước nền tảng tuyệt đối quan trọng. Nếu bề mặt kim loại không sạch, lớp phủ hoàn thiện (sơn, mạ, anode) sẽ không có độ bám dính cần thiết, dẫn đến bong tróc và giảm tuổi thọ sản phẩm nhanh chóng.
  • Tẩy dầu mỡ: Loại bỏ hoàn toàn dầu bôi trơn, chất làm mát và các chất bẩn hữu cơ bám trên kim loại trong quá trình gia công. Việc này được thực hiện bằng hóa chất chuyên dụng hoặc phương pháp điện hóa.
  • Tẩy rỉ sét (Pickling): Sử dụng axit hoặc dung dịch hóa học để loại bỏ các oxit kim loại (rỉ sét) và tạp chất vô cơ trên bề mặt, giúp kim loại trơ và sẵn sàng cho các bước xử lý tiếp theo.
  • Mài và đánh bóng: Sử dụng máy mài hoặc giấy nhám để làm phẳng các vết cắt, loại bỏ các cạnh sắc và làm mịn bề mặt.
  • Phun cát (Sandblasting): Bắn các hạt cát, bi thép hoặc hạt thủy tinh với áp lực cao vào bề mặt để loại bỏ tạp chất, tạo độ nhám và chuẩn bị cho lớp phủ tiếp theo.



2. Hoàn thiện bề mặt kim loại tấm


Đây là các phương pháp phủ một lớp vật liệu bảo vệ lên kim loại đã được làm sạch:

Sơn tĩnh điện:

  • Nguyên lý: Phun bột sơn khô mang điện tích âm lên bề mặt kim loại mang điện tích dương. Bột sơn bám chặt và được nung nóng (curing) để tan chảy, tạo thành một lớp phủ cứng, đồng đều.
  • Ưu điểm: Tạo ra lớp phủ cực kỳ bền bỉ, chống chịu va đập và trầy xước tốt, đa dạng màu sắc và thân thiện với môi trường.


- Mạ Kẽm/Mạ Crom:

  • Nguyên lý: Sử dụng phương pháp điện phân hoặc nhúng nóng để phủ một lớp kim loại khác lên bề mặt chi tiết.
  • Mạ Kẽm: Mục đích chính là chống ăn mòn (Hy sinh Anode), bảo vệ lõi kim loại bên trong, rất quan trọng cho các ứng dụng ngoài trời.
  • Mạ Crom/Niken: Tăng độ cứng bề mặt, chống mài mòn, và tạo vẻ ngoài sáng bóng, cao cấp.


- Anode hóa (Anodizing):

  • Nguyên lý: Quá trình điện hóa chỉ áp dụng cho Nhôm. Nó tạo ra một lớp oxit nhôm dày hơn và cứng hơn, tích hợp vào cấu trúc bề mặt.
  • Ưu điểm: Tăng khả năng chống ăn mòn và mài mòn vượt trội. Lớp Anode có khả năng hấp thụ màu sắc, tạo ra các màu trang trí đa dạng và bền màu.

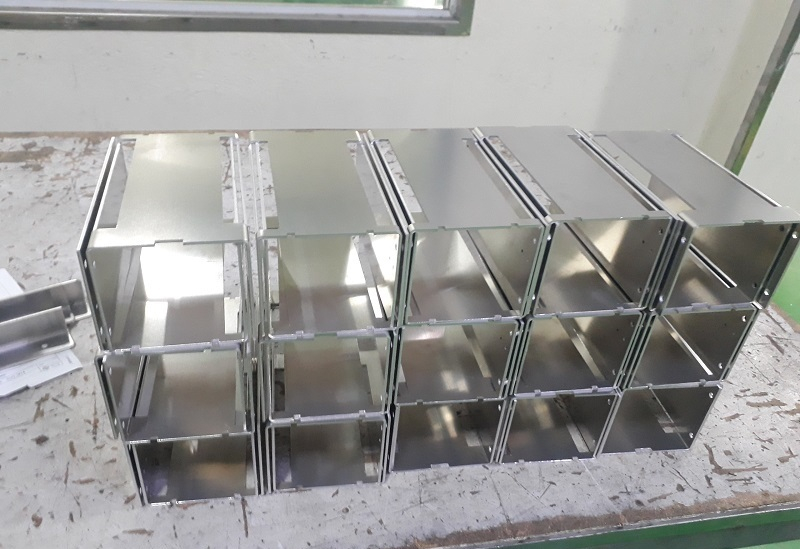

Gia công kim loại tấm công nghệ CNC


Kiểm soát chất lượng trong gia công kim loại tấm


Kiểm soát chất lượng là giai đoạn then chốt nhằm đảm bảo sản phẩm kim loại tấm tuân thủ nghiêm ngặt các thông số kỹ thuật, hình học và chức năng đã được thiết kế. Một sản phẩm KLT chất lượng không chỉ là một chi tiết đẹp mà còn phải lắp ráp hoàn hảo với các bộ phận khác.


1. Độ chính xác và Dung sai


  • Tầm quan trọng của Dung sai: Trong gia công KLT, Dung sai là phạm vi sai số cho phép về kích thước, hình dạng và vị trí của chi tiết. Việc kiểm soát chặt chẽ dung sai ở từng công đoạn (từ cắt laser, đột dập đến chấn uốn) là cực kỳ quan trọng để đảm bảo tính lắp lẫn (interchangeability) của các chi tiết. Nếu dung sai bị vượt quá, chi tiết không thể lắp vừa, gây lãng phí vật liệu và thời gian sửa chữa, ảnh hưởng trực tiếp đến hiệu quả sản xuất.
  • Kiểm soát biến dạng: Quá trình cắt và hàn tạo ra nhiệt lượng lớn có thể gây biến dạng (warping) cho tấm kim loại mỏng. QC phải đo lường và hiệu chỉnh độ phẳng/độ thẳng để đảm bảo sản phẩm cuối cùng giữ được hình học như bản vẽ.


2. Các thiết bị đo lường


Để kiểm tra độ chính xác của sản phẩm, các nhà sản xuất KLT chuyên nghiệp sử dụng nhiều thiết bị đo lường hiện đại, đảm bảo tính khách quan và tốc độ:
  • Máy đo tọa độ CMM (Coordinate Measuring Machine): Đây là thiết bị đo lường 3D cao cấp nhất. CMM có khả năng đo lường và lập bản đồ các chi tiết phức tạp với độ chính xác micron, cực kỳ quan trọng cho các sản phẩm đòi hỏi độ chính xác cao như linh kiện hàng không, viễn thông.
  • Thước đo điện tử và Panme: Các công cụ đo lường cơ bản được sử dụng phổ biến tại xưởng để kiểm tra nhanh các kích thước tuyến tính, đường kính lỗ, và độ dày vật liệu.
  • Dưỡng kiểm (Go/No-Go Gauge) và Mẫu chuẩn: Được sử dụng chủ yếu trong sản xuất hàng loạt lớn. Dưỡng kiểm giúp kiểm tra nhanh chóng một kích thước hoặc dung sai cụ thể, đảm bảo tốc độ QC cao mà vẫn giữ được độ tin cậy.


Ứng dụng thực tế của gia công kim loại tấm


Gia công kim loại tấm đóng vai trò là xương sống của nhiều ngành công nghiệp, tạo ra các sản phẩm nhẹ, bền, và có độ chính xác cao. Ứng dụng của nó trải dài từ các thiết bị tiêu dùng hàng ngày đến các hệ thống máy móc phức tạp.


1. Ngành Điện - Điện tử và Viễn thông


  • Tủ điện công nghiệp và vỏ bảo vệ: Tạo ra các loại tủ điện, tủ điều khiển, tủ rack server (dùng cho trung tâm dữ liệu), và vỏ hộp thiết bị viễn thông. Các sản phẩm này yêu cầu độ kín khít, tản nhiệt tốt, và khả năng chống ăn mòn (thường dùng Inox hoặc thép sơn tĩnh điện).
  • Linh kiện bên trong: Các khung giữ bảng mạch (chassis), tấm chắn nhiễu điện từ (shielding), và các bộ phận tản nhiệt được làm từ nhôm hoặc đồng để đảm bảo hiệu suất hoạt động của thiết bị.


2. Ngành nội thất, trang trí và xây dựng


  • Nội thất hiện đại: Sản xuất bàn ghế kim loại (chân bàn, khung ghế), kệ trưng bày, và các cấu kiện trang trí có tính thẩm mỹ cao (thường dùng Inox hoặc thép sơn màu).
  • Mặt dựng và vách ngăn: Các tấm kim loại được cắt hoa văn bằng laser hoặc đột dập CNC để làm mặt dựng (facade) cho các tòa nhà, vách ngăn văn phòng, tạo nên phong cách kiến trúc công nghiệp hoặc hiện đại.


3. Ngành giao thông vận tải và Công nghiệp nặng


  • Ô tô và Tàu thuyền: Sản xuất khung gầm, vỏ động cơ, thân xe và các chi tiết nội thất phi chịu lực của xe ô tô, xe tải. Gia công KLT cung cấp các chi tiết nhẹ nhưng cứng vững.
  • Vỏ máy công cụ: Các loại vỏ máy CNC, máy ép, máy dập... được gia công KLT. Các chi tiết này cần độ bền cao, chống rung và thường phải được sơn tĩnh điện để bảo vệ khỏi dầu mỡ và hóa chất.


Báo giá gia công kim loại tấm nhanh chóng, chính xác


Chi phí gia công luôn được tính toán dựa trên bản vẽ và yêu cầu kỹ thuật cụ thể của từng dự án. Báo giá gia công kim loại tấm phụ thuộc vào 4 yếu tố chính:

Yếu tố chi phí Nội dung ảnh hưởng trực tiếp
1. Vật liệu và độ dày Loại vật liệu: Inox 304/316 và Đồng có giá cao hơn Thép Carbon/Nhôm.
Độ dày: Tấm kim loại càng dày, chi phí vật liệu và thời gian gia công càng tăng.
2. Độ phức tạp quy trình Công nghệ Cắt: Đột Dập CNC tối ưu cho số lượng lớn; Laser CNC tối ưu cho chi tiết phức tạp, phi tiêu chuẩn.
Công đoạn Nối/Tạo hình: Số lượng góc uốn, mối hàn, và độ khó của chúng làm tăng thời gian sản xuất.
3. Xử lý bề mặt Chi phí tiêu chuẩn: Sơn Tĩnh Điện (phụ thuộc màu và diện tích).
Chi phí cao hơn: Mạ Kẽm/Crom hoặc Anode Hóa (cho Nhôm) do quy trình hóa chất phức tạp.
4. Số lượng và yêu cầu chất lượng Số lượng: Sản xuất hàng loạt lớn sẽ có đơn giá thấp hơn nhiều.
Kiểm soát chất lượng: Yêu cầu dung sai cực nhỏ, cần kiểm tra bằng Máy CMM sẽ làm tăng chi phí QC.


- Nhận báo giá nhanh chóng và chính xác


Để có thể gửi báo giá chi tiết và chính xác, vui lòng cung cấp các thông tin sau cho nhà cung cấp dịch vụ gia công kim loại tấm:
  • Bản vẽ kỹ thuật (CAD/PDF): Bao gồm kích thước, dung sai và hình học chi tiết.
  • Loại vật liệu và độ dày: Ví dụ: Inox 304, dày 1.5mm.
  • Số lượng đơn hàng: Số lượng chi tiết cần gia công.
  • Yêu cầu hoàn thiện bề mặt: Ví dụ: Sơn tĩnh điện màu X, Anode tự nhiên, hoặc mạ Kẽm.

Bạn có thể gửi yêu cầu chi tiết của mình để các công ty gia công cơ khí có thể hỗ trợ bạn tìm kiếm giải pháp tối ưu.


Dịch vụ gia công kim loại tấm theo yêu cầu


Gia công kim loại tấm đóng vai trò là ngành công nghiệp nền tảng, biến các ý tưởng thiết kế phức tạp thành các sản phẩm vật lý chất lượng cao. Để đạt được hiệu quả tối ưu về chi phí và chất lượng trong các dự án kim loại tấm, việc lựa chọn một đối tác gia công chuyên nghiệp, có khả năng áp dụng các công nghệ tiên tiến là điều kiện tiên quyết.

Công ty Cơ khí Intech là một trong những đơn vị hàng đầu tại Việt Nam, chuyên cung cấp dịch vụ gia công kim loại tấm theo yêu cầu. Với kinh nghiệm nhiều năm trong ngành, Intech đã khẳng định được uy tín và chất lượng thông qua các dự án lớn nhỏ cho nhiều đối tác trong và ngoài nước.


- Điểm mạnh của cơ khí Intech:


  • Công nghệ hiện đại: Intech đầu tư vào hệ thống máy móc CNC tiên tiến, bao gồm máy cắt laser, máy chấn, máy đột dập, đảm bảo độ chính xác cao và năng suất vượt trội.
  • Đa dạng vật liệu: Công ty có khả năng gia công nhiều loại vật liệu như thép không gỉ (inox), thép mạ kẽm, nhôm, đồng... đáp ứng mọi yêu cầu của khách hàng.
  • Đội ngũ kỹ sư và thợ lành nghề: Với đội ngũ nhân sự giàu kinh nghiệm, Intech có thể tư vấn và xử lý các bản vẽ phức tạp, đảm bảo sản phẩm cuối cùng đạt chất lượng tốt nhất.
  • Quy trình chuyên nghiệp: Từ khâu tiếp nhận yêu cầu, báo giá, sản xuất đến kiểm soát chất lượng, tất cả đều tuân thủ quy trình chặt chẽ, mang lại sự tin tưởng và hài lòng cho khách hàng.

Nếu bạn đang tìm kiếm một đối tác tin cậy để gia công kim loại tấm theo yêu cầu, Cơ khí Intech là một lựa chọn đáng cân nhắc. Liên hệ với chúng tôi để được tư vấn và báo giá
