Hướng dẫn quy trình đóng Ghim nối băng tải bền bỉ, không lệch tâm

Là phụ kiện cơ khí chuyên dụng, ghim nối giúp liên kết hai đầu dây băng tải lại với nhau một cách chắc chắn, linh hoạt và nhanh chóng. Thay vì phải chờ đợi quy trình dán lưu hóa nhiệt phức tạp, việc sử dụng ghim nối giúp tối ưu hóa thời gian sửa chữa, đưa dây chuyền trở lại hoạt động ngay lập tức mà vẫn đảm bảo khả năng chịu lực và vận hành ổn định.

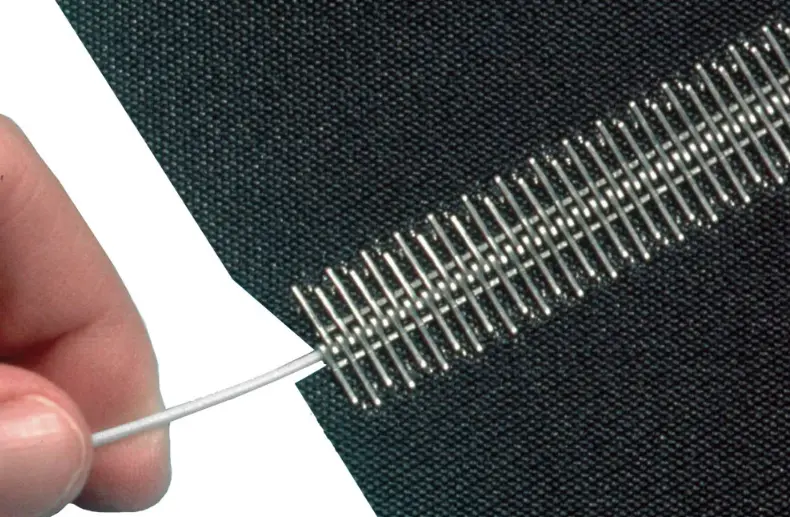

Ghim nối băng tải là một loại phụ kiện cơ khí bằng kim loại (thường là thép mạ kẽm hoặc inox) được thiết kế để liên kết hai đầu của dây băng tải lại với nhau, tạo thành một vòng tuần hoàn khép kín. Phương pháp này giúp hệ thống vận hành liên tục, thường áp dụng khi cần lắp đặt trực tiếp trên khung máy mà không cần tháo dời




Để giúp bạn có cái nhìn khách quan nhất trước khi mua vật tư, hãy cùng đặt lên bàn cân phương pháp ghim nối và dán lưu hóa (dán nhiệt/dán nguội):


Tiêu chí	Phương pháp ghim nối cơ khí	Phương pháp dán lưu hóa (Nóng/Nguội)
Thời gian thi công	Cực nhanh (15 - 30 phút). Máy móc có thể chạy lại ngay lập tức.	Lâu (vài tiếng đến 1 ngày). Phải chờ keo khô hoặc chờ máy ép nhiệt đủ thời gian.
Chi phí đầu tư	Rất rẻ. Chỉ tốn tiền mua ghim, tận dụng được nhân sự bảo trì tại chỗ.	Cao. Thường phải thuê đội ngũ dịch vụ ngoài và máy móc cồng kềnh.
Dụng cụ yêu cầu	Đơn giản: Búa, kìm cắt hoặc máy đóng ghim cầm tay nhỏ gọn.	Phức tạp: Máy ép nhiệt, khuôn ép, keo dán chuyên dụng, máy mài bóc lớp cao su.
Độ linh hoạt	Cao. Dễ dàng tháo chốt để cắt ngắn hoặc nối dài thêm dây băng tải.	Thấp. Đã dán là cố định, muốn thay đổi phải cắt bỏ hoàn toàn mối dán cũ.
Bề mặt mối nối	Có độ gờ nhẹ, không phẳng tuyệt đối. Có thể gây tiếng ồn nhỏ khi qua rulo.	Phẳng mịn 100%. Đồng nhất với bề mặt dây băng tải ban đầu.



Một số nhược điểm của ghim nối bạn cần lưu ý:



• Độ phẳng: Mối nối không phẳng tuyệt đối như mối dán, có thể tạo tiếng "cạch cạch" nhỏ khi chạy qua con lăn (rulo).
• Hạn chế ngành nghề: Không phù hợp với một số ngành yêu cầu tiêu chuẩn vệ sinh cực cao hoặc chống rò rỉ tuyệt đối (chẳng hạn như vận chuyển thực phẩm băm nhỏ, đường cát, bột mịn... vì vật liệu dễ bị kẹt vào khe ghim gây nấm mốc, vi khuẩn).





Mỗi loại ghim được thiết kế để chịu một mức lực căng khác nhau và hoạt động tối ưu tùy thuộc vào: Độ dày dây băng tải, Đường kính rulo (tang chủ động) và Tải trọng của hệ thống. Dưới đây là 3 dòng ghim nối thông dụng nhất hiện nay:








Loại ghim	Độ dày dây phù hợp	Đường kính rulo	Phù hợp với loại băng tải	Ngành ứng dụng tiêu biểu

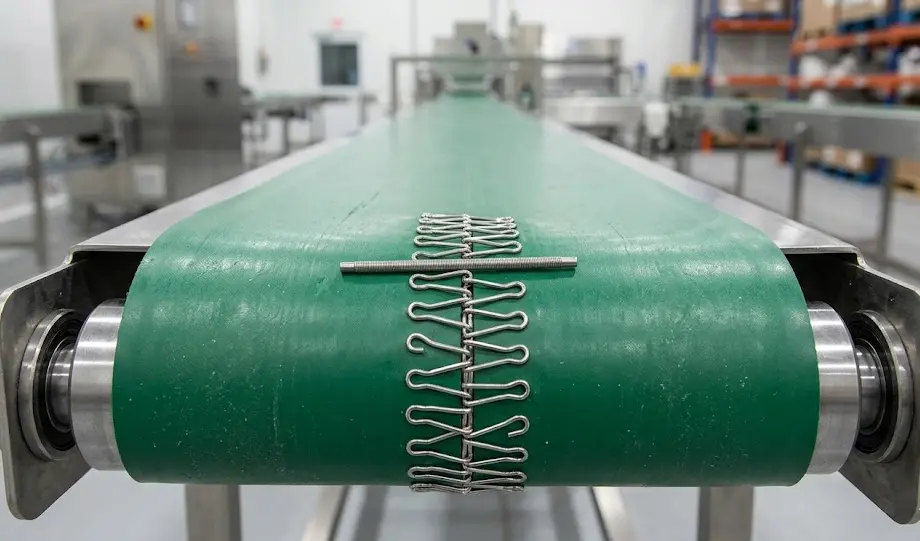

Ghim Xương Cá	Rất mỏng (1 - 5mm)	Nhỏ	PVC, PU mỏng	Thực phẩm, Điện tử, Đóng gói
Ghim Răng Lược	Trung bình (2 - 8mm)	Trung bình	PVC, PU, Cao su nhẹ	Logistics, Kho bãi, Đóng bao

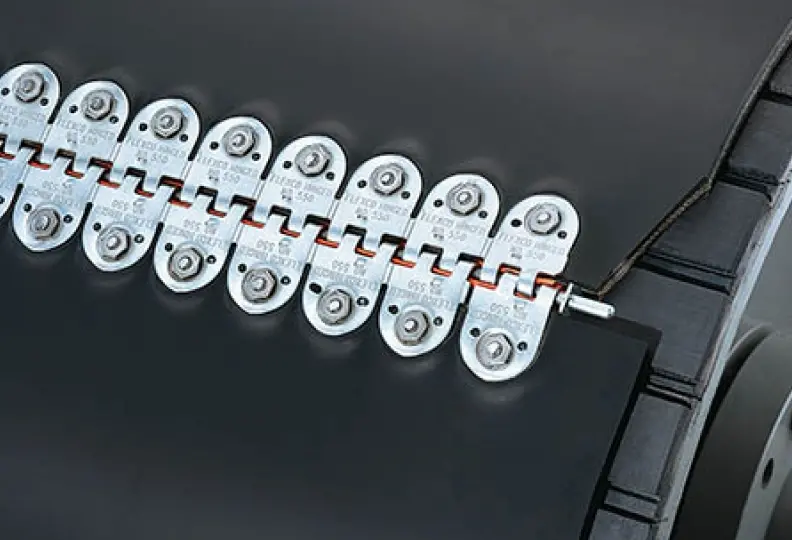

Ghim Bắt Vít / Đinh Tán	Rất dày (6 - 20mm+)	Lớn	Cao su chịu lực nặng	Khai khoáng, Than đá, Xi măng



Tiêu chí lựa chọn ghim nối băng tải phù hợp

Để mối nối ghim có độ bền cao, vận hành êm ái và không bị tuột rách trong quá trình sử dụng, người mua tuyệt đối không được lựa chọn theo cảm tính. Hãy dựa vào 3 thông số kỹ thuật cốt lõi dưới đây để chọn được mã ghim chính xác nhất:


1. Độ dày của dây băng tải

Đây là thông số đầu tiên và quan trọng nhất. Mỗi mã ghim của các hãng sản xuất đều quy định một khoảng độ dày dây áp dụng cực kỳ nghiêm ngặt.

• Cách làm: Sử dụng thước kẹp cơ khí hoặc thước điện tử để đo chính xác độ dày tổng thể của dây băng tải (đơn vị tính bằng mm).
• Ví dụ thực tế:
  • Ghim mã A1 thường chỉ dùng cho dây dày từ 1mm – 2mm.
  • Ghim mã A2 dùng cho dây từ 2mm – 3mm.
• Hậu quả nếu chọn sai: Nếu chọn ghim quá nhỏ so với độ dày dây, răng ghim không thể bám sâu và ôm hết thớ dây, dẫn đến tuột mối nối. Ngược lại, ghim quá to sẽ làm mối nối bị trồi lên, thô cạnh và dễ cào hỏng vật liệu.



2. Đường kính Rulo nhỏ nhất

Rulo (hay tang chủ động/tang bị động) là nơi băng tải phải uốn cong nhiều nhất khi chuyển động vòng tròn. Ghim nối là chi tiết bằng kim loại cứng, nên khi đi qua đoạn uốn cong này, nó sẽ tạo ra một lực cản cơ học.

• Nguyên tắc: Đường kính rulo càng nhỏ thì độ uốn gập càng lớn --> đòi hỏi loại ghim phải càng thanh mảnh hoặc có kết cấu bản lề linh hoạt.
• Hậu quả nếu chọn sai: Nếu bạn chọn một loại ghim bản lề bản to, thô cứng cho một hệ thống có đường kính rulo quá nhỏ, mối nối khi đi qua rulo sẽ bị cấn. Lâu ngày, lực uốn liên tục sẽ làm gãy ghim, nứt toác đầu băng tải hoặc làm mòn vẹt bề mặt rulo.



Mẹo kỹ thuật: Luôn luôn kiểm tra thông số "Minimum Pulley Diameter" trên catalogue của loại ghim bạn định mua và đối chiếu với đường kính quả rulo nhỏ nhất trên hệ thống máy của bạn.


3. Tải trọng và môi trường làm việc

Vật liệu làm ghim quyết định tuổi thọ của mối nối dưới tác động của môi trường xung quanh. Tùy thuộc vào ứng dụng, bạn cần chọn chất liệu ghim phù hợp:

• Môi trường hóa chất, ẩm ướt, thực phẩm:
  • Giải pháp: Chọn ghim làm bằng Inox (phổ biến là Inox 304 hoặc 316).
  • Tác dụng: Chống rỉ sét, chống oxy hóa, không bị ăn mòn bởi hóa chất tẩy rửa và đáp ứng các tiêu chuẩn khắt khe về vệ sinh an toàn thực phẩm.
• Môi trường tải nặng, mài mòn cao (Khai thác đá, than, cát, xi măng):
  • Giải pháp: Chọn ghim làm bằng thép carbon chịu lực cao (thường được tôi cứng hoặc mạ kẽm đặc biệt).
  • Tác dụng: Có độ cứng dẻo tối ưu, chịu được lực căng kéo giật mạnh liên tục và chống chọi tốt với sự mài mòn của các góc cạnh đất đá sắc nhọn.

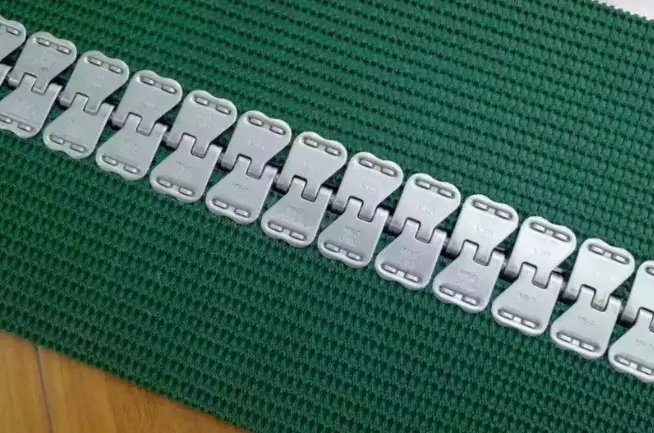

Hướng dẫn quy trình đóng ghim nối băng tải đúng kỹ thuật

Để đảm bảo mối nối bền bỉ và không làm gián đoạn dây chuyền, quy trình thi công cần được thực hiện tỉ mỉ theo 5 bước tiêu chuẩn dưới đây:

Quy tắc vàng trước khi đóng ghim nối:

Hai đầu băng tải phải được cắt vuông góc 90^o tuyệt đối so với cạnh biên. Nếu cắt lệch dù chỉ vài milimet, khi vận hành băng tải sẽ bị sàng (lệch tâm), đảo dây, cọ sát mạnh vào thành khung máy và nhanh chóng bị tước rách, hỏng hoàn toàn sợi dây.

Bước 1: Chuẩn bị vật tư và dụng cụ thi công

Trước khi bắt tay vào làm, hãy tập hợp đầy đủ các dụng cụ sau để quá trình lắp đặt diễn ra liên tục:

• Vật tư: Bộ ghim nối (đúng kích cỡ đã chọn), thanh cốt nối (Pin) phù hợp.
• Dụng cụ đo cắt: Thước vuông (thước ê-ke), bút đánh dấu, dao cắt băng tải chuyên dụng hoặc máy cắt tay.
• Dụng cụ đóng: Búa sắt (để đóng ghim hạng nặng), búa cao su, kìm cắt, kìm bấm đầu cốt.
• Thiết bị hỗ trợ (nếu có): Máy dập ghim hoặc gá kẹp ghim cầm tay chuyên dụng theo hãng.

Bước 2: Đo cắt và Xử lý đầu băng tải

• Đo và cắt: Dùng thước vuông áp sát vào cạnh biên của băng tải, vạch một đường thẳng chính xác cắt ngang qua thân dây. Dùng dao chuyên dụng cắt dứt khoát để đầu băng tải phẳng, không bị xơ xước.
• Mài vát mép (Dành cho băng tải cao su dày): Nếu bạn nối băng tải cao su có độ dày lớn, hãy dùng máy mài cầm tay mài vát nhẹ phần mép đầu dây. Việc này giúp phần bản lề ghim sau khi đóng sẽ chìm bằng hoặc thấp hơn bề mặt băng tải, ngăn chặn tình trạng ghim bị va quẹt với thanh gạt liệu (scraper) hoặc lưỡi làm sạch trong quá trình vận hành.

Bước 3: Gá ghim định hình vào dây

• Đặt thanh ghim ôm sát vào đầu băng tải đã được cắt phẳng.
• Căn chỉnh sao cho dải ghim nằm chính giữa, cân đối, không được lệch sang trái hay sang phải.
• Ấn nhẹ để các răng ghim cắn nhẹ vào bề mặt dây, đảm bảo tất cả các răng đều tiếp xúc đều và khít với mép dây băng.

Bước 4: Tiến hành đóng ghim cố định

Tùy thuộc vào dụng cụ bạn có, lựa chọn một trong hai cách sau:

• Phương pháp thủ công (Dùng búa):
  • Định hình: Dùng búa gõ nhẹ, đều tay từ giữa dải ghim ra hai bên cạnh biên để cố định phom ghim, tránh ghim bị xê dịch hoặc phồng rộp ở giữa.
  • Dập chặt: Sau khi ghim đã gá chắc, dùng búa sắt gõ lực mạnh, dứt khoát để răng ghim xuyên thấu hoàn toàn qua các lớp bố vải/cao su và gập sát, găm chặt vào mặt đối diện của dây băng tải.
• Phương pháp dùng máy kẹp vạn năng / Máy dập ghim:
  • Đút phần đầu băng tải đã gá ghim vào họng máy dập.
  • Tiến hành dập đều tay theo từng nấc khớp chuẩn theo sách hướng dẫn của nhà sản xuất. Phương pháp này giúp lực ép đều 100% và mối nối cực đẹp.

Bước 5: Kết nối hai đầu và Xỏ thanh cốt (Pin) hoàn thiện

• Đưa hai đầu băng tải lại gần nhau, đặt đối diện sao cho các mắt bản lề của hai đầu đan xen kẽ vào nhau tạo thành một đường ống rỗng chạy ngang.
• Xỏ thanh cốt thép hoặc inox xuyên qua lòng các mắt ghim để khóa chặt hai đầu lại.
• Khóa đầu cốt: Sau khi xỏ xong, dùng kìm bấm hoặc bẻ gập cong hai đầu của thanh cốt. Lưu ý: Bước khóa này cực kỳ quan trọng để tránh việc thanh cốt bị rung lắc và tuột ra ngoài khi băng tải chuyển động với vận tốc cao

Lời khuyên từ chuyên gia bảo trì:

Sau khi đóng ghim xong, hãy dùng tay quay thử băng tải vài vòng xem mối nối qua các rulo có bị cấn hay kêu lớn không trước khi bật nguồn cho motor chạy chính thức. Việc chạy thử tải nhẹ ban đầu sẽ giúp bạn phát hiện sớm các lỗi lệch tâm nếu có.


Các lỗi thường gặp sử dụng ghi nối và cách khắc phục

Trong quá trình vận hành, mối nối ghim phải chịu lực kéo liên tục và va đập từ vật liệu. Nếu gặp phải một trong các sự cố dưới đây, bạn có thể tự tin "bắt bệnh" và xử lý theo hướng dẫn:


Hiện tượng / Lỗi	Nguyên nhân chính	Cách khắc phục triệt để
Băng tải chạy lệch về một bên	Do khi đo cắt đầu băng tải không vuông góc 90o hoặc gá dải ghim bị xéo, lệch tâm.	Không thể chỉnh bằng rulo căng băng. Bắt buộc phải cắt bỏ mối nối lỗi và thực hiện quy trình cắt, đóng lại từ đầu.
Mối nối ghim bị rách, bật khỏi dây	Chọn size ghim quá nhỏ (răng ghim ngắn không ôm hết thớ dây). Hoặc tải trọng vật liệu quá nặng gây quá tải lực căng.	Cắt bỏ phần đầu dây bị rách. Tiến hành nâng cấp, thay thế bằng dòng ghim bản lề chịu lực lớn hơn hoặc chuyển sang dùng ghim đinh tán/bắt vít hạng nặng.
Ghim làm trầy xước, rách vật phẩm phía trên	Do răng ghim chưa được đóng phẳng hoàn toàn trong lúc thi công, khiến các đầu nhọn bị trồi lên bề mặt dây.	- Dùng búa sắt gõ ép phẳng hoàn toàn các răng ghim xuống. - Hoặc dán một lớp băng keo cao su chịu lực mỏng đè lên trên bề mặt ghim để cách ly hoàn toàn với hàng hóa.

- Mẹo nhỏ phòng ngừa sự cố cho thợ vận hành:

Để kéo dài tuổi thọ cho mối nối ghim và bảo vệ toàn bộ hệ thống băng tải, bạn nên nằm lòng 2 lưu ý sau:

• Kiểm tra định kỳ: Mỗi khi giao ca hoặc bảo trì tuần, hãy dùng mắt thường kiểm tra xem thanh cốt (Pin) có bị mòn vẹt hoặc có mắt ghim nào bị nứt gãy không. Việc phát hiện sớm giúp bạn chủ động thay ghim trước khi nó tự đứt giữa chừng lúc đang sản xuất.
• Vệ sinh lưỡi gạt liệu: Nếu hệ thống có dùng thanh gạt làm sạch băng tải, hãy đảm bảo lưỡi gạt làm bằng vật liệu mềm (như cao su, polyurethane) thay vì bằng thép, nhằm tránh việc lưỡi gạt va đập mạnh làm mòn vẹt đầu ghim nối.



Tóm lại

Ghim nối băng tải chính là "trợ thủ đắc lực" không thể thiếu giúp các doanh nghiệp tối ưu hóa chi phí và giảm thiểu tối đa thời gian dừng máy trong công tác bảo trì hệ thống. Việc thấu hiểu các tiêu chuẩn kỹ thuật để lựa chọn và lắp đặt ghim đúng cách không chỉ kéo dài tuổi thọ cho băng tải mà còn bảo vệ an toàn cho toàn bộ dây chuyền vận hành.

Lời khuyên cho quản lý nhà xưởng: Để đảm bảo dây chuyền luôn vận hành thông suốt 24/7, các nhà xưởng nên chủ động lưu kho sẵn một vài bộ ghim nối và bộ dụng cụ đóng ghim phù hợp với thông số máy tại xưởng. Việc chuẩn bị trước phương án ứng phó với sự cố đứt băng tải sẽ giúp doanh nghiệp hoàn toàn làm chủ tiến độ sản xuất và tránh được những thiệt hại kinh tế không đáng có do gián đoạn vận hành gây ra.
