SCADA là gì?

SCADA là viết tắt của cụm từ tiếng Anh: Supervisory Control And Data Acquisition (Hệ thống điều khiển giám sát và thu thập dữ liệu).

Về cơ bản, đây không phải là một thiết bị đơn lẻ mà là một hệ thống phần mềm và phần cứng kết hợp. Nó cho phép các tổ chức công nghiệp:

• Giám sát các quá trình sản xuất và vận hành từ xa hoặc tại chỗ.
• Tương tác với các thiết bị thông qua giao diện người-máy (HMI).
• Thu thập, xử lý và lưu trữ dữ liệu thực tế từ các cảm biến.

Vai trò cốt lõi của hệ thống SCADA

Hãy tưởng tượng một nhà máy điện với hàng nghìn thiết bị trải dài trên một diện tích lớn. Nếu không có SCADA, kỹ thuật viên phải chạy bộ đến từng máy để kiểm tra thông số. SCADA giải quyết vấn đề này bằng hai nhiệm vụ chính:

• Giám sát: Cung cấp cái nhìn tổng thể về toàn bộ hệ thống trên một màn hình máy tính duy nhất. Bạn biết được máy nào đang chạy, máy nào lỗi, nhiệt độ là bao nhiêu mà không cần có mặt tại hiện trường.
• Điều khiển và thu thập: Hệ thống không chỉ "xem" mà còn có thể "ra lệnh". Ví dụ: Khi áp suất đường ống quá cao, SCADA tự động ra lệnh đóng van hoặc người vận hành có thể click chuột để dừng máy từ xa.

Tại sao các ngành hạ tầng trọng yếu không thể thiếu SCADA?

Các ngành như Điện lực, Cấp thoát nước, Dầu khí được gọi là các ngành "hạ tầng trọng yếu" vì bất kỳ sai sót nào cũng có thể gây hậu quả nghiêm trọng. SCADA đóng vai trò sống còn vì:

• Khả năng quản lý diện rộng: Trong ngành điện hoặc dầu khí, các trạm biến áp hoặc giàn khoan thường ở rất xa nhau (vùng sâu, vùng xa, ngoài khơi). SCADA là cách duy nhất để kết nối và quản lý tập trung tất cả các điểm này.
• Phản ứng tức thời: Trong ngành nước, nếu một đường ống chính bị vỡ, SCADA sẽ phát hiện sụt áp ngay lập tức và đóng các van chặn chỉ trong vài giây, giảm thiểu thiệt hại tài sản và thất thoát nước.
• Độ chính xác và an toàn: Việc tự động hóa giúp loại bỏ các sai sót do yếu tố con người (quên ghi chép, đọc nhầm số đo) và bảo vệ nhân viên khỏi các môi trường làm việc nguy hiểm.
• Tối ưu hóa chi phí: Nhờ dữ liệu thu thập được, doanh nghiệp có thể phân tích xu hướng hoạt động để bảo trì máy móc đúng lúc (Predictive Maintenance), tránh việc máy hỏng đột ngột gây dừng sản xuất.

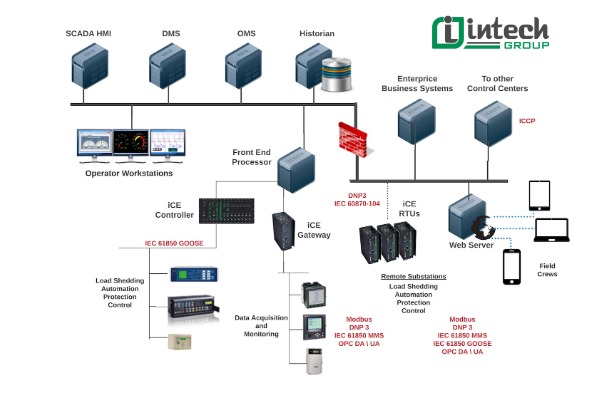

Cấu trúc thành phần của hệ thống SCADA

Để hình dung cách một hệ thống SCADA vận hành, hãy tưởng tượng nó như một cơ thể sống, nơi các dây thần kinh truyền tín hiệu về não bộ để đưa ra quyết định. Một hệ thống SCADA tiêu chuẩn được cấu thành từ 5 lớp thành phần chặt chẽ:

1. Thiết bị hiện trường

Đây là "xúc giác" và "bàn tay" của hệ thống:

• Cảm biến: Đo đạc các thông số vật lý như nhiệt độ, áp suất, lưu lượng, mực nước... và chuyển thành tín hiệu điện.
• Cơ cấu chấp hành: Các thiết bị thực hiện lệnh như motor, van điện từ, máy bơm, hoặc cánh tay robot.

2. Trạm thu thập dữ liệu trung gian (RTU & PLC)

Đây là các bộ não cục bộ, có nhiệm vụ "dịch" tín hiệu từ hiện trường để gửi đi:

• RTU (Remote Terminal Unit): Thường dùng cho các vị trí xa xôi (như trạm biến áp, đường ống dầu). RTU mạnh về khả năng truyền tin từ xa và chịu được môi trường khắc nghiệt.
• PLC (Programmable Logic Controller): Thường dùng trong nhà máy. PLC rất mạnh về điều khiển logic tốc độ cao và linh hoạt trong việc lập trình các quy trình sản xuất.

3. Hệ thống truyền thông (Communication Network)

Đây là "hệ thần kinh" kết nối các bộ phận lại với nhau. Tùy vào khoảng cách và môi trường, hệ thống có thể sử dụng:

• Phương thức vật lý: Cáp đồng xoắn đôi, cáp quang, sóng vô tuyến (Radio), Wi-Fi, 4G/5G hoặc Vệ tinh.
• Giao thức (Ngôn ngữ nói chuyện): Các thiết bị hiểu nhau thông qua các giao thức công nghiệp như Modbus, Profibus, Ethernet/IP hoặc MQTT (cho IoT).

4. Giao diện người - máy (HMI - Human Machine Interface)

Đây là "cửa sổ" để con người quan sát hệ thống. HMI chuyển đổi các dòng dữ liệu khô khan thành:

• Biểu đồ cột, đồng hồ đo áp suất trực quan.
• Sơ đồ dòng chảy của nhà máy (Mimic diagrams).
• Các nút bấm ảo giúp người vận hành điều khiển máy móc chỉ bằng cách chạm hoặc click chuột.

5. Trạm điều khiển trung tâm (MTU - Master Terminal Unit)

Đóng vai trò là "bộ não trung ương" hay Máy chủ (Server) của toàn bộ hệ thống:

• Thu thập: Tập hợp dữ liệu từ tất cả các RTU/PLC gửi về.
• Xử lý: Chạy các thuật toán để tối ưu hóa vận hành.
• Lưu trữ: Ghi lại toàn bộ lịch sử hoạt động để phục vụ báo cáo hoặc phân tích sự cố sau này.

Nguyên lý hoạt động của SCADA

Quy trình vận hành theo vòng lặp khép kín:

• Thu thập dữ liệu: Cảm biến gửi tín hiệu về PLC/RTU.
• Truyền tải: Dữ liệu được mã hóa và gửi về trung tâm điều khiển.
• Hiển thị & Giám sát: Dữ liệu hiện lên màn hình HMI dưới dạng đồ họa trực quan.
• Điều khiển: Người vận hành đưa ra lệnh (hoặc hệ thống tự động phản ứng) gửi ngược lại thiết bị hiện trường để điều chỉnh (ví dụ: đóng van khi áp suất quá cao).

Các tính năng ưu việt của hệ thống SCADA

• Giám sát thời gian thực: Biết chính xác chuyện gì đang xảy ra ngay lúc này.
• Cảnh báo và báo động: Tự động thông báo khi có sự cố vượt ngưỡng.
• Lưu trữ dữ liệu (Historian): Ghi chép lịch sử vận hành để phân tích xu hướng và dự báo bảo trì.
• Điều khiển từ xa: Giảm thiểu rủi ro cho con người trong môi trường độc hại.

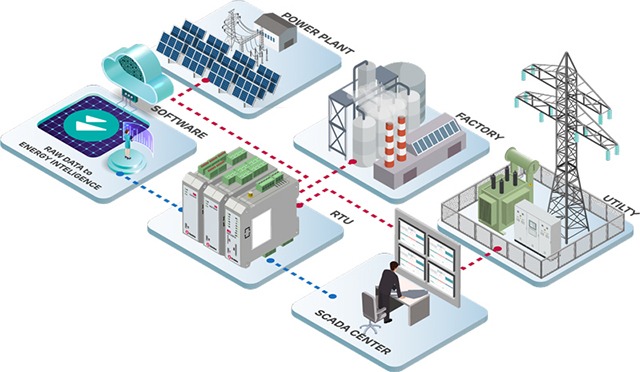

Các ứng dụng thực tế của hệ thống SCADA

Với khả năng giám sát diện rộng và điều khiển chính xác, SCADA được ví như "hệ thần kinh" của các ngành công nghiệp hiện đại. Dưới đây là cách hệ thống này được ứng dụng cụ thể trong từng lĩnh vực trọng yếu:

1. Ngành Điện lực: Quản lý lưới điện thông minh

Trong ngành điện, SCADA giúp duy trì sự cân bằng giữa nguồn cung và nhu cầu tiêu thụ – một nhiệm vụ cực kỳ khắt khe vì điện năng khó lưu trữ quy mô lớn.

• Giám sát trạm biến áp: Theo dõi điện áp, dòng điện và trạng thái đóng cắt của các máy cắt từ xa.
• Điều độ hệ thống điện: Phát hiện ngay lập tức các điểm quá tải hoặc sự cố ngắn mạch trên lưới điện quốc gia để thực hiện cô lập vùng lỗi, tránh gây mất điện diện rộng (blackout).
• Năng lượng tái tạo: Quản lý các cánh đồng điện mặt trời hoặc điện gió vốn có công suất thay đổi liên tục theo thời tiết.

2. Quản lý Nước: Vận hành bền vững

Hệ thống nước thường có hạ tầng trải dài khắp thành phố, SCADA giúp giảm thiểu việc di chuyển thủ công của nhân viên vận hành.

• Điều tiết nước sạch: Giám sát mức nước trong các bể chứa, điều khiển máy bơm tự động dựa trên áp suất đường ống để đảm bảo nước luôn đến được các nhà cao tầng.
• Xử lý nước thải: Theo dõi các chỉ số hóa lý (pH, độ đục, nồng độ oxy) để đảm bảo nước đầu ra đạt tiêu chuẩn môi trường trước khi xả ra sông hồ.
• Phát hiện rò rỉ: So sánh lưu lượng nước đầu nguồn và cuối nguồn để xác định các điểm vỡ ống ngầm, giúp tiết kiệm tài nguyên nước.

3. Sản xuất công nghiệp: Tối ưu hóa năng suất

Trong các nhà máy, SCADA tập trung vào việc đảm bảo quy trình sản xuất diễn ra liên tục và đồng nhất.

• Thực phẩm & Đồ uống: Kiểm soát chính xác nhiệt độ thanh trùng, tỷ lệ pha trộn nguyên liệu để đảm bảo hàng triệu sản phẩm có chất lượng như một.
• Công nghiệp ô tô: Giám sát dây chuyền lắp ráp robot, quản lý kho vận và kiểm tra lỗi sản phẩm theo thời gian thực.
• Ngành hóa chất: Theo dõi các phản ứng hóa học trong bồn kín, nơi có áp suất và nhiệt độ cao nguy hiểm, giúp bảo vệ an toàn tuyệt đối cho công nhân.

4. Dầu khí: Kiểm soát hạ tầng xuyên lục địa

Đặc thù của ngành dầu khí là các mỏ khai thác và đường ống thường nằm ở những nơi khắc nghiệt hoặc xa xôi.

• Giám sát đường ống: SCADA theo dõi lưu lượng dầu/khí chạy qua hàng ngàn kilomet đường ống. Nếu áp suất giảm đột ngột (dấu hiệu rò rỉ hoặc thủng ống), hệ thống sẽ lập tức đóng các van chặn tự động.
• Giàn khoan ngoài khơi: Truyền dữ liệu vận hành từ các giàn khoan giữa biển về đất liền để các chuyên gia có thể hỗ trợ kỹ thuật từ xa mà không cần bay ra giàn.

Thách thức và xu hướng tương lại hệ thống SCADA

Bước vào kỷ nguyên số, SCADA không còn là một hệ thống nội bộ khép kín mà đang đứng trước những bước ngoặt lớn về công nghệ. Dưới đây là các thách thức và xu hướng định hình tương lai của hệ thống này:


1. Thách thức An ninh mạng

Trước đây, các hệ thống SCADA thường được "cô lập" vật lý. Tuy nhiên, việc kết nối Internet để quản lý từ xa đã mở ra những lỗ hổng nguy hiểm:

• Nguy cơ tấn công hạ tầng: Các tin tặc có thể xâm nhập để thay đổi thông số vận hành, gây ra các thảm họa như nổ đường ống, ô nhiễm nguồn nước hoặc làm tê liệt lưới điện quốc gia.
• Thiết bị đời cũ: Nhiều hệ thống PLC/RTU cũ không được thiết kế để chống lại các loại mã độc hiện đại, khiến việc bảo mật trở nên khó khăn và tốn kém.
• Giải pháp: Chuyển dịch sang mô hình bảo mật "Zero Trust", sử dụng tường lửa công nghiệp và mã hóa dữ liệu đầu cuối.

2. Sự giao thoa với IoT (IIoT - Industrial IoT)

Sự kết hợp giữa SCADA truyền thống và Internet vạn vật công nghiệp (IIoT) đang tạo ra một cuộc cách mạng:

• Điện toán đám mây (Cloud Computing): Thay vì chỉ lưu trữ dữ liệu tại chỗ, SCADA đẩy dữ liệu lên mây, giúp các cấp lãnh đạo có thể xem báo cáo từ bất kỳ đâu trên thế giới.
• Trí tuệ nhân tạo (AI) & Big Data: AI phân tích khối lượng dữ liệu khổng lồ từ SCADA để đưa ra các dự báo bảo trì (Predictive Maintenance). Hệ thống có thể cảnh báo: "Máy bơm số 5 có 80% khả năng sẽ hỏng trong 2 ngày tới", thay vì đợi đến khi hỏng mới sửa.

3. SCADA trên nền tảng Web và Mobile

Xu hướng "di động hóa" giúp việc giám sát trở nên linh hoạt hơn bao giờ hết:

• Giao diện Web: Người vận hành không cần cài đặt phần mềm phức tạp, chỉ cần trình duyệt web là có thể truy cập hệ thống.
• Ứng dụng Mobile: Các kỹ sư hiện trường có thể nhận cảnh báo tức thời qua điện thoại và kiểm tra trạng thái máy móc ngay tại chỗ thông qua máy tính bảng, giúp đẩy nhanh tốc độ xử lý sự cố.

Lời kết

Hệ thống SCADA đã và đang khẳng định vai trò là "trái tim" của mọi quy trình công nghiệp và hạ tầng kỹ thuật. Dù đối mặt với những thách thức về an ninh mạng, nhưng với sự tích hợp của AI và IoT, SCADA không chỉ giúp doanh nghiệp tối ưu hóa chi phí vận hành mà còn đảm bảo độ an toàn và tin cậy tuyệt đối. Trong tương lai, một hệ thống SCADA thông minh sẽ là chìa khóa để các doanh nghiệp hiện thực hóa hoàn toàn mô hình Nhà máy thông minh.
