Puly là gì? Cấu tạo, Phân loại, Nguyên lý hoạt động & Ứng dụng

Trong thế giới cơ khí và tự động hóa, có những chi tiết tuy nhỏ bé nhưng lại đóng vai trò quyết định đến hiệu suất hoạt động của toàn bộ hệ thống. Puly (hay còn gọi là puli hoặc ròng rọc) chính là một trong số những bộ phận cốt lõi như vậy.


Puly là gì?

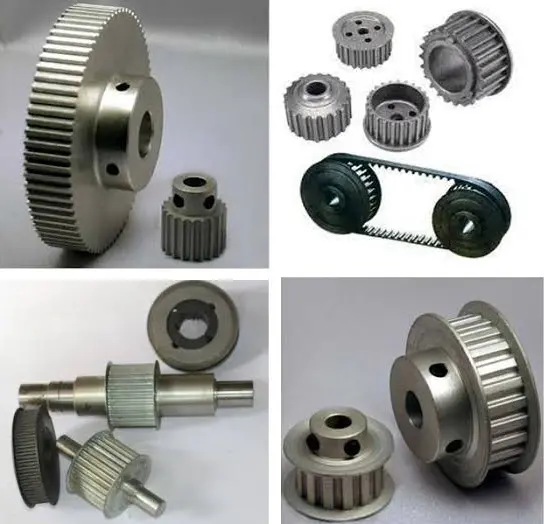

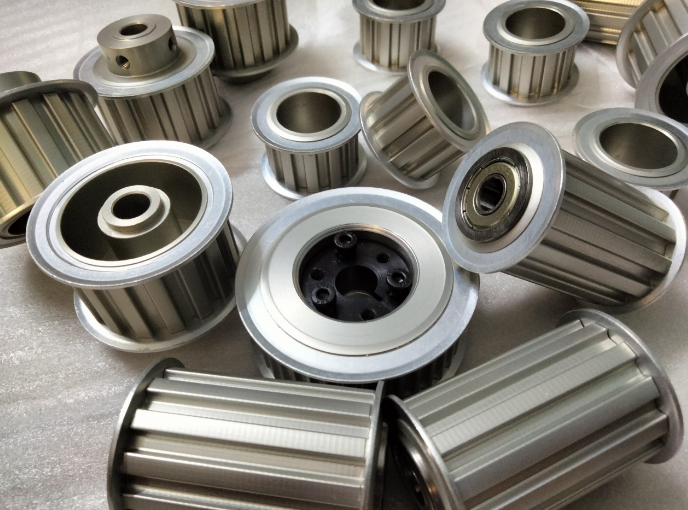

Puly (pulley) là một loại bánh xe có rãnh hoặc vành bao quanh để dẫn hướng hoặc truyền lực cho dây đai, dây cáp. Trong một số ngữ cảnh về cơ học cổ điển, puly còn được biết đến dưới tên gọi là ròng rọc.

Vai trò chính của puly là thay đổi hướng chuyển động, truyền lực kéo hoặc mô-men xoắn giữa các trục quay, đồng thời giúp thay đổi tốc độ quay thông qua tỷ số truyền giữa các bánh đai có đường kính khác nhau.


Cấu tạo và nguyên lý hoạt động của puly

Một chiếc puly hoàn chỉnh thường được cấu thành từ các bộ phận chính sau:

• Thân puly: Là phần bánh chính chịu lực và truyền chuyển động, được chế tạo từ nhiều loại vật liệu như thép, inox, gang, nhôm, nhựa kỹ thuật hoặc cao su kết hợp.
• Rãnh puly: Là khu vực tiếp xúc trực tiếp với dây đai, dây cáp. Hình dạng rãnh rất đa dạng tùy thuộc vào mục đích sử dụng (rãnh chữ V, rãnh phẳng, rãnh răng hoặc rãnh tròn cho cáp).
• Moay-ơ (Hub): Nằm ở vị trí trung tâm puly, dùng để liên kết puly với trục máy thông qua then, bạc côn hoặc khớp khóa trục.
• Vành puly: Là phần ngoài cùng tiếp nhận lực ma sát và truyền lực trực tiếp qua lại với dây đai/băng tải.
• Nan hoa / đĩa puly: Puly cỡ lớn thường dùng nan hoa để giảm trọng lượng, trong khi puly nhỏ thường có dạng đĩa liền khối để đạt độ cứng cao.



- Nguyên lý hoạt động

Puly hoạt động dựa trên nguyên lý ma sát (đối với đai dẹt, đai thang) hoặc nguyên lý ăn khớp cơ học (đối với đai răng). Khi trục chủ động quay, nó làm quay puly chủ động. Puly này kéo theo dây đai (hoặc dây cáp) chuyển động, qua đó truyền mô-men xoắn và chuyển động quay sang puly bị động ở trục bên kia.


Puly có tác dụng gì?

Puly đóng vai trò thiết yếu trong việc vận hành máy móc nhờ các tác dụng chủ đạo sau:

• Truyền chuyển động: Dẫn truyền cơ năng và chuyển động quay giữa các trục nằm ở khoảng cách xa nhau.
• Thay đổi tốc độ: Tăng hoặc giảm vận tốc quay của trục máy thông qua tỷ số đường kính.
• Thay đổi hướng chuyển động: Điều hướng dây đai hoặc dây cáp luồn lách qua các góc khuất trong không gian máy.
• Tạo lực kéo và truyền lực: Phối hợp cùng dây curoa hoặc cáp thép để tạo ra lực kéo mạnh mẽ phục vụ sản xuất.
• Hỗ trợ vận chuyển sản phẩm: Đặc biệt trong hệ thống băng tải, puly giúp băng dây chuyền quay vòng ổn định và liên tục.



Các loại puly phổ biến hiện nay

Tùy vào cấu trúc và mục đích sử dụng, puly được phân loại thành các dòng chính:


1. Puly đai phẳng

Bề mặt vành phẳng, thường chạy với dây đai dẹt. Loại này ít phổ biến hơn trong các hệ thống truyền lực lớn hiện đại nhưng vẫn dùng trong một số máy móc chế biến gỗ hoặc máy nông nghiệp truyền thống.


2. Puly đai V (Puly curoa V)

Có rãnh hình chữ V khớp hoàn hảo với dây curoa V. Khả năng truyền lực rất tốt, độ bám cao, ít bị trượt, là loại được dùng nhiều nhất trong công nghiệp và ô tô.

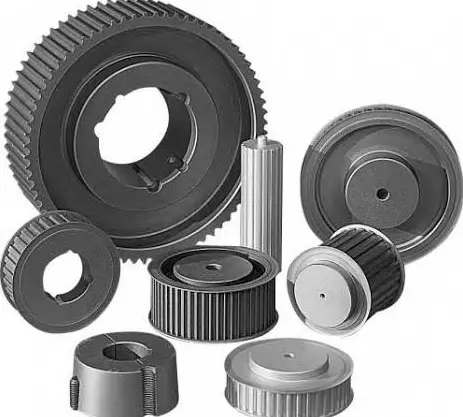

3. Puly răng (Puly đồng bộ)

Có các rãnh răng cưa khớp chính xác với dây đai răng. Đảm bảo truyền động đồng bộ tuyệt đối (không có độ trượt), ứng dụng rộng rãi trong máy CNC, máy in 3D và các dây chuyền tự động hóa chính xác cao.


4. Puly cáp

Thiết kế rãnh lòng máng phù hợp với đường kính của dây cáp thép. Chuyên dụng trong hệ thống cẩu trục, thang máy, tời kéo hàng.


5. Puly dẫn hướng

Dùng để định hướng chạy cho dây đai hoặc dây cáp, đòi hỏi độ đồng tâm cao và khả năng quay siêu êm ái.


6. Puly chủ động và puly bị động



• Puly chủ động: Nhận lực trực tiếp từ động cơ/hộp giảm tốc để dẫn dắt hệ thống.
• Puly bị động: Nhận lực gián tiếp qua dây đai, có thể đóng vai trò làm puly căng hoặc puly dẫn hướng tùy thiết kế.

Puly băng tải là gì?

Puly băng tải là dòng puly chuyên dụng đóng vai trò là "trái tim" của hệ thống băng tải, chịu trách nhiệm kéo băng, đổi hướng, căng băng và duy trì hệ thống chạy ổn định.

Các loại puly thường gặp trong băng tải:

• Puly chủ động (Tang chủ động): Kết nối trực tiếp với động cơ/hộp giảm tốc để truyền lực kéo chính cho toàn bộ dây băng tải.
• Puly bị động (Tang bị động): Nằm ở đầu đối diện, giúp dây băng quay vòng trở lại.
• Puly căng: Dùng để điều chỉnh độ chùng và độ căng thích hợp cho dây băng.
• Puly đổi hướng: Giúp định hình đường chạy của băng tải trong không gian hạn chế.



Vật liệu chế tạo puly



• Puly thép: Độ bền cơ học cao, chịu tải cực tốt, thông dụng trong công nghiệp nặng.
• Puly inox (Inox 304/316): Chống ăn mòn tuyệt đối, chuyên dùng trong ngành thực phẩm, dược phẩm, hóa chất.
• Puly nhôm: Trọng lượng nhẹ, quán tính thấp, thích hợp cho các chi tiết máy tốc độ cao hoặc cơ cấu tự động hóa nhẹ.
• Puly gang: Khả năng hấp thụ rung động tốt, độ ổn định cao, thường thấy ở các hệ thống truyền động công nghiệp truyền thống.



Thông số kỹ thuật quan trọng khi lựa chọn puly

Dưới đây là các thông số kỹ thuật quan trọng nhất khi lựa chọn puly:

• Kích thước hình học:
  • Đường kính ngoài ($D$): Ảnh hưởng đến tốc độ quay và tỷ số truyền; không được nhỏ hơn giới hạn của dây đai để tránh đứt gãy.
  • Chiều rộng puly & Chiều rộng rãnh: Phải khớp hoàn toàn với bản dây đai, cáp hoặc băng tải.
  • Đường kính lỗ trục ($d$) & Chiều dài moay-ơ: Phù hợp với trục máy để truyền mô-men xoắn ổn định.
• Kiểu rãnh & Cơ cấu liên kết:
  • Hình dạng rãnh: Rãnh V, rãnh phẳng, rãnh răng, rãnh cáp hoặc bề mặt tang trơn/bọc cao su.
  • Kiểu lắp trục: Dùng rãnh then, ống côn (taper lock) hoặc khớp khóa trục.
• Thông số vận hành:
  • Tốc độ quay (RPM) & Tỷ số truyền: Xác định qua công thức n₁ x D₁ = n₂ x D₂.
  • Tải trọng & Mô-men xoắn: Đảm bảo puly chịu lực tốt mà không bị biến dạng.
• Vật liệu & Tiêu chuẩn kỹ thuật:
  • Chất liệu: Thép, gang, nhôm hoặc inox tùy theo môi trường (chịu lực, chống ăn mòn, giảm trọng lượng).
  • Yêu cầu gia công: Độ đồng tâm cao và cân bằng động tốt (đặc biệt với puly tốc độ cao) để tránh rung lắc, tiếng ồn và mòn bạc đạn.



Kinh nghiệm lựa chọn và bảo dưỡng Puly

Để hệ thống truyền động vận hành bền bỉ và đạt hiệu suất tối đa, cần lưu ý một số điểm sau khi chọn mua và sử dụng:


- Lựa chọn đúng cách:



• Xác định chính xác công suất động cơ để chọn loại đai và số rãnh puly phù hợp.
• Tính toán đường kính puly chuẩn xác để đảm bảo tỷ số truyền và tốc độ đầu ra mong muốn.



- Bảo dưỡng định kỳ:



• Kiểm tra độ căng đai: Đai quá chùng sẽ làm giảm khả năng truyền lực và sinh nhiệt lớn; đai quá căng sẽ làm mòn ổ bi nhanh chóng.
• Kiểm tra độ mòn rãnh puly: Sau thời gian dài sử dụng, rãnh puly bằng gang/nhôm có thể bị mòn, làm sai lệch biên dạng và phá hủy dây đai nhanh chóng. Cần thay thế kịp thời khi phát hiện rãnh bị mòn sâu hoặc nứt.
• Vệ sinh sạch sẽ: Giữ bề mặt puly khô ráo, tránh để dầu mỡ dính vào vì sẽ làm giảm hệ số ma sát, gây trượt đai.



Các lỗi thường gặp ở puly và cách nhận biết



• Puly bị lệch tâm: Do lắp đặt sai lệch hoặc trục bị cong, gây tiếng ồn lớn, rung lắc mạnh và làm mòn nhanh dây đai.
• Puly bị mòn bề mặt rãnh: Do ma sát lâu ngày với dây đai/cáp hoặc do chọn sai vật liệu kém chất lượng.
• Puly bị trượt: Do dây đai bị chùng, quá tải hoặc bề mặt tiếp xúc bám bẩn, mất ma sát.
• Puly phát ra tiếng kêu: Do hỏng bạc đạn (vòng bi), lệch tâm hoặc chưa cân bằng động.
• Puly làm băng tải bị lệch: Do các puly đặt không song song với nhau hoặc do điều chỉnh độ căng hai bên không đều.



Ứng dụng thực tế của Puly

Nhờ tính linh hoạt và hiệu quả kinh tế cao, puly hiện diện ở hầu hết mọi lĩnh vực:

• Trong công nghiệp sản xuất: Được lắp đặt trong các hệ thống băng tải vận chuyển hàng hóa, máy tiện, máy phay, máy ép, quạt thông gió công nghiệp và máy nén khí.
• Trong đời sống và ô tô: Puly là thành phần cốt lõi của hệ thống truyền động phụ trợ trên ô tô (dẫn động máy phát điện, bơm trợ lực lái, lốc điều hòa thông qua dây đai tổng). Trong gia đình, puly xuất hiện trong máy giặt, máy sấy, hệ thống cửa cuốn.
• Trong xây dựng và vận tải: Các cụm ròng rọc (puly cáp) đóng vai trò then chốt trong cẩu tháp, pa-lăng xích, thang máy và các thiết bị nâng hạ vật liệu nặng trên công trường.



Kết luận

Puly là một linh kiện cơ khí cốt lõi có mặt trong hầu hết mọi lĩnh vực từ truyền động công nghiệp, hệ thống nâng hạ cho đến dây chuyền băng tải hiện đại. Việc nắm rõ cấu tạo, phân loại và lựa chọn đúng thông số kỹ thuật, vật liệu phù hợp sẽ giúp hệ thống máy móc vận hành ổn định, bền bỉ, tiết kiệm năng lượng và tối ưu hóa chi phí bảo trì cho doanh nghiệp.
