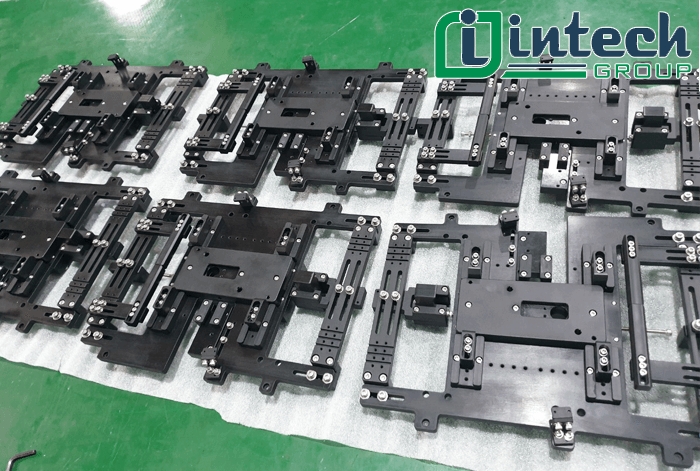

Đồ gá - Jig kiểm tra

Đồ gá kiểm tra là gì?

Mục đích sử dụng:

• Định vị chính xác sản phẩm khi đo kiểm.
• Giữ sản phẩm ổn định tuyệt đối trong suốt quá trình kiểm tra.
• Kiểm tra đồng thời kích thước, hình dạng và vị trí tương quan.
• Kiểm tra khả năng lắp ráp giữa các chi tiết trong cụm sản phẩm.
• Phát hiện nhanh chóng các sai lệch so với bản vẽ thiết kế hoặc tiêu chuẩn kỹ thuật.
• Giảm thiểu tối đa sự phụ thuộc vào tay nghề và thao tác chủ quan của nhân viên QC.

Đồ gá kiểm tra hoạt động như thế nào?

1. Đặt sản phẩm: Đưa chi tiết cần kiểm tra lên bề mặt làm việc của đồ gá.
2. Định vị: Sản phẩm tự động tiếp xúc với các chốt chuẩn, khối tỳ theo các bề mặt định vị thiết kế.
3. Kẹp/giữ: Sử dụng cơ cấu kẹp nhanh hoặc kẹp thủ công để cố định sản phẩm chắc chắn.
4. Đo kiểm: Dùng dưỡng, đồng hồ so, thước đo, cảm biến hoặc hệ thống thiết bị đo chuyên dụng để kiểm tra từng thông số.
5. Đối chiếu: So sánh kết quả đo thực tế với dung sai cho phép trên bản vẽ.
6. Phân loại: Đánh giá sản phẩm đạt tiêu chuẩn (OK) hoặc bị lỗi (NG).


Lợi ích sử dụng đồ gá kiểm tra trong sản xuất



• Nâng cao độ chính xác: Hạn chế sai số thủ công và kiểm soát tuyệt đối vị trí đặt sản phẩm.
• Rút ngắn thời gian: Định vị nhanh chóng, kiểm tra nhiều thông số cùng lúc, tối ưu cho sản xuất hàng loạt.
• Đảm bảo tính nhất quán: Đồng bộ hóa chuẩn kiểm tra, loại bỏ sự khác biệt giữa các nhân viên QC.
• Giảm chi phí: Tiết kiệm thời gian, tiết chế nhân công và ngăn chặn lỗi lan truyền sang công đoạn sau.
• Kiểm soát chất lượng toàn diện: Áp dụng hiệu quả ở mọi khâu từ IQC, IPQC, FQC đến OQC.



Cấu tạo của đồ gá kiểm tra



• Đế đồ gá: Làm nền móng vững chắc cho toàn bộ cụm đồ gá.
  • Yêu cầu: Độ phẳng và độ cứng vững cao, chống biến dạng dưới tác dụng lực kẹp.
  • Vật liệu & Xử lý: Thường dùng thép hoặc nhôm tấm dày, được gia công phay/mài phẳng bề mặt.
• Cơ cấu định vị: Bao gồm: Chốt định vị, chốt trụ, chốt trám, mặt tỳ, phiến tỳ, gối định vị. Tuân thủ nguyên tắc định vị 3-2-1 để khống chế các bậc tự do của chi tiết một cách chính xác.
• Cơ cấu kẹp chặt: Các loại kẹp phổ biến: Kẹp tay, kẹp nhanh (toggle clamp), kẹp khí nén, kẹp thủy lực, kẹp cam.
  • Lưu ý: Lực kẹp phải vừa đủ để cố định sản phẩm nhưng không làm biến dạng kết cấu sản phẩm.
• Cơ cấu kiểm tra: Chốt kiểm, dưỡng kiểm, đồng hồ so, cảm biến, thước đo, cữ kiểm, gauge Go/No-Go và thiết bị đo điện tử.
• Cơ cấu dẫn hướng: Bạc dẫn hướng, chốt dẫn hướng, ray dẫn hướng, cơ cấu trượt giúp đưa chi tiết hoặc đầu đo vào đúng vị trí.
• Các chi tiết phụ trợ: Tay cầm, bu-lông, đai ốc, lò xo, bạc lót, tấm bảo vệ, nhãn nhận diện, điểm chuẩn và ký hiệu kiểm tra.



Các loại đồ gá kiểm tra phổ biến



• Đồ gá kiểm tra kích thước: Kiểm tra chiều dài, rộng, cao, khoảng cách lỗ, độ dày.
• Đồ gá kiểm tra hình dạng: Kiểm tra biên dạng, đường cong, góc nghiêng.
• Đồ gá kiểm tra vị trí: Kiểm tra vị trí lỗ, rãnh, khoảng cách tâm, độ lệch vị trí.
• Đồ gá kiểm tra độ phẳng: Sử dụng các điểm tỳ kết hợp đồng hồ so.
• Đồ gá kiểm tra độ vuông góc/song song: Kiểm tra góc giữa các bề mặt hoặc độ song song giữa hai mặt phẳng.
• Đồ gá kiểm tra độ đồng tâm: Ứng dụng cho trục, bạc, chi tiết tròn quay.
• Đồ gá kiểm tra Go/No-Go: Kiểm tra nhanh lỗ hoặc ren trong sản xuất hàng loạt.
• Đồ gá kiểm tra sản phẩm dạng tấm: Cho chi tiết dập, cắt laser, cắt CNC.
• Đồ gá kiểm tra chi tiết hàn: Kiểm soát vị trí mối hàn và kích thước tổng thể sau khi hàn.
• Đồ gá kiểm tra chi tiết gia công CNC: Kiểm soát dung sai hình học khắt khe của chi tiết phay/tiện.



Vật liệu sử dụng để chế tạo đồ gá kiểm tra



Loại vật liệu	Đặc điểm nổi bật	Ứng dụng tiêu biểu
Thép (Carbon / Hợp kim)	Cứng, bền, chịu tải và chống mài mòn tốt	Chế tạo đế, chốt định vị, chi tiết chịu lực
Nhôm	Trọng lượng nhẹ, dễ gia công, không gỉ	Đồ gá kích thước lớn cần di chuyển thường xuyên
Inox	Chống ăn mòn tuyệt vời	Môi trường sản xuất ẩm ướt, hóa chất
Nhựa kỹ thuật (POM, PA, UHMW-PE)	Hệ số ma sát thấp, không làm trầy xước sản phẩm	Làm tấm đỡ, chốt, bạc hoặc chi tiết tiếp xúc trực tiếp bề mặt tinh xảo
Vật liệu đặc biệt	Đồng, đồng thau, composite	Các yêu cầu kỹ thuật đặc thù chống tĩnh điện hoặc chống từ tính



Ứng dụng của đồ gá kiểm tra trong sản xuất



• Cơ khí chế tạo: Kiểm tra các chi tiết CNC, tiện, phay có độ chính xác cao.
• Ô tô – xe máy: Khung xe, chi tiết dập, chi tiết nhựa và cụm linh kiện phức tạp.
• Điện – điện tử: Vỏ thiết bị, khung kim loại mỏng.
• Thiết bị công nghiệp: Máy móc, cụm cơ cấu lắp ráp.
• Sản xuất hàng loạt: Kiểm tra nhanh 100% sản phẩm trên chuyền hoặc kiểm tra theo mẫu định kỳ.



Tiêu chuẩn kỹ thuật khi thiết kế đồ gá kiểm tra



• Độ chính xác: Phù hợp với dung sai sản phẩm (thường sai số của đồ gá chỉ nên chiếm từ 10% đến 20% dung sai cho phép của sản phẩm).
• Độ cứng vững & Ổn định: Hạn chế tối đa rung động và biến dạng dưới lực kẹp.
• Khả năng lặp lại: Gá đặt nhiều lần trên cùng một sản phẩm phải cho kết quả đo đồng nhất.
• Khả năng truy xuất: Có mã định danh, phiên bản thiết kế, ngày chế tạo và lịch sử hiệu chuẩn.



Quy trình thiết kế đồ gá kiểm tra



• Bước 1: Tiếp nhận yêu cầu: Phân tích bản vẽ 2D/3D, dung sai, sản lượng và phương pháp đo.
• Bước 2: Phân tích sản phẩm: Xác định kích thước cần kiểm tra, chuẩn đo và các vùng dễ biến dạng.
• Bước 3: Xác định phương pháp định vị: Lựa chọn chuẩn 3-2-1, bố trí điểm tỳ và chốt định vị.
• Bước 4: Thiết kế cơ cấu kẹp: Chọn loại kẹp, hướng lực kẹp tối ưu tránh làm móp méo sản phẩm.
• Bước 5: Thiết kế cơ cấu đo: Lựa chọn đồng hồ so, dưỡng kiểm hoặc cảm biến phù hợp.
• Bước 6: Thiết kế 3D: Dựng mô hình CAD, kiểm tra va chạm và mô phỏng thao tác.
• Bước 7: Lập bản vẽ chế tạo: Hoàn thiện bản vẽ chi tiết, chỉ định vật liệu và nhiệt luyện.
• Bước 8: Chế tạo & Lắp ráp: Gia công các chi tiết và tiến hành lắp ráp tổng thể.
• Bước 9: Kiểm tra & Nghiệm thu: Chạy thử với sản phẩm thực tế, đánh giá độ lặp lại.



Các phương pháp gia công đồ gá kiểm tra



• Phay CNC: Gia công mặt phẳng, hốc, rãnh, biên dạng phức tạp và các vị trí lỗ chính xác.
• Tiện CNC: Chế tạo chốt, bạc, trục và các chi tiết tròn xoay.
• Khoan – Taro: Tạo hệ thống lỗ lắp bulông, ren kỹ thuật.
• Mài chính xác (Mài phẳng / Mài tròn): Đạt độ bóng cao và dung sai micromet cho các bề mặt chuẩn.
• Cắt dây EDM: Gia công biên dạng phức tạp, vật liệu đã qua nhiệt luyện hoặc chi tiết có góc bén.
• Cắt laser / Waterjet: Gia công nhanh các chi tiết dạng tấm kim loại lớn.
• Xử lý bề mặt: Anode hóa nhôm, mạ crôm cứng, nhiệt luyện tôi thấm carbon/nitrit tăng độ cứng chống mài mòn.



Quy trình gia công đồ gá kiểm tra



• Bước 1: Phân tích bản vẽ: Đọc hiểu dung sai, yêu cầu kỹ thuật và chuẩn công nghệ.
• Bước 2: Chọn vật liệu: Đảm bảo đúng mác thép/nhôm/nhựa theo thiết kế.
• Bước 3: Lập quy trình công nghệ: Xác định thứ tự nguyên công, máy gia công, dao cụ và chế độ cắt tối ưu.
• Bước 4: Gia công thô: Phá lượng dư, tạo hình cơ bản cho chi tiết.
• Bước 5: Gia công tinh: Đạt kích thước chính xác và hoàn thiện bề mặt làm việc.
• Bước 6: Xử lý nhiệt / bề mặt: Tôi cứng, mạ hoặc anode hóa theo yêu cầu.
• Bước 7: Kiểm tra sau gia công: Sử dụng máy CMM, máy đo quang học 2D/3D hoặc đồng hồ so.
• Bước 8: Lắp ráp: Lắp các thành phần chốt, bạc, kẹp chặt lên đế đồ gá.
• Bước 9: Căn chỉnh & Nghiệm thu: Hiệu chuẩn độ đồng tâm, vị trí và chạy thử nghiệm thu sản phẩm thực tế.



Yêu cầu độ chính xác khi gia công đồ gá kiểm tra



• Dung sai kích thước: Các chi tiết thành phần phải đạt dung sai hẹp (thường ±0.01mm đến ±0.005mm).
• Dung sai hình học: Kiểm soát chặt độ phẳng, độ song song, độ vuông góc và độ đồng tâm.
• Độ nhám bề mặt: Bề mặt chuẩn và bề mặt tiếp xúc sản phẩm yêu cầu độ bóng cao (R_a 0.8 đến R_a 1.6 μm).



Kiểm tra chất lượng đồ gá sau khi gia công



• Kiểm tra hình học và kích thước: Đo đạc toàn bộ kích thước chi tiết so với bản vẽ thiết kế.
• Kiểm tra lắp ráp: Đánh giá độ rơ, độ chắc chắn và tính linh hoạt khi tháo lắp sản phẩm.
• Kiểm tra với sản phẩm mẫu (Master Part): Đặt sản phẩm chuẩn vào đồ gá để kiểm tra độ tin cậy của các vị trí đo.
• Hiệu chuẩn định kỳ: Thiết lập chu kỳ kiểm tra lại độ chính xác của đồ gá trong suốt quá trình sử dụng thực tế.



Những yếu tố ảnh hưởng đến độ chính xác của đồ gá kiểm tra



• Sai số thiết kế, sai số gia công và sai số lắp ráp cộng dồn.
• Sai số định vị và biến dạng đàn hồi của sản phẩm dưới tác dụng của lực kẹp.
• Ảnh hưởng của nhiệt độ môi trường xung quanh.
• Sự hao mòn tự nhiên của chốt, bạc dẫn hướng sau thời gian dài sử dụng.
• Bụi bẩn, bavia hoặc phoi sót lại trên bề mặt định vị chuẩn.



Những lỗi thường gặp khi thiết kế và gia công đồ gá kiểm tra



• Lựa chọn bề mặt chuẩn định vị không phù hợp.
• Định vị thiếu hoặc thừa bậc tự do gây kênh sản phẩm.
• Lực kẹp quá lớn làm biến dạng sản phẩm mỏng/dẻo.
• Đồ gá thiếu độ cứng vững dẫn đến rung động khi đo.
• Thiết kế cơ cấu đo khó thao tác, không chống được lỗi gá ngược sản phẩm (poka-yoke).
• Bỏ qua việc tính toán dung sai tích lũy hoặc thiếu phương án vệ sinh, bảo trì phoi.



Báo giá gia công đồ gá kiểm tra (Jig kiểm tra)

Giá gia công không có một con số cố định vì phụ thuộc vào nhiều yếu tố. Chi phí thường dao động từ vài triệu đồng cho đến hàng chục triệu đồng mỗi bộ.


Các yếu tố ảnh hưởng đến chi phí



• Kích thước và kết cấu: Đồ gá có kích thước lớn, biên dạng phức tạp hoặc nhiều chi tiết ăn khớp sẽ có giá thành cao hơn.
• Vật liệu chế tạo: Tùy thuộc vào yêu cầu kỹ thuật sử dụng thép đặc chủng, nhôm hợp kim (như A6061) hay nhựa kỹ thuật cao cấp (như MC, Teflon, Bakelite).
• Độ chính xác: Yêu cầu về dung sai hình học khắt khe đòi hỏi kỹ thuật gia công và kiểm tra nghiêm ngặt.
• Thiết bị tích hợp: Số lượng cơ cấu kẹp nhanh, hệ thống khí nén hoặc các thiết bị đo điện tử đi kèm.
• Tiêu chuẩn kiểm tra & Tiến độ: Yêu cầu đo kiểm bằng máy CMM và thời gian giao hàng gấp.



Quy trình tiếp nhận và báo giá



• Tiếp nhận thông tin: Nhận bản vẽ kỹ thuật hoặc file 3D sản phẩm cùng yêu cầu từ khách hàng.
• Phân tích & Tối ưu: Đánh giá công nghệ, lựa chọn vật liệu và phương pháp gia công tối ưu nhất.
• Bóc tách & Báo giá: Tính toán chi tiết chi phí nguyên vật liệu, gia công, lắp ráp và gửi bảng báo giá hoàn chỉnh đến khách hàng.

* Lưu ý: Giá thành gia công đồ gá kiểm tra luôn phụ thuộc trực tiếp vào bản vẽ kỹ thuật cụ thể và yêu cầu thực tế của từng dự án.
