Cách nối băng tải PVC đúng kỹ thuật - Hướng dẫn chi tiết

Các phương pháp nối băng tải PVC phổ biến

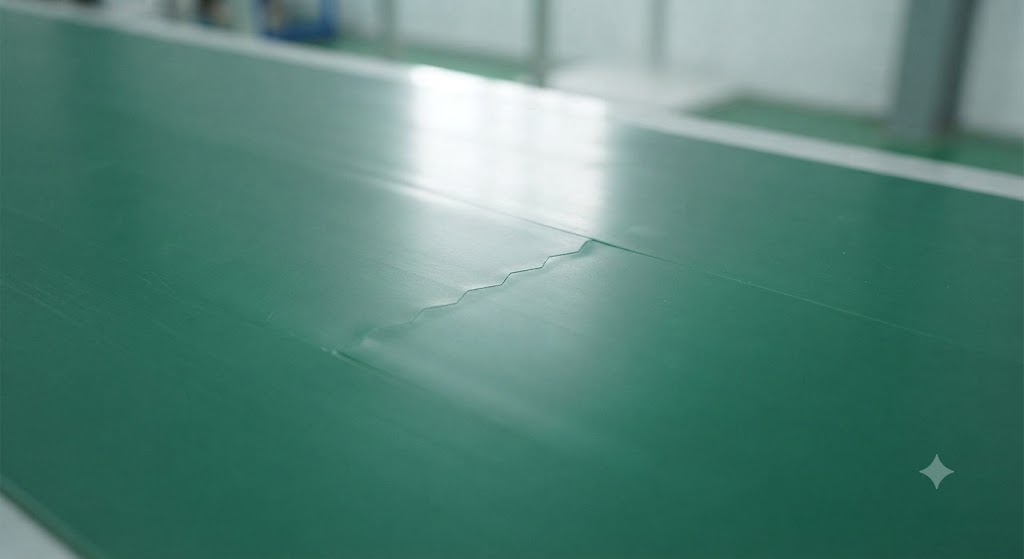

1. Phương pháp nối trơn (Ép nhiệt / Lưu hóa)

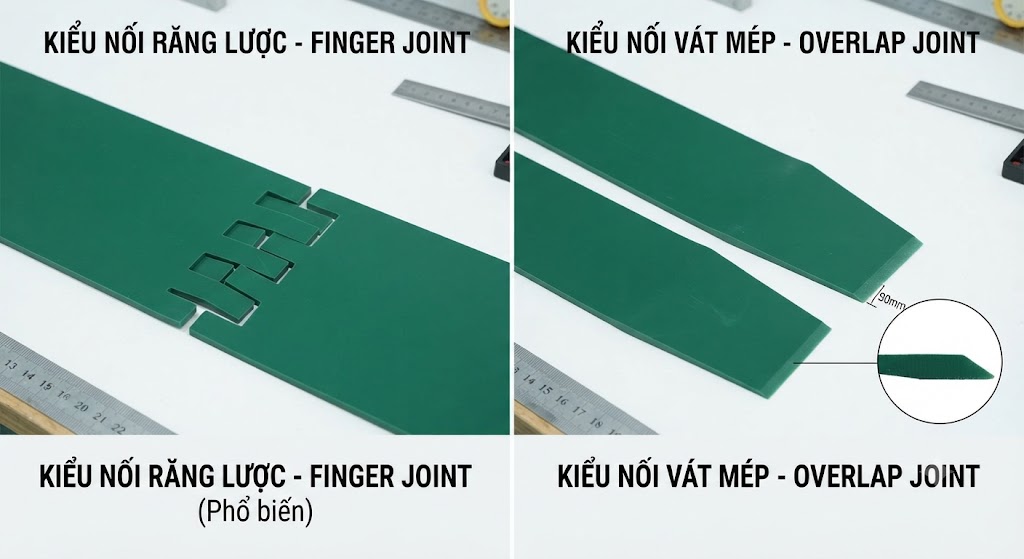

• Nối răng lược (Finger Joint): Hai đầu băng tải được dập thành hình răng cá/răng lược đan xen vào nhau rồi mới ép nhiệt. Đây là kiểu nối phổ biến nhất vì độ bền cao và giữ được độ dẻo dai của băng tải.
• Nối vát mép (Overlap Joint): Hai đầu được lạng mỏng và chồng lên nhau trước khi ép.

• Tính thẩm mỹ và độ bằng phẳng tuyệt đối: Mối nối phẳng, mịn, không làm gờ hay ảnh hưởng đến sản phẩm vận chuyển (đặc biệt quan trọng trong ngành thực phẩm, linh kiện điện tử).
• Độ bền cực cao: Khả năng chịu lực kéo lớn, không sợ bị bong tróc trong điều kiện làm việc tiêu chuẩn.
• Không gây tiếng ồn: Khi đi qua các con lăn (ru-lô), mối nối không tạo ra tiếng động hay làm rung lắc hệ thống.

• Cần máy móc chuyên dụng (máy ép nhiệt cao tần) và kỹ thuật viên có tay nghề.
• Thời gian thi công lâu hơn và chi phí cao hơn các phương pháp khác.
• Khó tháo lắp khi cần bảo trì, thay thế định kỳ.

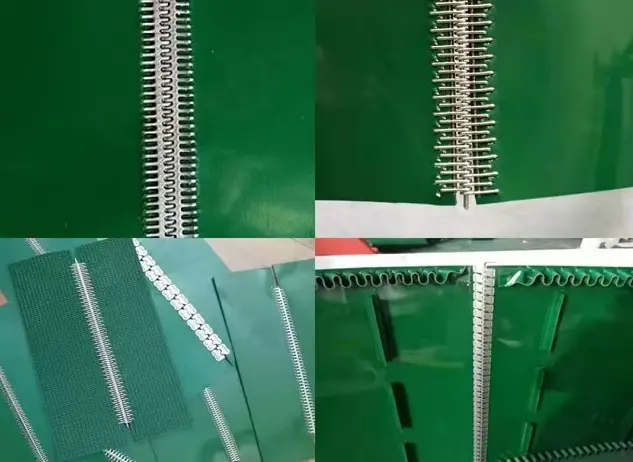

2. Phương pháp nối bằng mối nối cơ học (Ghim dập / Bản lề xương cá)

• Thi công cực nhanh và đơn giản: Chỉ cần dụng cụ đóng ghim cơ bản, không cần máy ép nhiệt phức tạp.
• Linh hoạt cao: Dễ dàng tháo rời để vệ sinh, sửa chữa hoặc tăng giảm chiều dài băng tải khi cần thiết.
• Chi phí thấp: Tiết kiệm chi phí đầu tư ban đầu và thời gian dừng máy ngắn.

• Tạo ra khe hở: Mối nối không kín hoàn toàn, dễ làm rơi vãi các vật liệu dạng bột, hạt mịn.
• Gây tiếng ồn và mài mòn: Khi ghim kim loại chạy qua các con lăn, chúng sẽ tạo ra tiếng lạch cạch và có thể làm mòn bề mặt con lăn theo thời gian.
• Không phù hợp với ngành thực phẩm (nguy cơ mất an toàn do ghim kim loại) hoặc môi trường có máy dò kim loại.

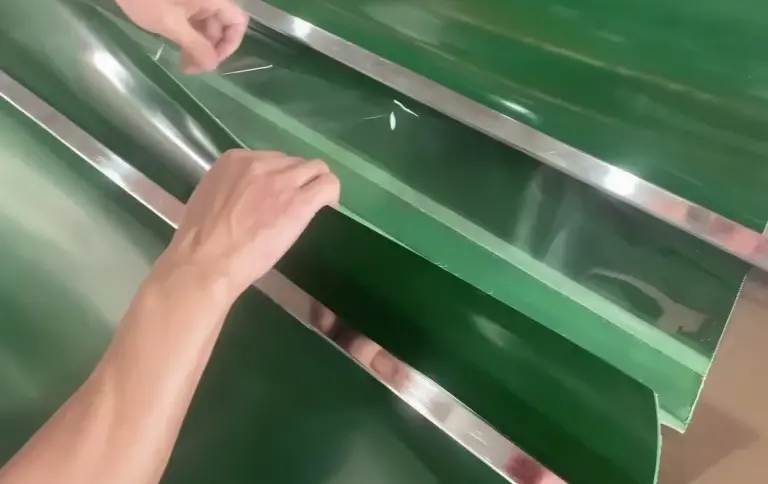

3. Phương pháp dán nguội (Sử dụng keo dán chuyên dụng)

• Không cần mang vác máy ép nhiệt cồng kềnh đến vị trí lắp đặt.
• Mối nối có độ phẳng tương đối tốt, không có chi tiết kim loại lồi lên như phương pháp dùng ghim.
• Chi phí ở mức vừa phải.

• Thời gian chờ lâu: Sau khi dán, phải chờ keo khô hoàn toàn và đạt độ lưu hóa tối đa (thường từ 8 - 24 tiếng) mới được đưa vào vận hành.
• Độ bền phụ thuộc vào môi trường: Dễ bị bong tróc nếu băng tải làm việc trong môi trường có nhiệt độ cao, độ ẩm lớn hoặc tiếp xúc với hóa chất/dầu mỡ.

- Bảng so sánh nhanh các phương pháp



Tiêu chí	Nối trơn (Ép nhiệt)	Nối ghim cơ học	Dán nguội bằng keo
Độ bền mối nối	Rất cao (Tốt nhất)	Trung bình	Trung bình - Khá
Thời gian thi công	Trung bình (1 - 2 tiếng)	Rất nhanh (15 - 30 phút)	Lâu (chờ keo khô 8-24h)
Độ bằng phẳng bề mặt	Hoàn hảo	Bị gồ (có chi tiết kim loại)	Phẳng tương đối
Chi phí	Cao	Thấp	Trung bình
Ứng dụng tối ưu	Thực phẩm, điện tử, bao bì	Khai khoáng, vật liệu thô, tải nặng	Các hệ thống khó mang máy ép nhiệt vào

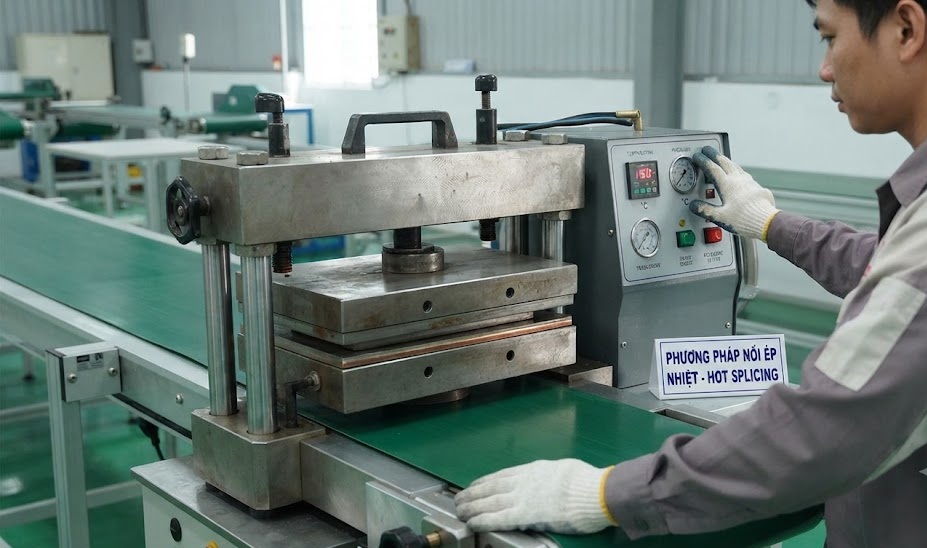

Quy trình nối băng tải PVC bằng ép nhiệt

Quy trình nối ép nhiệt (Hot Splice) là phương pháp tối ưu nhất để đảm bảo độ bền và tính thẩm mỹ cho băng tải PVC. Dưới đây là quy trình chi tiết từng bước mà các kỹ thuật viên chuyên nghiệp thường áp dụng:


1. Chuẩn bị dụng cụ và vật tư



• Dụng cụ: Máy ép nhiệt chuyên dụng (bàn ép, bộ điều khiển nhiệt, bơm áp suất), máy cắt băng tải, thước ê-ke, dao dọc giấy chuyên dụng, máy mài tay (hoặc bàn chải sắt), con lăn ép.
• Vật tư: Băng tải PVC (đã đo đúng kích thước), vật liệu tạo mối nối (nếu cần – tùy loại dây).



2. Các bước thực hiện chi tiết

Bước 1: Tháo dây và đo đạc

• Tháo dây băng cũ khỏi hệ thống hoặc cắt dây băng mới theo chiều dài yêu cầu.
• Lưu ý: Phải trừ hao chiều dài chính xác theo thiết kế của máy để sau khi nối, băng tải đạt được độ căng mong muốn.

Bước 2: Cắt đầu băng

• Sử dụng thước ê-ke để kẻ đường cắt vuông góc tuyệt đối với chiều dọc của băng. Một đường cắt lệch sẽ khiến băng tải bị "chạy" (lệch tâm) khi vận hành.
• Cắt đầu băng theo kiểu răng lược hoặc bậc tùy thuộc vào độ dày và cấu tạo lớp bố của dây.

Bước 3: Bóc tách lớp (Gia công mối nối)

• Kiểu răng lược: Sử dụng khuôn cắt răng lược chuyên dụng để cắt hai đầu băng thành các hình tam giác đối xứng nhau.
• Kiểu bậc: Dùng dao chuyên dụng bóc tách lớp nhựa PVC và lớp bố vải theo các bậc thang. Việc này giúp khi ép lại, hai đầu băng sẽ chồng khít lên nhau mà không làm tăng độ dày tại mối nối.

Bước 4: Làm sạch bề mặt

Dùng dung môi (cồn công nghiệp hoặc dung dịch chuyên dụng) lau sạch bụi bẩn, dầu mỡ tại khu vực vừa cắt. Bề mặt phải hoàn toàn sạch để keo/nhựa nóng chảy có thể liên kết tốt nhất.

Bước 5: Canh chỉnh hai đầu băng

• Đặt hai đầu băng vào bàn ép nhiệt.
• Đảm bảo các răng lược (hoặc các bậc) khớp hoàn toàn với nhau. Không được để có khe hở hoặc chồng chéo lên nhau.

Bước 6: Thiết lập máy ép

• Nhiệt độ: Thiết lập nhiệt độ chính xác theo khuyến cáo của nhà sản xuất dây băng (thường dao động từ 140°C – 160°C).
• Áp suất: Thiết lập áp suất nén (tùy thuộc vào độ dày dây, thông thường từ 2–4 kg/cm²).
• Thời gian: Thiết lập thời gian gia nhiệt (thường từ 10–20 phút tùy độ dày).

Bước 7: Quá trình ép nhiệt

Khởi động máy ép. Máy sẽ làm nóng chảy lớp PVC tại vị trí mối nối, đồng thời áp suất sẽ nén chặt các sợi bố và nhựa lại với nhau.

Bước 8: Làm nguội

Sau khi hết thời gian gia nhiệt, tuyệt đối không tháo máy ép ngay. Phải để nhiệt độ hạ xuống mức an toàn (thường dưới 60°C) trong khi áp suất vẫn được duy trì. Quá trình làm nguội giúp cấu trúc nhựa PVC ổn định, không bị nứt mối nối.

Bước 9: Kiểm tra hoàn thiện

Tháo máy ép, kiểm tra bề mặt mối nối:

• Mối nối phải phẳng, không có gờ cao.
• Không có hiện tượng bong tách hay bọt khí.
• Kiểm tra độ thẳng của dây băng bằng mắt thường hoặc thước.



3. Những lưu ý để mối nối thành công



• Độ ẩm: Tuyệt đối không nối băng tải trong môi trường ẩm ướt hoặc bụi bặm.
• Sự kiên nhẫn: Đừng bao giờ rút ngắn thời gian làm nguội. Đây là lỗi phổ biến nhất dẫn đến mối nối bị "giòn" và dễ đứt.
• Sử dụng đúng khuôn: Đối với kiểu nối răng lược, khuôn cắt phải sắc bén để đảm bảo các đỉnh răng không bị tưa, giúp mối nối sau khi ép đạt độ bền tối đa.

Sau khi nối xong, bạn nên để mối nối nghỉ thêm khoảng 30 phút trước khi bắt đầu căng dây và vận hành thử nghiệm không tải.




Tại sao cần nối băng tải PVC đúng kỹ thuật?

• Tuổi thọ của băng tải: Một mối nối thiếu chuẩn xác, bị hở hoặc không đồng nhất về độ dày sẽ tạo ra các điểm yếu, khiến băng tải bị nứt gãy hoặc bong tróc tại vị trí nối chỉ sau một thời gian ngắn vận hành, làm lãng phí chi phí đầu tư.
• Hiệu suất và sự ổn định của hệ thống: Mối nối phẳng mịn giúp băng tải vận hành êm ái khi đi qua các con lăn, hệ thống truyền động và bánh nhông. Ngược lại, mối nối lỗi (bị cộm, vênh) sẽ gây rung lắc, làm băng tải bị lệch, dẫn đến hư hỏng mép băng và thậm chí ảnh hưởng đến động cơ của toàn hệ thống.
• An toàn và tính vệ sinh: Trong các ngành đặc thù như thực phẩm hay dược phẩm, mối nối phải đảm bảo không có khe hở để tránh tích tụ bụi bẩn và vi khuẩn. Một mối nối đạt chuẩn là yêu cầu bắt buộc để đáp ứng các tiêu chuẩn vệ sinh an toàn công nghiệp.

Khi nào cần nối băng tải PVC

1. Lắp đặt hệ thống băng tải mới

• Dạng cung cấp: Băng tải PVC thường được nhà sản xuất phân phối dưới dạng cuộn lớn (độ dài hàng chục đến hàng trăm mét).
• Yêu cầu: Để đưa vào vận hành trên một hệ thống băng tải cụ thể, bạn cần cắt dây băng theo kích thước của khung máy và nối hai đầu lại với nhau để tạo thành một vòng khép kín.

2. Thay thế dây băng tải đã cũ hoặc hư hỏng

• Băng tải bị rách: Do va đập bởi vật sắc nhọn hoặc kẹt vật lạ.
• Mòn bề mặt: Lớp nhựa PVC bị mòn quá mức, lộ lớp bố vải bên dưới, làm giảm khả năng vận chuyển.
• Giãn dây quá mức: Dây bị giãn dài sau thời gian dài sử dụng, khiến hệ thống tăng đơ không thể điều chỉnh được nữa.
• Hư hỏng mối nối cũ: Mối nối cũ bị bong, tách lớp hoặc bị nứt gãy, gây nguy hiểm cho hệ thống.

3. Điều chỉnh chiều dài hệ thống

• Thay đổi thiết kế: Khi bạn cần thay đổi vị trí của hệ thống băng tải hoặc thay đổi khoảng cách giữa hai puly đầu cuối, dây băng cũ có thể trở nên quá ngắn hoặc quá dài.
• Cắt ngắn: Nếu dây băng quá dài, bạn cần cắt bỏ phần thừa và nối lại để đảm bảo độ căng dây chuẩn.

4. Sau khi thực hiện sửa chữa cục bộ

Các lỗi thường gặp và cách khắc phục

1. Mối nối bị bong (tách lớp)

• Thiếu nhiệt/áp suất: Nhiệt độ máy ép không đạt chuẩn hoặc áp suất không đủ làm nhựa PVC không chảy đều để liên kết các lớp bố vải.
• Thời gian ép quá ngắn: Keo hoặc nhựa chưa kịp kết dính hoàn toàn.
• Vệ sinh kém: Bề mặt băng còn dính dầu mỡ, bụi bẩn khiến keo/nhựa không bám dính.

2. Mối nối bị lệch (băng tải chạy không thẳng)

• Cắt không vuông: Hai đầu băng bị cắt chéo, dẫn đến khi nối lại, chiều dài hai bên không bằng nhau.
• Canh chỉnh sai: Trong quá trình đưa vào máy ép, hai đầu băng không được cố định thẳng hàng.

3. Cháy bề mặt hoặc biến dạng mối nối

• Nhiệt độ quá cao: Làm nhựa PVC bị thoái hóa hoặc cháy.
• Thời gian ép quá lâu: Tác động nhiệt kéo dài khiến cấu trúc polymer của nhựa bị phá hủy.

4. Mối nối bị phồng (xuất hiện bọt khí)

• Không khí bị kẹt: Do quá trình đặt chồng hai đầu băng không ép hết không khí ra ngoài.
• Bụi bẩn: Các hạt bụi nhỏ rơi vào bề mặt tiếp xúc trước khi ép.

5. Mối nối cứng, không linh hoạt

• Dùng quá nhiều keo hoặc nhựa dư: Làm phần mối nối dày hơn và cứng hơn so với phần băng còn lại.
• Ép quá nhiệt: Khiến vùng nối bị "chín" quá độ, mất đi độ dẻo.

- Bảng tóm tắt nhanh xử lý sự cố
