Dẫn hướng băng tải là gì? Chi tiết 5 giải pháp dẫn hướng phổ biến

Dẫn hướng băng tải là gì?

Dẫn hướng băng tải là hệ thống các bộ phận, cơ cấu hoặc thiết bị được tích hợp trên băng tải nhằm định vị, kiểm soát và hiệu chỉnh hướng di chuyển của dây băng hoặc sản phẩm luôn đi đúng quỹ đạo thiết kế trong quá trình vận hành.

Hệ thống dẫn hướng có thể can thiệp bằng hình học cố định (gân V, thanh chặn), bằng lực học bị động (rulo tang trống, con lăn tự căn chỉnh) hoặc bằng điều khiển chủ động vòng lặp kín (xi lanh, cảm biến).


Nguyên nhân gốc rễ khiến băng tải bị lệch hướng

Trước khi áp dụng các biện pháp dẫn hướng, kỹ sư vận hành cần hiểu rõ các nguyên nhân chính khiến dây băng rời bỏ vị trí trung tâm:

• Lỗi nạp liệu: Nguyên liệu đổ xuống từ máng không rơi vào chính giữa tâm băng tải, lực tác động lệch một bên đẩy dây băng sang hông.
• Sai lệch cơ khí khi lắp đặt: Khung băng tải bị vặn xoắn, các rulo hoặc con lăn đỡ không vuông góc 90^o so với trục dọc của băng.
• Bám dính vật liệu: Bụi bẩn, bùn đất hoặc phế liệu bám dính cục bộ trên bề mặt rulo/con lăn, làm thay đổi đường kính hình học tại vị trí đó và sinh ra lực kéo lệch.
• Lỗi gia công dây băng: Mối nối dây băng (nối dán nhiệt hoặc nối bản lề kẹp) bị lệch, không thẳng trục, hoặc bản thân dây băng có chất lượng co giãn không đều giữa hai biên.



Vai trò của dẫn hướng băng tải trong sản xuất

Trong hệ thống băng tải công nghiệp, bộ phận dẫn hướng đóng vai trò cốt lõi giúp dây băng và sản phẩm di chuyển đúng quỹ đạo, tăng độ ổn định, nâng cao năng suất và kéo dài tuổi thọ thiết bị.

1. Giảm hiện tượng lệch băng tải:

• Giữ dây băng chạy đúng tâm: Khắc phục tình trạng lệch băng do tải trọng không đều hoặc sai lệch cơ khí, đảm bảo hệ thống vận hành liên tục, không bị gián đoạn.
• Hạn chế va chạm với khung: Ngăn mép băng cọ xát vào khung sườn, giảm ma sát, phát sinh nhiệt và tránh gây hư hỏng thiết bị.

2. Bảo vệ và kéo dài tuổi thọ dây băng:

• Giảm mài mòn mép băng: Kiểm soát hướng đi chính xác, triệt tiêu ma sát thừa gây bào mòn mép dây.
• Tối ưu chi phí đầu tư: Dây băng ít chịu tác động cơ học tiêu cực sẽ bền hơn, giúp doanh nghiệp tiết kiệm chi phí thay thế.

3. Nâng cao hiệu quả vận chuyển:

• Giảm thất thoát vật liệu: Ngăn chặn tình trạng rơi vãi nguyên liệu rời (cát, đá, hạt nhựa...) ra ngoài, bảo vệ môi trường làm việc.
• Ổn định lưu lượng: Đảm bảo băng tải vận hành đúng công suất thiết kế, giảm thời gian dừng máy, duy trì năng suất liên tục.

4. Tăng độ an toàn vận hành:

• Giảm nguy cơ kẹt băng: Ngăn mép băng cuốn vào linh kiện cơ khí gây dừng máy đột ngột.
• Hạn chế hư hỏng hệ thống: Giảm tải trọng thừa, giảm rung chấn lên con lăn, tang trống, ổ bi và khung đỡ.

5. Tiết kiệm chi phí bảo trì:

• Giảm tần suất căn chỉnh: Hệ thống tự điều hướng tốt giúp kỹ thuật viên không phải dừng máy để căn chỉnh thủ công thường xuyên.
• Hạn chế thay thế linh kiện: Giảm tốc độ hao mòn tổng thể của toàn hệ thống, tối ưu hóa chi phí vận hành dài hạn.



Phân tích chi tiết 5 loại dẫn hướng băng tải phổ biến

Để tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ cho hệ thống băng tải, việc hiểu sâu về cấu tạo chi tiết, nguyên lý lực học và các thông số kỹ thuật của từng loại dẫn hướng là cực kỳ quan trọng.

Dưới đây là thông tin phân tích chi tiết, chuyên sâu về 5 loại dẫn hướng băng tả phổ biến:

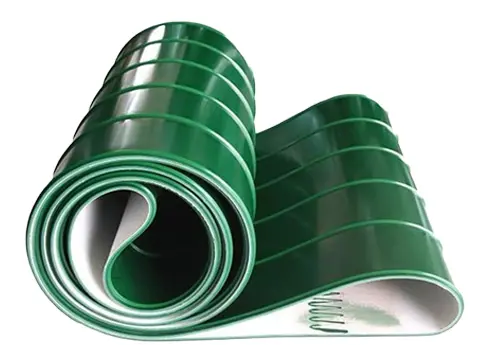

1. Gân dẫn hướng / Gờ chữ V (Guide Profile / V-Guide)

Đây là phương pháp dẫn hướng hình học cố định, tạo ra một khớp ngàm trực tiếp giữa dây băng và hệ thống truyền động.

- Cấu tạo và Thông số kỹ thuật:

• Vật liệu: Thường đồng nhất với vật liệu dây băng (PVC, PU, Cao su tổng hợp) để có thể dán nhiệt hoặc đúc liền khối.
• Các kích thước phổ biến gồm K6, K10, K13, K17, K22, K32 tùy theo tiêu chuẩn của nhà sản xuất dây băng.
• Vị trí lắp đặt: Phổ biến nhất là dán ở chính giữa mặt dưới dây băng (Single V-guide). Đối với băng tải rất rộng, người ta có thể dán hai gân song song ở hai bên mép dưới của băng.

- Nguyên lý chi tiết:

Gờ chữ V đóng vai trò như một chiếc "ray trượt". Rulo (pulley) và máng đỡ bắt buộc phải được phay rãnh thường được thiết kế lớn hơn kích thước gân khoảng 1–5 mm tùy kích thước gân và điều kiện vận hành. Khi lực kéo vận hành, gờ V lọt vào rãnh chặn đứng mọi xu hướng dịch chuyển ngang của dây băng.

- Nhược điểm và Giới hạn:

Làm giảm tính linh hoạt (độ dẻo) của dây băng khi uốn cong dọc trục, bắt buộc phải tăng đường kính rulo tối thiểu để tránh nứt gân. Chi phí gia công rulo phay rãnh cao hơn.


2. Rulo hình tang trống

Đây là phương pháp dẫn hướng bằng phân phối lực căng chủ động, được sử dụng rất phổ biến trên nhiều hệ thống băng tải phẳng.

- Cấu tạo và Thông số kỹ thuật:

Quả rulo không có dạng hình trụ phẳng hoàn hảo mà được gia công để đường kính ở tâm (D_c) lớn hơn đường kính ở hai đầu mép (D_e).

• Độ dốc: Thường dao động từ 0.5% đến 1% trên mỗi mét chiều dài rulo. Có hai kiểu gia công chính: Gia công vát hình nón hai đầu hoặc Gia công bo tròn đều dạng parabol.

- Nguyên lý chi tiết:

Dây băng tải khi vận hành luôn tuân theo nguyên lý di chuyển về phía có lực căng lớn nhất. Vì phần tâm rulo có đường kính lớn hơn, chu vi lớn hơn nên nó kéo căng dây băng tại vị trí chính giữa nhiều hơn. Lực căng chênh lệch này tạo ra một mô-men nội lực xoáy, liên tục "vắt" và kéo hai bên mép băng hướng vào tâm để đạt trạng thái cân bằng lực.

- Nhược điểm và Giới hạn:

Chỉ có tác dụng với các loại dây băng có độ giãn dọc trục tốt (như băng tải vải, cao su, PVC). Tuyệt đối không có tác dụng hoặc sẽ làm hỏng hệ thống băng tải lưới thép, băng tải xích nhựa (Modular belt).

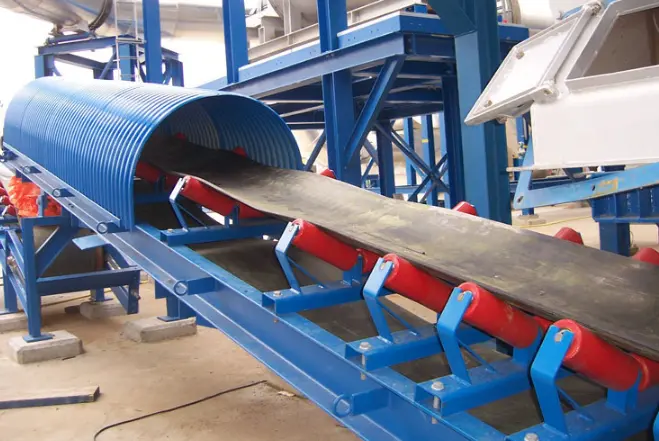

3. Cụm con lăn tự căn chỉnh

Đây là hệ thống dẫn hướng bằng phản hồi động lực học phản xạ, chuyên dụng cho băng tải lòng máng tải vật liệu nặng đường dài.

- Cấu tạo và Thông số kỹ thuật:

• Bộ thiết bị gồm một cụm 3 con lăn đỡ lòng máng tiêu chuẩn (góc 20^o, 35^o hoặc 45^o) được đặt trên một bệ đỡ có trục xoay trung tâm được bôi trơn vĩnh viễn.
• Hai đầu mép của bệ đỡ được gắn hai con lăn đứng cảm biến đặt cách mép băng tải tiêu chuẩn một khoảng từ 10 mm - 20 mm.

- Nguyên lý chi tiết:

Khi băng tải bị lệch (ví dụ: lệch sang phải), mép băng sẽ tì một lực vào con lăn đứng bên phải. Nhờ cơ cấu trục xoay tự do ở tâm, lực tì này khiến toàn bộ cụm 3 con lăn đỡ xoay lệch đi một góc nhỏ so với phương vuông góc của băng tải. Góc lệch này làm thay đổi hướng chuyển động của ma sát bề mặt giữa con lăn và mặt dưới băng, sinh ra một lực đẩy "lái" dây băng trượt trở lại vị trí trung tâm. Khi băng đã về giữa, lực tì mất đi, cụm con lăn tự trả về vị trí vuông góc ban đầu.

- Nhược điểm và Giới hạn:

Cơ cấu cơ học có trục xoay ở tâm dễ bị kẹt, gỉ sét trong môi trường ẩm ướt, bùn đất hoặc hóa chất nếu không được bảo trì định kỳ.

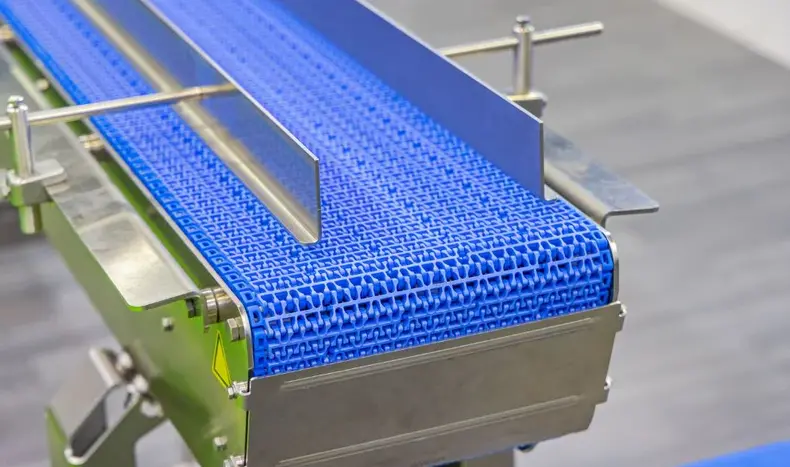

4. Thanh chặn mép cơ khí (thanh dẫn hướng)

Phương pháp dẫn hướng bằng lực cản cưỡng bức, thô sơ nhưng trực quan.

- Cấu tạo và Thông số kỹ thuật:

• Sử dụng thanh thép góc hoặc thanh nhôm định hình chạy dọc hai bên hông khung băng tải.
• Vật liệu ốp mặt tiếp xúc: Bắt buộc phải lót các tấm nhựa kỹ thuật có hệ số ma sát cực thấp và khả năng chống mài mòn cao như UHMW-PE (Ultra-High-Molecular-Weight Polyethylene) hoặc Nylon, Teflon. Đôi khi thay thế bằng các con lăn đứng cố định gắn vòng bi.

- Nguyên lý chi tiết:

Hoạt động dựa trên nguyên lý vách ngăn giới hạn không gian vật lý. Khi băng tải lệch khỏi biên độ cho phép, mép băng sẽ va chạm trực tiếp vào thanh chặn. Lực phản lực của thanh cứng sẽ giữ chặt không cho mép băng vượt quá giới hạn này.

- Nhược điểm và Giới hạn:

Không dùng cho băng tải chạy tốc độ cao. Lực ma sát biên cực lớn sẽ xé rách, làm sờn hoặc sun biên dây băng rất nhanh. Chỉ nên dùng cho băng tải xích tấm, xích modular hoặc băng tải tải hàng lồng/hộp vững chắc.

5. Bộ chỉnh lệch băng tải tự động

Hệ thống dẫn hướng vòng lặp kín (Closed-loop Control) thông minh và cao cấp nhất.

- Cấu tạo và Thông số kỹ thuật:

• Khối cảm biến: Có thể là cảm biến cơ học (cần gạt tì nhẹ vào mép băng), cảm biến quang học (Hồng ngoại/Laser quét biên độ mép), hoặc cảm biến khí nén (vòi phun áp suất ghi nhận sự thay đổi lưu lượng khí khi bị mép băng che khuất).
• Bộ xử lý trung tâm: Nhận tín hiệu từ cảm biến để tính toán độ lệch và xuất lệnh điều khiển.
• Cơ cấu chấp hành: Xi lanh khí nén công nghiệp hoặc motor vít me điện gắn vào một đầu của rulo điều hướng.

- Nguyên lý chi tiết:

Hệ thống liên tục giám sát vị trí mép băng theo thời gian thực. Giả sử băng bị lệch sang trái vượt ngưỡng cài đặt (> 5 mm), cảm biến lập tức báo về bộ điều khiển. Bộ điều khiển kích hoạt xi lanh khí nén đẩy/hoặc kéo một đầu của rulo điều hướng tiến lên phía trước. Việc thay đổi góc nghiêng trục của rulo này một cách chủ động sẽ ép dây băng dịch chuyển về phía ngược lại (bên phải) ngay lập tức. Khi cảm biến xác nhận băng đã về vị trí trung tâm, xi lanh sẽ lùi về vị trí cân bằng.

- Nhược điểm và Giới hạn:

Chi phí đầu tư và lắp đặt rất cao. Hệ thống cảm biến (đặc biệt là cảm biến quang) dễ bị nhiễu, mờ hoặc mất chính xác trong môi trường nhiều bụi mịn (xi măng, than, thạch cao).


Bảng tiêu chí lựa chọn giải pháp dẫn hướng phù hợp

Để tối ưu hóa chi phí và hiệu năng, kỹ sư có thể tham khảo bảng quy đổi lựa chọn dưới đây:


Loại dẫn hướng	Loại dây băng phù hợp	Tải trọng & Tốc độ	Môi trường ứng dụng tối ưu
Gân chữ V	PVC, PU, Cao su tải nhẹ	Tải nhẹ đến trung bình, tốc độ chậm/trung bình	Thực phẩm, dược phẩm, đóng gói bao bì, linh kiện điện tử.
Rulo tang trống	PVC, Cao su, Vải bố	Tải trung bình, tốc độ cao	Kho bãi, vận chuyển logistic, thùng carton, hàng hóa đóng khối.
Con lăn tự căn chỉnh	Dây cao su dày, lòng máng	Tải trọng nặng, đường dài, tốc độ cao	Khai thác mỏ, than đá, cát đá, xi măng, cảng biển.
Thanh chặn mép	Băng tải xích nhựa, xích tấm, lưới	Tải nặng, tốc độ chậm	Dây chuyền chai lọ, công nghiệp ô tô, sấy ngâm hóa chất.
Bộ tự động thông minh	Mọi loại dây băng	Tải rất nặng, yêu cầu độ chính xác tối cao	Nhà máy luyện kim, giấy, hoặc các hệ thống băng tải huyết mạch không được dừng máy



Quy trình kiểm tra và căn chỉnh dẫn hướng băng tải chuẩn kỹ thuật

Lưu ý an toàn: Luôn ngắt nguồn điện hoặc tuân thủ quy trình LOTO (Lockout/Tagout) trước khi thực hiện căn chỉnh trực tiếp vào thiết bị.

• Bước 1: Vệ sinh hệ thống: Loại bỏ liệu bám trên rulo, con lăn và mặt dưới dây băng.
• Bước 2: Kiểm tra độ vuông góc: Dùng thước đo để đảm bảo tất cả rulo và con lăn đều vuông góc với tâm băng tải.
• Bước 3: Điều chỉnh lực căng: Căng đều hai bên lốc tăng đưa. (Nguyên tắc: Băng tải sẽ dịch chuyển về phía bên lỏng hơn).
• Bước 4: Vận hành thử và căn chỉnh tinh: Cho băng tải chạy không tải, điều chỉnh từ từ từng góc nhỏ của rulo/con lăn điều hướng và quan sát trong vài chu kỳ chạy của dây.



Tóm lại

Hệ thống dẫn hướng không đơn thuần là một phụ kiện gắn thêm, mà là yếu tố sống còn quyết định độ bền và tính liên tục của toàn bộ dây chuyền sản xuất. Việc lựa chọn sai phương pháp dẫn hướng (ví dụ: dùng thanh chặn cơ khí cho băng tải cao tốc) có thể phá hủy dây băng chỉ sau vài tuần vận hành.

Doanh nghiệp nên chủ động tính toán giải pháp dẫn hướng ngay từ khâu thiết kế chế tạo băng tải ban đầu, kết hợp với chế độ bảo trì, vệ sinh công nghiệp định kỳ để đạt hiệu quả kinh tế cao nhất và kéo dài tuổi thọ thiết bị dài lâu.
