Khung băng tải gồm những thành phần nào? Cấu tạo chi tiết và vai trò của từng bộ phận

Vai trò của khung băng tải trong hệ thống vận chuyển

Khung băng tải có nhiệm vụ:

• Chịu tải trọng của hàng hóa và toàn bộ hệ thống
• Tạo kết cấu vững chắc giúp băng tải vận hành ổn định
• Làm nền tảng để lắp đặt các thiết bị cơ khí và điện
• Giảm rung lắc, hạn chế biến dạng khi làm việc liên tục
• Hỗ trợ bảo trì, tháo lắp và nâng cấp hệ thống dễ dàng hơn

Tùy theo môi trường sử dụng, tải trọng và yêu cầu sản xuất, cấu tạo khung băng tải có thể thay đổi. Để hiểu rõ một khung băng tải tiêu chuẩn gồm những thành phần nào, chúng ta sẽ bóc tách cấu trúc của nó từ các bộ phận chính đến các chi tiết phụ trợ.


Các thành phần chính cấu tạo nên khung băng tải

Một khung băng tải cơ bản thường được cấu thành từ 4 nhóm bộ phận cốt lõi sau:

1. Chân trụ:

• Chức năng: Là bộ phận tiếp đất, chịu toàn bộ tải trọng của hệ thống và hàng hóa bên trên.
• Đặc điểm: Chân trụ có thể được thiết kế cố định hoặc tích hợp bánh xe để di chuyển linh hoạt. Nhiều loại khung có khả năng điều chỉnh chiều cao (chân kích tăng) để phù hợp với cao độ của dây chuyền sản xuất.

2. Thanh đỡ dọc/Thanh biên

• Chức năng: Chạy dọc suốt chiều dài băng tải, kết nối các chân trụ lại với nhau để lắp đặt con lăn, mặt đỡ dây đai.
• Đặc điểm: Đây là phần chịu lực uốn chính. Tùy thuộc vào tải trọng hàng hóa, thanh biên có thể được làm bằng thép chấn hình chữ C, chữ U hoặc nhôm định hình.

3. Hệ thống thanh giằng

• Chức năng: Là các thanh thép bắt chéo hoặc bắt ngang giữa các chân trụ và hai thanh biên.
• Đặc điểm: Giúp gia tăng độ cứng vững, chống rung lắc khi băng tải vận hành với tải trọng lớn hoặc tốc độ cao.

4. Giá đỡ con lăn và cụm chủ động/bị động

Chức năng: Các bas (pát) hoặc rãnh cắt trực tiếp trên khung để cố định trục của con lăn chủ động (quả lô lực), con lăn bị động (con lăn đối trọng) và các con lăn đỡ dây đai.


Các chi tiết phụ trợ quan trọng trên khung băng tải

Ngoài kết cấu chịu lực chính, trên khung băng tải luôn được thiết kế sẵn các vị trí để lắp đặt các thiết bị phụ trợ bắt buộc:

• Giá đỡ động cơ: Khung thép gia cường ở đầu hoặc giữa băng tải, nơi cố định motor và hộp giảm tốc.
• Thành chắn bửng/Cánh bên: Lắp dọc theo hai bên thanh biên để giữ cho nguyên vật liệu (đặc biệt là hàng rời như than, cát, nông sản) không bị rơi vãi ra ngoài.
• Hệ thống tăng sưa: Bộ phận cơ khí nằm ở cuối khung băng tải, cho phép dịch chuyển con lăn bị động để kéo căng dây băng tải khi bị dãn sau một thời gian sử dụng.



Các loại vật liệu phổ biến làm khung băng tải

Tùy thuộc vào môi trường làm việc và loại hàng hóa cần vận chuyển, khung băng tải sẽ được làm từ các vật liệu khác nhau:


Loại vật liệu	Đặc điểm	Ứng dụng phổ biến

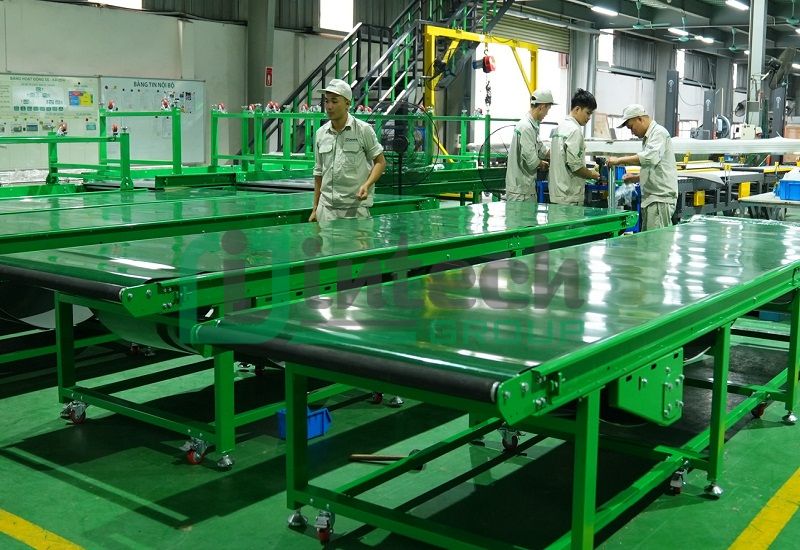

Thép sơn tĩnh điện, Thép hộp	Chịu tải lớn, độ cứng cao, giá thành hợp lý.	Phù hợp môi trường công nghiệp nặng
Inox (201, 304, 316)	Chống gỉ sét tuyệt đối, bề mặt sáng bóng, dễ lau chùi, chịu được hóa chất tẩy rửa.	Ngành thực phẩm, dược phẩm, thủy hải sản, vận chuyển trong phòng sạch.

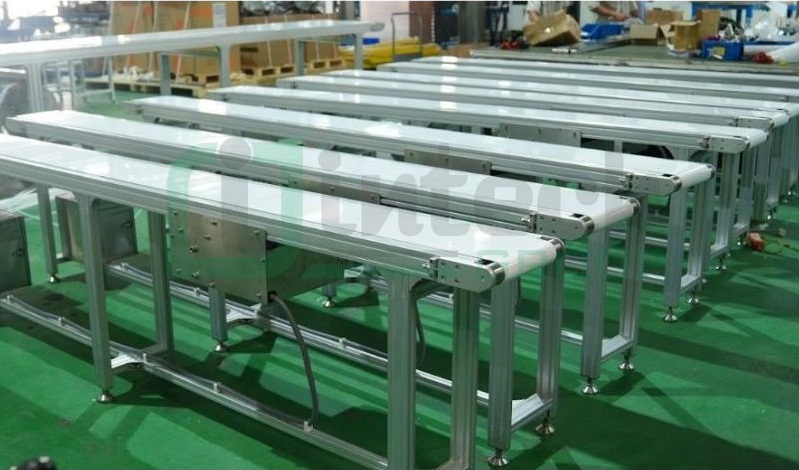

Nhôm định hình	Trọng lượng nhẹ, tính thẩm mỹ cao, dễ dàng tháo lắp và thay đổi kết cấu nhờ hệ thống phụ kiện ke góc.	Dùng trong lắp ráp linh kiện điện tử, đóng gói hộp giấy, ngành công nghiệp nhẹ.



Tiêu chí đánh giá một khung băng tải chất lượng

Khi thiết kế hoặc lựa chọn khung băng tải, bạn cần lưu ý các yếu tố kỹ thuật sau:

• Độ thẳng và độ đồng phẳng: Khung phải hoàn toàn thẳng, không bị cong vênh. Nếu khung bị lệch, dây băng tải sẽ bị chạy lệch tâm, gây mòn rách dây và hỏng con lăn.
• Khả năng chịu tải (Tải trọng tĩnh và tải trọng động): Khung không được có dấu hiệu bị võng xuống khi chịu tải tối đa.
• Độ rung lắc: Khi động cơ chạy, khung phải triệt tiêu được lực rung để bảo vệ các mối hàn và vòng bi.
• Tính module hóa (đối với dòng hiện đại): Khung nên được thiết kế theo dạng module ghép nối để dễ dàng kéo dài, thu ngắn hoặc vận chuyển lắp đặt trong không gian hẹp.



Các yếu tố cần lưu ý khi thiết kế khung băng tải

Để khung băng tải hoạt động hiệu quả, cần xem xét:


• Tải trọng làm việc: Khối lượng sản phẩm ảnh hưởng trực tiếp đến vật liệu và kích thước khung.
• Chiều dài và chiều rộng băng tải: Băng tải càng dài càng cần tăng cường độ cứng và điểm đỡ.
• Môi trường sử dụng: Tùy thuộc môi trường để lựa chọn vật liệu phù hợp để tăng độ bền.
• Tốc độ vận hành: Tốc độ cao yêu cầu kết cấu ổn định hơn để hạn chế rung.
• Khả năng mở rộng: Thiết kế module giúp nâng cấp dễ dàng trong tương lai.



Kết luận

Khung băng tải không đơn thuần chỉ là bộ phận nâng đỡ mà là nền tảng quyết định độ bền, độ ổn định và hiệu quả vận hành của cả băng tải. Một bộ khung hoàn chỉnh thường bao gồm khung chính, chân đỡ, thanh gia cường, giá lắp thiết bị, hệ liên kết và các phụ kiện hỗ trợ. Việc lựa chọn vật liệu và thiết kế phù hợp sẽ giúp tăng tuổi thọ thiết bị, giảm chi phí bảo trì và nâng cao hiệu suất sản xuất.
