Quả lô băng tải là gì? Cấu tạo, Phân loại & Ứng dụng

Quả lô băng tải là gì?

Quả lô băng tải là một chi tiết cơ khí dạng hình trụ tròn, đóng vai trò là bộ phận truyền động chính hoặc dẫn hướng cho dây băng tải chuyển động. Thiết bị này trực tiếp tiếp xúc với mặt trong của dây băng tải, chịu lực căng dây và lực truyền động từ động cơ để di chuyển vật liệu từ điểm này đến điểm khác một cách nhịp nhàng.


Cấu tạo chi tiết của một quả lô băng tải tiêu chuẩn

Một quả lô băng tải chất lượng cao được cấu thành từ nhiều bộ phận liên kết chặt chẽ với nhau:

• Vỏ ống (Tang trống): Thường được làm từ thép ống đúc, inox hoặc gia công cuốn từ thép tấm dày. Bộ phận này chịu lực trực tiếp từ dây băng và vật liệu vận chuyển.
• Trục quả lô: Chế tạo từ thép hợp kim chất lượng cao (ví dụ: thép C45), có khả năng chịu lực uốn và lực xoắn cực lớn.
• Vòng bi (Bạc đạn): Giúp giảm ma sát tối đa khi trục quay, đảm bảo chuyển động mượt mà.
• Lớp cao su bề mặt (tùy chọn): Nhiều loại quả lô được dán thêm một lớp cao su chịu mài mòn (bề mặt trơn hoặc xẻ rãnh kim cương) nhằm tăng độ bám dính, chống trượt cho dây băng tải.
• Hệ thống bích, gối đỡ: Giúp cố định chắc chắn quả lô vào khung sườn của hệ thống băng tải.



- Nguyên lý hoạt động

Động cơ điện truyền lực thông qua hộp giảm tốc và khớp nối đến trục của quả lô chủ động. Khi trục quay, lực ma sát sinh ra giữa bề mặt quả lô và mặt trong của dây băng tải sẽ kéo dây băng chuyển động tịnh tiến, cuốn theo toàn bộ vật liệu đặt trên bề mặt băng.

Phân loại quả lô băng tải phổ biến trên thị trường

Tùy theo vị trí lắp đặt và chức năng trong hệ thống, quả lô băng tải được phân thành các loại chính:


- Theo chức năng vận hành



• Quả lô chủ động (Rulo kéo / Drive Pulley): Nhận lực trực tiếp từ motor để truyền động chính cho dây băng. Loại này thường chịu tải trọng lớn và được bọc cao su bề mặt để chống trượt tuyệt đối.
• Quả lô bị động (Rulo dọc / Idler Pulley): Có nhiệm vụ dẫn hướng, hỗ trợ căng dây băng tải và điều chỉnh hướng chạy của dây sao cho không bị lệch biên.
• Quả lô uốn / Quả lô chuyển hướng (Bend Pulley): Được lắp đặt tại các vị trí cần thay đổi góc đi của dây băng tải trong các hệ thống có cấu trúc phức tạp, không gian hẹp.



- Theo bề mặt hoàn thiện



• Quả lô mặt trơn: Thường dùng cho các hệ thống tải nhẹ, môi trường sạch, hoặc làm rulo dẫn hướng ở các đoạn không cần lực ma sát quá lớn.

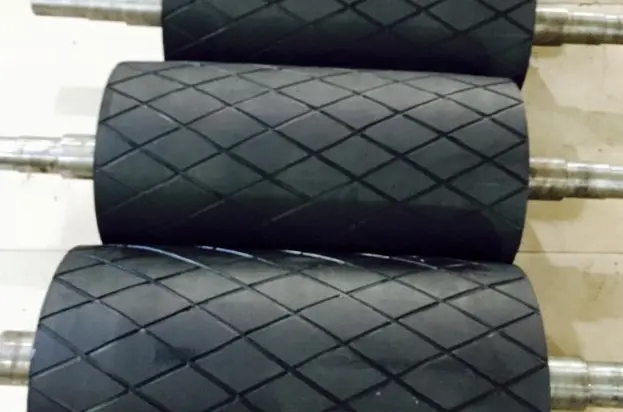

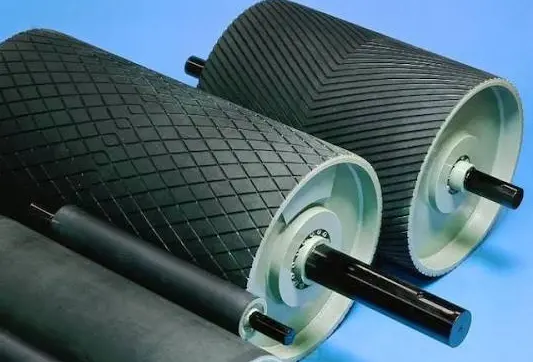

• Quả lô bọc cao su (mặt trơn hoặc xẻ rãnh ô trám/đường chéo): Tăng cường hệ số ma sát, chống mài mòn, giúp thoát nước và bụi bẩn tốt hơn. Đây là lựa chọn tối ưu cho các quả lô chủ động trong các ngành công nghiệp nặng.



Tiêu chuẩn kỹ thuật và vật liệu chế tạo quả lô băng tải

Để đảm bảo tuổi thọ và khả năng chịu tải, việc lựa chọn vật liệu và thông số kỹ thuật cho quả lô cần tuân thủ các tiêu chuẩn khắt khe:

• Vật liệu vỏ: Thép tấm SS400, ống thép đúc tiêu chuẩn, hoặc Inox 304/316 đối với các ngành yêu cầu chống gỉ sét cao như thực phẩm, hóa chất, dược phẩm.
• Vật liệu lớp bọc: Cao su tự nhiên, cao su chịu nhiệt, cao su chống dầu, hoặc nhựa Polyurethane (PU) có độ đàn hồi và độ bền cơ học cao.
• Thông số kích thước cơ bản:
  • Đường kính quả lô (D): Dao động từ 100 mm đến 800 mm (hoặc lớn hơn tùy công suất tải).
  • Chiều dài quả lô (L): Phải tương thích với khổ rộng của dây băng tải (ví dụ: B500, B600, B800, B1000, B1200...).
  • Đường kính trục (d): Thiết kế theo tải trọng chịu lực (Ø25mm đến Ø120mm hoặc lớn hơn)



Vai trò và ứng dụng của quả lô băng tải trong công nghiệp



- Vai trò cốt lõi:



• Truyền lực và duy trì chuyển động: Đảm bảo hệ thống băng tải vận hành liên tục, trơn tru, không bị gián đoạn.
• Chống trượt và bảo vệ dây băng: Lớp bọc và độ chính xác tâm của quả lô giúp dây băng chạy đúng tâm, giảm thiểu tình trạng mòn biên hay lệch băng.



- Ứng dụng thực tế:



• Ngành khai thác mỏ & vật liệu xây dựng: Vận chuyển đá, cát, sỏi, than, clinker (đòi hỏi quả lô tải nặng, kết cấu vững chắc, bọc cao su chống mài mòn cao).
• Ngành sản xuất công nghiệp & logistics: Dây chuyền lắp ráp linh kiện, hệ thống kho hàng tự động, phân phối bưu kiện.
• Ngành nông sản & chế biến thực phẩm: Vận chuyển hạt, nông sản đóng bao, bánh kẹo với yêu cầu sử dụng quả lô inox sạch sẽ, dễ vệ sinh.



Kinh nghiệm lựa chọn và bảo trì quả lô băng tải



- Tiêu chí khi lựa chọn:



• Xác định chính xác tải trọng: Phân loại rõ hệ thống thuộc nhóm tải nhẹ, tải trung bình hay tải nặng để chọn đường kính trục và độ dày vỏ phù hợp.
• Khảo sát môi trường làm việc: Môi trường ẩm ướt, hóa chất hay nhiệt độ cao đòi hỏi vật liệu chống rỉ (Inox) hoặc loại cao su chuyên dụng.
• Đồng bộ hóa thiết bị: Kích thước quả lô phải tương thích hoàn hảo với chiều rộng dây băng và công suất của động cơ.



- Hướng dẫn bảo trì, bảo dưỡng định kỳ



• Kiểm tra độ căng dây băng: Tránh để dây quá chùng gây trượt băng hoặc quá căng gây quá tải cho trục và ổ bi.
• Tra dầu mỡ ổ bi: Định kỳ kiểm tra và tra mỡ bôi trơn cho bạc đạn để giảm ma sát nhiệt, hạn chế tình trạng bó kẹt trục.
• Vệ sinh bề mặt: Thường xuyên làm sạch bụi bẩn bám trên bề mặt quả lô và lớp cao su bọc để duy trì độ bám ma sát tối ưu nhất.



Kết luận

Quả lô băng tải tuy chỉ là một bộ phận cơ khí phụ trợ nhưng lại quyết định trực tiếp đến hiệu suất, độ bền và sự an toàn của toàn bộ hệ thống băng tải. Việc đầu tư hệ thống quả lô đạt chuẩn kỹ thuật, gia công chính xác sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí sửa chữa và tối ưu hóa năng suất sản xuất.
