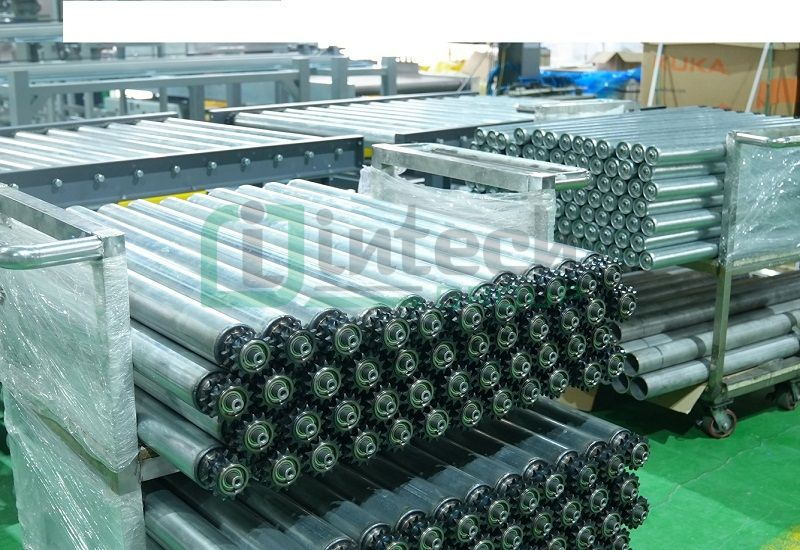

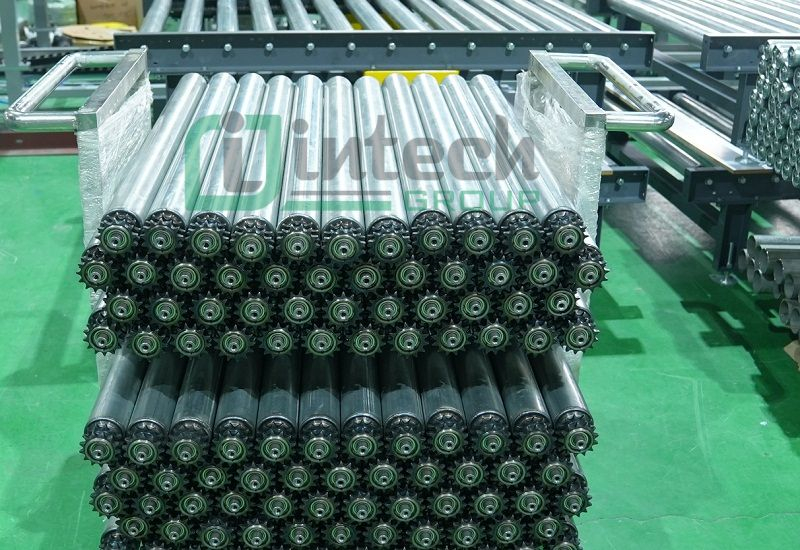

Con lăn truyền động xích là gì?

Con lăn truyền động xích (hay con lăn xích, con lăn nhông xích) là một loại con lăn đặc biệt trong hệ thống băng tải công nghiệp, có gắn thêm bánh răng xích (nhông xích) để nhận lực truyền động từ động cơ qua dây xích, dùng để vận chuyển hàng hóa nặng, yêu cầu độ chính xác cao và hoạt động ổn định trong môi trường khắc nghiệt. Nó truyền lực mạnh mẽ, đảm bảo tính đồng bộ và hiệu suất vận hành cho các hệ thống băng tải tự động.


Cấu tạo của con lăn truyền động xích



• Thân con lăn: Thường được làm bằng thép mạ kẽm, Inox, đường kính tiêu chuẩn (ví dụ: Φ 50, Φ60, Φ76 mm).
• Trục con lăn: Làm băng thép đặc chịu lực, giúp cố định và truyền mô-men xoắn
• Vòng bi: Thường là vòng bi kín, chịu tải, giúp giảm ma sát, giúp con lăn quay trơn tru.

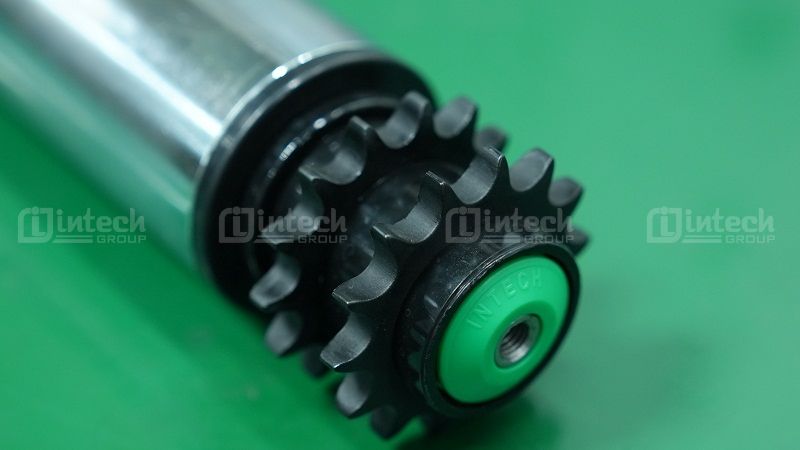

• Bộ truyền động (Bánh nhông và Xích):

+ Bánh nhông/Đĩa xích: Thường được gắn cố định vào đầu con lăn (nhông đơn hoặc nhông đôi).

+ Xích truyền động: Kết nối các con lăn với nhau và với động cơ/hộp giảm tốc.



- Nguyên lý hoạt động của con lăn truyền động xích:

Động cơ quay làm quay bánh xích chủ động. Bánh xích này kéo theo dây xích, và lực kéo của xích sẽ làm quay con lăn bị động, giúp băng tải di chuyển.




Đặc điểm nổi bật của con lăn truyền động xích:

• Con lăn truyền động xích không có hiện tượng bị trượt như truyền động đai, có thể làm việc khi quá tải đột ngột, hiệu suất truyền động cao.
• Cụm chịu tải bao gồm một ổ bi chính xác, một vỏ polymer và nắp đậy kín . Tạo nên một con lăn kiểu dáng đẹp, bề mặt mịn và chạy êm.
• Thiết kế của nắp sau bảo vệ các ổ đỡ ngăn bụi và nước tràn vào con lăn gây hư hỏng vòng bi.
• Tốc độ tối đa không vượt quá 90m/phút, tải trọng max có thể lên đến 500kg/m.
• Nhiệt độ: - 5 ℃ ~ + 40 ℃.

Ưu điểm của con lăn truyền động xích


• Truyền động mạnh mẽ: Có khả năng chịu tải cao, phù hợp để vận chuyển các vật liệu, hàng hóa có trọng lượng lớn.
• Chính xác và ổn định: Truyền động chính xác, đồng bộ, giảm thiểu trượt và tổn thất năng lượng, hoạt động ổn định ngay cả trong môi trường khắc nghiệt.
• Chịu tải nặng: Do sử dụng hệ thống xích và vật liệu thường là thép, con lăn nhông có khả năng chịu tải trọng lớn, phù hợp cho vận chuyển Pallet, thùng hàng nặng, hoặc các bộ phận máy móc lớn.
• Độ bền cao: Vật liệu chắc chắn kết hợp với cơ cấu truyền động cơ học mạnh mẽ giúp hệ thống hoạt động ổn định và có tuổi thọ cao, ngay cả trong môi trường khắc nghiệt (bụi bẩn, nhiệt độ).
• Dễ bảo trì: Nếu một con lăn bị hỏng, việc tháo lắp và thay thế con lăn đó trong chuỗi truyền động tương đối dễ dàng và không ảnh hưởng đến toàn bộ hệ thống.
• Truyền động đồng bộ: Toàn bộ con lăn trong hệ thống quay với cùng một tốc độ do được liên kết cơ học bằng xích, đảm bảo hàng hóa di chuyển trơn tru và không bị chồng chéo.

Ứng dụng phổ biến của con lăn truyền động xích:

Con lăn nhông thường được sử dụng trong các hệ thống băng tải cần:

• Vận chuyển hàng hóa nặng, tải trọng lớn (như pallet, thùng carton lớn, khuôn mẫu).
• Yêu cầu tốc độ ổn định và đồng bộ giữa các con lăn.
• Làm việc trong môi trường công nghiệp khắc nghiệt, cần độ bền cao.

Tiêu chí lựa chọn con lăn nhông phù hợp

• Thép mạ kẽm: Phổ biến nhất, giá tốt, dùng trong môi trường khô.
• Inox 304/316: Dùng trong môi trường ẩm ướt, hóa chất, hoặc tiêu chuẩn vệ sinh thực phẩm.

• Đường kính con lăn: Quyết định khả năng chịu tải. Đường kính càng lớn, khả năng chịu tải càng cao.
• Chiều dài con lăn: Phụ thuộc vào chiều rộng của sản phẩm vận chuyển.

• Nhông đơn: Thích hợp cho băng tải nhỏ, tải nhẹ hơn, và khoảng cách giữa các con lăn ngắn.
• Nhông kép: Dùng cho băng tải tải nặng, khoảng cách con lăn lớn, hoặc cần lực truyền mạnh mẽ hơn.

Địa chỉ cung cấp con lăn truyền động xích uy tín

- Tại sao nên lựa chọn con lăn truyền động xích của Intech?

Hệ thống con lăn truyền động xích của Intech là lựa chọn lý tưởng cho các ứng dụng vận chuyển tải nặng và cần sự ổn định tuyệt đối:


• Chịu tải lớn và bền bỉ: Con lăn được chế tạo từ thép chịu lực (hoặc Inox 304/316 theo yêu cầu), kết hợp cơ chế truyền động ăn khớp bằng xích và bánh nhông, đảm bảo khả năng vận chuyển tải trọng cực lớn (như pallet, thùng hàng nặng) một cách an toàn và liên tục.
• Đồng bộ và chính xác: Cơ chế truyền động xích giúp loại bỏ hoàn toàn hiện tượng trượt, đảm bảo tốc độ của tất cả con lăn luôn đồng bộ, mang lại hiệu suất truyền động cao và ổn định hơn so với truyền động đai.
• Thiết kế tùy chỉnh: Intech Group nhận gia công, sản xuất con lăn với các vật liệu, đường kính, và cấu hình nhông đơn/đôi khác nhau theo đúng yêu cầu kỹ thuật và môi trường làm việc đặc thù của khách hàng (chịu nhiệt, chống ăn mòn, v.v.).

- Con lăn truyền động xích Intech bao gồm những loại chính sau:

• Con lăn truyền động xích đơn R2214RT, R2311RT, R2411RT (Hình ảnh dưới);
• Con lăn truyền động xích đôi R2224RT, R2321RT, R2421RT (Hình ảnh dưới);
• Con lăn truyền động xích côn R2624RT (Hình ảnh dưới);



R2214RT	R2224RT	R2311RT
R2321RT	R2411RT	R2421RT
R2624RT



- Thông tin liên hệ:



Hãy liên hệ với Intech Group ngay hôm nay để được tư vấn chuyên sâu và nhận báo giá chi tiết về các giải pháp con lăn truyền động xích phù hợp với quy mô sản xuất của bạn:


• Điện thoại: 0966.966.032 - 0986.448.456
• Email: info@intech-group.vn
• Địa chỉ: Lô 6, Cụm Công Nghiệp Lai Xá, Phường Tây Tựu, Thành Phố Hà Nội
