Bánh xe băng tải: Cấu tạo, vật liệu và cách tính tải trọng chuẩn

15-06-2026 20

Bánh xe băng tải đóng vai trò cốt lõi trong việc tối ưu hóa tính cơ động, giúp dịch chuyển toàn bộ hệ thống linh hoạt và uốn xoay theo nhiều quỹ đạo địa hình nhà xưởng khác nhau. Đồng thời, cơ chế khóa của bánh xe giúp cố định vị trí chắc chắn, phân tán tải trọng và chống trôi trượt do lực quán tính của hàng hóa hay rung động từ motor truyền động.

Mục lục

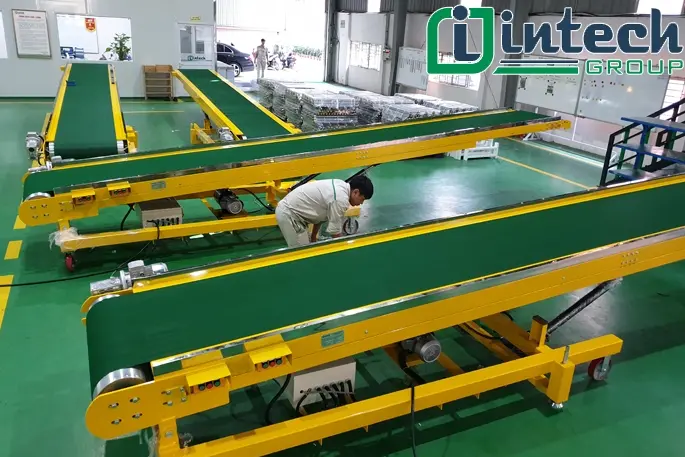

Trong các hệ thống logistics, kho bãi và dây chuyền sản xuất hiện đại, tính linh hoạt và khả năng cơ động của thiết bị luôn được ưu tiên hàng đầu. Để các hệ thống băng tải như băng tải PVC di động, băng tải con lăn xếp hay băng tải cánh bướm nâng hạ vận hành mượt mà, bánh xe băng tải (bánh xe chịu lực/con caster) chính là linh kiện cốt lõi.

Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện từ cấu tạo, phân loại vật liệu đến công thức tính tải trọng chuẩn xác nhất khi thiết kế hệ thống băng tải di động.

Bánh xe băng tải là gì? Vai trò trong hệ thống chuyển động

Bánh xe băng tải là cụm bánh xe chịu lực chuyên dụng được gắn dưới hệ thống khung chân của băng tải. Khác với các dòng bánh xe đẩy hàng thông thường, bánh xe dùng cho băng tải yêu cầu khắt khe hơn về độ bền cơ học, khả năng chịu tải tĩnh (khi băng tải đứng yên tải hàng) và tải động (khi di chuyển hệ thống giữa các vị trí).

Vai trò chính của bánh xe trong hệ thống băng tải:

Tối ưu hóa tính cơ động: Giúp dịch chuyển toàn bộ hệ thống băng tải dài hàng chục mét chỉ với lực đẩy tay của 1-2 công nhân.
Cố định vị trí an toàn: Hệ thống khóa bánh xe giúp băng tải không bị dịch chuyển, rung lắc do lực quán tính của hàng hóa hoặc lực vặn của motor truyền động.

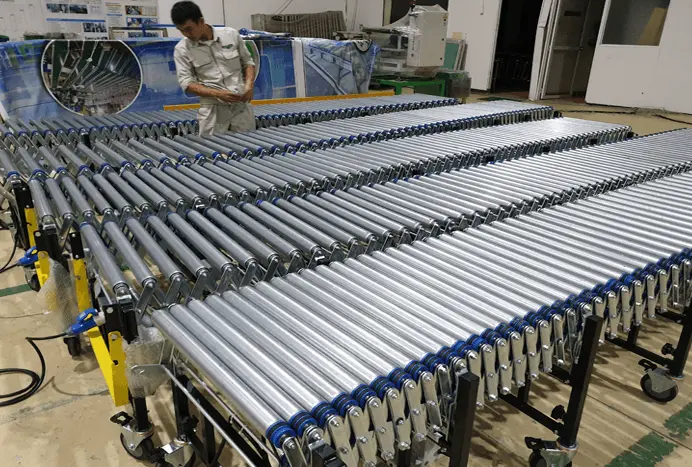

Điều chỉnh hướng dòng chảy hàng hóa: Đặc biệt quan trọng đối với dòng bánh xe băng tải con lăn xếp, giúp định hình các góc cong theo địa hình nhà xưởng.

Cấu tạo cơ bản của bánh xe băng tải

Cấu tạo của một bộ bánh xe băng tải hoàn chỉnh bao gồm 4 bộ phận chính sau:

Cụm càng chịu lực: Khung thép tấm dày (mạ kẽm hoặc sơn tĩnh điện) gồm mặt đế bắt bulong vào chân băng tải và cổ xoay 360 độ (đối với bánh xoay) để điều hướng.
Thân bánh xe: Gồm lõi cứng bên trong (bằng gang, thép hoặc nhựa) và lớp vỏ/lốp bọc bên ngoài (phổ biến nhất là nhựa PU giúp chịu tải cao và bảo vệ mặt sàn).
Hệ thống trục và vòng bi: Bulong trục xuyên ngang kết hợp với vòng bi (bạc đạn) ép ở tâm bánh xe giúp giảm ma sát và đảm bảo chuyển động lăn mượt mà.
Bộ phận khóa (Phanh): Lẫy phanh cơ khí khi kích hoạt sẽ khóa cứng cả vòng quay lẫn cổ xoay 360 độ, giữ băng tải hoàn toàn cố định khi vận hành.

Thông số kỹ thuật của bánh xe băng tải

Khi lựa chọn hoặc thiết kế hệ thống, cần nắm thông số kỹ thuật cốt lõi sau đây của bánh xe băng tải để đảm bảo tính đồng bộ và khả năng chịu tải của thiết bị:

Đường kính bánh xe: Thường ký hiệu là D (đơn vị: mm). Các kích thước tiêu chuẩn cho băng tải gồm: 75mm, 100mm, 130mm, 150mm, đến 200mm. Đường kính càng lớn thì lực cản lăn càng nhỏ, giúp băng tải vượt qua các gờ, rãnh sàn càng dễ dàng.
Chiều rộng bánh xe: Chiều rộng bề mặt lốp tiếp xúc với mặt sàn (thường từ 32mm đến 50mm). Bánh xe càng rộng thì khả năng phân tán tải trọng xuống sàn càng tốt.
Chiều cao tổng thể: Khoảng cách từ mặt sàn lên đến mặt đế của bánh xe. Thông số này quyết định độ cao gầm và tổng chiều cao của băng tải.
Kích thước tấm đế: Chiều dài x Chiều rộng của tấm thép bắt vào chân băng tải (ví dụ: 100 x 115 mm).
Tâm lỗ bulong: Khoảng cách giữa các tâm lỗ khoét sẵn để bắt bulong cố định. Kích thước lỗ để chọn bulong (thường là M8, M10 hoặc M12).
Loại vòng bi: Vòng bi cầu 6202, 6203 (cho chuyển động mượt) hoặc Vòng bi đũa (Roller Bearing - cho tải nặng, chịu va đập).
Nhiệt độ vận hành: Biên độ nhiệt mà bánh xe làm việc ổn định (ví dụ: -20^oC đến +80^oC). Riêng các dòng bánh xe chịu nhiệt cho buồng sấy băng tải có thể chịu tới +250^oC.

Phân loại bánh xe khung chân băng tải phổ biến

Dựa trên chức năng và kết cấu cơ học, các kỹ sư thường chia bánh xe lắp cho băng tải thành 3 loại cơ bản:

1. Bánh xe xoay 360 độ (Swivel Casters)

Loại bánh xe này tích hợp vòng bi xoay ở cổ trục, cho phép xoay tự do 360 độ để điều hướng linh hoạt. Đây là phụ kiện bắt buộc trên các hệ thống băng tải cần bo góc hẹp hoặc băng tải con lăn linh hoạt thu giãn tại các cửa kho container.

2. Bánh xe xoay có khóa kép

Đây là dòng bánh xe được ứng dụng nhiều nhất trên các loại băng tải PVC di động. Khi gạt chốt khóa, cơ chế phanh sẽ khóa đồng thời cả hướng xoay 360 độ của cổ trục và vòng quay của bánh xe. Điều này đảm bảo an toàn tuyệt đối, chống trôi trượt khi băng tải đang hoạt động ở độ dốc lớn.

3. Bánh xe cố định

Dòng bánh xe này chỉ cho phép hệ thống di chuyển theo một đường thẳng tịnh tiến (tiến hoặc lùi). Trong thực tế thiết kế, người ta thường phối hợp: Lắp 2 bánh xe xoay phía trước để định hướng và 2 bánh xe cố định phía sau để giữ thăng bằng ổn định cho các hệ thống băng tải dài.

Các loại vật liệu bánh xe băng tải và môi trường ứng dụng

Việc lựa chọn vật liệu lớp vỏ và lõi bánh xe quyết định trực tiếp đến tuổi thọ linh kiện, độ ồn và mức độ bảo vệ mặt sàn nhà xưởng.

Vật liệu bánh xe	Đặc tính kỹ thuật	Môi trường ứng dụng tối ưu
Polyurethane (PU / TPU)	Tải trọng cao, chống xé rách tốt, chịu dầu mỡ tốt, giảm chấn và giảm ồn vượt trội, không để lại vết hằn trên sàn.	Sàn nhà xưởng sơn Epoxy, kho vận Logistics, nhà máy điện tử, may mặc.
Nylon (PA / PP)	Độ cứng bề mặt rất cao, lực cản lăn cực nhỏ giúp đẩy nhẹ nhàng, chịu nước, hóa chất và axit nồng độ thấp.	Ngành chế biến thực phẩm, thủy hải sản, phòng sạch dược phẩm (thường xuyên tẩy rửa)
Cao su (Rubber / TPR)	Độ đàn hồi cao, hấp thụ rung động cực tốt, vận hành êm ái tuyệt đối. Tải trọng ở mức trung bình.	Môi trường y tế, phòng thí nghiệm, vận chuyển hàng hóa dễ vỡ.
Gang / Thép (Cast Iron)	Sức chịu tải cực hạn, chịu được nhiệt độ cao, chịu mài mòn cơ học mạnh. Có thể gây xước và hỏng mặt sàn	Xưởng đúc, luyện kim, chế tạo cơ khí nặng, các lò sấy công nghiệp.

Tiêu chí kỹ thuật lựa chọn bánh xe cho hệ thống băng tải

Để hệ thống băng tải vận hành bền bỉ, không bị sập khung hay kẹt bánh sau một thời gian ngắn, việc tính toán kỹ thuật cần tuân theo các tiêu chí sau:

- Công thức tính tải trọng bánh xe chuẩn xác

Tải trọng tối đa đặt lên mỗi bánh xe không được tính bằng tổng khối lượng chia đều cho số lượng bánh xe, vì mặt sàn nhà xưởng luôn có sai số lồi lõm (khiến tải trọng dồn vào ít bánh hơn). Công thức chuẩn trong thiết kế cơ khí là:

T = (W_b + W_h)/(N - 1)

Trong đó:

T: Tải trọng định mức cần chọn cho từng bánh xe (kg).
W_b: Tự trọng của toàn bộ hệ thống băng tải (khung thép, motor, con lăn, dây đai...) (kg).
W_h: Khối lượng hàng hóa tối đa phân bổ trên băng tải tại một thời điểm (kg).
N: Tổng số lượng bánh xe lắp trên băng tải. (Ví dụ: Hệ thống lắp 4 bánh xe thì hệ số chia chỉ là 4 - 1 = 3).

- Kiểu liên kết với chân khung:

Lắp mặt đế: Sử dụng tấm mã hình chữ nhật có 4 lỗ bắt bulong vuông góc vào đáy khung chân. Kiểu này chịu lực vặn và momen xoắn cực tốt, chuyên dùng cho băng tải tải trọng trung bình đến nặng.
Lắp trục ren: Liên kết bằng một thanh ren bắn thẳng vào lòng ống thép chân băng tải, phù hợp cho hệ thống siêu nhẹ hoặc cần tinh chỉnh chiều cao thủ công.

- Loại vòng bi (bạc đạn) sử dụng:

Vòng bi cầu: Giảm ma sát tối đa, di chuyển nhẹ nhàng, không tiếng ồn.
Vòng bi đũa: Diện tích tiếp xúc lớn giúp chịu lực va đập tốt khi hàng hóa nặng đổ từ trên cao xuống băng tải.

Hướng dẫn bảo dưỡng bánh xe băng tải đúng cách tăng độ bền

Bánh xe là bộ phận tiếp xúc trực tiếp với mặt sàn, rất dễ bị ảnh hưởng bởi tạp chất công nghiệp. Để tăng tuổi thọ hệ thống, doanh nghiệp cần lưu ý quy trình bảo dưỡng định kỳ:

Vệ sinh dị vật: Kiểm tra thường xuyên để loại bỏ màng PE, dây rợ, vụn chỉ hay băng dính quấn vào trục bánh xe gây kẹt vòng bi.
Tra dầu mỡ định kỳ: Bơm mỡ chuyên dụng vào vú mỡ của cổ xoay 360 độ và trục bánh xe từ 3 - 6 tháng một lần.
Thay thế kịp thời: Khi lớp vỏ PU có dấu hiệu bong tróc, nứt vỡ hoặc bánh xe bị mòn lệch cốt, cần thay thế ngay để tránh làm mất cân bằng hệ thống khung chân băng tải.

Kết luận

Việc lựa chọn đúng chủng loại, vật liệu và tải trọng của bánh xe băng tải không chỉ giúp hệ thống vận hành êm ái, linh hoạt mà còn tiết kiệm chi phí sửa chữa, bảo dưỡng cho doanh nghiệp. Khi thiết kế, hãy luôn tham khảo ý kiến từ các đơn vị sản xuất băng tải uy tín để có cấu hình tối ưu nhất cho nhà xưởng của bạn.
