Động cơ băng tải là gì? Vai trò - Cấu tạo - Phân loại - Ứng dụng
03-06-2026 14
Để hệ thống băng tải vận hành ổn định và chịu được tải trọng lớn, tất cả đều phụ thuộc vào động cơ băng tải (motor băng tải) – bộ phận quyết định hiệu suất, độ bền và khả năng tiết kiệm chi phí của toàn bộ dây chuyền.
Mục lục
Bài viết này sẽ cung cấp cái nhìn toàn diện từ khái niệm, cấu tạo, phân loại đến hướng dẫn cách tính toán và lựa chọn loại motor tối ưu nhất cho nhu cầu của bạn.

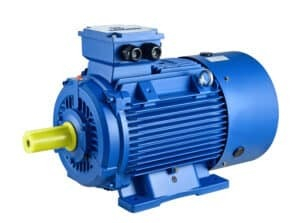

Động cơ băng tải (motor băng tải) là bộ phận truyền động quan trọng trong hệ thống băng tải, có nhiệm vụ chuyển đổi điện năng thành cơ năng để tạo chuyển động quay, từ đó dẫn động tang chủ động hoặc các cơ cấu truyền động giúp dây băng tải vận hành liên tục.
Hiểu rõ cấu tạo motor băng tải giúp doanh nghiệp lựa chọn đúng thiết bị, tối ưu hiệu suất và nâng cao tuổi thọ hệ thống.
Phần động cơ điện là bộ phận cốt lõi tạo ra chuyển động quay cho motor băng tải. Đây là nơi diễn ra quá trình chuyển đổi điện năng thành cơ năng.
Trong hầu hết hệ thống băng tải, motor thường được kết hợp với hộp giảm tốc nhằm tối ưu tốc độ và lực kéo.
- Chức năng giảm tốc độ: Động cơ điện thường có tốc độ quay khá cao, dao động khoảng:
- Tăng mô-men xoắn: Khi tốc độ giảm, mô-men xoắn đầu ra sẽ tăng lên.
Lợi ích:
Đây là lý do motor giảm tốc được sử dụng phổ biến trong hệ thống băng tải công nghiệp.
- Các tỷ số truyền phổ biến
Một số tỷ số truyền hộp giảm tốc thường dùng: 1:10, 1:20, 1:30, 1:50, 1:60, 1:100
Việc lựa chọn tỷ số truyền phụ thuộc vào:
Trục đầu ra là bộ phận trực tiếp truyền chuyển động từ motor đến hệ thống băng tải.
- Truyền mô-men đến tang băng tải
Sau khi nhận mô-men từ hộp giảm tốc, trục đầu ra sẽ:
Motor băng tải thường phải hoạt động liên tục nhiều giờ nên hệ thống làm mát đóng vai trò rất quan trọng.
- Vai trò trong vận hành liên tục
- Giảm quá nhiệt động cơ
Một số motor công suất lớn còn sử dụng:
Ngoài motor cơ khí, hệ thống điều khiển giúp tối ưu khả năng vận hành và tự động hóa.
- Biến tần: Đây là thiết bị phổ biến trong các hệ thống băng tải hiện đại.
Biến tần được sử dụng để:
- Bộ điều tốc: Thiết bị này đặc biệt quan trọng trong dây chuyền cần đồng bộ tốc độ.
Bộ điều tốc hỗ trợ:
- Tủ điện điều khiển: Tủ điện là trung tâm điều khiển toàn bộ hệ thống băng tải, giúp motor hoạt động an toàn, ổn định và dễ dàng tích hợp tự động hóa.
Thành phần thường gồm:
Quy trình truyền động của cụm motor băng tải diễn ra theo chuỗi chuyển hóa năng lượng tuyến tính sau:
Cấp điện --> Motor quay tốc độ cao --> Qua hộp giảm tốc (Giảm vòng quay, tăng lực kéo) -->
Trục ra kéo Puly chủ động quay --> Dây băng tải chuyển động
Chi tiết: Khi dòng điện được cấp vào, rotor của motor điện sẽ quay với tốc độ cao nhưng lực kéo (mô-men) lúc này còn yếu. Trục motor truyền chuyển động này vào hệ thống bánh răng bên trong hộp giảm tốc.
Qua các tầng bánh răng, tốc độ quay giảm xuống đáng kể nhưng lực kéo được khuếch đại lên tối đa. Trục ra của hộp giảm tốc quay sẽ kéo theo puly chủ động của băng tải quay, từ đó tạo ra lực ma sát kéo toàn bộ dây băng đai hoặc xích chuyển động tịnh tiến để vận chuyển hàng hóa.

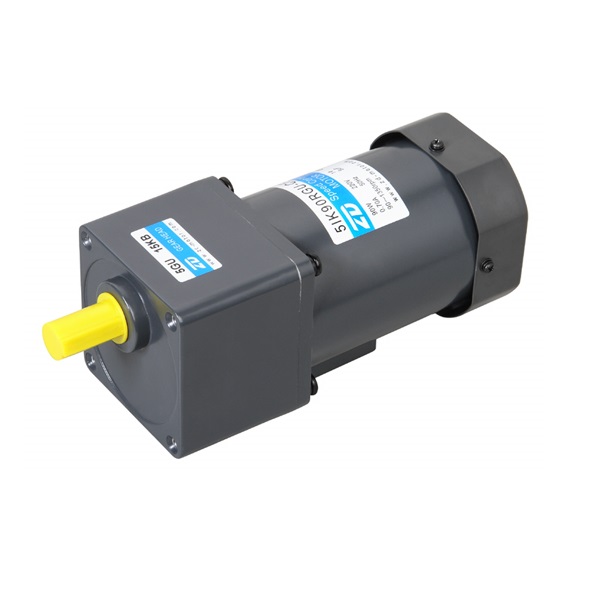

.jpg "Có nhiều loại động cơ băng tải được sử dụng")
Việc lựa chọn đúng loại motor không chỉ giúp hệ thống hoạt động ổn định mà còn tối ưu chi phí đầu tư, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
Dưới đây là các loại motor băng tải được sử dụng phổ biến trong công nghiệp hiện nay.
Đây là dòng động cơ được sử dụng nhiều nhất trong các hệ thống băng tải hiện nay. Motor giảm tốc là loại động cơ được kết hợp giữa động cơ điện và hộp giảm tốc nhằm giảm tốc độ quay đầu ra đồng thời tăng mô-men xoắn.
- Đặc điểm:
Motor giảm tốc thường bao gồm:
- Đặc trưng của loại motor này là:
- Ưu điểm:
- Ứng dụng:
Động cơ AC (động cơ xoay chiều) là loại motor sử dụng nguồn điện xoay chiều để tạo chuyển động quay.
- Cấu tạo đơn giản: Thiết kế ít chi tiết giúp giảm chi phí bảo trì.
- Ưu điểm nổi bật: Động cơ AC đặc biệt phù hợp với môi trường công nghiệp cần vận hành liên tục.
- Chi phí hợp lý: Đây là lựa chọn phổ biến cho các hệ thống cần tối ưu chi phí đầu tư.
Động cơ DC hoạt động bằng nguồn điện một chiều và được đánh giá cao nhờ khả năng điều chỉnh tốc độ linh hoạt.
- Ưu điểm của motor DC:
- Nhược điểm: Khả năng chịu tải lớn thường kém hơn motor AC công nghiệp.
- Ứng dụng:
Động cơ DC phù hợp tải nhẹ, thường được dùng cho:
Motor servo là loại động cơ điều khiển chính xác, được sử dụng nhiều trong hệ thống tự động hóa hiện đại.
- Độ chính xác cao:
- Điều khiển vị trí tốt: Điều này giúp kiểm soát chính xác vị trí và chuyển động.
Servo sử dụng:
- Ứng dụng tự động hóa
Servo thường xuất hiện trong:
Động cơ bước hoạt động bằng cách quay theo từng bước góc xác định thay vì quay liên tục.
Điều khiển theo bước
- Đặc điểm nổi bật: Stepper phù hợp khi cần định lượng hoặc định vị cơ bản.
- Ứng dụng phổ biến: Dùng trong dây chuyền nhỏ
Hạn chế của động cơ bước là hiệu suất giảm khi tải lớn hoặc tốc độ cao.
Motor tang trống là loại động cơ tích hợp hoàn toàn bên trong tang dẫn động của băng tải.
- Thiết kế tích hợp: Toàn bộ các bộ phận sau được đặt bên trong tang trống, giúp giảm số lượng linh kiện bên ngoài, tối ưu không gian, tăng tính thẩm mỹ:
- Ưu điểm nổi bật:
- Ứng dụng: Đây là giải pháp phổ biến cho các hệ thống hiện đại.
Motor tang trống thường được sử dụng trong:
Việc phân loại motor băng tải theo công suất giúp doanh nghiệp lựa chọn đúng loại động cơ phù hợp với tải trọng, tốc độ vận chuyển và môi trường làm việc. Công suất motor thường được tính bằng kW (kilowatt) hoặc HP (mã lực), quyết định khả năng kéo tải và hiệu suất vận hành của hệ thống băng tải.
1. Công suất nhỏ (Dưới 0.75 kW / < 1 HP)
2. Công suất trung bình thấp (0.75 kW – 3.7 kW / 1 - 5 HP)
3. Công suất trung bình lớn (5.5 kW – 22 kW / 7.5 - 30 HP)
4. Công suất lớn (Trên 22 kW / > 30 HP)
Khi lựa chọn động cơ cho băng tải, việc xác định chính xác các thông số kỹ thuật là yếu tố quyết định để hệ thống vận hành ổn định, bền bỉ và tiết kiệm năng lượng. Dưới đây là các thông số quan trọng nhất bạn cần lưu ý:
Đây là thông số quan trọng nhất, quyết định khả năng kéo tải của động cơ.
Cách xác định: Tính công suất động cơ dựa trên tổng khối lượng hàng hóa trên băng tải, khối lượng của dây băng/con lăn, hệ số ma sát, tốc độ băng tải và góc nghiêng (nếu có).
Lưu ý: Luôn chọn động cơ có công suất lớn hơn công suất tính toán thực tế khoảng 15% - 30% (hệ số dự phòng) để đảm bảo an toàn khi băng tải khởi động lúc đầy tải hoặc khi dòng điện trồi sụt.
Tốc độ của động cơ định hình tốc độ di chuyển của băng tải.
Các loại động cơ phổ biến thường có tốc độ: 4 cực (4P ~ 1450 rpm), 2 cực (2P ~ 2800 rpm) hoặc 6 cực (6P ~ 9600 rpm). Trong ngành băng tải, động cơ 4 cực (đạt khoảng 1450 vòng/phút) là loại được dùng phổ biến nhất nhờ độ bền và mô-men xoắn ổn định.
Động cơ điện thông thường có tốc độ rất cao (ví dụ 1450 vòng/phút), trong khi băng tải cần chạy chậm và lực kéo mạnh. Do đó, bắt buộc phải lắp thêm hộp giảm tốc.
Công thức sơ bộ: i = Tốc độ động cơ (rpm) / Tốc độ đầu ra yêu cầu (rpm)
Tỷ số truyền i càng lớn thì tốc độ băng tải càng chậm nhưng lực kéo (mô-men xoắn) sẽ càng mạnh.
Mô-men xoắn là lực quay của động cơ. Đối với băng tải, mô-men xoắn khởi động là cực kỳ quan trọng. Khi băng tải đang đứng yên và chất đầy hàng, động cơ cần một lực cực lớn để thắng lực ma sát tĩnh ban đầu. Nếu mô-men xoắn quá nhỏ, động cơ sẽ bị kẹt, nóng và cháy.
Tùy thuộc vào không gian lắp đặt và hướng thiết kế của băng tải để chọn loại phù hợp:
- Điện áp: Cần chọn loại phù hợp với nguồn điện tại nơi sử dụng.
Băng tải thường làm việc trong môi trường nhiều bụi (nhà máy xi măng, than) hoặc ẩm ướt (chế biến thực phẩm, thủy sản).
Băng tải công nghiệp thường chạy liên tục nhiều giờ liền hoặc chạy 24/7. Bạn cần chọn động cơ có chế độ làm việc S1 (Liên tục - Continuous Duty) để đảm bảo tuổi thọ cho máy.
Để hệ thống băng tải vận hành bền bỉ, đạt hiệu suất tối đa và giảm thiểu chi phí sửa chữa, việc tuân thủ các tiêu chuẩn kỹ thuật trong lắp đặt, bảo dưỡng cũng như nhận biết sớm các dấu hiệu hư hỏng là điều tối quan trọng. Dưới đây là cẩm nang kỹ thuật chi tiết.
Quá trình lắp đặt động cơ bước đầu quyết định đến 70% tuổi thọ của thiết bị. Khi tiến hành lắp ráp cụm động cơ giảm tốc vào hệ thống khung băng tải, kỹ sư cần đặc biệt lưu ý:
Hộp số và mô tơ hoạt động liên tục trong môi trường công nghiệp thường phải chịu nhiệt độ cao và bụi bẩn. Quy trình bảo dưỡng cần thực hiện định kỳ:
- Kiểm tra và thay dầu nhớt hộp giảm tốc:
- Vệ sinh hệ thống tản nhiệt của mô tơ:
- Đo độ rơ vòng bi và kiểm tra độ mòn bánh răng:
Trong quá trình vận hành, khi xảy ra sự cố, người vận hành có thể tham khảo bảng bắt bệnh nhanh dưới đây:
Tại sao động cơ quyết định hiệu suất vận hành của băng tải?
Motor băng tải là bộ phận quan trọng quyết định khả năng vận hành, tải trọng và hiệu suất của toàn bộ hệ thống băng tải. Việc lựa chọn đúng loại motor và công suất phù hợp sẽ giúp hệ thống hoạt động ổn định, tiết kiệm điện năng và tăng tuổi thọ thiết bị.
Trước khi đầu tư, cần tính toán kỹ các yếu tố như tải trọng, tốc độ, môi trường làm việc và tham khảo tư vấn kỹ thuật để lựa chọn giải pháp phù hợp, tối ưu chi phí và hiệu quả vận hành.
Động cơ băng tải là gì?
Động cơ băng tải (motor băng tải) là bộ phận truyền động quan trọng trong hệ thống băng tải, có nhiệm vụ chuyển đổi điện năng thành cơ năng để tạo chuyển động quay, từ đó dẫn động tang chủ động hoặc các cơ cấu truyền động giúp dây băng tải vận hành liên tục.
Cấu tạo của động cơ băng tải gồm những gì?
Hiểu rõ cấu tạo motor băng tải giúp doanh nghiệp lựa chọn đúng thiết bị, tối ưu hiệu suất và nâng cao tuổi thọ hệ thống.
1. Phần động cơ điện
Phần động cơ điện là bộ phận cốt lõi tạo ra chuyển động quay cho motor băng tải. Đây là nơi diễn ra quá trình chuyển đổi điện năng thành cơ năng.
- Stato (Stator): Stato là phần đứng yên của động cơ, được lắp cố định bên trong vỏ motor. Bộ phận này thường bao gồm: Lõi thép kỹ thuật điện ghép từ nhiều lá thép mỏng, các rãnh chứa cuộn dây điện từ, vỏ bảo vệ bên ngoài Chức năng chính của stato là tạo ra từ trường quay khi được cấp điện, đóng vai trò nền tảng cho quá trình vận hành của motor.
- Rotor: Rotor là phần quay của động cơ, được đặt bên trong stato và gắn trực tiếp với trục motor. Nhiệm vụ của rotor là nhận tác động từ trường do stato tạo ra, sinh chuyển động quay, truyền mô-men xoắn ra trục động cơ. Rotor thường được chế tạo từ lõi thép kỹ thuật điện kết hợp thanh dẫn bằng nhôm hoặc đồng nhằm nâng cao hiệu suất hoạt động.
- Cuộn dây điện từ: Cuộn dây điện từ được bố trí trong các rãnh của stato và là nơi nhận nguồn điện cấp vào động cơ. Vai trò của cuộn dây là tạo từ trường điện từ, sinh lực điện từ tác động lên rotor, quyết định công suất và hiệu suất vận hành của motor. Chất lượng cuộn dây ảnh hưởng lớn đến khả năng chịu tải, tuổi thọ và mức tiêu hao điện năng của động cơ.
2. Hộp giảm tốc

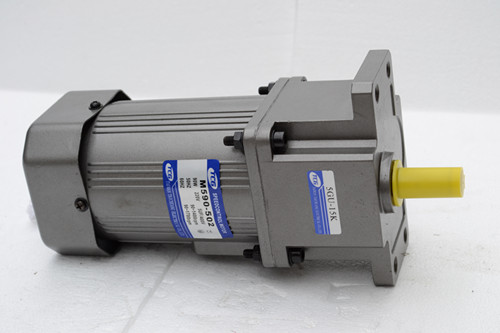

Trong hầu hết hệ thống băng tải, motor thường được kết hợp với hộp giảm tốc nhằm tối ưu tốc độ và lực kéo.
- Chức năng giảm tốc độ: Động cơ điện thường có tốc độ quay khá cao, dao động khoảng:
- 750 vòng/phút
- 1.000 vòng/phút
- 1.450 vòng/phút
- 2.900 vòng/phút
- Tăng mô-men xoắn: Khi tốc độ giảm, mô-men xoắn đầu ra sẽ tăng lên.
Lợi ích:
- Kéo tải nặng tốt hơn
- Giảm hiện tượng hụt tải
- Hỗ trợ khởi động ổn định
Đây là lý do motor giảm tốc được sử dụng phổ biến trong hệ thống băng tải công nghiệp.
- Các tỷ số truyền phổ biến
Một số tỷ số truyền hộp giảm tốc thường dùng: 1:10, 1:20, 1:30, 1:50, 1:60, 1:100
Việc lựa chọn tỷ số truyền phụ thuộc vào:
- Tốc độ yêu cầu
- Tải trọng vận chuyển
- Đường kính tang băng tải
3. Trục đầu ra
Trục đầu ra là bộ phận trực tiếp truyền chuyển động từ motor đến hệ thống băng tải.
- Truyền mô-men đến tang băng tải
Sau khi nhận mô-men từ hộp giảm tốc, trục đầu ra sẽ:
- Kết nối với tang chủ động
- Truyền lực kéo cho băng tải
- Duy trì chuyển động ổn định
- Khớp nối trực tiếp
- Pulley
- Xích tải
- Bánh răng truyền động
- Trục đầu ra cần đáp ứng các yêu cầu:
- Chịu xoắn tốt
- Chống mài mòn
- Hạn chế cong vênh
- Chịu tải liên tục
4. Bộ làm mát và quạt tản nhiệt
Motor băng tải thường phải hoạt động liên tục nhiều giờ nên hệ thống làm mát đóng vai trò rất quan trọng.
- Vai trò trong vận hành liên tục
- Bộ làm mát giúp:
- Duy trì nhiệt độ ổn định
- Bảo vệ cuộn dây điện
- Giảm nguy cơ suy giảm hiệu suất
- Giảm quá nhiệt động cơ
- Quạt tản nhiệt và khe thông gió hỗ trợ:
- Tản nhiệt nhanh
- Giảm nhiệt độ bề mặt motor
- Tăng tuổi thọ vòng bi và cuộn dây
Một số motor công suất lớn còn sử dụng:
- Quạt làm mát cưỡng bức
- Hệ thống giải nhiệt độc lập
- Làm mát bằng dầu
5. Hệ thống điều khiển đi kèm
Ngoài motor cơ khí, hệ thống điều khiển giúp tối ưu khả năng vận hành và tự động hóa.
- Biến tần: Đây là thiết bị phổ biến trong các hệ thống băng tải hiện đại.
Biến tần được sử dụng để:
- Điều chỉnh tốc độ motor
- Khởi động mềm
- Tiết kiệm điện năng
- Giảm dòng khởi động
- Bộ điều tốc: Thiết bị này đặc biệt quan trọng trong dây chuyền cần đồng bộ tốc độ.
Bộ điều tốc hỗ trợ:
- Giữ tốc độ ổn định
- Điều chỉnh tốc độ linh hoạt
- Đáp ứng yêu cầu sản xuất khác nhau
- Tủ điện điều khiển: Tủ điện là trung tâm điều khiển toàn bộ hệ thống băng tải, giúp motor hoạt động an toàn, ổn định và dễ dàng tích hợp tự động hóa.
Thành phần thường gồm:
- Aptomat bảo vệ
- Khởi động từ
- Relay nhiệt
- PLC
- Biến tần
- Bộ điều khiển tốc độ
Nguyên lý hoạt động ngắn gọn của động cơ băng tải
Quy trình truyền động của cụm motor băng tải diễn ra theo chuỗi chuyển hóa năng lượng tuyến tính sau:
Cấp điện --> Motor quay tốc độ cao --> Qua hộp giảm tốc (Giảm vòng quay, tăng lực kéo) -->
Trục ra kéo Puly chủ động quay --> Dây băng tải chuyển động
Chi tiết: Khi dòng điện được cấp vào, rotor của motor điện sẽ quay với tốc độ cao nhưng lực kéo (mô-men) lúc này còn yếu. Trục motor truyền chuyển động này vào hệ thống bánh răng bên trong hộp giảm tốc.
Qua các tầng bánh răng, tốc độ quay giảm xuống đáng kể nhưng lực kéo được khuếch đại lên tối đa. Trục ra của hộp giảm tốc quay sẽ kéo theo puly chủ động của băng tải quay, từ đó tạo ra lực ma sát kéo toàn bộ dây băng đai hoặc xích chuyển động tịnh tiến để vận chuyển hàng hóa.
Các loại động cơ băng tải phổ biến hiện nay
Việc lựa chọn đúng loại motor không chỉ giúp hệ thống hoạt động ổn định mà còn tối ưu chi phí đầu tư, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
Dưới đây là các loại motor băng tải được sử dụng phổ biến trong công nghiệp hiện nay.
1. Động cơ giảm tốc (Loại motor phổ biến nhất cho băng tải)
Đây là dòng động cơ được sử dụng nhiều nhất trong các hệ thống băng tải hiện nay. Motor giảm tốc là loại động cơ được kết hợp giữa động cơ điện và hộp giảm tốc nhằm giảm tốc độ quay đầu ra đồng thời tăng mô-men xoắn.
- Đặc điểm:
Motor giảm tốc thường bao gồm:
- Động cơ điện
- Hộp số giảm tốc
- Trục đầu ra
- Bộ truyền động
- Đặc trưng của loại motor này là:
- Tốc độ đầu ra thấp
- Lực kéo lớn
- Hoạt động ổn định trong thời gian dài
- Ưu điểm:
- Tăng mô-men xoắn hiệu quả
- Chịu tải nặng tốt
- Hoạt động bền bỉ
- Giảm rung động
- Tiết kiệm diện tích lắp đặt do tích hợp động cơ và hộp số
- Ứng dụng:
- Hầu hết các loại băng tải hàng hóa công nghiệp, băng tải PVC, băng tải cao su, băng tải con lăn, băng tải xích... trong mọi ngành công nghiệp.
- Dây chuyền sản xuất tự động
- Hệ thống logistics
- Ngành khai khoáng
2. Động cơ điện xoay chiều (AC Motors)
Động cơ AC (động cơ xoay chiều) là loại motor sử dụng nguồn điện xoay chiều để tạo chuyển động quay.
- Cấu tạo đơn giản: Thiết kế ít chi tiết giúp giảm chi phí bảo trì.
- Stato
- Rotor
- Trục động cơ
- Vỏ bảo vệ
- Quạt làm mát
- Ưu điểm nổi bật: Động cơ AC đặc biệt phù hợp với môi trường công nghiệp cần vận hành liên tục.
- Hoạt động liên tục trong thời gian dài
- Ít hỏng hóc
- Hiệu suất tương đối cao
- Dễ kết hợp với biến tần
- Chi phí hợp lý: Đây là lựa chọn phổ biến cho các hệ thống cần tối ưu chi phí đầu tư.
- Giá thành thấp hơn
- Chi phí sửa chữa thấp
- Dễ tìm linh kiện thay thế
3. Động cơ điện một chiều (DC Motors)
Động cơ DC hoạt động bằng nguồn điện một chiều và được đánh giá cao nhờ khả năng điều chỉnh tốc độ linh hoạt.
- Ưu điểm của motor DC:
- Điều chỉnh tốc độ dễ dàng, chính xác
- Khởi động nhanh
- Thay đổi chiều quay đơn giản
- Phản hồi tốc độ tốt
- Nhược điểm: Khả năng chịu tải lớn thường kém hơn motor AC công nghiệp.
- Ứng dụng:
Động cơ DC phù hợp tải nhẹ, thường được dùng cho:
- Băng tải mini
- Băng tải phòng thí nghiệm
- Hệ thống phân loại nhỏ
- Thiết bị tự động hóa quy mô nhỏ
4. Động cơ Servo
Motor servo là loại động cơ điều khiển chính xác, được sử dụng nhiều trong hệ thống tự động hóa hiện đại.
- Độ chính xác cao:
- Kiểm soát tốc độ chính xác
- Điều chỉnh vị trí chính xác
- Kiểm soát gia tốc và giảm tốc tốt
- Độ sai lệch vận hành rất nhỏ.
- Điều khiển vị trí tốt: Điều này giúp kiểm soát chính xác vị trí và chuyển động.
Servo sử dụng:
- Encoder phản hồi tín hiệu
- Bộ điều khiển chuyên dụng
- Hệ thống vòng kín
- Ứng dụng tự động hóa
Servo thường xuất hiện trong:
- Dây chuyền lắp ráp tự động
- Robot công nghiệp
- Băng tải định vị sản phẩm
- Hệ thống phân loại tốc độ cao
- Ngành điện tử chính xác
5. Động cơ bước (Stepper motor)
Động cơ bước hoạt động bằng cách quay theo từng bước góc xác định thay vì quay liên tục.
Điều khiển theo bước
- Đặc điểm nổi bật: Stepper phù hợp khi cần định lượng hoặc định vị cơ bản.
- Di chuyển từng bước chính xác
- Dễ lập trình
- Điều khiển đơn giản
- Không cần cảm biến phản hồi trong nhiều ứng dụng
- Ứng dụng phổ biến: Dùng trong dây chuyền nhỏ
- Băng tải mini
- Máy đóng gói nhỏ
- Thiết bị cấp liệu
- Máy in công nghiệp
- Thiết bị bán tự động
Hạn chế của động cơ bước là hiệu suất giảm khi tải lớn hoặc tốc độ cao.
6. Động cơ tang trống (Motorized Pulley / Drum Motor)
Motor tang trống là loại động cơ tích hợp hoàn toàn bên trong tang dẫn động của băng tải.
- Thiết kế tích hợp: Toàn bộ các bộ phận sau được đặt bên trong tang trống, giúp giảm số lượng linh kiện bên ngoài, tối ưu không gian, tăng tính thẩm mỹ:
- Động cơ điện
- Hộp giảm tốc
- Trục truyền động
- Ưu điểm nổi bật:
- Kích thước gọn
- Phù hợp băng tải nhỏ
- Dễ lắp đặt trong không gian hẹp
- Chống bụi, chống nước tốt
- Phù hợp môi trường khắc nghiệt
- Ứng dụng: Đây là giải pháp phổ biến cho các hệ thống hiện đại.
Motor tang trống thường được sử dụng trong:
- Ngành thực phẩm
- Chế biến thủy sản
- Dược phẩm
- Hệ thống rửa công nghiệp
So sánh nhanh các loại động cơ băng tải
| Loại motor | Ưu điểm chính | Hạn chế | Ứng dụng |
| Motor giảm tốc | Lực kéo lớn | Kích thước lớn hơn | Tải nặng |
| Motor AC | Giá hợp lý | Điều chỉnh tốc độ hạn chế nếu không dùng biến tần | Công nghiệp phổ thông |
| Motor DC | Điều chỉnh tốc độ tốt | Tải lớn kém hơn | Tải nhẹ |
| Servo | Độ chính xác cao | Chi phí cao | Tự động hóa |
| Stepper | Điều khiển theo bước | Khó tải nặng | Thiết bị nhỏ |
| Drum motor | Gọn, kín | Khó sửa chữa hơn | Thực phẩm, sạch |
Phân loại motor băng tải theo công suất
Việc phân loại motor băng tải theo công suất giúp doanh nghiệp lựa chọn đúng loại động cơ phù hợp với tải trọng, tốc độ vận chuyển và môi trường làm việc. Công suất motor thường được tính bằng kW (kilowatt) hoặc HP (mã lực), quyết định khả năng kéo tải và hiệu suất vận hành của hệ thống băng tải.
1. Công suất nhỏ (Dưới 0.75 kW / < 1 HP)
- Đặc điểm: Dùng điện 1 pha hoặc 3 pha nhỏ, gọn nhẹ, có sẵn hộp số mini.
- Ứng dụng: Băng tải thực phẩm nhẹ, đóng gói, lắp ráp linh kiện điện tử.
2. Công suất trung bình thấp (0.75 kW – 3.7 kW / 1 - 5 HP)
- Đặc điểm: Phổ biến nhất, chủ yếu dùng điện 3 pha, kết hợp hộp giảm tốc trục vít (NMRV).
- Ứng dụng: Vận chuyển thùng carton, bao tải, chai lọ, logistics tầm trung.
3. Công suất trung bình lớn (5.5 kW – 22 kW / 7.5 - 30 HP)
- Đặc điểm: Lực kéo mạnh, dùng điện 3 pha, đi kèm hộp số tải nặng (bánh răng nghiêng/côn).
- Ứng dụng: Băng tải lòng máng chở cát, đá, xi măng, nông sản thô.
4. Công suất lớn (Trên 22 kW / > 30 HP)
- Đặc điểm: Tải trọng cực nặng, cần dùng biến tần hoặc khởi động mềm để bảo vệ hệ thống.
- Ứng dụng: Khai thác khoáng sản, than đá, luyện kim, băng tải dài ở cảng biển.
Các thông số quan trọng khi chọn động cơ băng tải
Khi lựa chọn động cơ cho băng tải, việc xác định chính xác các thông số kỹ thuật là yếu tố quyết định để hệ thống vận hành ổn định, bền bỉ và tiết kiệm năng lượng. Dưới đây là các thông số quan trọng nhất bạn cần lưu ý:
1. Công suất động cơ (P - kW hoặc HP)
Đây là thông số quan trọng nhất, quyết định khả năng kéo tải của động cơ.
Cách xác định: Tính công suất động cơ dựa trên tổng khối lượng hàng hóa trên băng tải, khối lượng của dây băng/con lăn, hệ số ma sát, tốc độ băng tải và góc nghiêng (nếu có).
Lưu ý: Luôn chọn động cơ có công suất lớn hơn công suất tính toán thực tế khoảng 15% - 30% (hệ số dự phòng) để đảm bảo an toàn khi băng tải khởi động lúc đầy tải hoặc khi dòng điện trồi sụt.
2. Tốc độ vòng quay của động cơ (n - vòng/phút hoặc rpm)
Tốc độ của động cơ định hình tốc độ di chuyển của băng tải.
Các loại động cơ phổ biến thường có tốc độ: 4 cực (4P ~ 1450 rpm), 2 cực (2P ~ 2800 rpm) hoặc 6 cực (6P ~ 9600 rpm). Trong ngành băng tải, động cơ 4 cực (đạt khoảng 1450 vòng/phút) là loại được dùng phổ biến nhất nhờ độ bền và mô-men xoắn ổn định.
3. Tỷ số truyền của hộp giảm tốc (Ratio - i)
Động cơ điện thông thường có tốc độ rất cao (ví dụ 1450 vòng/phút), trong khi băng tải cần chạy chậm và lực kéo mạnh. Do đó, bắt buộc phải lắp thêm hộp giảm tốc.
Công thức sơ bộ: i = Tốc độ động cơ (rpm) / Tốc độ đầu ra yêu cầu (rpm)
Tỷ số truyền i càng lớn thì tốc độ băng tải càng chậm nhưng lực kéo (mô-men xoắn) sẽ càng mạnh.
4. Mô-men xoắn (Torque - Nm)
Mô-men xoắn là lực quay của động cơ. Đối với băng tải, mô-men xoắn khởi động là cực kỳ quan trọng. Khi băng tải đang đứng yên và chất đầy hàng, động cơ cần một lực cực lớn để thắng lực ma sát tĩnh ban đầu. Nếu mô-men xoắn quá nhỏ, động cơ sẽ bị kẹt, nóng và cháy.
5. Kiểu dáng và Loại hộp giảm tốc
Tùy thuộc vào không gian lắp đặt và hướng thiết kế của băng tải để chọn loại phù hợp:
- Hộp số trục thẳng: Hiệu suất cao, bền, chiếm nhiều không gian theo chiều dọc.
- Hộp số cốt âm/trục vuông góc: Giúp tiết kiệm không gian, động cơ nằm vuông góc với thân băng tải. Loại bánh răng trục vít còn có tính năng tự hãm (chống trôi tự do), rất tốt cho băng tải nghiêng.
6. Điện áp và Tần số (V / Hz)
- Điện áp: Cần chọn loại phù hợp với nguồn điện tại nơi sử dụng.
- Nhà máy, xưởng sản xuất lớn: Dùng điện 3 pha (380V / 415V / 660V).
- Hộ kinh doanh nhỏ, dân dụng: Dùng điện 1 pha (220V).
7. Kiểu lắp đặt (Chân đế hay Mặt bích)
- Chân đế (B3): Thích hợp khi động cơ đặt trên một bề mặt phẳng cứng.
- Mặt bích (B5 hoặc B14): Thích hợp khi động cơ gắn trực tiếp vào vách máy hoặc kết nối trực tiếp vào hộp số.
8. Tiêu chuẩn bảo vệ (Cấp IP) và Lớp cách điện
Băng tải thường làm việc trong môi trường nhiều bụi (nhà máy xi măng, than) hoặc ẩm ướt (chế biến thực phẩm, thủy sản).
- Cấp bảo vệ IP: Nên chọn tối thiểu là IP55 (chống bụi và chống tia nước). Đối với môi trường hóa chất hoặc rửa nước thường xuyên, cần nâng lên IP65 hoặc IP66.
- Lớp cách điện: Chọn lớp F (chịu nhiệt độ cuộn dây lên tới 155°C) để đảm bảo động cơ không bị quá nhiệt khi chạy liên tục.
9. Chế độ làm việc (Duty Cycle - S1 đến S8)
Băng tải công nghiệp thường chạy liên tục nhiều giờ liền hoặc chạy 24/7. Bạn cần chọn động cơ có chế độ làm việc S1 (Liên tục - Continuous Duty) để đảm bảo tuổi thọ cho máy.
Quy trình lắp đặt, bảo dưỡng và lỗi thường gặp của động cơ băng tải
Để hệ thống băng tải vận hành bền bỉ, đạt hiệu suất tối đa và giảm thiểu chi phí sửa chữa, việc tuân thủ các tiêu chuẩn kỹ thuật trong lắp đặt, bảo dưỡng cũng như nhận biết sớm các dấu hiệu hư hỏng là điều tối quan trọng. Dưới đây là cẩm nang kỹ thuật chi tiết.
1. Các lưu ý kỹ thuật cốt lõi khi lắp đặt
Quá trình lắp đặt động cơ bước đầu quyết định đến 70% tuổi thọ của thiết bị. Khi tiến hành lắp ráp cụm động cơ giảm tốc vào hệ thống khung băng tải, kỹ sư cần đặc biệt lưu ý:
- Đảm bảo độ đồng trục tuyệt đối: Đây là lỗi phổ biến nhất trong lắp đặt cơ khí. Trục ra của hộp giảm tốc và trục của rulo (tang trống) chủ động phải nằm trên một đường thẳng hoặc song song hoàn toàn (tùy thuộc vào kiểu truyền động qua khớp nối, xích hay dây đai).
+ Hệ quả nếu lệch trục: Gây ra ứng suất uốn liên tục lên trục, dẫn đến hiện tượng mỏi kim loại gây gãy trục, làm hỏng nhanh chóng vòng bi (bạc đạn) và phớt chặn dầu của hộp số.
+ Giải pháp: Sử dụng đồng hồ so hoặc thước căn lá chuyên dụng để cân chỉnh khớp nối trước khi siết cố định chân đế.
+ Giải pháp: Sử dụng đồng hồ so hoặc thước căn lá chuyên dụng để cân chỉnh khớp nối trước khi siết cố định chân đế.
- Đấu nối nguồn điện đúng sơ đồ (Sao / Tam giác): Khảo sát kỹ thông số trên nhãn (Nameplate) của mô tơ và điện áp lưới điện nhà xưởng (thường là 3 pha 380V tại Việt Nam).
+ Nếu mô tơ ghi 220V/380V (Δ/Y) → Phải đấu hình Sao (Y) để chạy điện 380V.
+ Nếu mô tơ ghi 380V/660V (Δ/Y) → Phải đấu hình Tam giác (Δ) để chạy điện 380V.
+ Lưu ý thêm: Đảm bảo các đầu cos được bấm chắc chắn, hộp đấu điện phải có gioăng cao su chống nước và bụi xâm nhập.
+ Nếu mô tơ ghi 380V/660V (Δ/Y) → Phải đấu hình Tam giác (Δ) để chạy điện 380V.
+ Lưu ý thêm: Đảm bảo các đầu cos được bấm chắc chắn, hộp đấu điện phải có gioăng cao su chống nước và bụi xâm nhập.
- Tích hợp biến tần (VFD) điều khiển: Đối với hệ thống băng tải, việc khởi động trực tiếp (DOL) dễ gây sụt áp lưới điện và tạo ra lực giật đột ngột làm dãn dây băng, hại bánh răng. Sử dụng biến tần giúp:
+ Khởi động mềm, tăng tốc từ từ, bảo vệ cơ khí và hệ thống điện.
+ Dễ dàng điều chỉnh tốc độ băng tải linh hoạt theo nhu cầu sản xuất.
+ Dễ dàng điều chỉnh tốc độ băng tải linh hoạt theo nhu cầu sản xuất.
2. Quy trình bảo dưỡng định kỳ
Hộp số và mô tơ hoạt động liên tục trong môi trường công nghiệp thường phải chịu nhiệt độ cao và bụi bẩn. Quy trình bảo dưỡng cần thực hiện định kỳ:
- Kiểm tra và thay dầu nhớt hộp giảm tốc:
- Lần đầu tiên: Thay toàn bộ dầu bôi trơn sau khoảng 500 giờ làm việc đầu tiên (để loại bỏ các mạt kim loại phát sinh trong quá trình chạy rà bánh răng).
- Các lần tiếp theo: Thay dầu sau mỗi 2500 - 5000 giờ (hoặc 6 - 12 tháng tùy thuộc vào môi trường và loại dầu gốc khoáng hay dầu tổng hợp).
- Hằng ngày: Kiểm tra mức dầu qua mắt trâm kính, đảm bảo dầu không bị rò rỉ qua phớt.
- Vệ sinh hệ thống tản nhiệt của mô tơ:
- Bụi bẩn, xơ vải hoặc dầu mỡ bám dày vào các cánh tản nhiệt (gông vỏ) và lưới che cánh quạt phía sau mô tơ sẽ làm giảm 50% khả năng giải nhiệt.
- Cần dùng khí nén thổi sạch bụi bẩn định kỳ hằng tuần/tháng để tránh cuộn dây stator bị om nhiệt, dẫn đến cháy mô tơ.
- Đo độ rơ vòng bi và kiểm tra độ mòn bánh răng:
- Sử dụng súng đo nhiệt độ hồng ngoại để kiểm tra các vị trí đặt vòng bi (nhiệt độ tiêu chuẩn không quá 80oC).
- Sử dụng thiết bị đo độ rung để phát hiện sớm các dấu hiệu rơ lắc của bạc đạn trước khi chúng bị vỡ hoàn toàn. Khi thay dầu, quan sát màu sắc của dầu cũ, nếu có nhiều ánh kim loại nghĩa là bánh răng đang bị mòn nặng, cần lên phương án thay thế.
3. Các lỗi thường gặp, nguyên nhân và cách khắc phục nhanh
Trong quá trình vận hành, khi xảy ra sự cố, người vận hành có thể tham khảo bảng bắt bệnh nhanh dưới đây:
| Hiện tượng lỗi | Nguyên nhân tiềm ẩn | Biện pháp khắc phục |
| 1. Động cơ quá nóng (Nhiệt độ vỏ > 90oC, có mùi khét, rơ le nhiệt nhảy) | - Băng tải bị kẹt cơ khí hoặc chở hàng quá tải trọng cho phép. - Nguồn điện bị mất pha (chỉ chạy 2 pha làm dòng điện tăng vọt). - Hỏng cánh quạt tản nhiệt hoặc môi trường quá bí bách. | - Kiểm tra, giải phóng kẹt cơ khí, giảm tải. - Dùng đồng hồ đo vạn năng kiểm tra điện áp 3 pha đầu vào. Lắp bộ bảo vệ mất pha. - Thay cánh quạt mới, vệ sinh lại vỏ mô tơ. |
| 2. Động cơ phát ra tiếng kêu lớn / tiếng rít | - Vòng bi (bạc đạn) bị khô mỡ, mòn hoặc vỡ hạt bên trong. - Bánh răng bên trong hộp giảm tốc bị cạn dầu dẫn đến mòn, mẻ, rỗ bề mặt răng. | - Tắt máy, thay thế vòng bi đúng thông số kỹ thuật. - Mở hộp số kiểm tra biên dạng răng. Nếu mẻ/mòn nặng phải thay cặp bánh răng mới và thay dầu nhớt mới. |
| 3. Mô tơ và hộp số vẫn quay nhưng băng tải không chạy | - Bị lỏng hoặc mất chốt cavet (then) tại khớp nối hoặc tại trục rulo. - Đứt xích truyền động hoặc trùng đai truyền động từ hộp số ra rulo. - Lực căng dây băng tải quá trùng, dẫn đến rulo quay trượt bên dưới dây băng. | - Kiểm tra và đóng lại chốt cavet mới chắc chắn. - Nối lại xích hoặc thay dây đai mới. - Tiến hành siết căng lại dây băng tải bằng cơ cấu tăng sưa (Take-up chịu tải). |
Vai trò của motor trong hệ thống băng tải
Motor băng tải giữ vai trò trung tâm trong việc đảm bảo hệ thống vận hành ổn định, hiệu quả và đáp ứng đúng yêu cầu sản xuất. Một số vai trò quan trọng gồm:
- Cung cấp lực truyền động cho băng tải
Đây là chức năng cơ bản nhất của động cơ. Motor tạo ra mô-men xoắn để quay tang chủ động, kéo dây băng tải chuyển động và vận chuyển sản phẩm hoặc vật liệu.
- Điều khiển tốc độ vận chuyển
Kết hợp với biến tần hoặc bộ điều khiển, motor cho phép điều chỉnh tốc độ băng tải theo nhu cầu sản xuất, giúp tối ưu năng suất và giảm hao phí năng lượng.
- Đảm bảo khả năng chịu tải
Motor phù hợp giúp hệ thống vận chuyển được khối lượng hàng hóa theo thiết kế mà không bị quá tải hoặc giảm hiệu suất.
- Duy trì hoạt động liên tục của dây chuyền
Trong các nhà máy sản xuất, băng tải thường hoạt động nhiều giờ liên tục. Motor chất lượng tốt giúp hạn chế dừng máy, giảm thời gian bảo trì và nâng cao hiệu quả sản xuất.
- Hỗ trợ tự động hóa sản xuất
Động cơ băng tải dễ dàng tích hợp với cảm biến, PLC và hệ thống điều khiển tự động, giúp nâng cao mức độ tự động hóa của dây chuyền.
Tại sao động cơ quyết định hiệu suất vận hành của băng tải?
Hiệu suất của một hệ thống băng tải phụ thuộc lớn vào khả năng làm việc của motor vì đây là bộ phận trực tiếp tạo ra chuyển động và lực kéo. Một động cơ không phù hợp có thể khiến toàn bộ hệ thống hoạt động kém hiệu quả.
- Ảnh hưởng đến tốc độ vận hành
Motor quyết định tốc độ quay đầu ra và tốc độ di chuyển của băng tải. Nếu tốc độ không phù hợp, dây chuyền có thể bị ùn tắc hoặc không đạt sản lượng mong muốn.
- Quyết định khả năng tải trọng
Công suất và mô-men xoắn của động cơ ảnh hưởng trực tiếp đến khả năng vận chuyển hàng hóa. Motor quá nhỏ dễ gây quá tải, trong khi motor quá lớn làm tăng chi phí đầu tư và điện năng tiêu thụ.
- Tác động đến mức tiêu thụ điện năng
Motor chiếm phần lớn điện năng tiêu thụ trong hệ thống băng tải. Việc lựa chọn đúng công suất và hiệu suất động cơ giúp giảm đáng kể chi phí vận hành lâu dài.
- Ảnh hưởng đến tuổi thọ hệ thống
Động cơ hoạt động ổn định giúp giảm rung động, hạn chế mài mòn cơ khí và kéo dài tuổi thọ cho tang băng tải, vòng bi, dây băng và các linh kiện liên quan.
- Quyết định độ ổn định và độ tin cậy của dây chuyền
Một motor phù hợp giúp băng tải vận hành êm ái, ít sự cố, giảm thời gian dừng máy và đảm bảo tiến độ sản xuất.
Tóm lại
Motor băng tải là bộ phận quan trọng quyết định khả năng vận hành, tải trọng và hiệu suất của toàn bộ hệ thống băng tải. Việc lựa chọn đúng loại motor và công suất phù hợp sẽ giúp hệ thống hoạt động ổn định, tiết kiệm điện năng và tăng tuổi thọ thiết bị.
Trước khi đầu tư, cần tính toán kỹ các yếu tố như tải trọng, tốc độ, môi trường làm việc và tham khảo tư vấn kỹ thuật để lựa chọn giải pháp phù hợp, tối ưu chi phí và hiệu quả vận hành.
