Hướng dẫn cách tính và chọn công suất motor băng tải tối ưu

Lựa chọn đúng công suất motor là bước đi tiên quyết để cân bằng giữa hiệu suất vận hành và tối ưu chi phí đầu tư. Bài viết này sẽ phân loại các dải công suất phổ biến, đồng thời hướng dẫn cách chọn và các lưu ý quan trọng khi mua motor băng tải.


Motor băng tải là gì?

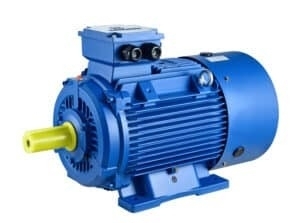

Motor băng tải thực chất là dòng động cơ giảm tốc (kết hợp giữa motor điện thông thường và hộp số giảm tốc). Thiết bị này có nhiệm vụ giảm tốc độ quay của motor điện và tăng momen xoắn, từ đó giúp điều chỉnh tốc độ băng tải chạy nhanh/chậm phù hợp với yêu cầu tải hàng thực tế.


- Ý nghĩa của thông số công suất (kW / HP)

Công suất (ký hiệu là kW hoặc mã lực - HP) là chỉ số đo lường sức mạnh của motor. Việc chọn đúng thông số này quyết định trực tiếp đến sự vận hành của toàn hệ thống:

• Khi công suất quá nhỏ: Motor không đủ lực để kéo khối lượng hàng hóa. Hệ quả là động cơ bị "gồng" quá tải, sinh nhiệt cao dẫn đến chập cháy motor, đồng thời gây kẹt và làm gián đoạn toàn bộ dây chuyền sản xuất.
• Khi công suất quá lớn: Hệ thống vẫn chạy tốt nhưng doanh nghiệp sẽ phải trả mức giá đắt hơn rất nhiều cho chi phí mua motor ban đầu. Ngoài ra, động cơ lớn sẽ tiêu thụ và hao phí lượng điện năng không cần thiết, làm tăng chi phí vận hành hàng tháng.



Phân loại motor băng tải theo công suất

Dưới đây là bảng phân loại chi tiết từ công suất nhỏ đến lớn, kèm theo ứng dụng thực tế để bạn dễ dàng lựa chọn.

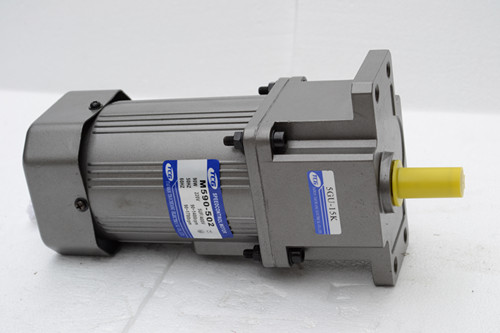

1. Motor công suất nhỏ (Dưới 0.75 kW / Dưới 1 HP)

- Đặc điểm kỹ thuật:


• Nguồn điện: Linh hoạt, có thể dùng điện 1 pha 220V (dân dụng) hoặc 3 pha 220V/380V (công nghiệp).
•  Kết cấu: Thường tích hợp sẵn motor và hộp giảm tốc thành một khối nhỏ gọn để tiết kiệm không gian.
• Tích hợp điều tốc: Rất nhiều dòng motor mini đi kèm bộ điều khiển giúp dễ dàng xoay núm điều chỉnh tốc độ băng tải từ 0 đến vài trăm vòng/phút.

- Các mức công suất phổ biến (Dải mini):


• Siêu nhỏ: 6W, 15W, 25W, 40W, 60W, 90W (Thường dùng cho băng tải thí nghiệm, sấy linh kiện siêu nhỏ).
• Nhỏ thông dụng: 120W, 180W, 200W, 250W, 400W (≈ 0.5 HP), 750W (0.75 kW ≈ 1 HP).

-  Ứng dụng thực tế:

Do đặc tính chạy êm, thiết kế thẩm mỹ và dễ chỉnh tốc độ, dòng motor này chuyên dùng cho các loại băng tải PVC/PU cỡ nhỏ:

• Ngành thực phẩm: Băng tải vận chuyển bánh kẹo, đồ hộp, phân loại trái cây, dây chuyền dán nhãn chai.
• Ngành điện tử: Băng tải lắp ráp tai nghe, điện thoại, bo mạch, linh kiện bán dẫn.
• Ngành dược phẩm: Băng tải đóng gói thuốc, vỉ thuốc, đếm viên thuốc tự động.
• In ấn & Đóng gói: Băng tải đưa phong bì, thùng carton nhỏ qua máy in date (hạn sử dụng).



2. Motor công suất trung bình thấp (Từ 0.75 kW đến 3.7 kW / 1 HP - 5 HP)

Đây được coi là dòng motor phổ biến trong sản xuất công nghiệp nhờ sự cân bằng hoàn hảo giữa kích thước, giá thành và lực kéo.

- Đặc điểm kỹ thuật:


• Nguồn điện: Hầu hết sử dụng điện 3 pha 380V để đảm bảo hiệu suất chạy liên tục 24/7 và độ bền cao. Một số ít dùng điện 1 pha 220V (thường chỉ giới hạn ở mức 1.5 kW – 2.2 kW).
• Kiểu lắp ráp: Thường là motor cốt âm hoặc cốt dương kết hợp với hộp giảm tốc trục vít bánh vít (phổ biến nhất là dòng NMRV size 50, 63, 75, 90) hoặc hộp số tải trung răng thẳng (GH/GV).
• Khả năng điều khiển: Tốc độ thường được điều chỉnh thông qua biến tần (VFD) để thay đổi tần số dòng điện, giúp băng tải chạy nhanh/chậm hoặc đảo chiều mượt mà.

- Các mức công suất tiêu chuẩn trong nhóm:


• 0.75 kW (1 HP): Dùng cho băng tải ngắn, tải nhẹ.
• 1.5 kW (2 HP): Mức công suất thông dụng nhất cho các ứng dụng đóng gói, kho bãi.
• 2.2 kW (3 HP): Dùng khi băng tải bắt đầu có độ dài lớn (trên 10 mét) hoặc chạy tải liên tục.
• 3.7 kW (5 HP): Mức trần của nhóm này, dùng cho các ứng dụng cận tải nặng hoặc băng tải có độ dốc nhẹ.

- Ứng dụng thực tế:

Dòng motor này là "trái tim" của các hệ thống băng tải cỡ vừa trong nhà máy và kho vận:

• Logistics & Kho bãi: Băng tải con lăn, băng tải PVC vận chuyển thùng carton, pallet hàng hóa gọn nhẹ, bao tải sản phẩm.
• Chế biến thực phẩm & Nông sản: Dây chuyền rửa rau củ quả, băng tải cấp liệu cho máy đóng gói bao bì, hệ thống chai lọ nước giải khát.
• Sản xuất công nghiệp: Băng tải xích nhựa/xích inox trong sản xuất hóa mỹ phẩm, băng tải cao su loại nhỏ vận chuyển phôi, linh kiện cơ khí.



3. Motor công suất trung bình lớn (Từ 5.5 kW đến 22 kW / 7.5 HP - 30 HP)

Đây là phân khúc motor "hạng nặng" bắt đầu bước vào các môi trường công nghiệp khắc nghiệt, đòi hỏi lực kéo cực lớn và khả năng vận hành bền bỉ.

- Đặc điểm kỹ thuật:


• Nguồn điện: Bắt buộc sử dụng điện 3 pha 380V / 660V. Hệ thống điện cấp cho motor này cần có tủ điện tiêu chuẩn để bảo vệ quá tải, mất pha.
• Loại giảm tốc đi kèm: Ở mức công suất này, loại hộp số trục vít (NMRV) không còn đủ sức chịu tải. Motor bắt buộc phải kết hợp với hộp giảm tốc tải nặng bánh răng nghiêng/bánh răng côn (thường là các dòng R, K, F, S series hoặc hộp số tải nặng Guomao, Chenta). Các loại hộp số này có vỏ gang dày, bánh răng tôi cứng để chịu được lực vặn xoắn (mô-men xoắn) khổng lồ.
• Hệ thống khởi động: Do dòng khởi động của motor lớn dễ gây sụt áp lưới điện, người ta thường dùng Biến tần (VFD) hoặc Khởi động mềm để giúp băng tải tăng tốc từ từ, tránh giật lắc làm hỏng dây băng và xích tải.

- Các mức công suất tiêu chuẩn trong nhóm:


• 5.5 kW (7.5 HP) & 7.5 kW (10 HP): Dùng cho các băng tải cao su dài tầm 15 - 30 mét, tải vật liệu rời.
• 11 kW (15 HP) & 15 kW (20 HP): Thường gặp ở các hệ thống băng tải nâng hạ độ dốc cao hoặc băng tải xích cào.
• 18.5 kW (25 HP) & 22 kW (30 HP): Mức công suất lớn nhất của nhóm, chuyên trị các hệ thống băng tải dài, chạy liên tục với khối lượng hàng hóa hàng chục tấn trên băng.

- Ứng dụng thực tế:

Nhóm motor này là lực lượng lao động chính trong các ngành công nghiệp nặng, khai khoáng và vật liệu xây dựng:

• Sản xuất vật liệu xây dựng: Băng tải lòng máng vận chuyển xi măng, cát, đá dăm, gạch men, hoặc than cám trong các trạm trộn bê tông và nhà máy gạch.
• Nông nghiệp & Chế biến thô: Băng tải xích cào vận chuyển ngô, sắn, lúa mì với số lượng lớn tại các tổng kho nông sản hoặc nhà máy thức ăn chăn nuôi.
• Cảng biển & Logistics hạng nặng: Hệ thống băng tải bốc dỡ hàng rời từ tàu biển lên bờ hoặc ngược lại.
• Xử lý chất thải: Băng tải vận chuyển rác thải sinh hoạt, rác thải công nghiệp trong các nhà máy xử lý chuyên dụng.



4. Motor công suất lớn (Trên 22 kW / Trên 30 HP)

Đây là nhóm động cơ tải cực nặng, chuyên trị các hệ thống băng tải khổng lồ, hoạt động trong những môi trường khắc nghiệt bậc nhất như hầm mỏ, nhà máy thép hay cảng biển lớn.

- Đặc điểm kỹ thuật và Công nghệ bắt buộc:


• Nguồn điện: Sử dụng điện 3 pha điện áp cao, phổ biến là 380V / 660V hoặc thậm chí là điện cao áp (3.3 kV, 6 kV, 10 kV) đối với các motor công suất từ hàng trăm đến hàng ngàn kW để giảm dòng điện chạy qua dây dẫn.
• Hệ thống truyền động khổng lồ: Không dùng các hộp số thông thường, motor nhóm này kết hợp với hộp giảm tốc hành tinh (Planetary gearbox) hoặc hộp số công nghiệp tải nặng (như dòng H, B của Flender, SEW).
• Khớp nối thủy lực: Thường được lắp giữa trục motor và hộp số. Khớp nối này giúp motor khởi động không tải trước, sau đó mới truyền moment lực từ từ sang hộp số, giúp bảo vệ trục motor và dây băng tải không bị đứt gãy do giật đột ngột.
• Giải pháp điều khiển bắt buộc: Luôn luôn phải vận hành qua hệ thống biến tần công nghiệp lớn hoặc tủ khởi động mềm. Hệ thống này có chức năng đồng tốc (khi băng tải dùng nhiều motor kéo cùng lúc) và kiểm soát dòng khởi động để tránh làm sập lưới điện nhà máy.

- Các dải công suất tiêu biểu:


• 30 kW – 75 kW: Dùng cho các băng tải chính trong nhà máy xi măng, trạm nghiền đá lớn, băng tải chuyển than lên lò hơi nhiệt điện.
• 90 kW – 250 kW: Dùng cho băng tải dài từ vài trăm mét đến hơn 1 km tại các mỏ lộ thiên, cảng xuất nhập khẩu than/quặng.
• Trên 250 kW (Có thể lên tới hàng MW): Dùng cho các hệ thống băng tải vô cực, băng tải xuyên núi, xuyên rừng phục vụ khai thác khoáng sản.

- Ứng dụng thực tế:

Nhóm motor này là "cơ bắp" của các ngành công nghiệp chiến lược:

• Khai thác mỏ và Khoáng sản: Băng tải vận chuyển than đá, quặng sắt, bauxite từ lòng đất hoặc từ mỏ lộ thiên về khu tập kết.
• Luyện kim & Gang thép: Dây chuyền nạp nguyên liệu (quặng, than cốc) vào lò cao liên tục ngày đêm với nhiệt độ và bụi bẩn cực cao.
• Cảng biển logistics quốc tế: Hệ thống băng tải bốc dỡ container hạng nặng, hoặc băng tải rót hàng rời (nông sản, than) trực tiếp xuống các siêu tàu vận tải.
• Nhà máy nhiệt điện: Hệ thống băng tải cung cấp nhiên liệu than liên tục cho lò đốt.

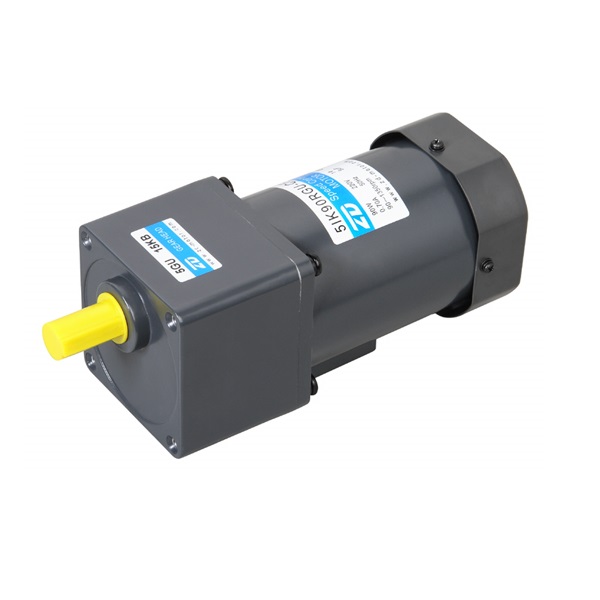

Hướng dẫn nhanh cách tính toán và chọn công suất motor băng tải phù hợp

Để tính toán và chọn công suất motor (P) cho băng tải một cách nhanh chóng và chính xác, các kỹ sư thường áp dụng quy trình đơn giản hóa qua 3 bước dưới đây.

Bước 1: Tính công suất trục băng tải (P_t)

Đây là công suất cần thiết để tối thiểu để băng tải có thể dịch chuyển vật liệu, được tính bằng công thức:

P_t = F x v / 1000

Trong đó:

• P_t: Công suất trên trục băng tải (kW).
• v: Tốc độ của băng tải (m/s).
• F: Lực kéo của băng tải (N - Newton), được tính bằng công thức: F=m x g x μ

Bước 2: Tính công suất động cơ lý thuyết (P_lt)

Do dòng điện từ motor phải đi qua hộp giảm tốc, khớp nối, xích/đai truyền động nên sẽ bị tiêu hao năng lượng. Bạn cần tính công suất động cơ dựa trên hiệu suất của hệ thống:

P_lt = P_t / η

Trong đó:

• η (Eta): Hiệu suất tổng của hệ thống truyền động.
• Mẹo tính nhanh η: * Hiệu suất hộp giảm tốc bánh răng: 0.85−0.94


Thông thường, hiệu suất tổng η của toàn hệ thống băng tải thường chọn khoảng 0.75 đến 0.85.

Bước 3: Chọn công suất Motor thực tế theo tiêu chuẩn (P_tt)

Trong thực tế, khi băng tải khởi động từ trạng thái đứng yên (đặc biệt là khi đang chất đầy hàng), nó cần một lực cực đại lớn hơn lúc chạy bình thường. Do đó, ta phải nhân thêm hệ số dư dự phòng (k).

P_tt = P_lt x k

• Hệ số k thường chọn: 1.15−1.3 (tương đương dư ra 15% đến 30% công suất).
• Sau khi có kết quả P_tt, bạn đối chiếu với bảng công suất tiêu chuẩn của các hãng motor để chọn mức lớn hơn gần nhất.
• Các mức công suất motor tiêu chuẩn phổ biến: 0.2kW, 0.4kW, 0.75kW, 1.5kW, 2.2kW, 3.7kW, 5.5kW, 7.5kW,...

 Ví dụ tính nhanh thực tế:

Bạn cần làm băng tải dài vận chuyển tổng khối lượng hàng + dây là m=200kg. Tốc độ chạy là v=0.5m/s. Hệ số ma sát μ=0.1. Hệ thống dùng hộp số bánh răng và xích (η=0.8).

• Lực kéo: F = 200 x 9.81 x 0.1 = 196.2N
• Công suất trục: P_t = 196.2 x 0.5 / 1000 = 0.0981kW
• Công suất lý thuyết: P_lt = 0981 / 0.80 ≈ 0.123kW
• Công suất thực tế (chọn k = 1.2): P_tt = 0.123 x 1.2 = 0.147kW

Kết luận: Bạn nên chọn motor có công suất tiêu chuẩn lớn hơn gần nhất, ví dụ như motor 0.2 kW (hoặc 200W) để đảm bảo băng tải vận hành an toàn và bền bỉ.


Lưu ý lựa chọn công suất motor băng tải

Khi lựa chọn công suất motor cho băng tải, cần xem xét các yếu tố:

• Tải trọng vận chuyển thực tế
• Chiều dài băng tải
• Tốc độ vận hành yêu cầu
• Góc nghiêng băng tải
• Thời gian hoạt động liên tục
• Hệ số an toàn công suất (thường dự phòng 10–30%)

Việc chọn đúng công suất không chỉ giúp hệ thống hoạt động ổn định mà còn giảm chi phí điện năng, hạn chế hỏng hóc và kéo dài tuổi thọ thiết bị.
