Các loại băng tải xoay phổ biến: Cấu tạo, ứng dụng và cách chọn

Trong các dây chuyền tự động hóa và kho vận thông minh, việc phân loại, rẽ nhánh hoặc đổi chiều sản phẩm giữa các tuyến giao nhau đòi hỏi một thiết bị chuyển hướng linh hoạt và chính xác. Băng tải xoay (hay bàn xoay công nghiệp) chính là giải pháp đột phá với cơ chế mâm xoay đồng bộ, cho phép quay đổi hướng hàng hóa hoặc pallet linh hoạt từ 90 đến 360 độ mà không chiếm nhiều không gian hay làm gián đoạn mạch vận hành.


Băng tải xoay là gì?

Băng tải xoay (hay bàn xoay con lăn, băng tải chuyển hướng) là thiết bị tự động dùng để thay đổi hướng di chuyển, xoay góc hoặc chuyển hướng hàng hóa, thùng hàng, pallet trong các dây chuyền sản xuất và hệ thống kho vận

Cấu tạo của băng tải xoay

Một hệ thống băng tải xoay tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Khung băng tải:  Khung đóng vai trò xương sống chịu lực, thường được gia công từ các vật liệu phổ biến như Thép sơn tĩnh điện, Inox 304 hoặc Inox 316, Nhôm định hình
• Bề mặt vận chuyển: Hệ thống con lăn thép hoặc inox
• Động cơ và hộp giảm tốc: Động cơ AC truyền thống kết hợp hộp giảm tốc (Gear motor) đảm bảo vận hành liên tục. Động cơ Servo (Servo motor) được ứng dụng trong các hệ thống đòi hỏi độ chính xác tuyệt đối về vị trí định vị.
• Cơ cấu xoay/chuyển hướng: Bao gồm cơ cấu cong cố định, bàn xoay tròn, hoặc cơ cấu nâng – xoay – hạ linh hoạt tùy theo phương án thiết kế.
• Hệ thống điều khiển: Tích hợp cảm biến quang, bộ lập trình PLC, biến tần điều chỉnh tốc độ, màn hình HMI và nút bấm khẩn cấp nhằm đồng bộ hóa hoàn toàn với các tuyến băng tải liên quan.



Nguyên lý hoạt động của băng tải xoay

Băng tải xoay hoạt động bằng cách kết hợp cơ cấu vận chuyển sản phẩm với cơ cấu xoay toàn bộ cụm băng tải. Khi sản phẩm được đưa đến vị trí cần chuyển hướng, cảm biến và bộ điều khiển xác định góc, hướng xoay và vị trí cần dừng.

Động cơ xoay truyền động qua hộp giảm tốc, bánh răng hoặc xích, giúp cụm băng tải xoay quanh trục, bản lề hoặc mâm xoay đến vị trí thiết lập, thường là 45°, 90°, 180° hoặc các góc tùy chỉnh. Cảm biến, encoder hoặc công tắc hành trình đảm bảo băng tải dừng chính xác và được khóa ổn định.

Sau khi định vị, băng tải tiếp tục vận chuyển sản phẩm sang tuyến tiếp theo như băng tải vuông góc, dây chuyền phân loại, máy đóng gói hoặc hệ thống kho tự động. Kết thúc chu kỳ, băng tải có thể trở về vị trí ban đầu hoặc xoay sang vị trí khác theo chương trình điều khiển.


Các dạng băng tải xoay phổ biến

Băng tải xoay có thể được phân loại dựa trên góc xoay, cơ cấu chuyển động, số lượng vị trí kết nối và loại hàng hóa vận chuyển. Mỗi dạng phù hợp với một yêu cầu khác nhau trong dây chuyền sản xuất, kho vận và tự động hóa.


1. Băng tải xoay 90 độ

Băng tải xoay 90 độ là dạng phổ biến, được sử dụng để chuyển sản phẩm từ một tuyến băng tải sang tuyến khác đặt vuông góc.

Khi nhận tín hiệu điều khiển, toàn bộ cụm băng tải xoay quanh trục đến góc 90° rồi dừng tại vị trí đã được xác định.

Ứng dụng:

• Kết nối hai dây chuyền vuông góc.
• Thay đổi hướng vận chuyển sản phẩm.
• Tiết kiệm diện tích nhà xưởng.
• Chuyển thùng carton, khay hàng hoặc pallet.



2. Băng tải xoay 180 độ

Dạng này cho phép cụm băng tải xoay 180° để đảo hướng vận chuyển của sản phẩm. So với băng tải xoay 90°, cơ cấu xoay 180° thường yêu cầu không gian và hệ thống điều khiển phù hợp hơn.

Ứng dụng:

• Đảo chiều dòng sản phẩm.
• Kết nối hai tuyến vận chuyển có hướng ngược nhau.
• Hệ thống sản xuất cần đưa sản phẩm quay lại công đoạn trước.
• Một số hệ thống phân loại và logistics.



3. Băng tải xoay hai chiều

Băng tải xoay hai chiều có khả năng xoay sang cả bên trái và bên phải tùy theo tín hiệu điều khiển.
Ví dụ, một băng tải trung tâm có thể nhận sản phẩm từ tuyến chính rồi xoay sang:

• Tuyến A bên trái.
• Tuyến B bên phải.

Loại này thích hợp với dây chuyền cần phân luồng sản phẩm hoặc kết nối nhiều hướng vận chuyển.


4. Băng tải xoay nhiều vị trí

Thay vì chỉ xoay giữa hai vị trí, băng tải có thể được thiết kế để dừng tại nhiều vị trí khác nhau.

Ví dụ:

Vị trí 1 → Vị trí 2 → Vị trí 3 → Vị trí 4

PLC, cảm biến hoặc encoder có thể được sử dụng để xác định chính xác vị trí dừng.

Dạng này phù hợp với:

• Dây chuyền tự động hóa.
• Hệ thống phân loại.
• Kho vận.
• Dây chuyền có nhiều công đoạn sản xuất.



5. Băng tải xoay pallet

Băng tải xoay pallet thường sử dụng con lăn hoặc xích tải để vận chuyển pallet có tải trọng lớn. Toàn bộ cụm vận chuyển có thể xoay để đưa pallet sang một hướng khác.

Có thể tích hợp:

• Bàn nâng.
• Con lăn truyền động.
• Xích tải.
• Cảm biến phát hiện pallet.
• Motor giảm tốc.
• PLC.
• Cơ cấu định vị và khóa pallet.

Dạng này thường được sử dụng trong kho tự động, dây chuyền sản xuất và hệ thống logistics.


6. Băng tải xoay kết hợp nâng hạ

Đây là dạng kết hợp hai chuyển động: nâng hạ và xoay.

Quy trình có thể diễn ra như sau:

Nhận sản phẩm/pallet → nâng lên → xoay đến vị trí yêu cầu → hạ xuống → kết nối với tuyến băng tải mới.

Thiết kế này phù hợp khi các tuyến vận chuyển có sự chênh lệch về cao độ hoặc cần giải phóng không gian bên dưới.

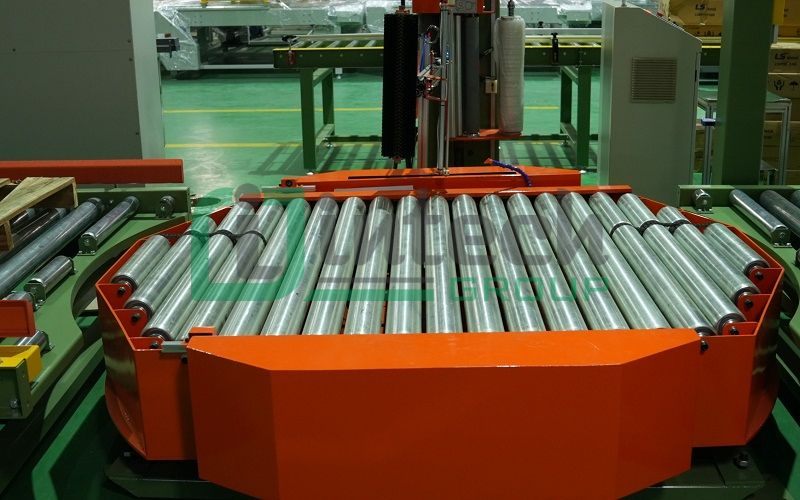

7. Băng tải xoay sử dụng cơ cấu mâm xoay

Ở dạng này, băng tải được lắp trên mâm/bàn xoay. Khi cần thay đổi hướng, động cơ làm mâm xoay quay đến vị trí được lập trình.

Ưu điểm của kết cấu này là có thể thiết kế nhiều vị trí kết nối xung quanh một tâm xoay.

Đặc biệt phù hợp với: Pallet, Thùng hàng, Khay sản phẩm, Dây chuyền logistics.

Ứng dụng của băng tải xoay



• Điện tử: Chuyển hướng PCB, linh kiện, khay sản phẩm
• Ô tô: Vận chuyển và xoay pallet, cụm linh kiện
• Thực phẩm: Kết nối các công đoạn sản xuất, đóng gói
• Dược phẩm: Chuyển hướng sản phẩm giữa các công đoạn

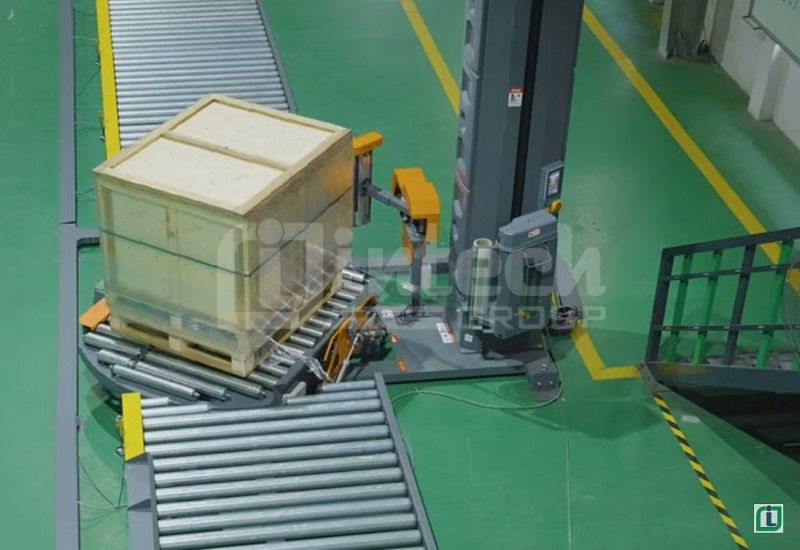

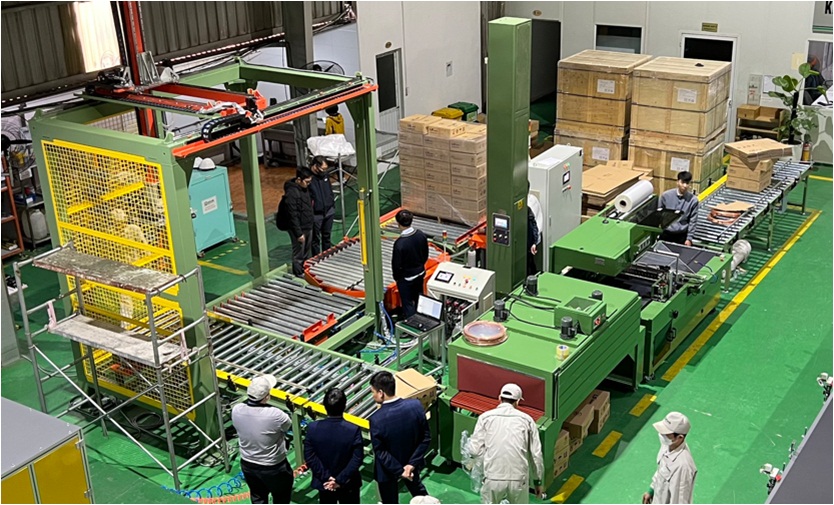

• Đóng gói: Kết nối máy đóng thùng, đóng đai, quấn màng
• Logistics: Phân luồng thùng hàng, pallet
• Kho tự động: Kết nối các tuyến băng tải
• Sản xuất công nghiệp: Kết nối và phân luồng nhiều dây chuyền



Ưu điểm và nhược điểm của băng tải xoay



- Ưu điểm:



• Tối ưu không gian: Giúp chuyển hướng dòng hàng linh hoạt (90°, 180°, 360°) trong diện tích nhà xưởng hẹp hoặc giới hạn.
• Duy trì liên tục: Vận chuyển sản phẩm mượt mà, liên tục mà không cần tốn nhân công bốc vác hay chuyển hướng thủ công.
• Linh hoạt kết nối: Dễ dàng ghép nối với các hệ thống băng tải thẳng sẵn có để tạo thành một vòng tuần hoàn khép kín.



- Nhược điểm:



• Chi phí cao hơn: Cấu trúc cơ khí phức tạp, đòi hỏi độ chính xác cao khi chế tạo nên giá thành đắt hơn băng tải thẳng thông thường.
• Bảo trì phức tạp: Dây đai hoặc các con lăn góc cong dễ bị lệch hướng, đòi hỏi phải thường xuyên kiểm tra, căn chỉnh độ căng và bảo dưỡng định kỳ.
• Giới hạn tốc độ/tải trọng: Tốc độ vận chuyển hoặc khả năng chịu lực ở các góc xoay thường bị hạn chế hơn so với đoạn băng tải chạy thẳng để tránh làm rơi rớt hay xô lệch hàng hóa.



Đơn vị thiết kế, chế tạo và lắp đặt băng tải xoay uy tín

Việc lựa chọn một đơn vị chế tạo băng tải giàu kinh nghiệm sẽ đảm bảo hệ thống vận hành bền bỉ, trơn tru và tối ưu hóa chi phí đầu tư dài hạn cho doanh nghiệp của bạn.

• Khảo sát nhu cầu thực tế tận nơi.
• Tư vấn giải pháp và chọn loại băng tải tối ưu.
• Thiết kế bản vẽ chi tiết theo mặt bằng nhà xưởng.
• Chế tạo chuẩn xác theo kích thước và tải trọng yêu cầu.
• Tích hợp hệ thống điều khiển tự động hóa thông minh.
• Lắp đặt trọn gói, chạy thử nghiệm nghiêm ngặt trước bàn giao.
• Chính sách bảo hành, bảo trì và hỗ trợ kỹ thuật dài hạn.

Liên hệ Intech ngay hôm nay để nhận tư vấn chuyên sâu và sở hữu phương án băng tải xoay phù hợp nhất với sản phẩm, tải trọng, năng suất và layout dây chuyền thực tế của doanh nghiệp bạn!
