Đồ gá hàn là gì? Cấu tạo, Quy trình thiết kế và chế tạo chuẩn xác

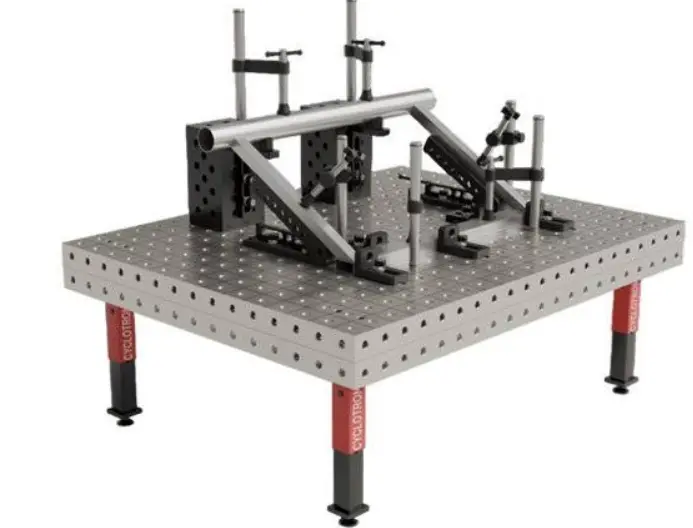

Đồ gá hàn là gì?

Đồ gá hàn là một hệ thống các cơ cấu, thiết bị dùng để xác định vị trí chính xác (định vị) và cố định chắc chắn (kẹp chặt) các chi tiết ở trạng thái sẵn sàng cho quá trình hàn.

Trong quy trình gia công và lắp ráp kết cấu hàn, đồ gá đóng vai trò là "bộ khung xương" quyết định hình dáng, kích thước hình học và chất lượng của sản phẩm cuối cùng.


Đồ gá hàn dùng để làm gì?



• Định vị chi tiết: Đưa các phôi thép, nhôm... về đúng vị trí thiết kế trên không gian 3D.
• Kẹp chặt và cố định phôi: Giữ chặt các chi tiết không bị dịch chuyển dưới tác động của trọng lực hay lực cơ học.
• Duy trì vị trí và khoảng cách: Đảm bảo khe hở giữa các mép hàn luôn chuẩn xác.
• Hạn chế biến dạng: Chống lại lực co ngót của kim loại khi nung nóng và nguội đi.
• Hỗ trợ thao tác: Giúp thợ hàn thao tác nhanh, giảm mỏi và tăng tính đồng nhất cho sản phẩm loạt.



Khi nào cần sử dụng đồ gá hàn?



• Sản xuất hàng loạt hoặc sản xuất lớn.
• Sản phẩm gồm nhiều chi tiết nhỏ cần lắp ghép phức tạp.
• Kết cấu yêu cầu độ chính xác và dung sai nghiêm ngặt.
• Sản phẩm có các góc hàn khó, dễ bị xoắn vặn.
• Áp dụng trên các dây chuyền hàn bán tự động hoặc tự động hóa bằng robot.

Cấu tạo của đồ gá hàn

Đồ gá hàn là một hệ thống lắp ghép từ nhiều bộ phận chức năng:

• Khung đồ gá: Bộ phận "xương sống" chịu lực chính, yêu cầu độ cứng vững cao, chống biến dạng và đảm bảo độ phẳng chính xác.
• Mặt đế/bàn gá: Nơi đặt chi tiết (bàn thép, bàn CNC, bàn gá dạng lỗ chuyên dụng).
• Cơ cấu định vị: Bao gồm chốt định vị, phiến tỳ, khối V, cữ chặn giúp xác định chính xác phương hướng và vị trí chi tiết.
• Cơ cấu kẹp chặt: Sử dụng kẹp nhanh, kẹp khí nén, thủy lực hoặc kẹp toggle để giữ chặt phôi mà không gây biến dạng.
• Cơ cấu đỡ: Gối đỡ cố định hoặc điều chỉnh, con lăn hỗ trợ cho các chi tiết dài.
• Cơ cấu xoay/lật: Giúp hàn nhiều mặt của sản phẩm mà không cần tháo lắp nhiều lần.
• Bộ phận bảo vệ: Tấm chắn chống bắn tóe, vật liệu chống dính xỉ hàn.
• Cơ cấu hỗ trợ khác: Cảm biến vị trí, cơ cấu kết nối robot.



Nguyên lý hoạt động của đồ gá hàn

Chu kỳ làm việc tiêu chuẩn của đồ gá hàn diễn ra theo trình tự:

1. Đặt phôi: Đưa chi tiết vào đúng vị trí trên đồ gá.
2. Định vị: Tiếp xúc với các điểm tỳ để khống chế bậc tự do.
3. Kẹp chặt: Kích hoạt cơ cấu kẹp tạo lực giữ ổn định.
4. Hàn: Thực hiện đường hàn (thủ công hoặc robot).
5. Tháo sản phẩm: Nhả kẹp, lấy sản phẩm ra và kiểm tra, chuẩn bị cho chu kỳ mới.


Phân loại đồ gá hàn phổ biến



• Theo phương pháp vận hành: Thủ công (đơn giản, chi phí thấp), Bán tự động (khí nén/thủy lực), Tự động và Đồ gá chuyên biệt cho Robot.
• Theo khả năng điều chỉnh: Đồ gá chuyên dụng (cho 1 sản phẩm), Đồ gá điều chỉnh (nhiều kích thước) và Đồ gá mô-đun (linh hoạt, tháo lắp).



Vai trò của đồ gá hàn trong sản xuất

Đồ gá hàn không chỉ đơn thuần là công cụ hỗ trợ, mà còn là yếu tố then chốt giúp:

• Đảm bảo độ chính xác: Duy trì chuẩn kích thước khắt khe.
• Tăng năng suất: Rút ngắn thời gian gá đặt, lặp lại quy trình nhanh chóng.
• Nâng cao tính đồng nhất: Loại bỏ sự phụ thuộc vào tay nghề cá nhân.
• Kiểm soát biến dạng nhiệt: Nhờ các điểm kẹp được bố trí khoa học.
• Hỗ trợ tự động hóa: Tạo môi trường làm việc chuẩn hóa cho robot.



Yêu cầu kỹ thuật khi thiết kế đồ gá hàn

Để một bộ đồ gá đạt chuẩn, cần chú trọng:

• Độ chính xác: Đảm bảo sai số định vị và kích thước nằm trong giới hạn cho phép của bản vẽ sản phẩm.
• Độ cứng vững: Khung gá không bị rung động, không bị cong vênh dưới tác dụng lực kẹp và lực hàn.
• Khả năng chịu nhiệt: Vật liệu và kết cấu chịu được bức xạ nhiệt từ mỏ hàn mà không bị biến dạng nhiệt lớn.
• Chống bám xỉ hàn: Bề mặt cần được phủ lớp chống bám xỉ hoặc thiết kế khe hở hợp lý.
• Khả năng thao tác nhanh: Đưa phôi vào và lấy sản phẩm ra thuận tiện, không vướng víu.
• Độ an toàn: Không có cạnh sắc gây nguy hiểm, cơ cấu kẹp chắc chắn tránh tuột phôi đột ngột.



Nguyên tắc thiết kế đồ gá hàn

1. Xác định sản phẩm cần hàn: Nắm rõ kích thước, hình dạng, vật liệu, trọng lượng và vị trí các mối hàn.
2. Phân tích quy trình hàn: Xác định thứ tự các đường hàn, phương pháp hàn (MIG/TIG/MAG) và không gian di chuyển của mỏ hàn.
3. Xác định chuẩn định vị: Áp dụng nguyên tắc định vị 3-2-1, chọn chuẩn chính xác để hạn chế sai số chuẩn.
4. Tính toán lực kẹp: Đảm bảo lực kẹp giữ được phôi nhưng không làm bóp méo, biến dạng chi tiết.
5. Bố trí điểm tỳ và điểm kẹp: Đặt gần vùng hàn để chống biến dạng nhưng không được cản trở đường đi của mỏ hàn.
6. Thiết kế không gian tháo sản phẩm: Đảm bảo sau khi hàn xong, sản phẩm không bị kẹt lại trong đồ gá.
7. Khả năng điều chỉnh: Thiết kế các cữ có thể dịch chuyển linh hoạt để phòng hờ sai số phôi đúc/cắt.


Các yếu tố cần tính toán khi thiết kế đồ gá hàn



• Kích thước và dung sai sản phẩm.
• Trọng lượng và tâm phân bố của phôi.
• Lực kẹp cần thiết của hệ thống.
• Lực và ứng suất sinh ra do co ngót nhiệt khi hàn.
• Biến dạng nhiệt của kết cấu đồ gá.
• Độ cứng của toàn bộ khung gá và tuổi thọ của các chi tiết định vị.
• Thời gian chu kỳ gá đặt (Cycle time).
• Khả năng tích hợp tự động hóa tương lai.

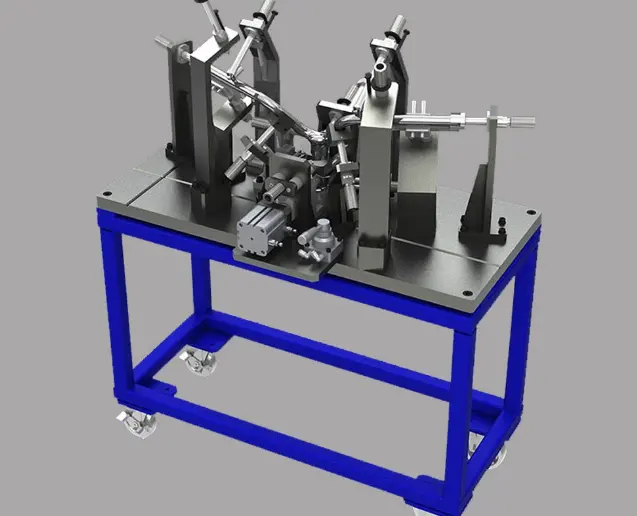

Quy trình thiết kế và chế tạo đồ gá hàn



• Bước 1: Tiếp nhận bản vẽ sản phẩm (2D/3D) và yêu cầu kỹ thuật, dung sai.
• Bước 2: Khảo sát quy trình sản xuất thực tế (sản lượng, thiết bị hàn, tay nghề nhân công).
• Bước 3: Phân tích và lựa chọn phương án định vị, kẹp chặt tối ưu.
• Bước 4: Thiết kế chi tiết kết cấu 3D trên phần mềm (SolidWorks, AutoCAD, Inventor...).
• Bước 5: Kiểm tra thiết kế (mô phỏng va chạm, kiểm tra độ cứng, không gian thao tác).
• Bước 6: Gia công các chi tiết (cắt, tiện, phay, khoan, nhiệt luyện, xử lý bề mặt).
• Bước 7: Lắp ráp tổng thể đồ gá hàn.
• Bước 8 & 9: Hiệu chỉnh, chạy thử nghiệm với sản phẩm mẫu thực tế.
• Bước 10: Bàn giao, hướng dẫn vận hành và bảo trì cho khách hàng.



Ứng dụng của đồ gá hàn trong sản xuất



• Ngành cơ khí chế tạo máy: Hàn khung bệ máy, vỏ máy, giá đỡ chịu lực.
• Ngành ô tô và xe máy: Hàn khung xe, gầm xe, các linh kiện cấu trúc dạng ống và tấm dập.
• Ngành sản xuất kết cấu thép: Hàn dầm cầu trục, cột nhà xưởng, khung thép tiền chế.
• Ngành sản xuất băng tải: Hàn chân băng tải, khung con lăn, bệ đỡ.
• Ngành nội thất kim loại: Hàn khung bàn ghế, kệ sắt, tủ tài liệu.
• Ngành điện – điện tử: Hàn vỏ tủ điện công nghiệp, khung máy móc điện tử.
• Dây chuyền hàn robot: Đồ gá tích hợp trạm hàn robot tự động với cơ cấu kẹp khí nén và cảm biến nhận diện phôi.



Kết luận

Đồ gá hàn đóng vai trò cốt lõi trong ngành gia công cơ khí hiện đại. Không chỉ đơn thuần giữ cố định phôi, đồ gá còn quyết định trực tiếp đến độ chính xác, năng suất, tính ổn định và chất lượng thẩm mỹ của mối hàn.

Dù bạn đang sản xuất đơn chiếc hay dây chuyền hàng loạt, việc lựa chọn đúng loại đồ gá sẽ quyết định lợi thế cạnh tranh của bạn trên thị trường.
