Đồ gá - Jig

Cấu tạo cơ bản của một bộ đồ gá (Jig)

• Bộ phận định vị: Các chi tiết như chốt định vị, phiến tì, khối V... có nhiệm vụ xác định chính xác vị trí của phôi so với dụng cụ cắt.
• Bộ phận kẹp chặt: Giữ cố định phôi, ngăn không cho phôi dịch chuyển hoặc rung động dưới tác dụng của lực cắt (sử dụng cơ cấu kẹp bằng ren, khí nén, hoặc thủy lực).
• Thân đồ gá (Đế): Khung kết cấu chịu lực chính, dùng để liên kết tất cả các chi tiết và gắn trực tiếp lên bàn máy.
• Bộ phận dẫn hướng (nếu có): Thường gặp trong các đồ gá khoan, dùng để dẫn hướng chính xác cho mũi khoan.
• Các cơ cấu phụ trợ: Cơ cấu phân độ, cơ cấu tháo lắp nhanh phục vụ cho các nguyên công phức tạp.

Vai trò và lợi ích vượt trội của đồ gá

• Nâng cao năng suất: Giảm tối đa thời gian phụ và thời gian gá đặt phôi nhờ các cơ cấu kẹp nhanh.
• Đảm bảo độ chính xác: Hạn chế tối đa sai số do tay nghề thợ, đảm bảo tính lắp lẫn hoàn hảo cho sản phẩm.
• Mở rộng khả năng công nghệ: Cho phép thực hiện các nguyên công khó, phức tạp trên các máy vạn năng thông thường.
• Đảm bảo an toàn lao động: Giữ phôi chắc chắn, bảo vệ người vận hành khỏi các rủi ro văng phôi trong quá trình gia công tốc độ cao.

Phân loại đồ gá phổ biến trong công nghiêp

1. Phân loại theo công dụng (Nguyên công gia công & Sản xuất)

• Đồ gá gia công cơ:
  • Jig khoan (Drill Jig): Chuyên dùng cho các nguyên công khoan, doa, khoét, tarô. Điểm đặc trưng là có các bạc dẫn hướng (bushing) bằng thép tôi cứng giúp định vị chính xác vị trí lỗ.
  • Đồ gá phay (Milling Fixture): Cố định phôi chắc chắn trên bàn máy phay để chống lại lực cắt lớn, giúp phay phẳng, phay rãnh hoặc phay góc đạt độ chính xác cao.
  • Đồ gá tiện (Lathe Fixture): Dùng để kẹp các chi tiết có hình dạng phức tạp, không đối xứng mà mâm cặp thông thường không kẹp được (thường kết hợp với tốc cặp, mũi chống tâm).
  • Đồ gá mài (Grinding Fixture): Giữ phôi ổn định nhằm đảm bảo độ bóng và dung sai siêu vi thể cho các bề mặt mài tròn hoặc mài phẳng.
• Đồ gá lắp ráp (Assembly Jig): Dùng để định vị và giữ chặt nhiều chi tiết riêng lẻ ở đúng vị trí tương quan để tiến hành lắp ghép thành một cụm sản phẩm hoặc sản phẩm hoàn chỉnh (ví dụ: lắp ráp khung xe, linh kiện điện tử).

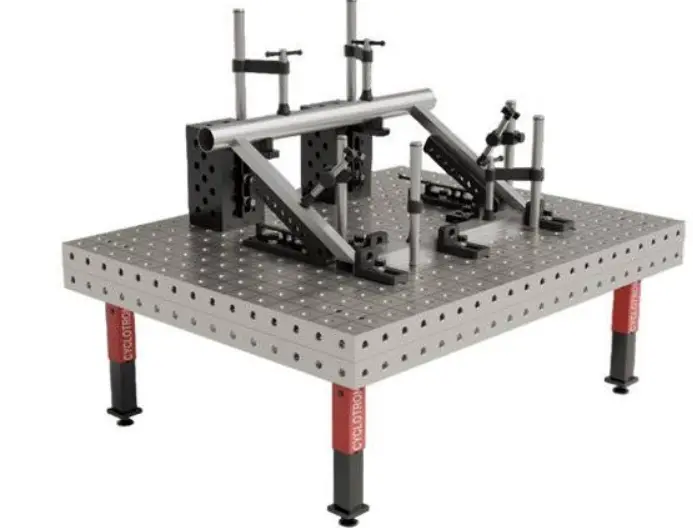

• Đồ gá hàn (Welding Jig): Cố định các thanh, tấm kim loại dưới áp lực và nhiệt độ cao, hạn chế tối đa hiện tượng cong vênh do ứng suất nhiệt trong quá trình hàn.
• Đồ gá kiểm tra (Check Jig / Inspection Jig): Dùng để gá đặt sản phẩm nhằm kiểm tra nhanh các thông số hình học, độ đảo, kích thước hoặc dùng trong kiểm tra điện tử (như Jig "giường đinh" kiểm tra mạch PCB).

2. Phân loại theo tính vạn năng và chuyên dụng

• Đồ gá vạn năng: Là các thiết bị đã được chuẩn hóa (như ê-tô máy phay, mâm cặp máy tiện, mỏ kẹp vạn năng). Có thể dùng cho nhiều loại chi tiết khác nhau mà không cần chế tạo mới, tuy nhiên thời gian gá đặt thường lâu hơn.
• Đồ gá chuyên dùng: Thiết kế và chế tạo riêng biệt cho đúng một loại chi tiết và một nguyên công duy nhất. Giúp tối ưu hóa tốc độ gá đặt và độ chính xác tuyệt đối, thích hợp cho sản xuất hàng loạt.
• Đồ gá vạn năng lắp ghép (VGM): Gồm các bộ chi tiết tiêu chuẩn hóa đã được chế tạo sẵn (chốt, thanh kẹp, ê-cu, đế...). Khi cần gia công sản phẩm mới, kỹ thuật viên sẽ lắp ráp chúng lại với nhau, sau đó có thể tháo rời để tái sử dụng.

Dịch vụ gia công đồ gá/Jig theo yêu cầu tại Intech

- Điểm mạnh cốt lõi của Intech:

• Hệ thống máy móc tiên tiến: Sở hữu dàn máy phay CNC, tiện CNC, máy cắt dây EDM, máy mài phẳng cùng các thiết bị đo lường kiểm tra chất lượng hiện đại.
• Đội ngũ nhân sự chuyên sâu: Quy tụ các kỹ sư thiết kế (CAD/CAM/CAE) giàu kinh nghiệm thực tế, am hiểu sâu sắc về dây chuyền lắp ráp và tiêu chuẩn kỹ thuật khắt khe của các nhà máy FDI.
• Chất lượng và tiến độ: Cam kết sản phẩm đạt độ chính xác cao theo đúng bản vẽ, bàn giao đúng hạn và dịch vụ hậu mãi chu đáo.

- Quy trình thiết kế và gia công đồ gá, Jig chuẩn kỹ thuật

• Bước 1: Tiếp nhận yêu cầu & Tư vấn: Nhận bản vẽ 2D/3D hoặc mẫu thực tế từ khách hàng; đội ngũ kỹ sư tiến hành khảo sát và tư vấn phương án vật liệu, cấu trúc tối ưu chi phí nhất.
• Bước 2: Thiết kế kỹ thuật (3D Design): Lên bản vẽ thiết kế chi tiết bằng phần mềm chuyên dụng, gửi khách hàng phê duyệt trước khi đưa vào sản xuất.
• Bước 3: Gia công & Lắp ráp: Tiến hành gia công CNC, xử lý bề mặt và lắp ráp hoàn thiện tại xưởng Intech dưới sự giám sát kỹ thuật nghiêm ngặt.
• Bước 4: Kiểm tra chất lượng (QC): Kiểm tra toàn diện thông số kỹ thuật, độ khít, độ bền và khả năng vận hành của sản phẩm.
• Bước 5: Bàn giao & Bảo hành: Giao hàng tận nơi, hỗ trợ lắp đặt, hướng dẫn vận hành cùng chính sách bảo hành, bảo trì dài hạn.

- Cam kết từ Intech

• Độ chính xác tuyệt đối: Sản phẩm vận hành trơn tru, chuẩn xác theo đúng thông số cam kết.
• Tối ưu chi phí & Thời gian: Giúp nhà máy rút ngắn thời gian setup dây chuyền, nâng cao năng suất tổng thể.
• Bảo mật tuyệt đối: Cam kết bảo mật thông tin bản vẽ kỹ thuật, ý tưởng sản phẩm và công nghệ của đối tác.
• Hỗ trợ kỹ thuật nhanh chóng: Luôn sẵn sàng hiệu chỉnh, cải tiến hoặc hỗ trợ kỹ thuật 24/7 khi khách hàng có thay đổi về quy trình sản xuất.
