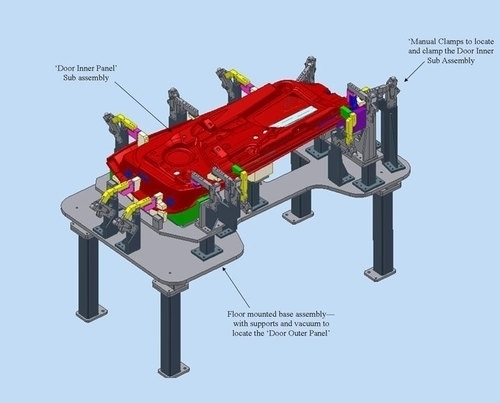

Đồ gá lắp ráp là gì?
Đồ gá lắp ráp (hay còn gọi là Jig lắp ráp) là thiết bị công nghệ chuyên dụng dùng để định vị, kẹp chặt và giữ các linh kiện, chi tiết ở đúng vị trí chính xác. Giữ vai trò xương sống trong các dây chuyền lắp ráp, giúp các linh kiện rời rạc khớp nối với nhau một cách chính xác, ổn định và nhanh chóng.
Đồ gá lắp ráp dùng để làm gì?
- Định vị chi tiết chính xác trong không gian.
- Giữ cố định chi tiết tuyệt đối trong suốt quá trình lắp ráp.
- Đảm bảo khoảng cách, góc độ và vị trí tương quan giữa các chi tiết.
- Hỗ trợ công nhân thao tác nhanh, trực quan và an toàn.
- Giảm thiểu tối đa sai sót do thao tác thủ công.
- Tăng năng suất lao động và tiêu chuẩn hóa chất lượng sản phẩm.
Khi nào doanh nghiệp nên sử dụng đồ gá lắp ráp?
- Sản phẩm có cấu tạo phức tạp, gồm nhiều chi tiết ghép nối.
- Yêu cầu kỹ thuật đòi hỏi độ chính xác cao về vị trí tương quan.
- Doanh nghiệp sản xuất với số lượng lớn hoặc hàng loạt.
- Công đoạn lắp ráp lặp đi lặp lại nhiều lần trong ca sản xuất.
- Cần rút ngắn thời gian gá đặt và tối ưu hóa thời gian chu kỳ.
- Cần kiểm soát chất lượng đồng đều giữa các lô sản phẩm.

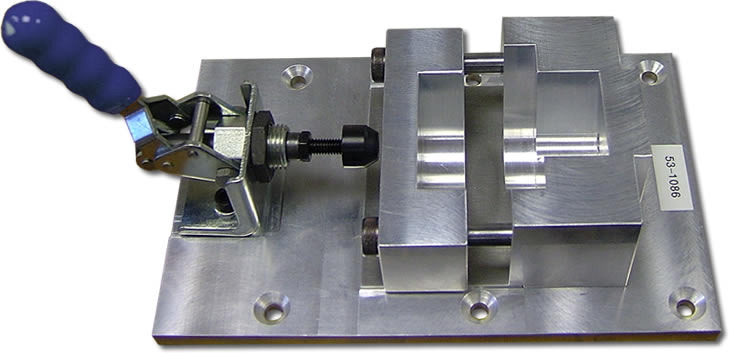

Cấu tạo của đồ gá lắp ráp
Mỗi bộ đồ gá lắp ráp được thiết kế tùy biến theo đặc điểm sản phẩm, nhưng nhìn chung đều bao gồm các bộ phận chính sau:
- Đế đồ gá: Làm nền móng vững chắc, chịu toàn bộ lực tác động trong quá trình thao tác. Đảm bảo độ phẳng, độ cứng vững cao, không bị cong vênh.
- Vật liệu phổ biến: Thép, nhôm hợp kim, inox, thép dụng cụ hoặc các loại vật liệu kỹ thuật chuyên dụng.
- Bộ phận định vị: Chốt định vị, phiến tỳ, gối đỡ, khối V (V-block), cữ chặn, chốt trụ/chốt trám. Bố trí theo nguyên tắc 6 điểm định vị nhằm khống chế các bậc tự do cần thiết của chi tiết.
- Bộ phận kẹp chặt: Các cơ cấu kẹp đa dạng: Kẹp cơ khí, kẹp nhanh, kẹp cam, kẹp toggle, kẹp khí nén, kẹp thủy lực hoặc kẹp điện.
- Lựa chọn cơ cấu kẹp dựa trên lực giữ cần thiết, không gian thao tác và tốc độ đóng mở.
- Bộ phận dẫn hướng: Gồm chốt dẫn hướng, bạc dẫn hướng, ray trượt hoặc cơ cấu cơ khí giúp các chi tiết trượt vào khớp một cách trơn tru.
- Bộ phận đỡ và nâng: Gối đỡ, trụ đỡ, cơ cấu nâng hoặc vít điều chỉnh chiều cao giúp cân bằng các chi tiết có hình khối phức tạp.
- Cơ cấu định hướng và chống lắp sai: Thiết kế chống lắp ngược, chống lắp nhầm linh kiện, ngăn chặn sai sót từ phía người vận hành.
- Cơ cấu tháo sản phẩm: Chốt đẩy, tay gạt, cơ cấu đẩy khí nén hoặc hệ thống tháo nhanh giúp lấy sản phẩm ra khỏi đồ gá nhẹ nhàng sau khi hoàn thành.
Nguyên lý hoạt động của đồ gá lắp ráp
- Nguyên lý định vị chi tiết:
Đưa các linh kiện rời vào đúng tọa độ thiết kế trên đồ gá, khống chế hoàn toàn các bậc tự do không mong muốn để giữ vị trí cố định.
- Nguyên lý kẹp giữ:
Sau khi định vị chuẩn xác, hệ thống kẹp tác dụng lực giữ chặt chi tiết. Lực này phải đủ lớn để cố định nhưng không được làm móp méo hay biến dạng sản phẩm.
- Trình tự hoạt động cơ bản:
1. Đặt chi tiết vào đồ gá.
2. Định vị chuẩn xác.
3. Kẹp chặt bằng cơ cấu chuyên dụng.
4. Thực hiện công đoạn lắp ráp (thủ công hoặc tự động).
5. Kiểm tra trực quan hoặc bằng cảm biến vị trí.
6. Nhả kẹp.
7. Tháo sản phẩm hoàn thiện ra khỏi đồ gá.
Phân loại đồ gá lắp ráp
Dưới đây là cách phân loại đồ gá lắp ráp phổ biến trong sản xuất cơ khí và chế tạo:
1. Đồ gá vạn năng:
- Có thể dùng chung cho nhiều loại sản phẩm hoặc kích thước khác nhau mà không cần thay đổi kết cấu nhiều.
- Thường dùng các cơ cấu tiêu chuẩn hóa (như ê-tô, kẹp nhanh, mâm cặp).
- Ứng dụng: Sản xuất đơn chiếc, loạt nhỏ.
2. Đồ gá chuyên dùng:
- Thiết kế và chế tạo riêng cho một loại sản phẩm cụ thể.
- Đảm bảo độ chính xác cao, thời gian gá đặt nhanh, năng suất lớn.
- Ứng dụng: Sản xuất hàng loạt lớn và hàng khối.
3. Đồ gá vạn năng lắp ghép:
- Gồm các chi tiết tiêu chuẩn đã được chế tạo sẵn với độ chính xác cao.
- Người dùng có thể tháo lắp, thay đổi kết cấu để tạo ra bộ đồ gá mới theo ý muốn rồi sau đó lại tháo ra dùng cho việc khác.
4. Đồ gá điều chỉnh (Vạn năng chuyên dùng):
Cho phép thay đổi một số chi tiết định vị hoặc kẹp chặt để chuyển đổi sang gia công/lắp ráp chi tiết có kích thước gần giống.
Ứng dụng đồ gá lắp ráp trong sản xuất công nghiệp
- Ngành cơ khí: Lắp ráp cụm động cơ, hộp số, lắp bánh răng, trục, bạc đạn.
- Ngành ô tô – xe máy: Định vị khung gầm, lắp ráp nội thất, thân xe và các cụm linh kiện phụ trợ.
- Ngành điện – điện tử: Lắp ráp bo mạch PCB, vỏ thiết bị, định vị các cổng connector chính xác cao.
- Sản xuất thiết bị công nghiệp: Lắp ráp tủ điện, máy móc tự động hóa và các module linh kiện lớn.
- Dây chuyền tự động hóa: Phối hợp nhịp nhàng với robot gắp thả (pick and drop) và trạm assembly thông minh.
Lợi ích của việc sử dụng đồ gá lắp ráp
- Tăng độ chính xác: Triệt tiêu sai số do yếu tố con người, đảm bảo đồng nhất chất lượng sản phẩm.
- Tăng năng suất: Rút ngắn thời gian gá đặt, tăng tốc độ hoàn thành chu kỳ sản xuất.
- Giảm lỗi sản phẩm: Hạn chế tình trạng lắp ngược, lắp sai lệch nhờ các cơ cấu Poka-Yoke thông minh.
- Tối ưu chi phí: Tiết kiệm nhân công, giảm tỷ lệ hàng lỗi (scrap) và gia tăng sản lượng đầu ra.
- Cải thiện an toàn lao động: Giảm thiểu thao tác nặng nhọc, bảo vệ sức khỏe công nhân.
- Tiêu chuẩn hóa quy trình: Dễ dàng đào tạo nhân sự mới và kiểm soát chất lượng đầu ra.
Yêu cầu kỹ thuật đối với đồ gá lắp ráp
- Độ chính xác: Đạt dung sai kích thước và vị trí theo bản vẽ kỹ thuật khắt khe.
- Độ cứng vững: Chịu lực tốt, không bị rung lắc hay biến dạng dưới tác động của lực kẹp và thao tác.
- Khả năng thao tác: Thiết kế công thái học giúp công nhân thao tác dễ dàng, thoải mái.
- Độ bền cao: Tuổi thọ chu kỳ lớn, các chi tiết dễ mài mòn có khả năng thay thế thuận tiện.
- Tính an toàn: Không có ba-via sắc nhọn, cơ cấu kẹp vận hành an toàn, tránh kẹt tay.
- Tính linh hoạt: Có khả năng điều chỉnh hoặc thay thế module nhanh chóng để đổi mã sản phẩm.
Vật liệu chế tạo đồ gá lắp ráp
- Thép (Thép kết cấu, Thép hợp kim): Độ cứng và độ bền siêu việt, phù hợp với đồ gá chịu tải lớn.
- Nhôm (Nhôm hợp kim Al6061, Al7075): Trọng lượng nhẹ, dễ gia công, tản nhiệt tốt, tối ưu cho đồ gá thao tác thủ công.
- Inox (SUS304, SUS316): Chống ăn mòn tuyệt đối, phù hợp môi trường y tế, thực phẩm hoặc yêu cầu vệ sinh cao.
- Thép dụng cụ (SKD11, SKS3): Chuyên dùng làm chốt định vị, bạc dẫn hướng và các chi tiết chịu mài mòn cao.
- Nhựa kỹ thuật (POM, PA, UHMW-PE, PTFE): Chống trầy xước bề mặt sản phẩm, trọng lượng nhẹ, chống mài mòn tốt.
Quy trình thiết kế đồ gá lắp ráp
- Bước 1: Khảo sát sản phẩm: Nghiên cứu biên dạng 3D, kích thước, dung sai và yêu cầu lắp ghép.
- Bước 2: Phân tích quy trình: Xác định thứ tự lắp ráp tối ưu và các điểm cần kẹp chặt.
- Bước 3: Xác định chuẩn định vị: Lựa chọn chuẩn công nghệ và chuẩn lắp ráp chính xác.
- Bước 4: Thiết kế cơ cấu kẹp và chống sai (Poka-Yoke): Tính toán lực kẹp và bố trí cảm biến thông minh.
- Bước 5: Dựng hình 3D CAD: Mô phỏng không gian, kiểm tra va chạm và hành trình thao tác.
- Bước 6: Hoàn thiện bản vẽ chế tạo: Xuất bản vẽ lắp, bản vẽ chi tiết, chỉ định dung sai và vật liệu rõ ràng.
Quy trình gia công đồ gá lắp ráp chuyên nghiệp
Dưới đây là quy trình gia công đồ gá lắp ráp chuẩn công nghiệp tại các xưởng cơ khí chính xác:
- Bước 1: Tiếp nhận yêu cầu: Nhận bản vẽ 2D/3D, mẫu thực tế, số lượng và các yêu cầu kỹ thuật đặc thù từ khách hàng.
- Bước 2: Phân tích kỹ thuật: Đánh giá phương án định vị, cơ cấu kẹp và lựa chọn vật liệu tối ưu.
- Bước 3: Thiết kế kỹ thuật: Dựng mô hình CAD hoàn thiện nếu khách hàng chưa có bản vẽ gia công.
- Bước 4: Lập kế hoạch và bóc tách vật tư: Lập danh mục vật liệu thô và các linh kiện tiêu chuẩn (chốt, bạc, xy-lanh).
- Bước 5: Chuẩn bị vật liệu: Cắt phôi thô và kiểm tra chất lượng vật liệu đầu vào.
- Bước 6: Gia công cơ khí chính xác:
- Bước 7: Xử lý bề mặt: Nhiệt luyện tăng cứng, anodizing nhôm, xi mạ chống gỉ hoặc làm đen kim loại.
- Bước 8: Lắp ráp cơ khí: Lắp ghép các chi tiết cơ khí, chốt định vị và cơ cấu kẹp lên đế đồ gá.
- Bước 9: Kiểm tra chất lượng (QC): Sử dụng thước đo chuyên dụng, đồng hồ so hoặc máy CMM để kiểm tra kích thước và độ đồng tâm.
- Bước 10: Chạy thử (Try-out): Lắp thử sản phẩm thực tế, đánh giá thời gian chu kỳ, độ lặp lại và hiệu quả thao tác.
- Bước 11: Bàn giao: Giao đồ gá hoàn thiện kèm theo bản vẽ, tài liệu hướng dẫn sử dụng và biên bản kiểm tra chất lượng (QC Report).
Kiểm tra chất lượng đồ gá lắp ráp (QC)
- Kiểm tra kích thước: Dùng thước cặp, panme, đồng hồ so hoặc máy đo 3D (CMM).
- Kiểm tra hình học: Đo độ phẳng bề mặt, độ song song, vuông góc và đồng tâm.
- Kiểm tra khả năng định vị: Thử nghiệm với chi tiết mẫu để đánh giá độ khít và độ lặp lại.
- Kiểm tra cơ cấu kẹp: Đánh giá lực kẹp thực tế, hành trình chuyển động và độ ổn định.
- Chạy thử thực tế: Vận hành liên tục nhiều chu kỳ để đảm bảo đồ gá hoạt động bền bỉ, không có hiện tượng kẹt hay sai lệch.
Các lỗi thường gặp khi thiết kế và gia công đồ gá lắp ráp
- Định vị không chính xác: Do xác định sai chuẩn hoặc điểm tỳ không phù hợp.
- Kẹp gây biến dạng sản phẩm: Lực kẹp quá mạnh hoặc đặt vị trí kẹp sai điểm chịu lực.
- Khó thao tác: Không tính toán không gian thao tác thực tế của công nhân.
- Đồ gá quá cồng kềnh, phức tạp: Gây khó khăn trong việc bảo trì, vệ sinh và chi phí cao.
- Thiếu cơ cấu chống lắp sai: Dẫn đến lỗi sản phẩm hàng loạt do phụ thuộc vào thói quen công nhân.
- Độ bền kém: Sử dụng vật liệu không đúng tiêu chuẩn khiến chi tiết nhanh mài mòn.
- Tích lũy sai số: Lỗi cộng dồn từ nhiều chi tiết nhỏ khiến sản phẩm cuối cùng không đạt chuẩn.
Báo giá dịch vụ gia công đồ gá lắp ráp theo yêu cầu
Chi phí gia công đồ gá phụ thuộc vào các yếu tố cốt lõi:
- Kích thước tổng thể và kết cấu cơ khí (đơn giản hay phức tạp).
- Loại vật liệu sử dụng (Thép, Nhôm, Inox, Nhựa kỹ thuật).
- Số lượng cơ cấu kẹp nhanh, xy-lanh khí nén đi kèm.
- Yêu cầu về độ chính xác và dung sai gia công.
- Công đoạn xử lý bề mặt và số lượng đặt hàng (đơn chiếc hay sản xuất loạt).
Chi phí thường được tính toán dựa trên bản vẽ thiết kế, độ phức tạp kỹ thuật, vật liệu chế tạo và số lượng đặt hàng. Để có báo giá chính xác và tối ưu nhất cho dịch vụ gia công đồ gá lắp ráp vui lòng liên hệ với Intech Group - Đơn vị chuyên gia công cơ khí chính xác uy tín và chất lượng hàng đầu.
Intech cam kết mang đến mức giá cạnh tranh đi kèm chất lượng gia công chuẩn xác trên hệ thống máy CNC hiện đại. Quý khách có nhu cầu nhận tư vấn và báo giá chi tiết, vui lòng liên hệ trực tiếp:
