Dung sai kích thước là gì?

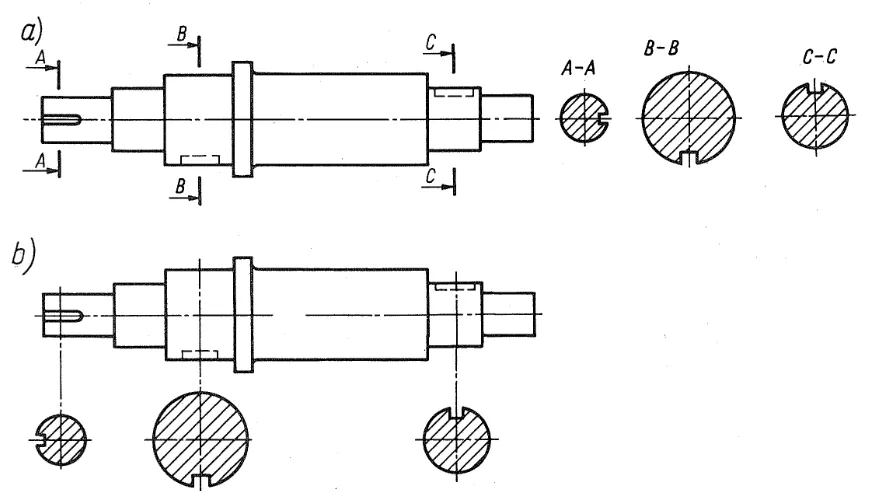

Dung sai kích thước xác định độ lệch cho phép của kích thước so với kích thước danh nghĩa trên bản vẽ kỹ thuật, tức là kích thước thực tế khác với kích thước danh nghĩa được ghi trên bản vẽ kỹ thuật . Vì quy trình sản xuất không hoàn hảo, nên mọi chi tiết được sản xuất đều có sự khác biệt nhất định so với kích thước giả định. Dung sai xác định giới hạn mà trong đó những khác biệt này được chấp nhận.
Phương pháp dung sai kích thước
Theo truyền thống, dung sai được sử dụng dựa trên các giá trị cộng trừ, biểu thị độ lệch chấp nhận được so với kích thước danh nghĩa.
Một phương pháp hiện đại để xác định dung sai là hệ thống GD&T (Geometrical Dimensioning and Tolerancing) , cho phép bạn xác định không chỉ các sai lệch về kích thước mà còn cả các đặc điểm hình học của các chi tiết. Đây là một hệ thống chính xác và hiệu quả hơn so với dung sai kích thước truyền thống ± vì nó xem xét các kích thước tuyến tính và các thông số hình học là rất quan trọng đối với hoạt động và lắp ráp chính xác của các chi tiết.
Hệ thống GD&T cho phép kiểm soát các đặc điểm hình học như:
- Hình dạng của linh kiện, ví dụ:
- Độ phẳng – xác định mức độ sai lệch của bề mặt so với mặt phẳng lý tưởng.
- Độ tròn – đảm bảo tiết diện của trục hoặc lỗ càng gần với hình tròn lý tưởng càng tốt.
- Độ trụ – áp dụng cho các trục và lỗ hình trụ, xác định độ lệch tối đa cho phép so với hình dạng trụ.
- Hướng sắp xếp các thành phần so với nhau, ví dụ:
- Độ vuông góc – xác định độ lệch tối đa cho phép so với độ vuông góc hoàn hảo giữa hai bề mặt.
- Tính song song – đảm bảo hai bề mặt hoặc trục càng song song với nhau càng tốt.
- Độ nghiêng – xác định mức độ sai lệch của bề mặt so với góc danh nghĩa.
- Vị trí của các thành phần trong bố cục, ví dụ:
- Vị trí – kiểm soát xem một thành phần (chẳng hạn như một lỗ) có nằm đúng vị trí so với các bộ phận khác hay không.
- Độ lệch tâm tròn – xác định mức độ “lệch tâm” của trục hoặc lỗ so với trục quay của nó.
- Hiện tượng lệch tâm của các bộ phận trong chuyển động quay, ví dụ:
- Độ lệch trục – áp dụng cho trục và các bộ phận quay, xác định độ lệch tối đa của trục so với vị trí lý tưởng trong quá trình quay.
- Độ lệch tâm toàn phần – một dạng độ lệch tâm nghiêm ngặt hơn, bao gồm tất cả các điểm trên toàn bộ bề mặt quay.
Tầm quan trọng của dung sai trong quy trình sản xuất
Dung sai kích thước đóng vai trò quan trọng trong quá trình lắp ráp linh kiện, vì bất kỳ sự không chính xác nào cũng có thể ảnh hưởng đến chất lượng, độ bền và chức năng của sản phẩm hoàn thiện. Dung sai được điều chỉnh đúng cách đảm bảo các linh kiện riêng lẻ khớp với nhau như ý định của nhà thiết kế . Nếu dung sai quá khắt khe hoặc quá lỏng lẻo, có thể xảy ra nhiều vấn đề trong quá trình lắp ráp, dẫn đến tăng chi phí sản xuất, tổn thất vật liệu và thậm chí là hỏng hóc toàn bộ hệ thống.
- Lắp ráp quá chặt: Vấn đề về lắp ráp linh kiện
Một trong những vấn đề chính phát sinh từ dung sai kém là sự lắp ghép quá chặt, khiến việc ghép các bộ phận lại với nhau trở nên khó khăn hoặc thậm chí không thể thực hiện được. Điều này có thể dẫn đến việc cần phải gia công thêm, làm tăng chi phí sản xuất và kéo dài thời gian giao hàng.
Ví dụ, nếu đường kính trục quá lớn so với đường kính lỗ, việc doa lỗ hoặc mài trục có thể là cần thiết để đảm bảo sự ăn khớp chính xác. Những thao tác này phát sinh thêm chi phí và cũng có thể ảnh hưởng đến các tính chất cơ học của vật liệu, làm suy yếu cấu trúc của nó.
Khi lắp ráp các bộ phận bằng nhựa, độ khít quá mức có thể dẫn đến nứt do ứng suất hoặc biến dạng, làm giảm đáng kể tuổi thọ sản phẩm. Trong ngành công nghiệp ô tô hoặc hàng không , ngay cả việc vượt quá giới hạn dung sai tối thiểu cũng có thể dẫn đến các vấn đề vận hành nghiêm trọng, chẳng hạn như tăng mài mòn các bộ phận do ma sát quá mức.
- Khớp nối quá lỏng lẻo: Kết nối không ổn định
Mặt khác, nếu lắp ráp quá lỏng thì các bộ phận sẽ không được giữ chắc chắn, dẫn đến rung động, độ rơ khi lắp ráp và mài mòn sớm các mối nối. Lắp ráp lỏng lẻo đặc biệt nguy hiểm đối với các bộ phận phải chịu tải trọng động, chẳng hạn như trục truyền động, ổ bi hoặc các mối nối bu lông.
Một ví dụ về sự cố của cơ cấu là khi lỗ được khoan quá rộng so với trục. Điều này dẫn đến việc chi tiết không được lắp đặt đúng cách và có thể bị trượt trong quá trình vận hành máy. Trong trường hợp nghiêm trọng, điều này có thể dẫn đến hỏng hóc toàn bộ cơ cấu, dẫn đến việc phải thay thế chi tiết hoặc thậm chí toàn bộ máy móc, gây tốn kém chi phí.
Trong xây dựng và kết cấu thép, khe hở quá lớn có thể làm suy yếu toàn bộ kết cấu, làm tăng nguy cơ hư hỏng dưới tác động của các lực bên ngoài như gió hoặc tải trọng động đất. Trong những trường hợp như vậy, các mối ghép chính xác với tiêu chuẩn sai lệch quy định được sử dụng để đảm bảo độ bền và an toàn.
Tiêu chuẩn và quy chuẩn dung sai kích thước
Dung sai kích thước (T) là phạm vi cho phép của sai số, được xác định bởi hiệu giữa kích thước giới hạn lớn nhất và nhỏ nhất. Tiêu chuẩn chủ yếu là TCVN 2263-1:2007 (ISO 2768-1:1989) cho dung sai chung, TCVN 5706:1993 về cách ghi, TCVN 7296:2003 về hàn. Cấp chính xác từ IT01-IT18, trong đó IT6-IT11 dùng cho mối lắp, IT12-IT18 dùng cho kích thước tự do.
Các tiêu chuẩn và quy chuẩn chính (TCVN/ISO)
- TCVN 2263-1:2007 (ISO 2768-1:1989): Quy định dung sai chung cho kích thước dài và góc (4 cấp: f - tinh, m - trung bình, c - thô, v - rất thô).
- TCVN 5706:1993 (ISO 406:1987): Hướng dẫn cách ghi dung sai kích thước dài và góc trên bản vẽ kỹ thuật.
- TCVN 7296:2003: Dung sai chung cho kết cấu hàn.
- TCVN 9261:2012 (ISO 1803:1997): Dung sai kích thước trong xây dựng.
Các khía cạnh thực tiễn của việc sử dụng dung sai
Dung sai kích thước và hình học là yếu tố không thể thiếu trong thiết kế và quy trình sản xuất các chi tiết cơ khí. Việc xác định và kiểm soát chính xác đảm bảo các chi tiết khớp với nhau như ý muốn của kỹ sư và toàn bộ quy trình sản xuất được tối ưu hóa về chi phí và chất lượng.
- Làm thế nào để xác định dung sai trên bản vẽ kỹ thuật?
Bản vẽ kỹ thuật là tài liệu quan trọng trong sản xuất, do đó chúng phải ghi rõ kích thước danh nghĩa và sai lệch cho phép. Việc ghi chú dung sai chính xác giúp đọc hiểu thông số kỹ thuật một cách rõ ràng và tránh các lỗi diễn giải có thể dẫn đến các vấn đề lắp ráp hoặc chi phí gia công bổ sung.
Các nguyên tắc cơ bản để xác định dung sai trên bản vẽ kỹ thuật
- Sử dụng các ký hiệu phù hợp theo tiêu chuẩn TCVN/ISO.
- Kích thước cần được hiển thị rõ ràng, tránh lặp lại không cần thiết.
- Các ký hiệu dung sai hình học phải tuân theo tiêu chuẩn TCVN/ISO.
- Kích thước và dung sai của chúng phải được đặt ở vị trí thích hợp trên bản vẽ để không gây cản trở khả năng đọc hiểu.
Xác định dung sai hình học cho các thành phần chính
- Thay vì sử dụng dung sai ± cổ điển cho từng kích thước, việc sử dụng dung sai hình học sẽ hữu ích hơn vì nó thể hiện rõ hơn chức năng của chi tiết.
- Ví dụ, dung sai độ phẳng rất quan trọng đối với các bề mặt tiếp tuyến, và độ song song là yếu tố then chốt đối với các rãnh trượt và ổ trượt trơn.
- Các kích thước quan trọng cho việc lắp ráp cần được chỉ định là kích thước kiểm soát (ví dụ: K, C trong tài liệu kỹ thuật).
Tránh siết chặt dung sai quá mức nếu không cần thiết
- Một lỗi thiết kế phổ biến là áp dụng dung sai quá nhỏ, điều này làm tăng chi phí sản xuất.
- Hãy sử dụng các cấp dung sai phù hợp với chức năng của chi tiết – đối với các chi tiết chính xác (như vòng bi)
Đảm bảo tính tương thích với các phương pháp đo lường
- Nên lựa chọn các dung sai sao cho chúng có thể được kiểm soát bằng các dụng cụ đo lường hiện có.
- Ví dụ, nếu dung sai nhỏ hơn 0,01 mm, thước kẹp tiêu chuẩn có thể không cung cấp độ chính xác cần thiết, và cần đến máy đo tọa độ (CMM).
Tóm lại
Việc lựa chọn dung sai kích thước phù hợp là rất quan trọng để đảm bảo lắp ráp linh kiện đúng cách trong nhiều ngành công nghiệp. Dung sai không phù hợp có thể dẫn đến các vấn đề về độ khớp, làm tăng chi phí, tổn thất vật liệu và ảnh hưởng đến chất lượng sản phẩm. Do đó, các kỹ sư phải phân tích cẩn thận các yêu cầu về dung sai, có tính đến cả khía cạnh chức năng và kinh tế, để đảm bảo độ tin cậy và hiệu quả của các quy trình lắp ráp.
