Nhông xích băng tải là gì? Cấu tạo, phân loại, nguyên lý hoạt động và cách lựa chọn

Trong các hệ thống băng tải công nghiệp, nhông xích (đĩa xích) đóng vai trò như "trái tim" truyền động, quyết định sự vận hành ổn định của toàn bộ dây chuyền. Hiểu rõ cấu tạo và tối ưu hóa hiệu suất của cụm chi tiết này chính là yếu tố quyết định để doanh nghiệp nâng cao năng suất, giảm thiểu thời gian dừng máy và tiết kiệm chi phí vận hành.

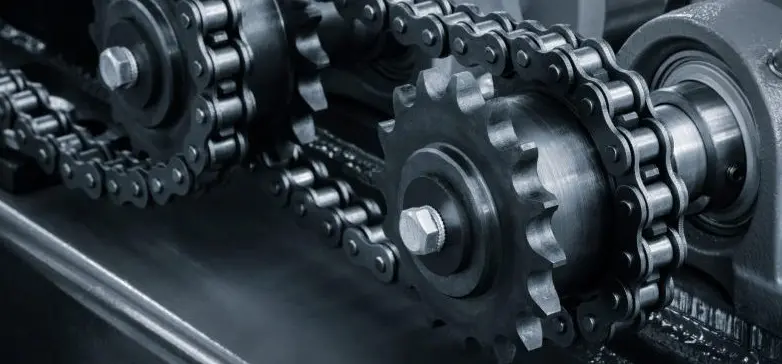

Nhông xích băng tải là gì?

Nhông xích băng tải là bộ phận truyền lực cơ khí chủ lực trong các hệ thống băng tải, bao gồm dây xích (chuỗi các mắt xích) và bánh răng (nhông). Hệ thống này truyền lực kéo từ động cơ để vận chuyển hàng hóa, nguyên vật liệu liên tục từ điểm này sang điểm khác

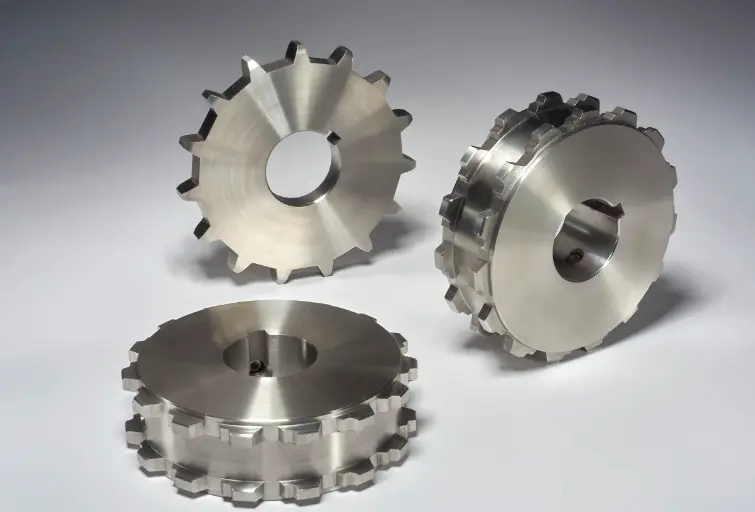

Cấu tạo của nhông xích băng tải

Nhông xích băng tải là chi tiết truyền động có dạng bánh xe răng, được thiết kế để ăn khớp với dây xích tải và truyền chuyển động cho toàn bộ hệ thống. Mặc dù có nhiều kích thước, vật liệu và kiểu dáng khác nhau, nhưng hầu hết các loại nhông xích đều gồm những bộ phận chính sau:

Các bộ phận cấu tạo chính

1. Thân nhông và Răng nhông

• Thân nhông (Đĩa nhông): Là phần kết cấu chính hình tròn chịu lực và giúp nhông quay ổn định quanh trục.
• Răng nhông: Bộ phận trực tiếp ăn khớp với các mắt xích. Số răng và hình dạng răng quyết định tỷ số truyền và độ êm của hệ thống. Khi răng bị mòn, xích dễ bị nhảy hoặc tuột.
• Vật liệu: Thép carbon/hợp kim (tải nặng), Inox 304/316 (chống hóa chất, thực phẩm), Nhựa UHMW-PE/PA (vận hành êm, tải nhẹ).

2. Moay-ơ nhông (Hub)

• Là phần cổ nhô ra ở trung tâm, bao quanh lỗ trục nhằm tăng độ dày, độ cứng vững và khả năng chịu mô-men xoắn.
• Phân loại: Nhông đĩa phẳng (Không moay-ơ - Loại A), Nhông có moay-ơ 1 bên (Loại B), Nhông có moay-ơ 2 bên (Loại C).

3. Lỗ trục và Rãnh then

• Lỗ trục: Nằm ở tâm để lắp vào trục truyền động (Lỗ tròn tiêu chuẩn, lỗ định hình hoặc lỗ lắp bạc côn - Taper Lock).
• Rãnh then: Gia công dọc theo lỗ trục để cố định chốt then, ngăn nhông bị xoay trượt trên trục khi chịu tải lớn.

4. Vành dẫn hướng - Tùy chọn nâng cao

Một số nhông băng tải đặc thù (như băng tải xích tấm, xích cào) có thêm vành đĩa nhô cao ở hai bên hông răng để giữ xích chạy đúng quỹ đạo, chống lệch ngang.


Nguyên lý hoạt động của nhông xích

Nguyên lý hoạt động của nhông xích băng tải dựa trên sự ăn khớp cơ học trực tiếp giữa răng nhông và các mắt xích để chuyển đổi chuyển động quay thành chuyển động tịnh tiến. Quy trình diễn ra như sau:

Động cơ ➔ Trục chủ động ➔ Nhông chủ động quay ➔ Kéo mắt xích tịnh tiến ➔ Nhông bị động quay theo

• Tiếp nhận mô-men xoắn: Động cơ (motor) giảm tốc truyền chuyển động quay đến trục chủ động. Nhông chủ động gắn trên trục này sẽ quay theo.
• Ăn khớp và truyền lực: Khi nhông chủ động quay, các răng của nó sẽ lọt vào giữa các con lăn của mắt xích. Răng nhông đẩy vào con lăn, tạo ra lực kéo dọc theo chiều dài của sợi xích.
• Chuyển động tịnh tiến: Sự ăn khớp liên tục này làm cho toàn bộ sợi xích băng tải chuyển động tịnh tiến dọc theo lòng băng tải. Hàng hóa đặt trên mặt xích (hoặc trên các tấm pallet gắn vào xích) sẽ được vận chuyển đi.
• Vòng tuần hoàn kín: Xích di chuyển đến cuối băng tải, vòng qua nhông bị động (đĩa xích quay tự do ở cuối hành trình) rồi quay ngược trở lại phía dưới (nhánh chạy không) để về lại nhông chủ động, tạo thành một vòng tuần hoàn khép kín.



Vai trò của nhông xích trong hệ thống băng tải:

Dưới đây là các vai trò cụ thể và quan trọng nhất của nhông xích trong hệ thống băng tải:


1. Truyền động và chuyển đổi mô-men xoắn

Nhông xích có nhiệm vụ tiếp nhận lực từ động cơ (hoặc hộp giảm tốc) và truyền tải mô-men xoắn này đến băng xích hoặc dây băng tải. Qua đó, năng lượng quay được chuyển hóa thành chuyển động tịnh tiến để dịch chuyển hàng hóa.


2. Đảm bảo tính đồng bộ và chống trượt tuyệt đối

Khác với băng tải truyền động bằng dây đai dễ bị trượt khi gặp tải nặng hoặc độ ẩm cao, nhông xích hoạt động theo nguyên lý ăn khớp cơ khí.

• Các răng của đĩa nhông khớp chặt vào từng mắt xích.
• Điều này giúp hệ thống vận hành với tỷ số truyền chính xác tuyệt đối, không có hiện tượng trượt, đảm bảo tốc độ băng tải luôn ổn định.



3. Tăng khả năng chịu tải trọng lớn

Hệ thống nhông xích được làm từ các hợp kim thép có độ bền cao, chịu lực kéo và lực va đập cực tốt. Nhờ vậy, chúng đóng vai trò quyết định trong việc giúp băng tải vận chuyển được các loại hàng hóa nặng, cồng kềnh (như trong ngành khai khoáng, xi măng, lắp ráp ô tô, cốp pha...) mà các loại băng tải cao su thông thường không gánh vác nổi.


4. Định hướng và giữ ổn định đường đi của băng tải

Đĩa nhông không chỉ truyền lực mà còn đóng vai trò là điểm tựa để định hướng cho xích tải chạy đúng quỹ đạo, không bị lệch sang hai bên (sàng băng). Sự ăn khớp chuẩn xác giúp cố định dây băng, giảm thiểu rung lắc và tiếng ồn trong quá trình vận hành.


5. Tối ưu hóa hiệu suất và tiết kiệm năng lượng

Nhờ hiệu suất truyền động cao (thường đạt trên 98%), nhông xích giúp giảm thiểu hao phí năng lượng do ma sát trượt gây ra. Điều này giúp doanh nghiệp tiết kiệm chi phí điện năng đáng kể khi vận hành các hệ thống băng tải dài hoặc hoạt động liên tục 24/7.


Các loại nhông xích băng tải phổ biến

Nhông xích băng tải hiện nay rất đa dạng, được phân loại dựa trên cấu tạo, vật liệu và nhu cầu sử dụng đặc thù.


1. Phân loại theo cấu tạo & vật liệu



Loại nhông xích	Cấu tạo / Chất liệu	Ưu điểm	Nhược điểm	Ứng dụng phổ biến
Nhông xích đơn	1 dãy răng, thân đĩa tròn, có lỗ tâm, rãnh then/khóa trục.	Nhỏ gọn, giá rẻ, dễ lắp đặt và thay thế.	Chịu tải kém, không hợp cho tốc độ cao/tải nặng liên tục.	Tải nhẹ/vừa: Đóng gói, đóng chai, lắp ráp linh kiện, carton nhẹ.
Nhông xích đôi	2 dãy răng song song, tăng diện tích tiếp xúc, phân bổ lực tốt.	Chịu tải lớn, vận hành ổn định, độ bền cao, chống trượt xích	Kích thước lớn, giá cao, yêu cầu lắp đặt chính xác.	Công nghiệp nặng: Sản xuất thép, VLXD, vận chuyển pallet, hàng hóa lớn.
Nhông xích nhựa	Nhựa kỹ thuật (PA, POM, PE, composite).	Nhẹ (giảm tải motor), chạy êm, chống ăn mòn, ít bảo dưỡng (tự bôi trơn).	Chịu tải thấp, dễ biến dạng ở nhiệt độ cao, chịu va đập kém.	Ngành sạch: Thực phẩm, dược phẩm, mỹ phẩm, nước giải khát.
Nhông xích Inox	Thép không gỉ (Inox 304, 316).	Chống gỉ/hóa chất tốt, độ bền cao, dễ vệ sinh (bề mặt nhẵn, kháng khuẩn).	Giá thành cao, ồn hơn nhông nhựa, cần chọn đúng loại inox phù hợp	Môi trường ẩm ướt/hóa chất: Chế biến thực phẩm, thủy sản, đồ uống.



2. Các loại nhông xích đặc biệt

Dành cho các hệ thống băng tải có yêu cầu vận hành đặc thù:

• Nhông chia đôi: Cấu tạo 2 nửa ghép lại. Giúp tháo lắp nhanh không cần tháo trục, giảm thời gian dừng máy. Ứng dụng: Băng tải chạy liên tục, cần bảo trì nhanh.
• Nhông tháo nhanh: Thiết kế tháo rời dễ dàng, không cần nhiều công cụ chuyên dụng. Ứng dụng: Máy đóng gói, dây chuyền tự động cần vệ sinh thường xuyên.
• Nhông thiết kế theo tiêu chuẩn riêng: Gia công theo bản vẽ (kích thước, bước xích, tải trọng, tốc độ riêng). Ứng dụng: Máy móc chuyên dụng, dây chuyền đặc thù.



3. Tiêu chí lựa chọn nhông xích phù hợp

Để băng tải vận hành ổn định, tăng tuổi thọ và tiết kiệm chi phí, cần chọn nhông xích dựa trên:

1. Tải trọng: Tải lớn chọn nhông thép/nhông đôi; tải nhẹ chọn nhông đơn/nhựa.
2. Môi trường: Ẩm ướt, thực phẩm chọn inox/nhựa; hóa chất chọn inox.
3. Tốc độ: Tốc độ cao yêu cầu nhông có độ chính xác cao.
4. Loại xích: Nhông phải tương thích hoàn toàn về bước xích và kích thước xích.
5. Yêu cầu bảo trì: Hệ thống chạy liên tục nên ưu tiên nhông chia đôi hoặc tháo nhanh.


Ứng dụng thực tế của nhông xích băng tải

Nhông xích băng tải là thành phần cốt lõi giúp vận hành các dây chuyền sản xuất tự động. Tùy theo đặc thù từng ngành, loại nhông xích được ứng dụng cụ thể như sau:

• Ngành thực phẩm & nước giải khát: Sử dụng xích nhựa (POM) hoặc xích inox cùng nhông nhựa/inox để vận chuyển chai lọ, nông sản, thủy sản. Giúp chống gỉ sét, chịu hóa chất tẩy rửa và đảm bảo an toàn vệ sinh thực phẩm.
• Ngành lắp ráp ô tô, xe máy, điện tử: Sử dụng nhông xích gá, xích tải nặng có độ chính xác cao để vận chuyển khung gầm, linh kiện qua các trạm robot. Đảm bảo khả năng chịu tải và định vị vị trí chính xác tuyệt đối.
• Ngành khai khoáng, xi măng, than đá: Sử dụng nhông xích thép hợp kim được tôi cứng, chịu ma sát và mài mòn cao. Thích hợp để vận chuyển đất đá, quặng nặng trong môi trường nhiều bụi bẩn khắc nghiệt.
• Logistics và kho bãi: Ứng dụng trong hệ thống băng tải con lăn truyền động bằng nhông xích để dịch chuyển, phân loại các thùng hàng và pallet. Giúp hệ thống vận hành êm ái, đảo chiều linh hoạt và chịu va đập tốt.



Các lỗi thường gặp của nhông xích băng tải

Hệ thống nhông xích băng tải (xích tải công nghiệp) vận hành liên tục nên khó tránh khỏi các sự cố hỏng hóc sau một thời gian sử dụng. Việc nhận biết sớm các lỗi này sẽ giúp bạn bảo trì kịp thời, tránh việc toàn bộ dây chuyền phải dừng hoạt động đột ngột.

Dưới đây là các lỗi thường gặp nhất, nguyên nhân và cách khắc phục:

1. Xích bị giãn dài (Quá giới hạn)

• Nguyên nhân: Mài mòn tự nhiên giữa chốt và con lăn sau thời gian dài, hoặc do chở quá tải.
• Xử lý: Tăng đưa (căng lại xích), cắt bớt mắt hoặc thay xích mới nếu giãn quá 2-3%.

2. Răng nhông và má xích bị mòn nhanh

• Nguyên nhân: Thiếu dầu mỡ bôi trơn, nhông bị lệch tâm (không thẳng hàng), bụi bẩn bám vào gây mài mòn.
• Xử lý: Căn chỉnh lại độ thẳng hàng của nhông, vệ sinh và tra dầu định kỳ, thay nhông nếu răng đã nhọn hoắt.

3. Xích bị kẹt hoặc đứt gãy đột ngột

• Nguyên nhân: Kẹt dị vật, khóa xích lắp sai chiều, băng tải bị kẹt cứng ở một vị trí gây quá tải lực kéo.
• Xử lý: Lắp máng che chắn dị vật, kiểm tra lại khóa xích, lắp rơ-le hoặc ly hợp chống quá tải cho động cơ.

4. Hệ thống rung lắc, phát tiếng ồn lớn

• Nguyên nhân: Xích quá căng hoặc quá chùng, nhông và xích không cùng thông số (lắp lệch hệ), vỡ bi gối đỡ.
• Xử lý: Điều chỉnh lại độ căng tiêu chuẩn, kiểm tra xem nhông xích đã đúng bộ chưa; thay ổ bi mới.

5. Xích bị han gỉ, bó cứng khớp

• Nguyên nhân: Làm việc trong môi trường ẩm ướt, hóa chất nhưng không có dầu mỡ bảo vệ.
• Xử lý: Dùng mỡ chịu nước, chuyển sang dùng xích Inox hoặc xích mạ chống gỉ nếu môi trường quá khắc nghiệt.



Hướng dẫn bảo trì nhông xích băng tải hiệu quả

Bảo trì nhông xích (nhông sên) băng tải đúng cách là yếu tố quyết định để hệ thống vận hành êm ái, giảm tiếng ồn và kéo dài tuổi thọ cho cả dây chuyền sản xuất. Nếu bỏ qua bước này, xích rất dễ bị hỏng gãy, mài mòn nhông hoặc gây đứt xích đột ngột làm gián đoạn công việc.

1. Quy trình 5 bước thực hiện:

Bước 1: An toàn: Tắt nguồn điện hoàn toàn và treo biển cảnh báo trước khi chạm vào máy.
Bước 2: Vệ sinh: Dùng bàn chải và dầu hỏa (hoặc dung dịch tẩy rửa) đánh sạch bụi bẩn, rỉ sét và lớp mỡ cũ. Lau khô.
Bước 3: Kiểm tra hao mòn: Xem răng nhông có bị mòn vẹt (hình vây cá mập), sứt mẻ không; kiểm tra các mắt xích có bị nứt hoặc lỏng chốt không.
Bước 4: Căn chỉnh (Độ chùng và Thẳng hàng):

• Độ võng của xích lý tưởng bằng 2% - 4% khoảng cách giữa 2 tâm trục.
• Dùng thước thẳng kiểm tra để đảm bảo 2 đĩa nhông phải thẳng hàng tuyệt đối.

Bước 5: Bôi trơn: Tra dầu chuyên dụng vào khe hở giữa các má xích và con lăn.

2. Tần suất khuyến nghị

• Hàng tuần: Kiểm tra tiếng ồn lạ, bôi trơn lại xích.
• Hàng tháng: Vệ sinh sạch sẽ, đo lại độ chùng của xích.
• Mỗi 3 - 6 tháng: Kiểm tra độ mòn răng nhông và độ thẳng hàng của trục.



Kết luận

Có thể khẳng định, nhông xích băng tải không chỉ đơn thuần là một chi tiết cơ khí phụ trợ, mà đóng vai trò cốt lõi quyết định đến sự "sống còn" về hiệu suất của toàn bộ hệ thống truyền động công nghiệp. Từ việc hiểu rõ cấu tạo, nguyên lý hoạt động cho đến việc lựa chọn đúng chủng loại và thực hiện quy trình bảo trì định kỳ nghiêm ngặt, tất cả đều là những mắt xích không thể tách rời giúp doanh nghiệp tối ưu hóa chi phí vận hành.

Đầu tư một hệ thống nhông xích chất lượng cao và chăm sóc chúng đúng cách chính là giải pháp bền vững để loại bỏ rủi ro dừng máy đột ngột, kéo dài tuổi thọ thiết bị, từ đó tạo bước đà vững chắc cho một dây chuyền sản xuất liên tục, an toàn và đạt năng suất tối đa.
