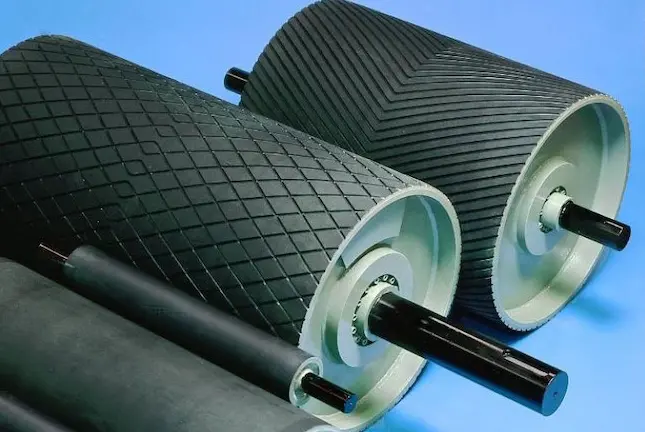

Cẩm nang toàn diện về Puly băng tải (tang băng tải)

Puly băng tải (Conveyor Pulley, hay còn gọi là tang băng tải) là bộ phận cơ khí hình trụ tròn được lắp đặt tại hai đầu hoặc tại các vị trí trung gian của hệ thống băng tải.

Thiết bị này đóng vai trò cốt lõi trong việc truyền động, dẫn hướng, đổi hướng chuyển động và tạo lực căng cần thiết cho dây băng tải. Đây là một trong những thành phần quan trọng nhất quyết định trực tiếp đến hiệu suất, năng suất và độ ổn định của toàn bộ dây chuyền.


Không đơn thuần chỉ là một khối trụ quay tròn, puly đảm nhận nhiều nhiệm vụ bất di dịch:



Tùy thuộc vào công năng, puly được bố trí ở nhiều vị trí khác nhau trên tuyến băng:

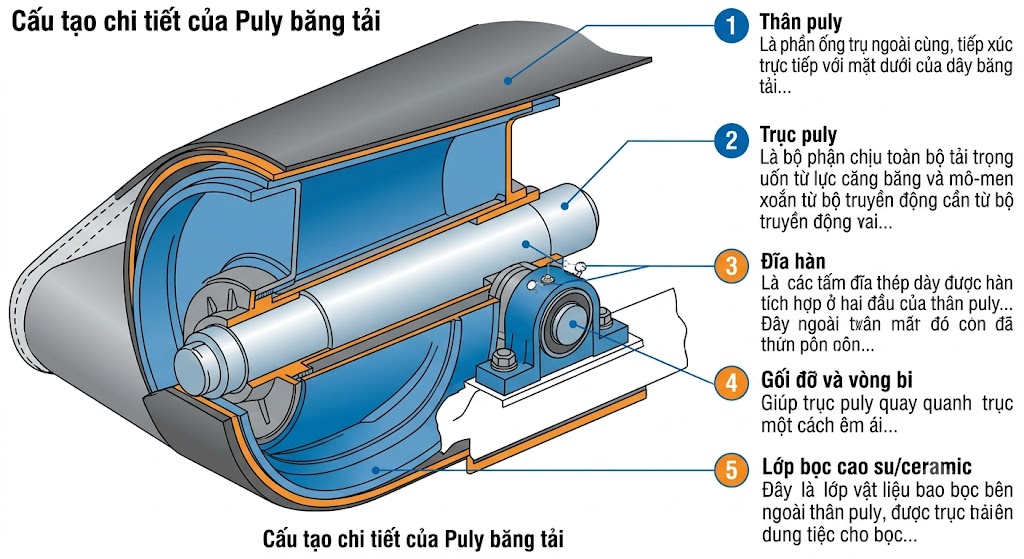

Một quả puly tiêu chuẩn công nghiệp được cấu thành từ 5 bộ phận chính, phối hợp chặt chẽ với nhau:

1 - Thân puly:

Là phần ống trụ ngoài cùng, tiếp xúc trực tiếp với mặt dưới của dây băng tải. Thân puly thường được chế tạo từ ống thép tiêu chuẩn có độ dày cao hoặc thép tấm được lốc tròn và hàn gia công áp lực. Bộ phận này đòi hỏi phải được gia công tiện tròn chuẩn xác để đạt độ đồng tâm tuyệt đối, tránh hiện tượng rung lắc hoặc làm lệch băng khi quay ở tốc độ cao.

2 - Trục puly:

Là bộ phận chịu toàn bộ tải trọng uốn từ lực căng băng và mô-men xoắn từ bộ truyền động. Trục puly thường được làm từ các mác thép cacbon chất lượng cao hoặc thép hợp kim như C45, S45C, 40Cr. Trục được gia công phay rãnh then hoặc tiện côn ở hai đầu để kết nối với puli đĩa hoặc gối đỡ.

3 - Đĩa hàn:

Là các tấm đĩa thép dày được hàn tích hợp ở hai đầu của thân puly, đóng vai trò là "cầu nối" vững chắc giữa thân puly và trục puly. Đĩa hàn phải có khả năng chịu tải trọng hướng tâm lớn và mô-men xoắn cực cao mà không bị nứt vỡ mối hàn.

4 - Gối đỡ và vòng bi:

Giúp trục puly quay quanh trục một cách êm ái, giảm thiểu tối đa ma sát và tổn thất công suất động cơ. Người ta thường ưu tiên sử dụng vòng bi cầu hoặc bạc đạn tự lựa hai dãy con lăn lắp trong gối đỡ chuyên dụng (gối chữ Omega UCP, UKP...) để có khả năng tự điều chỉnh khi trục bị biến dạng cơ học nhẹ do quá tải.

5 - Lớp bọc cao su/ceramic:

Đây là lớp vật liệu bao bọc bên ngoài thân puly nhằm:





- Nguyên lý truyền động: Hệ thống vận hành theo một chu trình khép kín:

Động cơ điện ---^{Truyền động}--->  Hộp giảm tố ---^{Mô-men xoắn}---> Trục Puly chủ động

Khi trục puly chủ động quay, nó kéo theo thân puly quay và tác động một lực đóng vai trò là lực kéo lên mặt dưới dây băng tải thông qua ma sát.

- Cơ chế tạo lực kéo:

Lực kéo hữu ích (F) của puly được xác định dựa trên ma sát tiếp xúc và tuân theo định luật Euler về truyền động đai:



Tùy theo công năng cụ thể, puly băng tải được chia thành 6 loại cơ bản sau:


Loại Puly	Vị trí / Đặc điểm	Chức năng chính	Ứng dụng tiêu biểu
Puly chủ động (Drive Pulley)	Đầu băng tải; kết nối với động cơ	Truyền lực kéo chính cho toàn bộ hệ thống	Mọi hệ thống băng tải
Puly bị động (Tail Pulley)	Cuối băng tải; chạy tự do theo dây	Đổi hướng dây băng quay trở lại, thu hồi dây	Băng tải ngắn và trung bình
Puly căng băng (Take-up Pulley)	Nằm ở bộ phận căng dây (vít/đối trọng)	Điều chỉnh độ căng, bù giãn dài của dây	Băng tải dài, tải trọng nặng
Puly ép góc ôm (Snub Pulley)	Nằm ngay gần puly chủ động	Ép dây băng bám sát puly chính, tăng góc ôm	Băng tải dốc, tải nặng
Puly chuyển hướng (Bend Pulley)	Các góc bẻ của khung băng tải	Thay đổi góc chạy của dây băng (vào gầm, lên dốc)	Băng tải có kết cấu phức tạp
Puly từ tính (Magnetic Pulley)	Thường đặt ở đầu xả liệu	Tách các tạp chất kim loại lẫn trong vật liệu	Tái chế rác, khai khoáng, thực phẩm



Phân loại Puly theo vật liệu chế tạo

1. Puly thép carbon (Thép CT3, SS400)

• Đặc điểm: Giá thành rẻ, chịu tải tốt, dễ gia công gia cường.
• Ứng dụng: Chiếm 80% thị phần, dùng trong các ngành tải gạch, đá, bao bì, logistic thông thường.

2. Puly Inox (SUS 304, SUS 316)

• Đặc điểm: Không gỉ sét, chịu được hóa chất ăn mòn, bề mặt sáng bóng, dễ vệ sinh.
• Ứng dụng: Ngành chế biến thủy hải sản, nông sản, dược phẩm và hóa chất.

3. Puly bọc cao su (Rubber Lagging)

• Đặc điểm: Thân thép được bọc thêm lớp cao su lưu hóa (độ dày từ 5mm - 15mm).
• Ứng dụng: Tăng ma sát đáng kể, dùng cho băng tải xi măng, than đá, dốc cao.

4. Puly bọc ceramic (Ceramic Lagging)

• Đặc điểm: Bề mặt được khảm các viên gốm oxit nhôm siêu cứng đúc trong lớp cao su.
• Ứng dụng: Môi trường cực kỳ khắc nghiệt, sũng nước, bùn lầy hoặc tải mỏ quặng siêu nặng.

5. Puly nhôm

• Đặc điểm: Trọng lượng rất nhẹ, chống oxy hóa tự nhiên tốt, quán tính quay thấp.
• Ứng dụng: Các hệ thống băng tải mini, băng tải phòng sạch hoặc lắp ráp linh kiện điện tử.



Phân loại theo kết cấu bề mặt Puly

Hình dáng bề mặt puly ảnh hưởng lớn đến khả năng thoát chất bẩn và độ bám:

• Puly trơn (Steel Bare Pulley): Bề mặt thép trần, mịn. Chỉ dùng cho băng tải ngắn, tải nhẹ, môi trường khô ráo tuyệt đối.
• Puly bọc cao su trơn: Tăng độ bám mồi, vận hành êm ái, giảm tiếng ồn.
• Puly cao su khía rãnh hình kim cương (Diamond): Các đường rãnh xéo đan xen giúp rẽ nước, đẩy bùn đất ra hai bên mép một cách tự động, chống trượt tuyệt vời khi chạy ngoài trời mưa.
• Puly bọc Ceramic: Các núm gốm tạo ra độ bám cơ học cực cao vào mặt băng, tăng tuổi thọ gấp 3 - 5 lần so với cao su thông thường.



Các thông số kỹ thuật quan trọng của Puly

Khi đặt hàng hoặc thiết kế puly, kỹ sư cần xác định chính xác các thông số sau:


• Đường kính tiêu chuẩn (D): Thường dao động từ nhỏ đến lớn: Ø89, Ø114, Ø168, Ø219, Ø273, Ø320, Ø400, Ø500, Ø630, Ø800 (mm).
• Chiều dài puly (L): Luôn rộng hơn chiều rộng của dây băng tải (B) từ 50mm đến 200mm để đảm bảo dây băng không bị tràn ra ngoài khi có hiện tượng lệch nhẹ.
• Đường kính trục (d): Phải tính toán dựa trên moment xoắn động cơ và lực căng đai chống gãy trục.
• Độ dày thành puly: Thông thường từ 4mm (cho tải nhẹ) đến trên 12mm (cho tải nặng).
• Tốc độ làm việc: Tính bằng vòng/phút hoặc m/phút để tính toán độ cân bằng động của quả puly.



Phương pháp tính toán chọn Puly băng tải

Quy trình tính toán chọn puly tiêu chuẩn bao gồm các bước sau:

• Xác định tải trọng tổng hợp: Bao gồm khối lượng vật liệu phân bổ trên mét tới, khối lượng bản thân dây băng, và các hệ số ma sát trượt của con lăn đỡ.
• Tính lực kéo tối đa (F_kéo): Dựa trên công thức tính công suất truyền động và góc ôm của puly chủ động.
• Tính chọn đường kính puly (D): Quy tắc cốt lõi là đường kính puly không được quá nhỏ so với độ dày và số lớp bố của dây băng tải (Ví dụ: Dây bố EP 400 4 lớp thường yêu cầu puly tối thiểu Ø320mm để tránh làm gãy, nứt lớp cao su dây băng).
• Lựa chọn vật liệu phù hợp: Dựa trên môi trường làm việc thực tế (nhiệt độ, hóa chất, độ ẩm).
• Kiểm nghiệm bền trục: Tính toán kiểm tra trục puly theo tiêu chuẩn mỏi (chịu uốn và xoắn đồng thời).



Tiêu chuẩn thiết kế và chế tạo puly

Để xuất xưởng một quả puly đạt chuẩn chất lượng cao, quy trình chế tạo phải tuân thủ nghiêm ngặt:

• Tiêu chuẩn áp dụng: ISO (Quốc tế), DIN (Đức), CEMA (Hiệp hội nhà sản xuất thiết bị băng tải Mỹ), JIS (Nhật Bản).
• Yêu cầu kỹ thuật bắt buộc:
  • Độ đảo hướng kính: Phải nằm trong dung sai cho phép (thường < 0.5mm).
  • Cân bằng động: Đây là bước cực kỳ quan trọng. Puly không được cân bằng động tốt sẽ gây rung lắc dữ dội ở tốc độ cao, làm phá hủy vòng bi và kết cấu khung băng tải chỉ sau một thời gian ngắn sử dụng.



Các sự cố thường gặp ở Puly và giải pháp khắc phục hiệu quả



Sự cố	Nguyên nhân	Giải pháp khắc phục
Trượt băng tải	Dây băng bị trùng, bề mặt puly mòn mất ma sát, hoặc có nước/dầu lọt vào bôi trơn.	Thu hồi vít căng để tăng lực căng; tiến hành bọc lại cao su rãnh kim cương; lắp gạt làm sạch băng.
Mòn/bong tróc lớp bọc	Tải quá nặng mài mòn liên tục, hóa chất ăn mòn keo dán	Thay lớp bọc mới; chuyển sang bọc gốm (ceramic) chịu mài mòn cao nếu tải đá/quặng.
Hỏng gối đỡ, bể vòng bi	Thiếu mỡ bôi trơn, bụi bẩn lọt vào, hoặc puly bị lắp lệch tâm.	Vệ sinh thay vòng bi mới; lắp thêm phớt chắn bụi; căn chỉnh lại độ đồng tâm của trục.
Cong hoặc gãy trục puly	Hệ thống bị kẹt đột ngột, quá tải nghiêm trọng, tính toán kích thước trục ban đầu sai.	Thay thế trục mới; gia tăng đường kính trục và tính toán lại hệ số an toàn



Quy trình bảo trì Puly băng tải định kỳ

Để tránh các sự cố dừng máy đột ngột gây thiệt hại kinh tế, doanh nghiệp cần triển khai quy trình bảo trì thường xuyên:

• Hàng tuần (Kiểm tra ngoại quan): Quan sát xem bề mặt puly có bị dính vật liệu lạ không, lớp cao su có bị nứt rách không, hệ thống chạy có tiếng kêu lạ không.
• Hàng tháng (Kiểm tra gối đỡ): Đo nhiệt độ gối bi (nhiệt độ hoạt động lý tưởng thường dưới 70^oC). Kiểm tra xem có hiện tượng rò rỉ mỡ hay không.
• Định kỳ 3 - 6 tháng: Bơm mỡ bôi trơn chịu nhiệt chuyên dụng vào gối đỡ. Dùng thước laser hoặc đồng hồ so để kiểm tra lại sai lệch trục và độ đồng tâm của puly.



Ứng dụng cảu Puly băng tải trong công nghiệp

Puly xuất hiện ở mọi ngóc ngách của nền sản xuất hiện đại:

• Ngành nặng: Khai thác than đá, quặng sắt, nhà máy xi măng, nhà máy nhiệt điện (sử dụng puly bọc gốm cỡ lớn).
• Ngành cảng biển & Logistics: Hệ thống băng tải bốc xếp container, bốc dỡ ngũ cốc, phân loại bưu kiện tại kho Shopee, Lazada, Viettel Post.
• Ngành thực phẩm: Nhà máy bánh kẹo, chế biến tôm cá xuất khẩu (sử dụng puly Inox toàn phần).
• Ngành nông nghiệp: Băng tải chuyền lúa gạo, cà phê, thức ăn chăn nuôi.



Báo giá Puly băng tải phụ thuộc những yếu tố nào?

Không có một mức giá cố định cho puly băng tải vì sản phẩm này chủ yếu được gia công theo đơn đặt hàng. Giá thành cấu thành từ:

• Kích thước vật lý: Đường kính (D) và chiều dài (L) càng lớn, chi phí vật liệu thép càng cao.
• Độ phức tạp trục và kết cấu bọc: Puly bọc cao su khía rãnh hay bọc gốm ceramic đắt hơn puly trơn rất nhiều.
• Thương hiệu linh kiện: Vòng bi sử dụng là của SKF, FAG, NSK hay các dòng giá rẻ của Trung Quốc.
• Yêu cầu độ chính xác: Có yêu cầu chứng nhận cân bằng động hay không.



Kinh nghiệm lựa chọn Puly băng tải phù hợp



• Hiểu rõ vị trí: Xác định rõ puly mua mới làm nhiệm vụ gì (chủ động, bị động hay tăng góc ôm) để không mua nhầm loại dư thừa công năng.
• Tương thích dây băng: Đường kính ngoài của puly bắt buộc phải tuân theo chỉ dẫn của nhà sản xuất dây băng tải (đặc biệt là dây băng tải cao su lõi thép).
• Lựa chọn nhà cung ứng: Hãy chọn các xưởng gia công cơ khí lớn, có đầy đủ máy tiện vạn năng khổ lớn và đặc biệt là máy cân bằng động chuyên dụng để đảm bảo chất lượng puly đầu ra.



Câu hỏi thường gặp về Puly băng tải

Câu hỏi 1: Puly và con lăn băng tải (Conveyor Roller) khác nhau như thế nào?

• Trả lời: Puly là khối trụ lớn ở các đầu mút chịu trách nhiệm truyền động và kéo dây băng, chịu lực uốn cực lớn từ mô-men xoắn. Còn con lăn là các ống nhỏ lắp dọc thân băng tải, chỉ làm nhiệm vụ đỡ dây băng và hàng hóa, chạy tự do theo lực tỳ của dây băng.

Câu hỏi 2: Khi nào thì bắt buộc phải bọc cao su cho puly chủ động?

• Trả lời: Bắt buộc phải bọc cao su khi: Chiều dài băng tải lớn (> 15m), băng tải có độ dốc cao, tải trọng trên băng nặng, hoặc hệ thống phải làm việc ngoài trời, nơi dễ tiếp xúc với nước, độ ẩm cao gây trượt băng.

Câu hỏi 3: Puly bọc Ceramic có thực sự đáng tiền không?

• Trả lời: Rất đáng tiền đối với các ứng dụng tải nặng và khắc nghiệt. Dù chi phí đầu tư ban đầu cao gấp đôi lớp bọc cao su, nhưng nhờ hệ số ma sát vượt trội và tính chống mài mòn đỉnh cao, nó giúp hệ thống không bị trượt, bảo vệ dây băng chuyền tốt hơn và tiết kiệm chi phí dừng máy sửa chữa về lâu dài.



Tóm lại

Một hệ thống băng tải vận hành bền bỉ, tiết kiệm điện năng và không gặp sự cố gián đoạn phụ thuộc rất lớn vào việc thiết kế và chế tạo puly băng tải. Việc tính toán đúng tải trọng, lựa chọn đúng vật liệu, kết cấu bề mặt bọc phù hợp và tuân thủ quy trình cân bằng động khi chế tạo sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành, nâng cao hiệu quả sản xuất một cách bền vững.
