Báo giá Băng tải Xoắn ốc: Thiết kế theo yêu cầu

Mục lục

Mô tả chung

Băng tải xoắn ốc là giải pháp hoàn hảo để vận chuyển các sản phẩm với nhiều kích cỡ tải lớn nhỏ khác nhau, lý tưởng cho các hoạt động nhập kho và lấy hàng. Băng tải vận chuyển theo phương thẳng đứng là một cách vận chuyển hàng hóa hiệu quả mà không cần phải dành nhiều diện tích sàn.

Băng tải xoắn ốc là gì?

Băng tải xoắn ốc là một loại hệ thống băng tải chuyên dụng, có cấu trúc hình xoắn ốc quanh một trục cố định, cho phép vận chuyển hàng hóa theo chiều thẳng đứng (lên hoặc xuống) trong một không gian nhỏ gọn. Hệ thống này được thiết kế để tiết kiệm không gian, tối ưu hóa quy trình sản xuất, vận chuyển sản phẩm liên tục giữa các tầng khác nhau và phù hợp với nhiều ngành công nghiệp khác nhau.

Cấu tạo cơ bản của băng tải xoắn ốc

Băng tải xoắn ốc có cấu trúc phức tạp nhưng hoạt động hiệu quả, bao gồm các thành phần chính

Khung băng tải: Thường làm bằng Inox 304/316 hoặc thép sơn tĩnh điện. Khung được thiết kế theo hình trụ xoắn ốc. Là bộ phận chịu lực chính, duy trì độ ổn định và hình dạng xoắn của toàn bộ hệ thống.
Trục/Cột trung tâm: Ống trụ lớn, vững chắc đặt ở giữa hệ thống, nơi các tầng xoắn ốc được cố định hoặc đỡ. Cung cấp điểm tựa và kết nối chính cho các vòng xoắn, đảm bảo hệ thống không bị biến dạng.
Dây băng tải: Phổ biến nhất là dây đai xích nhựa Modular có khả năng uốn cong và chịu tải tốt. Một số loại dùng dây đai PU/PVC hoặc lưới Inox .Bộ phận trực tiếp tiếp xúc và mang sản phẩm di chuyển theo đường xoắn.
Hệ thống truyền động: Bao gồm động cơ giảm tốc, thường lắp ở đỉnh hoặc đáy, kết hợp với các nhông xích hoặc cơ cấu dẫn động đặc biệt để kéo dây băng tải.Tạo ra lực kéo liên tục, đồng bộ, giúp dây băng tải di chuyển êm ái theo cung xoắn.
Thanh dẫn hướng: Các thanh kim loại hoặc nhựa chạy dọc theo đường xoắn ốc, định vị và hỗ trợ dây băng tải. Giữ dây băng tải đi đúng quỹ đạo xoắn ốc, đồng thời ngăn sản phẩm rơi ra ngoài.
Thiết bị điều khiển: Tủ điện tích hợp Biến tần (VFD) và PLC.Điều chỉnh tốc độ vận chuyển linh hoạt, đảm bảo sản phẩm vào và ra đồng bộ với các dây chuyền khác.

- Nguyên lý hoạt động của băng tải xoắn ốc

Băng tải xoắn ốc hoạt động dựa trên nguyên lý tận dụng chiều cao để tối ưu diện tích sàn.

Động cơ giảm tốc truyền lực kéo liên tục và đồng bộ đến hệ thống dây/xích băng tải. Dây băng tải được dẫn hướng bởi các đường ray, di chuyển theo quỹ đạo hình xoắn ốc ổn định quanh trục trung tâm.

Sản phẩm được đặt trên dây băng tải và được kéo đi theo đường xoắn ốc với một góc nghiêng nhỏ và hợp lý (thường dưới 10 độ), đảm bảo sản phẩm không bị trượt hay đổ. Hệ thống này cho phép vận chuyển sản phẩm liên tục giữa các cao độ khác nhau (lên hoặc xuống) trong một không gian dọc cực kỳ nhỏ gọn.

Lợi ích vượt trội của băng tải xoắn ốc

Băng tải xoắn ốc là giải pháp tối ưu hóa không gian và hiệu suất vận chuyển:

Tiết kiệm không gian tối đa: Tận dụng không gian chiều cao, giảm đáng kể diện tích sàn nhà xưởng so với băng tải nghiêng truyền thống.
Vận chuyển ổn định và an toàn: Góc nghiêng thấp (dưới 11 độ) giúp ngăn chặn sản phẩm (thùng, hộp, chai) bị trượt, đổ hoặc nhào lộn trong quá trình di chuyển.
Hỗ trợ hai chiều: Dễ dàng di chuyển hàng hóa lên cao hoặc xuống thấp bằng cùng một thiết bị, tiết kiệm chi phí lắp đặt.
Giảm thiểu năng lượng: Cấu tạo đơn giản và cơ chế truyền động hiệu quả giúp băng tải hoạt động ổn định, tiêu thụ ít năng lượng hơn.
Dễ dàng vận hành và bảo trì: Thiết kế tối giản và hệ thống điều khiển tự động giúp vận hành dễ dàng, cấu tạo ít bộ phận phức tạp giúp việc sửa chữa đơn giản.
Vận chuyển đa dạng: Phù hợp với nhiều loại sản phẩm đóng gói (thùng carton, chai, thực phẩm, dược liệu, v.v.) trong nhiều ngành công nghiệp khác nhau.

Các thiết kế phổ biến của băng tải xoắn ốc

Băng tải xoắn ốc được thiết kế phù hợp với yêu cầu sử dụng để tạo hiệu suất truyền tải cao nhất. Dưới đây là các thiết kế băng tải xoắn ốc phổ biến:

- Băng tải xoắn ốc một làn

Băng tải xoắn ốc một làn vận chuyển các sản phẩm đóng gói đơn lẻ theo dòng liên tục lên hoặc xuống. Băng tải có thể được sử dụng để vận chuyển theo chiều dọc nhiều loại sản phẩm như: thùng carton, tote, túi, khay, lon, chai, hộp và các mặt hàng đóng gói.

- Băng tải xoắn ốc hai làn

Băng tải xoắn ốc kép truyền tải gấp đôi công suất thông qua hai làn vận chuyển riêng biệt có thể chạy cùng chiều hoặc ngược chiều, dẫn đến gấp đôi thông lượng.

- Băng tải xoắn ốc hạng nặng

Bạn đang vận chuyển các sản phẩm nặng lên một độ cao đáng kể? Băng tải xoắn ốc hạng nặng có thể giúp bạn làm điều đó. Chúng tôi đã phát triển băng tải này đặc biệt để vận chuyển hàng hóa nặng hơn. Các băng tải này cũng có thể đi cao hơn so với làn đơn và làn kép.

Ứng dụng chính băng tải xoắn ốc

Băng tải xoắn ốc là giải pháp hiệu quả để vận chuyển hàng hóa theo chiều dọc (lên/xuống) trong không gian hẹp.

Logistics & Kho bãi: Thay thế băng tải dốc dài, giúp tối ưu hóa không gian lưu trữ theo chiều cao. Được dùng để di chuyển thùng carton, hộp, túi giữa các tầng của trung tâm phân phối một cách nhanh chóng và liên tục.

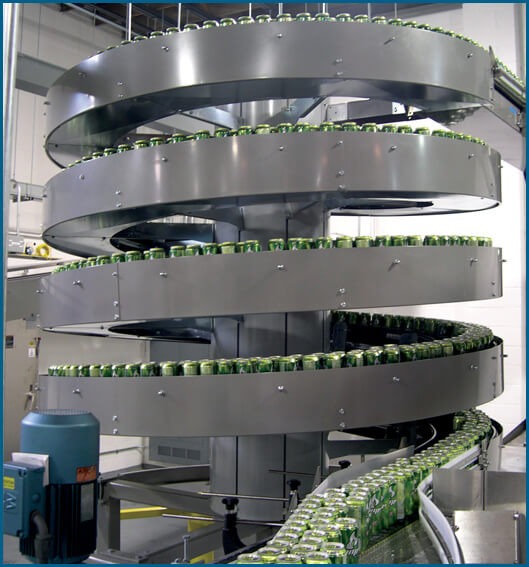

Thực phẩm & Đồ uống: Sử dụng trong tháp xoắn ốc để thực hiện quy trình Làm mát hoặc Đông lạnh sản phẩm (bánh, thịt, hải sản) ngay trên đường vận chuyển. Sử dụng vật liệu Inox, phù hợp cho vận chuyển chai, lon, thực phẩm đóng gói trong môi trường yêu cầu vệ sinh cao.
Sản xuất & Công nghiệp: Dùng để kết nối các máy móc hoặc dây chuyền sản xuất ở các độ cao khác nhau. Xử lý nhẹ nhàng các sản phẩm đóng gói (dược phẩm, mỹ phẩm, linh kiện điện tử), tránh đổ vỡ hay trượt.

Lắp đặt và báo giá băng tải xoắn ốc tại Intech

Việc lắp đặt và báo giá băng tải xoắn ốc đòi hỏi sự chuyên môn cao vì đây là hệ thống tích hợp phức tạp, ảnh hưởng trực tiếp đến hiệu suất và an toàn của toàn bộ dây chuyền.

Intech Group tự hào là đơn vị hàng đầu tại Việt Nam cung cấp giải pháp băng tải xoắn ốc trọn gói với cam kết:

Lắp đặt chuẩn xác: Đội ngũ kỹ thuật của Intech sẽ khảo sát mặt bằng, tính toán bán kính xoắn và góc nghiêng tối ưu để đảm bảo băng tải hoạt động êm ái, an toàn cho sản phẩm và tiết kiệm diện tích tối đa. Quá trình lắp đặt được thực hiện nhanh chóng, giảm thiểu thời gian ngừng sản xuất của nhà máy.
Báo giá chi tiết: Giá thành băng tải xoắn ốc phụ thuộc vào các yếu tố chính như:

+ Chiều cao nâng/hạ (H): Số tầng và tổng chiều cao cần vận chuyển.
+ Vật liệu chế tạo: Inox 304 (cho thực phẩm) hay thép sơn tĩnh điện (cho logistics).
+ Loại dây băng tải: Xích nhựa modular, PVC hay lưới Inox.
+ Công suất và tốc độ yêu cầu.

Liên hệ ngay với Intech Group để nhận được sự tư vấn chuyên sâu từ kỹ sư, cùng bảng báo giá chi tiết, cạnh tranh nhất dựa trên yêu cầu thực tế và tối ưu hóa chi phí đầu tư cho doanh nghiệp của bạn.
