Bản vẽ băng tải kỹ thuật: Quy trình 5 bước thiết kế chuẩn

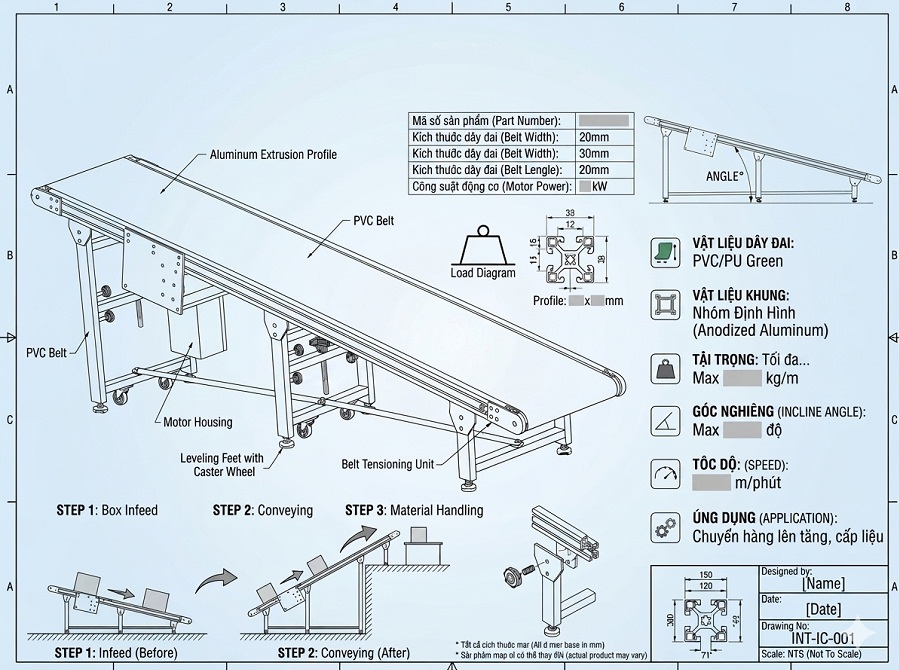

Bài viết này sẽ cung cấp cái nhìn toàn diện từ khái niệm, phân loại, các thành phần bắt buộc phải có, đến quy trình thiết kế và lưu ý cốt lõi khi đọc hiểu một bản vẽ băng tải tiêu chuẩn.


Bản vẽ băng tải là gì?

Bản vẽ băng tải là tài liệu kỹ thuật chuyên ngành (dưới dạng 2D hoặc mô hình trực quan 3D) thể hiện chính xác hình dáng, kích thước, cấu trúc hình học, vật liệu cấu thành và nguyên lý lắp ráp của một hệ thống băng tải. Đây được coi là "bản thiết kế tổng thể" chuyển hóa các yêu cầu bài toán công nghiệp thành các thông số cơ khí thực tế.


Vai trò cốt lõi của bản vẽ băng tải

Không đơn thuần là những đường nét vẽ trên máy tính, bản vẽ băng tải giữ vai trò quyết định thành bại trong suốt vòng đời của thiết bị:

- Đối với kỹ sư thiết kế:

• Là công cụ để hiện thực hóa các ý tưởng sơ khai thành giải pháp kỹ thuật cụ thể.
• Giúp tính toán chính xác tải trọng, độ bền, ứng suất của vật liệu và tối ưu hóa không gian lắp đặt thực tế tại nhà xưởng.

- Đối với xưởng sản xuất và chế tạo:

• Là căn cứ pháp lý và kỹ thuật duy nhất để thợ cơ khí tiến hành cắt phôi, gia công chi tiết (phay, tiện), chấn dập và hàn xì.
• Đảm bảo độ chính xác đến từng milimet, hạn chế tối đa việc làm sai lệch gây lãng phí vật tư.

- Đối với đội ngũ lắp đặt và bảo trì:

• Đóng vai trò như sách hướng dẫn để định vị máy chuẩn xác vào Layout của nhà xưởng.
• Là cơ sở dữ liệu quan trọng giúp kỹ sư bảo trì tra cứu mã linh kiện (vòng bi, con lăn, dây băng), từ đó lên kế hoạch sửa chữa hoặc thay thế chính xác khi có sự cố.



Các loại bản vẽ băng tải phổ biến hiện nay

Để đáp ứng từng giai đoạn từ lên ý tưởng, gia công cho đến vận hành, bản vẽ băng tải được chia thành các loại quy chuẩn dựa trên không gian hình học và chức năng sử dụng.


1. Phân loại theo không gian hình học:

- Bản vẽ 2D (AutoCAD):

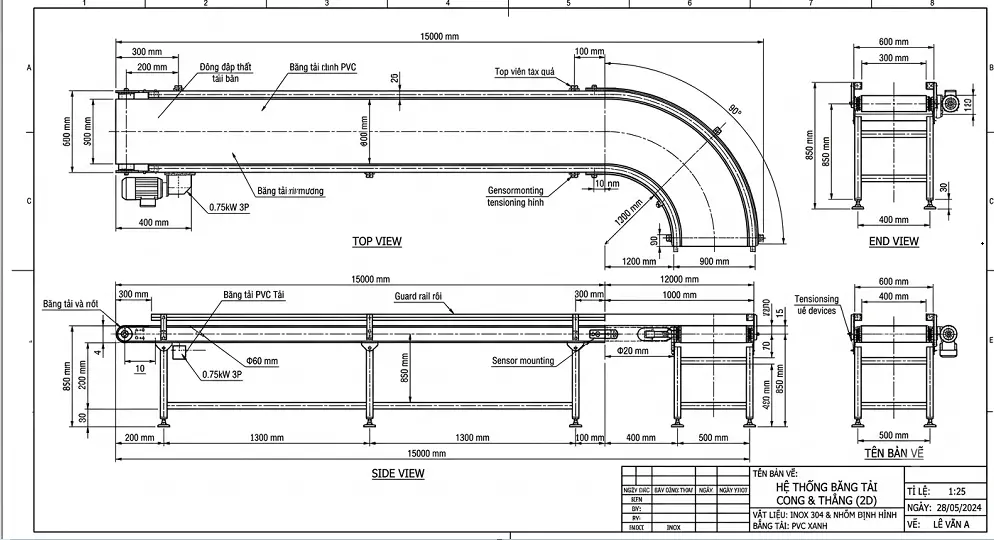

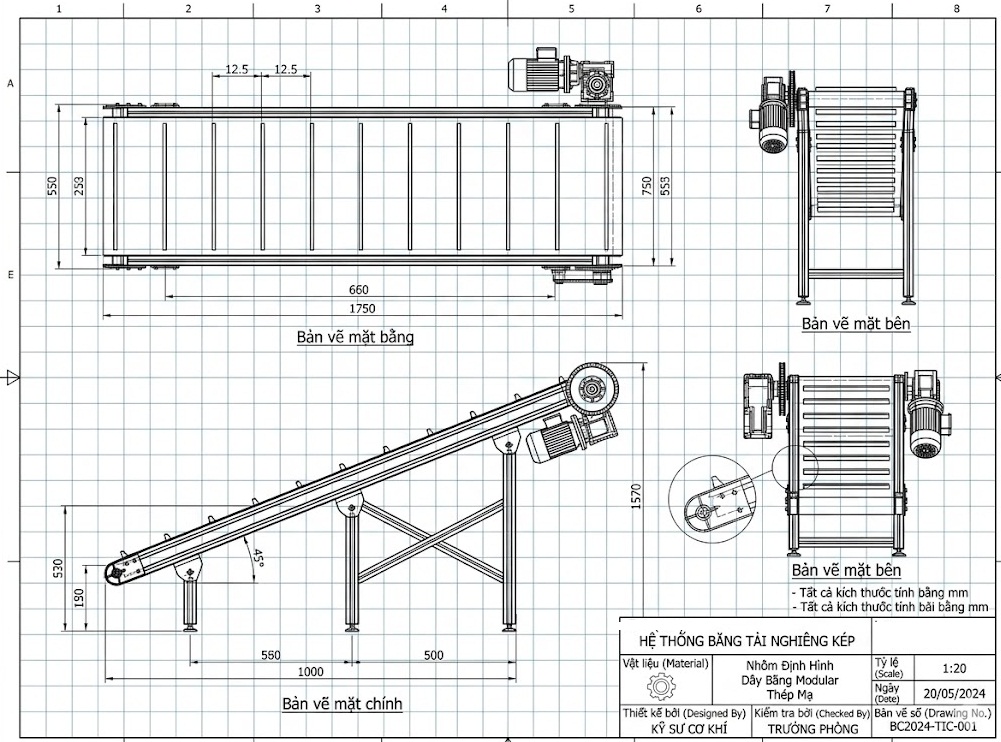

Là nền tảng của bản vẽ kỹ thuật truyền thống. Bản vẽ 2D thể hiện hệ thống thông qua các hình chiếu (đứng, bằng, cạnh), các mặt cắt và trích chi tiết. Định dạng này tập trung vào việc biểu diễn kích thước hình học phẳng, dung sai kỹ thuật, độ bóng bề mặt và các ghi chú hàn xì – những thông tin bắt buộc phải có để thợ cơ khí cầm máy gia công.
- Bản vẽ 3D (SolidWorks, Inventor):

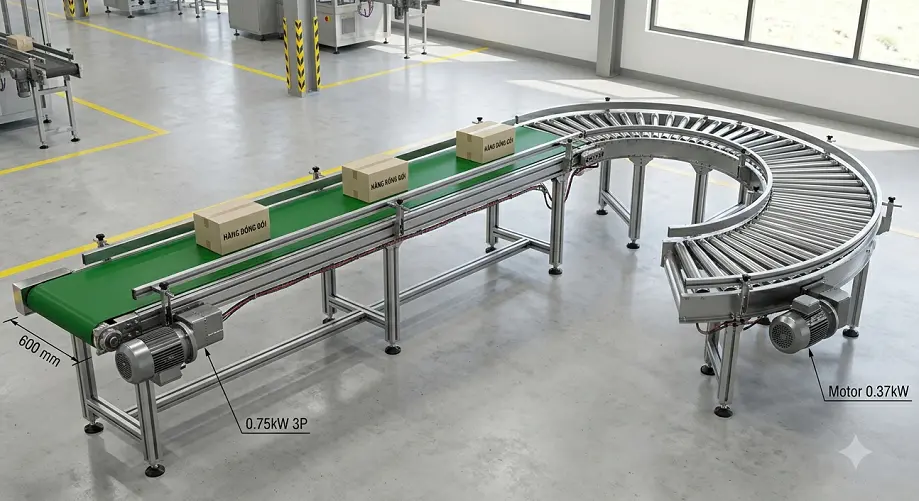

Là mô hình giả lập trực quan toàn bộ hệ thống băng tải trong không gian ba chiều. Bản vẽ 3D giúp khách hàng dễ dàng hình dung sản phẩm thực tế, đồng thời hỗ trợ kỹ sư kiểm tra động học, tính toán phân bố tải trọng và phát hiện sớm các điểm va chạm giữa các linh kiện trước khi đưa vào sản xuất hàng loạt.


2. Phân loại theo chức năng và giai đoạn thiết kế

Trong một bộ hồ sơ thiết kế băng tải hoàn chỉnh, các bản vẽ sẽ được phân rã theo từng mục đích chuyên biệt:


Loại bản vẽ	Nội dung thể hiện	Mục đích sử dụng
Bản vẽ tổng thể (Assembly Drawing)	Cái nhìn toàn diện về hệ thống; vị trí tương quan giữa các cụm lớn; các kích thước layout chính (Dài x Rộng x Cao, khoảng cách tâm trục).	Dùng để duyệt thiết kế với khách hàng, quy hoạch không gian lắp đặt và định vị máy tại nhà xưởng.
Bản vẽ bóc tách chi tiết (Detail Drawing)	Kích thước cụ thể, vật liệu, dung sai và yêu cầu kỹ thuật riêng của từng linh kiện nhỏ (con lăn, trục rulo, tấm vách khung...).	Giao trực tiếp xuống xưởng sản xuất cho thợ gia công, cắt phôi, tiện, phay.
Bản vẽ sơ đồ nguyên lý (Sơ đồ điện/điều khiển)	Cách đi dây điện, sơ đồ đấu nối tủ điện, kết nối giữa motor, biến tần, cảm biến và bộ điều khiển (PLC).	Phục vụ cho kỹ sư điện đấu nối mạch, lập trình điều khiển tốc độ và xử lý các kịch bản an toàn của băng tải.



Các thành phần bắt buộc phải có trong một bản vẽ băng tải tiêu chuẩn

Để một bản vẽ được công nhận là chuyên nghiệp và có thể đưa vào sử dụng thực tế tại xưởng, nó phải tuân thủ nghiêm ngặt các quy định về tiêu chuẩn kỹ thuật. Dưới đây là các yếu tố bắt buộc không thể thiếu:

- Khung tên bản vẽ:

Thường nằm ở góc dưới cùng bên phải của bản vẽ. Đây là "hộ chiếu" của tài liệu, chứa các thông tin hành chính cốt lõi bao gồm: Tên dự án/tên hệ thống băng tải, tên người thiết kế (Kỹ sư), người phê duyệt, tỷ lệ vẽ (ví dụ: $1:10, 1:20$), ngày hoàn thành và mã ký hiệu bản vẽ để phục vụ lưu trữ, quản lý.

- Các hình chiếu tiêu chuẩn và hình cắt:

• Hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh: Giúp người đọc hình dung toàn diện hệ thống từ mọi góc độ.
• Các hình cắt: Thể hiện chi tiết cấu trúc bên trong tại các vị trí phức tạp hoặc bị che khuất như cụm rulo chủ động, cơ cấu tăng xích, hay cách bố trí gối đỡ vòng bi.

- Kích thước và dung sai:

• Kích thước tổng thể: Chiều dài tổng, chiều rộng phủ bì, chiều cao từ mặt đất đến mặt băng tải.
• Kích thước lắp ráp: Khoảng cách vị trí các chân đế, tâm lỗ bắt bu-lông để cố định băng tải xuống sàn.
• Thông số kỹ thuật then chốt: Khoảng cách tâm giữa hai trục rulo đầu - cuối (Center-to-Center distance) và các thông số dung sai lắp ghép để đảm bảo các chi tiết khi lắp vào không bị quá lỏng hoặc quá kích.

- Yêu cầu kỹ thuật: Thường là các ghi chú bằng văn bản nằm phía trên khung tên, quy định rõ:

• Vật liệu cấu thành: Thép carbon (S45C, CT3) sơn tĩnh điện, inox 304, hay nhôm định hình.
• Xử lý bề mặt: Sơn phủ mầu gì, mạ kẽm hay đánh bóng hairline.
• Tiêu chuẩn chế tạo: Quy định về tiêu chuẩn mối hàn (ví dụ: hàn TIG, hàn MIG, làm sạch xỉ hàn) và các góc cạnh phải bo tròn để đảm bảo an toàn cho người vận hành.

- Bảng kê vật tư:

Là bảng danh mục chi tiết liệt kê mọi linh kiện, phụ tùng cấu thành nên băng tải. Bảng này bắt buộc phải có các thông tin: số thứ tự (được đánh số gióng thẳng vào hình vẽ), tên linh kiện, quy cách/mã hiệu (ví dụ: Dây băng PVC dày 3mm, Xích gá 50-1R), số lượng, vật liệu và tên nhà cung cấp (đối với các linh kiện mua ngoài như Motor, biến tần, gối đỡ vòng bi).


Các chi tiết cốt lõi cần chú ý khi thiết kế bản vẽ băng tải

Một bản vẽ băng tải có tính khả thi cao và tối ưu chi phí hay không phụ thuộc rất lớn vào năng lực xử lý các chi tiết cốt lõi của người kỹ sư. Khi thiết kế hoặc thẩm định bản vẽ, bạn cần đặc biệt lưu ý đến 4 cụm kết cấu chuyên môn sau:

- Hệ thống khung chịu lực (Frame):

Khung băng tải là xương sống chịu toàn bộ tải trọng của hàng hóa và lực căng dây. Trên bản vẽ, cụm chi tiết này cần được làm rõ:

• Quy cách vật liệu: Nếu dùng nhôm định hình, phải chỉ rõ mã profile (ví dụ: 40 x 40 hoặc 40 x 80). Nếu dùng thép tấm chấn dập hoặc inox, phải quy định rõ độ dày (thường từ 2mm - 5mm tùy tải trọng) để tránh hiện tượng vặn xoắn khung khi vận hành.
• Kết cấu gia cường: Hệ thống thanh giằng chéo, giằng ngang phải được bố trí hợp lý tại các điểm chịu ứng suất tập trung.
• Vị trí chân đế: Bản vẽ cần thể hiện rõ cơ cấu chân: Sử dụng bánh xe chịu lực (có khóa) để di động, hay chân tăng chỉnh chiều cao (chén chân) để bù trừ độ nghiêng của sàn nhà xưởng.

- Hệ thống truyền động:

Đây là "trái tim" điều khiển mọi chuyển động vật lý của băng tải. Kỹ sư cần tính toán và thể hiện chính xác:

• Vị trí đặt Motor: Motor được lắp ở đầu băng tải (v kéo - kéo dây băng, hiệu suất tốt hơn) hay đặt ở giữa/gầm băng tải (vận tải hai chiều hoặc tiết kiệm không gian đầu trục).
• Kết cấu Rulo (Pulleys):
  • Rulo chủ động: Phải được thiết kế đường kính đủ lớn để tránh làm hỏng lớp bố dây băng, bề mặt thường được bọc cao su xẻ rãnh hình quả trám nhằm tăng ma sát, chống trượt dây.
  • Rulo bị động: Thường tích hợp trục liên kết với cơ cấu căng băng.

- Dây băng tải và cơ cấu căng dây

Dây băng tải là bề mặt tiếp xúc trực tiếp với sản phẩm, do đó bản vẽ cần làm rõ các yếu tố kỹ thuật sau:

• Hướng chạy của băng: Ký hiệu bằng mũi tên chỉ hướng rõ ràng trên các hình chiếu để đội lắp đặt không bị đấu ngược pha motor.
• Cơ cấu tăng băng (Take-up gia tốc): Dây băng tải luôn có xu hướng bị giãn ra sau một thời gian sử dụng. Bản vẽ bắt buộc phải thiết kế cụm tăng băng bằng vít me (vít căng băng ở đuôi) hoặc tăng băng bằng đối trọng (đối với băng tải cao su dài, tải nặng) với hành trình tăng phòng ngừa từ 1.5% - 3% tổng chiều dài băng.

- Hệ thống con lăn đỡ

Để băng tải không bị võng, giảm ma sát và phân bố đều lực:

• Khoảng cách con lăn đỡ: Trên bản vẽ, khoảng cách giữa các con lăn đỡ nhánh tải (nhánh trên) và nhánh trở về (nhánh dưới) phải được tính toán dựa trên trọng lượng vật thể.
  • Ví dụ kỹ thuật: Khi tải hàng nặng, khoảng cách các con lăn đỡ thường dao động từ 200mm - 500mm. Nếu khoảng cách quá xa, dây băng sẽ bị võng xuống giữa hai con lăn, làm tăng dòng điện của motor và gây giật cục khi chạy.
• Mặt trượt đỡ băng: Đối với băng tải PVC tải hàng nhẹ, thay vì con lăn, bản vẽ có thể thể hiện một mặt phẳng bằng tấm inox hoặc tấm nhựa cứng chịu mòn (MC Nylon/UHMW-PE) để đỡ toàn bộ bề mặt dây băng.



Quy trình 5 bước xây dựng bản vẽ băng tải chuẩn kỹ thuật

Để cho ra đời một bản vẽ hoàn chỉnh, có tính khả thi cao và không bị lỗi khi gia công thực tế, các kỹ sư phải tuân thủ nghiêm ngặt quy trình thiết kế gồm 5 bước bài bản sau đây:

Bước 1: Khảo sát và tiếp nhận yêu cầu bài toán

Đây là bước đặt nền móng cho toàn bộ hệ thống. Kỹ sư cần thu thập và làm rõ các thông số đầu vào từ phía khách hàng hoặc nhà xưởng:

• Đặc tính hàng hóa: Loại hàng cần tải (thùng carton, bao tải, linh kiện điện tử, hay đá hộc...), kích thước khối (Dài x Rộng x Cao) và trọng lượng tối đa của một gói hàng.
• Năng suất yêu cầu: Số lượng sản phẩm cần vận chuyển trong một giờ hoặc tốc độ băng tải mong muốn (mét/phút).
• Môi trường làm việc: Khô ráo, nhiều bụi (khai khoáng), độ ẩm cao, tiếp xúc hóa chất (thủy sản, thực phẩm) hay phòng sạch để lựa chọn vật liệu cho phù hợp.
• •    Yêu cầu về không gian: Layout nhà xưởng, độ dốc (nếu có), vị trí cấp hàng và nhận hàng.

Bước 2: Tính toán cơ khí và lựa chọn linh kiện tiêu chuẩn

Trước khi đặt bút vẽ, kỹ sư phải thực hiện các bài toán mô phỏng và tính toán động lực học:

• Tính công suất Motor: Dựa trên tổng tải trọng hàng hóa trên băng, hệ số ma sát giữa dây băng với mặt đỡ, độ dốc của băng tải để tính ra công suất motor (kW hoặc HP) và tỷ số truyền của hộp giảm tốc.
• Chọn loại dây băng: Xác định loại dây phù hợp (dây PVC dày bao nhiêu mm, dây PU dùng cho thực phẩm, hay dây cao su lõi thép cho tải nặng).
• Tính toán độ bền khung: Chọn quy cách thép, nhôm định hình đảm bảo khung không bị võng dưới tác dụng của tải trọng tĩnh và tải trọng động.

Bước 3: Phác thảo và xây dựng mô hình 3D

Sử dụng các phần mềm chuyên dụng như SolidWorks, Autodesk Inventor hay Catia để hiện thực hóa các tính toán thành mô hình 3D trực quan.

• Dựng từng chi tiết nhỏ (con lăn, gối đỡ, rulo) rồi tiến hành lắp ráp thành cụm
• Kiểm tra va chạm cơ khí: Phần mềm sẽ tự động phát hiện xem các chi tiết có bị đè lên nhau, các lỗ bắt bu-lông có bị lệch tâm hay không.
• Đánh giá thẩm mỹ, độ tối ưu về không gian và gửi mô hình phối cảnh cho khách hàng duyệt trước về mặt phom dáng.

Bước 4: Xuất bản vẽ 2D chi tiết

Sau khi mô hình 3D được thông qua, kỹ sư tiến hành "bóc tách" sang môi trường bản vẽ 2D để chuẩn bị cho khâu sản xuất:

• Thể hiện đầy đủ các hình chiếu, hình cắt, mặt cắt trích.
• Ghi kích thước và dung sai: Đây là phần quan trọng nhất, phải chỉ rõ kích thước nào cần gia công chính xác (ví dụ: cổ trục lắp vòng bi) và kích thước nào là kích thước tự do.
• Chỉ định vật liệu, phương pháp xử lý bề mặt và tạo bảng kê vật tư (BOM) chi tiết đến từng con bu-lông, đai ốc.

Bước 5: Kiểm duyệt và bàn giao bản vẽ xuống xưởng

Bản vẽ trước khi xuất bản ra file PDF hoặc bản in giấy để chuyển xuống xưởng cơ khí bắt buộc phải qua một bước "T kiểm" (Kỹ sư trưởng hoặc trưởng phòng thiết kế duyệt):

• Kiểm tra lại toàn bộ chuỗi kích thước xem có bị mâu thuẫn hay thiếu sót không.
• Rà soát lại bảng BOM xem các linh kiện mua ngoài (motor, vòng bi) đã đúng mã thực tế trên thị trường chưa.
• Ký duyệt vào khung tên, đóng dấu bản vẽ chính thức và bàn giao cho quản đốc phân xưởng để lên kế hoạch cắt phôi, gia công.



Các câu hỏi thường gặp về bản vẽ băng tải

Câu hỏi 1: Thời gian hoàn thiện một bộ bản vẽ băng tải tiêu chuẩn mất bao lâu?

Trả lời: Thời gian thiết kế phụ thuộc vào độ phức tạp của hệ thống. Với các dòng băng tải tiêu chuẩn (băng tải PVC, PU, con lăn thẳng), thời gian xuất bản vẽ 2D/3D thường mất từ 1 – 3 ngày làm việc. Đối với các hệ thống băng tải góc cong, băng tải chịu nhiệt hoặc dây chuyền tích hợp tự động hóa (robot, cảm biến), quá trình tính toán cơ khí và lên mô hình hoàn chỉnh có thể kéo dài từ 5 – 7 ngày.

Câu hỏi 2: Kỹ sư thường sử dụng phần mềm nào tốt nhất để thiết kế bản vẽ băng tải?

Trả lời: Hiện nay, ngành cơ khí chế tạo sử dụng kết hợp hai nhóm phần mềm để tối ưu hóa công việc:

• Thiết kế mô hình 3D: SolidWorks và Autodesk Inventor là hai phần mềm được ưa chuộng nhất nhờ khả năng mô phỏng động học, kiểm tra va chạm vật lý và tính toán ứng suất khung chịu lực cực tốt.
• Xuất bản vẽ gia công 2D: AutoCAD vẫn là công cụ thống trị giúp bóc tách chi tiết phẳng, ghi dung sai, kích thước và ký hiệu mối hàn một cách trực quan nhất cho thợ cơ khí dưới xưởng.

Câu hỏi 3: Khách hàng không có chuyên môn cơ khí thì làm sao kiểm tra được bản vẽ băng tải có đúng yêu cầu không?

Trả lời: Doanh nghiệp không cần quá lo lắng về việc đọc hiểu các đường nét kỹ thuật phức tạp trên bản vẽ 2D. Trước khi đưa vào sản xuất, đơn vị chế tạo chuyên nghiệp sẽ cung cấp mô hình phối cảnh 3D trực quan (dưới dạng ảnh màu hoặc file xem 3D tương tác). Dựa vào đây, bạn có thể dễ dàng kiểm tra các yếu tố thực tế như: hướng chạy của băng tải, vị trí đặt motor có bị vướng không, chiều cao từ mặt đất lên mặt băng có khớp với công nhân thao tác hay không.

Câu hỏi 4: Một sai sót nhỏ trên bản vẽ băng tải có thể dẫn đến những hậu quả gì khi gia công?

Trả lời: Trong ngành chế tạo, bản vẽ là "mệnh lệnh lệnh sản xuất". Chỉ cần sai lệch 1mm ở khoảng cách tâm trục rulo, dây băng tải có thể bị lệch hướng, sàng băng và nhanh chóng bị rách. Nếu sai sót xảy ra ở chuỗi kích thước khung chịu lực, các chi tiết khi mang đi lắp ráp sẽ bị quá kích hoặc quá lỏng, buộc phải hủy bỏ phôi liệu, làm lại từ đầu, gây lãng phí nghiêm trọng chi phí vật tư và làm chậm tiến độ bàn giao dự án của khách hàng.


Tóm lại

Bản vẽ băng tải là "ngôn ngữ" kết nối cốt lõi giữa kỹ sư, thợ cơ khí và khách hàng. Một sai sót nhỏ trong thiết kế có thể gây lãng phí vật tư, đội chi phí và chậm tiến độ toàn bộ dự án.

Trong tương lai, việc ứng dụng AI và thực tế ảo (VR) sẽ giúp tối ưu hóa, tự động hóa thiết kế 3D và nâng cao trải nghiệm thực tế trước khi sản xuất.

Vì vậy, đầu tư nghiêm túc vào khâu thiết kế và lựa chọn đơn vị chế tạo có năng lực bản vẽ chuẩn kỹ thuật là giải pháp then chốt giúp doanh nghiệp sở hữu hệ thống băng tải vận hành chính xác, an toàn với chi phí tối ưu nhất.
