Vai trò của bản vẽ kỹ thuật trong kỹ thuật hiện đại
07-02-2026 80
Bản vẽ kỹ thuật đóng vai trò quan trọng trong kỹ thuật hiện đại như một công cụ giao tiếp thiết yếu trong thiết kế, xây dựng và sản xuất
Mục lục

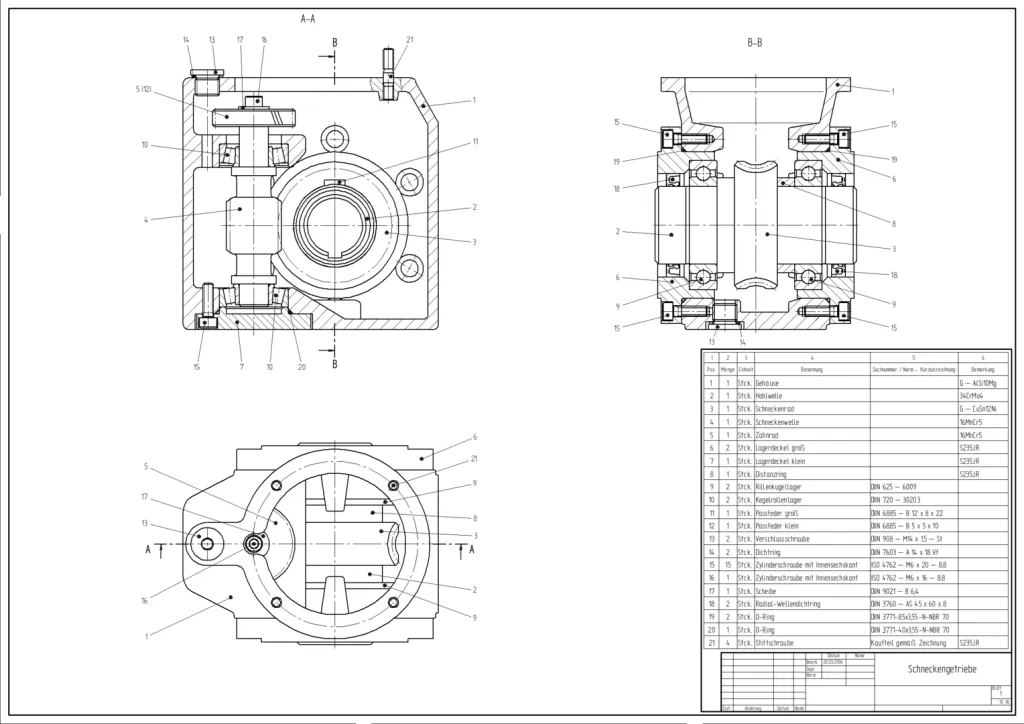

Các bản vẽ kỹ thuật hiện đại, cả hai chiều (2D) và ba chiều (3D), đều có thể thể hiện chính xác các ý tưởng thiết kế. Sự phát triển của công nghệ máy tính, chẳng hạn như phần mềm Thiết kế Hỗ trợ Máy tính (CAD), đã cách mạng hóa cách tạo và phân tích bản vẽ, giúp chúng chính xác và hiệu quả hơn.
Bài viết này giới thiệu tầm quan trọng của bản vẽ kỹ thuật, mô tả các công cụ hiện đại được sử dụng trong việc tạo ra chúng, và thảo luận về việc sử dụng chúng trong các ngành công nghiệp khác nhau. Các vấn đề liên quan đến tương lai của bản vẽ kỹ thuật trong bối cảnh sự phát triển năng động của công nghệ cũng sẽ được đề cập.
Bản vẽ kỹ thuật là ngôn ngữ giao tiếp phổ quát trong kỹ thuật và công nghệ. Chúng là một phần không thể thiếu của quá trình thiết kế , cho phép truyền đạt thông tin chính xác về kích thước, hình dạng, vật liệu và phương pháp lắp ráp. Vai trò của chúng bao gồm:
Bản vẽ kỹ thuật là tài liệu chính thức cho các dự án xây dựng, cơ khí và điện tử . Chúng là cơ sở để phê duyệt thiết kế ở mỗi giai đoạn thực hiện và cho phép hiểu rõ ràng các giả định xây dựng . Vai trò của chúng trải rộng từ việc xác định các thông số kỹ thuật đến việc đảm bảo tuân thủ các tiêu chuẩn và luật pháp hiện hành. Chúng có chức năng lưu trữ , cung cấp tài liệu lâu dài cho các cuộc kiểm tra, hiện đại hóa và mở rộng cơ sở vật chất trong tương lai.
Với các thông số kỹ thuật chi tiết, bản vẽ cho phép xác minh rằng sản phẩm hoàn thiện phù hợp với thiết kế. Mỗi giai đoạn sản xuất và lắp ráp đều có thể được kiểm tra để đảm bảo tuân thủ kích thước , dung sai và các yêu cầu kỹ thuật khác . Bản vẽ kỹ thuật cung cấp công cụ để xác định và loại bỏ lỗi ở giai đoạn đầu của quá trình sản xuất, từ đó nâng cao chất lượng sản phẩm cuối cùng.
Hỗ trợ phân tích thiết kế và lập kế hoạch quy trình sản xuất, góp phần giảm thiểu sai sót và chi phí. Với các thông số kỹ thuật và mô hình chính xác, bản vẽ kỹ thuật cho phép tối ưu hóa việc sử dụng vật liệu và thời gian làm việc . Phần mềm CAD giúp nhanh chóng thực hiện các thay đổi và mô phỏng quy trình, tăng hiệu quả sản xuất và giảm lãng phí.
Bản vẽ kỹ thuật tạo nền tảng cho sự hợp tác giữa các nhóm thiết kế, kỹ sư và nhà thầu. Chúng giúp loại bỏ những hiểu lầm và thúc đẩy sự phối hợp ở tất cả các giai đoạn dự án bằng cách truyền đạt thông tin một cách rõ ràng. Bản vẽ kỹ thuật tạo điều kiện thuận lợi cho việc giao tiếp giữa các chuyên gia thuộc các lĩnh vực khác nhau, cho phép tích hợp kiến thức và kỹ năng để hoàn thành các dự án phức tạp.
Bản vẽ kỹ thuật giúp tăng hiệu quả và độ chính xác, đồng thời cho phép sửa đổi và cải tiến ngay từ giai đoạn lập kế hoạch, trở thành công cụ then chốt trong kỹ thuật hiện đại. Tính linh hoạt của chúng cho phép thiết kế thích ứng với những thay đổi về công nghệ và yêu cầu thị trường.
Với các công cụ CAD tiên tiến, kỹ sư có thể thử nghiệm các phương án khác nhau và chạy mô phỏng, giảm thiểu rủi ro sai sót và cải thiện khả năng ra quyết định. Ngoài ra, bản vẽ kỹ thuật hỗ trợ các quy trình đổi mới, cho phép dễ dàng triển khai các khái niệm mới và thích ứng với các điều kiện sản xuất và vận hành thay đổi liên tục.
Sự phát triển của công nghệ máy tính đã cách mạng hóa cách thức tạo ra các bản vẽ kỹ thuật. Các công cụ hiện đại, chẳng hạn như phần mềm CAD (Thiết kế hỗ trợ máy tính), cho phép thiết kế ở cả hai và ba chiều (2D và 3D), giúp tăng đáng kể độ chính xác và hiệu quả công việc của các kỹ sư.
Phần mềm CAD giúp việc chỉnh sửa thiết kế, tự động tạo tài liệu và thực hiện mô phỏng trở nên dễ dàng. Các chương trình như AutoCAD , SolidWorks , CATIA và Fusion 360 hỗ trợ các quy trình mô hình hóa, thử nghiệm và phân tích, loại bỏ nhu cầu về các nguyên mẫu vật lý tốn kém. Với các công cụ CAD, kỹ sư có thể tạo ra các bản vẽ kỹ thuật chính xác, dễ dàng cập nhật và tích hợp với các hệ thống kỹ thuật khác. CAD cũng cho phép tự động tạo bảng kê vật liệu (BOM) và tài liệu kỹ thuật, giúp tăng tốc quá trình chuẩn bị thiết kế cho sản xuất.
Các tính năng CAD tiên tiến bao gồm các công cụ mô hình hóa tham số cho phép dễ dàng thay đổi thiết kế trong khi vẫn duy trì tính toàn vẹn của tất cả các yếu tố liên quan. Chương trình cũng cho phép người dùng tạo hoạt ảnh chuyển động và mô phỏng hoạt động của các cơ cấu, giúp họ phát hiện các vấn đề tiềm ẩn trước khi bắt đầu sản xuất.
Các mô-đun phân tích tích hợp cho phép phân tích độ bền và nhiệt mà không cần xuất dữ liệu sang các ứng dụng bên ngoài. Điều này cho phép toàn bộ quá trình thiết kế và thử nghiệm diễn ra trong một môi trường duy nhất, tiết kiệm thời gian và tăng hiệu quả.
Việc tích hợp điện toán đám mây và nền tảng quản lý dữ liệu sản phẩm (PDM) cho phép cộng tác nhóm theo thời gian thực. Các kỹ sư có thể đồng thời làm việc trên một dự án, theo dõi các thay đổi và đảm bảo tuân thủ các yêu cầu thiết kế, bất kể vị trí địa lý.
Mô hình hóa 3D đã trở thành tiêu chuẩn trong nhiều ngành công nghiệp, cho phép trực quan hóa các cấu trúc phức tạp, phân tích động học và thử nghiệm các bộ phận trước khi sản xuất. Việc tích hợp với các công cụ phân tích phần tử hữu hạn (FEA) và mô phỏng dòng chảy (CFD) cho phép kiểm tra chính xác độ bền và chức năng của các thiết kế.
Công nghệ in 3D là một bước đột phá khác cho phép tạo mẫu nhanh và thử nghiệm các linh kiện mà không cần đến các quy trình sản xuất tốn kém. Máy in 3D hiện đại hoạt động trực tiếp với các chương trình CAD, giúp đơn giản hóa quy trình từ thiết kế đến mô hình vật lý.
Bản vẽ kỹ thuật đóng vai trò quan trọng trong ngành xây dựng, cung cấp cơ sở cho thiết kế kiến trúc, kết cấu và lắp đặt . Chúng cho phép lập kế hoạch chi tiết cho các công trình, móng và bố trí hệ thống lắp đặt, chẳng hạn như hệ thống điện, nước và thoát nước . Nhờ những tài liệu này, có thể xác định chính xác kích thước , vật liệu và kỹ thuật lắp đặt, đảm bảo tuân thủ các tiêu chuẩn xây dựng và an toàn công trình.
Bản vẽ kỹ thuật thể hiện chính xác sơ đồ mặt bằng xây dựng, móng, hệ thống điện, nước và hệ thống thoát nước. Với các thông số kỹ thuật chi tiết, bản vẽ kỹ thuật tạo điều kiện thuận lợi cho việc phối hợp giữa kiến trúc sư, kỹ sư xây dựng và nhà thầu . Chúng cũng xác định rõ phạm vi công việc, tiến độ và các yêu cầu kỹ thuật, giảm thiểu rủi ro sai sót và hiểu lầm tại công trường.
Các công nghệ CAD hiện đại cho phép thay đổi và điều chỉnh thiết kế nhanh chóng theo điều kiện xây dựng thay đổi , giúp giảm thiểu rủi ro sai sót trong xây dựng và chậm tiến độ . Ngoài ra, mô hình BIM (Mô hình thông tin xây dựng) cho phép tạo ra các bản sao kỹ thuật số của công trình , hỗ trợ phân tích xung đột, mô phỏng năng lượng và tối ưu hóa chi phí.
Trong ngành cơ khí, bản vẽ kỹ thuật là công cụ then chốt trong thiết kế máy móc, thiết bị và dụng cụ. Chúng cho phép xác định chính xác kích thước và dung sai , đảm bảo tuân thủ các yêu cầu sản xuất. Nhờ các công cụ CAD hiện đại, có thể tạo ra các mô hình ba chiều (3D) giúp phân tích động học, mô phỏng tải trọng và thử nghiệm chức năng.
Bản vẽ lắp ráp cho phép lắp ráp các bộ phận một cách chính xác, trong khi bản vẽ sản xuất chứa dữ liệu công nghệ chi tiết cho việc gia công, hàn hoặc lắp ráp linh kiện. Phân tích phần tử hữu hạn (FEA) cho phép dự đoán độ bền kết cấu.
Bản vẽ kỹ thuật đóng vai trò then chốt trong thiết kế mạch in (PCB) và sơ đồ điện trong ngành điện tử . Chúng cho phép thể hiện chính xác các mạch điện , chẳng hạn như đường dẫn dẫn điện, điểm hàn và vị trí đặt linh kiện. Với các công cụ Tự động hóa thiết kế điện tử (EDA) , các mạch điện có thể được mô hình hóa và kiểm tra ngay cả trước khi được chế tạo vật lý, giảm thiểu rủi ro sai sót và tối ưu hóa thiết kế để đạt hiệu suất cao nhất.
Các công cụ EDA cũng cho phép mô phỏng hoạt động của hệ thống điện , phân tích tín hiệu và kiểm tra sự tuân thủ các tiêu chuẩn điện từ (EMC). Phần mềm như Altium Designer , KiCad và Eagle tạo ra sơ đồ mạch, thiết kế PCB và tạo các tệp sản xuất cho máy lắp ráp.
Với khả năng dựng hình 3D , các kỹ sư có thể hình dung mạch điện trong không gian, giúp phát hiện các vấn đề tiềm ẩn trong quá trình lắp ráp. Công nghệ hiện đại cũng cho phép tích hợp với các công cụ phân tích nhiệt và cơ học để đánh giá độ bền và khả năng làm mát của các linh kiện điện tử.
Tương lai của bản vẽ kỹ thuật tập trung vào sự phát triển không ngừng của công nghệ kỹ thuật số và việc tích hợp các công cụ thiết kế mới. Mô hình thông tin xây dựng (BIM), thực tế tăng cường (AR) và thực tế ảo (VR) đang trở thành tiêu chuẩn để trực quan hóa các dự án.
BIM cho phép tạo ra các mô hình 3D thông minh tích hợp dữ liệu về hình học, vật liệu và tiến độ xây dựng. Mặt khác, AR và VR cho phép trình bày tương tác các dự án , giúp dễ dàng xác định các vấn đề tiềm ẩn trước khi công trình bắt đầu. Những công nghệ này cho phép tham quan ảo các công trình đã được thiết kế, mang lại lợi ích cho các bài thuyết trình cho nhà đầu tư và quy trình đào tạo.
Tự động hóa các quy trình thiết kế, bao gồm thiết kế tạo sinh dựa trên trí tuệ nhân tạo, giúp tăng tốc quá trình tạo ra các cấu trúc phức tạp và tối ưu hóa chi phí sản xuất. Các thuật toán AI phân tích các tập dữ liệu khổng lồ và đề xuất các giải pháp thiết kế tối ưu đáp ứng các yêu cầu kỹ thuật và kinh tế. Học máy hỗ trợ tối ưu hóa thiết kế bằng cách phân tích các mẫu trước đó và đề xuất các cải tiến.
Công nghệ in 3D cho phép tạo ra các nguyên mẫu và linh kiện một cách nhanh chóng, giảm thiểu thời gian và chi phí thực hiện dự án. Công nghệ này giúp sản xuất các linh kiện phức tạp mà khó có thể chế tạo bằng các phương pháp truyền thống. Các kỹ sư có thể thử nghiệm các linh kiện này ngay từ giai đoạn thiết kế ban đầu, loại bỏ lỗi trước khi bắt đầu sản xuất hàng loạt.
Trong tương lai, việc sử dụng trí tuệ nhân tạo (AI) để phân tích dữ liệu thiết kế và Internet vạn vật (IoT) sẽ ngày càng trở nên quan trọng , cho phép giám sát trạng thái linh kiện theo thời gian thực. Việc tích hợp AI và IoT với bản vẽ kỹ thuật sẽ tạo ra các bản sao kỹ thuật số (digital twins) mô phỏng hoạt động của các vật thể thực, cho phép giám sát và tối ưu hóa hiệu suất hệ thống liên tục.
Bản vẽ kỹ thuật vẫn là một phần không thể thiếu trong kỹ thuật hiện đại. Chúng đóng vai trò quan trọng trong các quy trình thiết kế, sản xuất và vận hành, đảm bảo độ chính xác, hiệu quả và sự giao tiếp giữa các chuyên gia từ các lĩnh vực khác nhau. Sự phát triển của các công nghệ kỹ thuật số, như CAD, BIM, AR/VR, và sự tích hợp với AI và IoT, đã làm tăng thêm chức năng và ứng dụng của chúng.
Các công cụ hiện đại cho phép tự động hóa các quy trình thiết kế, phân tích dữ liệu và thử nghiệm giải pháp trước khi triển khai, giảm thiểu sai sót và chi phí. Đồng thời, các công nghệ như in 3D mở ra những khả năng mới cho việc tạo mẫu và sản xuất.
Tương lai của bản vẽ kỹ thuật dường như gắn liền mật thiết với sự phát triển hơn nữa của trí tuệ nhân tạo, máy học và mô hình kỹ thuật số song sinh, cho phép quản lý dự án năng động và chính xác hơn. Việc tích hợp với Internet vạn vật (IoT) sẽ cung cấp khả năng giám sát và tối ưu hóa hệ thống theo thời gian thực, góp phần nâng cao hiệu quả hoạt động.
Bài viết liên quan:
Bài viết này giới thiệu tầm quan trọng của bản vẽ kỹ thuật, mô tả các công cụ hiện đại được sử dụng trong việc tạo ra chúng, và thảo luận về việc sử dụng chúng trong các ngành công nghiệp khác nhau. Các vấn đề liên quan đến tương lai của bản vẽ kỹ thuật trong bối cảnh sự phát triển năng động của công nghệ cũng sẽ được đề cập.
Tầm quan trọng của bản vẽ kỹ thuật
Bản vẽ kỹ thuật là ngôn ngữ giao tiếp phổ quát trong kỹ thuật và công nghệ. Chúng là một phần không thể thiếu của quá trình thiết kế , cho phép truyền đạt thông tin chính xác về kích thước, hình dạng, vật liệu và phương pháp lắp ráp. Vai trò của chúng bao gồm:
- Tài liệu thiết kế
Bản vẽ kỹ thuật là tài liệu chính thức cho các dự án xây dựng, cơ khí và điện tử . Chúng là cơ sở để phê duyệt thiết kế ở mỗi giai đoạn thực hiện và cho phép hiểu rõ ràng các giả định xây dựng . Vai trò của chúng trải rộng từ việc xác định các thông số kỹ thuật đến việc đảm bảo tuân thủ các tiêu chuẩn và luật pháp hiện hành. Chúng có chức năng lưu trữ , cung cấp tài liệu lâu dài cho các cuộc kiểm tra, hiện đại hóa và mở rộng cơ sở vật chất trong tương lai.
- Kiểm soát chất lượng
Với các thông số kỹ thuật chi tiết, bản vẽ cho phép xác minh rằng sản phẩm hoàn thiện phù hợp với thiết kế. Mỗi giai đoạn sản xuất và lắp ráp đều có thể được kiểm tra để đảm bảo tuân thủ kích thước , dung sai và các yêu cầu kỹ thuật khác . Bản vẽ kỹ thuật cung cấp công cụ để xác định và loại bỏ lỗi ở giai đoạn đầu của quá trình sản xuất, từ đó nâng cao chất lượng sản phẩm cuối cùng.
- Tối ưu hóa quy trình sản xuất
Hỗ trợ phân tích thiết kế và lập kế hoạch quy trình sản xuất, góp phần giảm thiểu sai sót và chi phí. Với các thông số kỹ thuật và mô hình chính xác, bản vẽ kỹ thuật cho phép tối ưu hóa việc sử dụng vật liệu và thời gian làm việc . Phần mềm CAD giúp nhanh chóng thực hiện các thay đổi và mô phỏng quy trình, tăng hiệu quả sản xuất và giảm lãng phí.
- Hợp tác liên ngành:
Bản vẽ kỹ thuật tạo nền tảng cho sự hợp tác giữa các nhóm thiết kế, kỹ sư và nhà thầu. Chúng giúp loại bỏ những hiểu lầm và thúc đẩy sự phối hợp ở tất cả các giai đoạn dự án bằng cách truyền đạt thông tin một cách rõ ràng. Bản vẽ kỹ thuật tạo điều kiện thuận lợi cho việc giao tiếp giữa các chuyên gia thuộc các lĩnh vực khác nhau, cho phép tích hợp kiến thức và kỹ năng để hoàn thành các dự án phức tạp.
Bản vẽ kỹ thuật giúp tăng hiệu quả và độ chính xác, đồng thời cho phép sửa đổi và cải tiến ngay từ giai đoạn lập kế hoạch, trở thành công cụ then chốt trong kỹ thuật hiện đại. Tính linh hoạt của chúng cho phép thiết kế thích ứng với những thay đổi về công nghệ và yêu cầu thị trường.
Với các công cụ CAD tiên tiến, kỹ sư có thể thử nghiệm các phương án khác nhau và chạy mô phỏng, giảm thiểu rủi ro sai sót và cải thiện khả năng ra quyết định. Ngoài ra, bản vẽ kỹ thuật hỗ trợ các quy trình đổi mới, cho phép dễ dàng triển khai các khái niệm mới và thích ứng với các điều kiện sản xuất và vận hành thay đổi liên tục.
Công cụ và công nghệ hiện đại
Sự phát triển của công nghệ máy tính đã cách mạng hóa cách thức tạo ra các bản vẽ kỹ thuật. Các công cụ hiện đại, chẳng hạn như phần mềm CAD (Thiết kế hỗ trợ máy tính), cho phép thiết kế ở cả hai và ba chiều (2D và 3D), giúp tăng đáng kể độ chính xác và hiệu quả công việc của các kỹ sư.
Phần mềm CAD giúp việc chỉnh sửa thiết kế, tự động tạo tài liệu và thực hiện mô phỏng trở nên dễ dàng. Các chương trình như AutoCAD , SolidWorks , CATIA và Fusion 360 hỗ trợ các quy trình mô hình hóa, thử nghiệm và phân tích, loại bỏ nhu cầu về các nguyên mẫu vật lý tốn kém. Với các công cụ CAD, kỹ sư có thể tạo ra các bản vẽ kỹ thuật chính xác, dễ dàng cập nhật và tích hợp với các hệ thống kỹ thuật khác. CAD cũng cho phép tự động tạo bảng kê vật liệu (BOM) và tài liệu kỹ thuật, giúp tăng tốc quá trình chuẩn bị thiết kế cho sản xuất.
Các tính năng CAD tiên tiến bao gồm các công cụ mô hình hóa tham số cho phép dễ dàng thay đổi thiết kế trong khi vẫn duy trì tính toàn vẹn của tất cả các yếu tố liên quan. Chương trình cũng cho phép người dùng tạo hoạt ảnh chuyển động và mô phỏng hoạt động của các cơ cấu, giúp họ phát hiện các vấn đề tiềm ẩn trước khi bắt đầu sản xuất.
Các mô-đun phân tích tích hợp cho phép phân tích độ bền và nhiệt mà không cần xuất dữ liệu sang các ứng dụng bên ngoài. Điều này cho phép toàn bộ quá trình thiết kế và thử nghiệm diễn ra trong một môi trường duy nhất, tiết kiệm thời gian và tăng hiệu quả.
Việc tích hợp điện toán đám mây và nền tảng quản lý dữ liệu sản phẩm (PDM) cho phép cộng tác nhóm theo thời gian thực. Các kỹ sư có thể đồng thời làm việc trên một dự án, theo dõi các thay đổi và đảm bảo tuân thủ các yêu cầu thiết kế, bất kể vị trí địa lý.
Mô hình hóa 3D đã trở thành tiêu chuẩn trong nhiều ngành công nghiệp, cho phép trực quan hóa các cấu trúc phức tạp, phân tích động học và thử nghiệm các bộ phận trước khi sản xuất. Việc tích hợp với các công cụ phân tích phần tử hữu hạn (FEA) và mô phỏng dòng chảy (CFD) cho phép kiểm tra chính xác độ bền và chức năng của các thiết kế.
Công nghệ in 3D là một bước đột phá khác cho phép tạo mẫu nhanh và thử nghiệm các linh kiện mà không cần đến các quy trình sản xuất tốn kém. Máy in 3D hiện đại hoạt động trực tiếp với các chương trình CAD, giúp đơn giản hóa quy trình từ thiết kế đến mô hình vật lý.
Ứng dụng bản vẽ kỹ thuật trong nhiều ngành công nghiệp khác nhau
- Xây dựng
Bản vẽ kỹ thuật đóng vai trò quan trọng trong ngành xây dựng, cung cấp cơ sở cho thiết kế kiến trúc, kết cấu và lắp đặt . Chúng cho phép lập kế hoạch chi tiết cho các công trình, móng và bố trí hệ thống lắp đặt, chẳng hạn như hệ thống điện, nước và thoát nước . Nhờ những tài liệu này, có thể xác định chính xác kích thước , vật liệu và kỹ thuật lắp đặt, đảm bảo tuân thủ các tiêu chuẩn xây dựng và an toàn công trình.
Bản vẽ kỹ thuật thể hiện chính xác sơ đồ mặt bằng xây dựng, móng, hệ thống điện, nước và hệ thống thoát nước. Với các thông số kỹ thuật chi tiết, bản vẽ kỹ thuật tạo điều kiện thuận lợi cho việc phối hợp giữa kiến trúc sư, kỹ sư xây dựng và nhà thầu . Chúng cũng xác định rõ phạm vi công việc, tiến độ và các yêu cầu kỹ thuật, giảm thiểu rủi ro sai sót và hiểu lầm tại công trường.
Các công nghệ CAD hiện đại cho phép thay đổi và điều chỉnh thiết kế nhanh chóng theo điều kiện xây dựng thay đổi , giúp giảm thiểu rủi ro sai sót trong xây dựng và chậm tiến độ . Ngoài ra, mô hình BIM (Mô hình thông tin xây dựng) cho phép tạo ra các bản sao kỹ thuật số của công trình , hỗ trợ phân tích xung đột, mô phỏng năng lượng và tối ưu hóa chi phí.
- Ngành công nghiệp cơ khí
Trong ngành cơ khí, bản vẽ kỹ thuật là công cụ then chốt trong thiết kế máy móc, thiết bị và dụng cụ. Chúng cho phép xác định chính xác kích thước và dung sai , đảm bảo tuân thủ các yêu cầu sản xuất. Nhờ các công cụ CAD hiện đại, có thể tạo ra các mô hình ba chiều (3D) giúp phân tích động học, mô phỏng tải trọng và thử nghiệm chức năng.
Bản vẽ lắp ráp cho phép lắp ráp các bộ phận một cách chính xác, trong khi bản vẽ sản xuất chứa dữ liệu công nghệ chi tiết cho việc gia công, hàn hoặc lắp ráp linh kiện. Phân tích phần tử hữu hạn (FEA) cho phép dự đoán độ bền kết cấu.
- Điện tử
Bản vẽ kỹ thuật đóng vai trò then chốt trong thiết kế mạch in (PCB) và sơ đồ điện trong ngành điện tử . Chúng cho phép thể hiện chính xác các mạch điện , chẳng hạn như đường dẫn dẫn điện, điểm hàn và vị trí đặt linh kiện. Với các công cụ Tự động hóa thiết kế điện tử (EDA) , các mạch điện có thể được mô hình hóa và kiểm tra ngay cả trước khi được chế tạo vật lý, giảm thiểu rủi ro sai sót và tối ưu hóa thiết kế để đạt hiệu suất cao nhất.
Các công cụ EDA cũng cho phép mô phỏng hoạt động của hệ thống điện , phân tích tín hiệu và kiểm tra sự tuân thủ các tiêu chuẩn điện từ (EMC). Phần mềm như Altium Designer , KiCad và Eagle tạo ra sơ đồ mạch, thiết kế PCB và tạo các tệp sản xuất cho máy lắp ráp.
Với khả năng dựng hình 3D , các kỹ sư có thể hình dung mạch điện trong không gian, giúp phát hiện các vấn đề tiềm ẩn trong quá trình lắp ráp. Công nghệ hiện đại cũng cho phép tích hợp với các công cụ phân tích nhiệt và cơ học để đánh giá độ bền và khả năng làm mát của các linh kiện điện tử.
Tương lai của bản vẽ kỹ thuật
Tương lai của bản vẽ kỹ thuật tập trung vào sự phát triển không ngừng của công nghệ kỹ thuật số và việc tích hợp các công cụ thiết kế mới. Mô hình thông tin xây dựng (BIM), thực tế tăng cường (AR) và thực tế ảo (VR) đang trở thành tiêu chuẩn để trực quan hóa các dự án.
BIM cho phép tạo ra các mô hình 3D thông minh tích hợp dữ liệu về hình học, vật liệu và tiến độ xây dựng. Mặt khác, AR và VR cho phép trình bày tương tác các dự án , giúp dễ dàng xác định các vấn đề tiềm ẩn trước khi công trình bắt đầu. Những công nghệ này cho phép tham quan ảo các công trình đã được thiết kế, mang lại lợi ích cho các bài thuyết trình cho nhà đầu tư và quy trình đào tạo.
Tự động hóa các quy trình thiết kế, bao gồm thiết kế tạo sinh dựa trên trí tuệ nhân tạo, giúp tăng tốc quá trình tạo ra các cấu trúc phức tạp và tối ưu hóa chi phí sản xuất. Các thuật toán AI phân tích các tập dữ liệu khổng lồ và đề xuất các giải pháp thiết kế tối ưu đáp ứng các yêu cầu kỹ thuật và kinh tế. Học máy hỗ trợ tối ưu hóa thiết kế bằng cách phân tích các mẫu trước đó và đề xuất các cải tiến.
Công nghệ in 3D cho phép tạo ra các nguyên mẫu và linh kiện một cách nhanh chóng, giảm thiểu thời gian và chi phí thực hiện dự án. Công nghệ này giúp sản xuất các linh kiện phức tạp mà khó có thể chế tạo bằng các phương pháp truyền thống. Các kỹ sư có thể thử nghiệm các linh kiện này ngay từ giai đoạn thiết kế ban đầu, loại bỏ lỗi trước khi bắt đầu sản xuất hàng loạt.
Trong tương lai, việc sử dụng trí tuệ nhân tạo (AI) để phân tích dữ liệu thiết kế và Internet vạn vật (IoT) sẽ ngày càng trở nên quan trọng , cho phép giám sát trạng thái linh kiện theo thời gian thực. Việc tích hợp AI và IoT với bản vẽ kỹ thuật sẽ tạo ra các bản sao kỹ thuật số (digital twins) mô phỏng hoạt động của các vật thể thực, cho phép giám sát và tối ưu hóa hiệu suất hệ thống liên tục.
Tóm lại
Bản vẽ kỹ thuật vẫn là một phần không thể thiếu trong kỹ thuật hiện đại. Chúng đóng vai trò quan trọng trong các quy trình thiết kế, sản xuất và vận hành, đảm bảo độ chính xác, hiệu quả và sự giao tiếp giữa các chuyên gia từ các lĩnh vực khác nhau. Sự phát triển của các công nghệ kỹ thuật số, như CAD, BIM, AR/VR, và sự tích hợp với AI và IoT, đã làm tăng thêm chức năng và ứng dụng của chúng.
Các công cụ hiện đại cho phép tự động hóa các quy trình thiết kế, phân tích dữ liệu và thử nghiệm giải pháp trước khi triển khai, giảm thiểu sai sót và chi phí. Đồng thời, các công nghệ như in 3D mở ra những khả năng mới cho việc tạo mẫu và sản xuất.
Tương lai của bản vẽ kỹ thuật dường như gắn liền mật thiết với sự phát triển hơn nữa của trí tuệ nhân tạo, máy học và mô hình kỹ thuật số song sinh, cho phép quản lý dự án năng động và chính xác hơn. Việc tích hợp với Internet vạn vật (IoT) sẽ cung cấp khả năng giám sát và tối ưu hóa hệ thống theo thời gian thực, góp phần nâng cao hiệu quả hoạt động.
