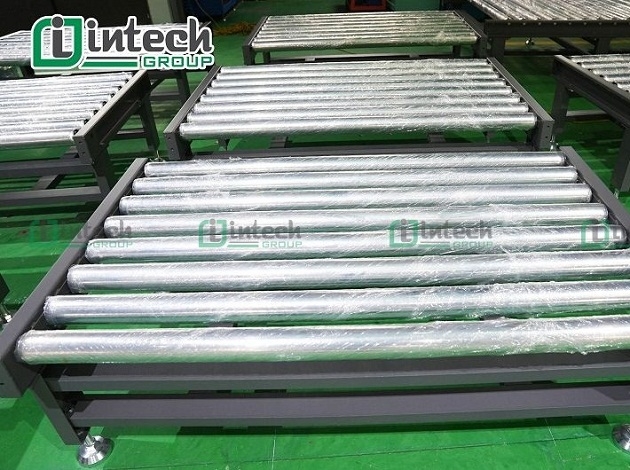

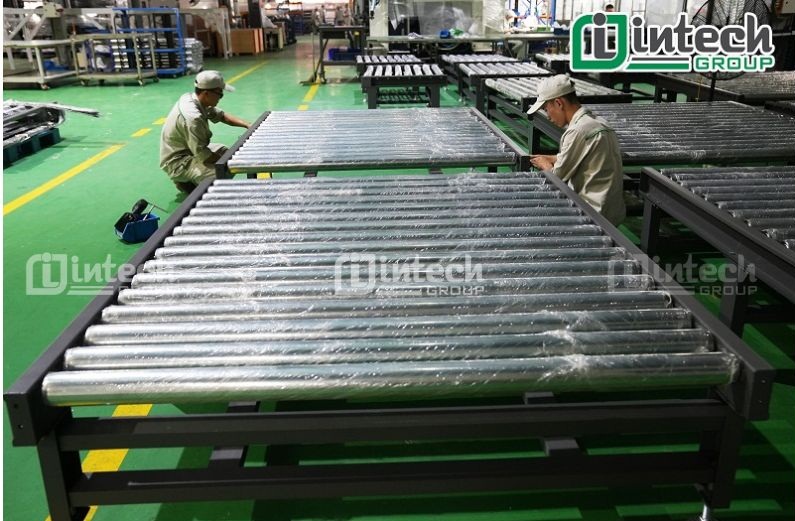

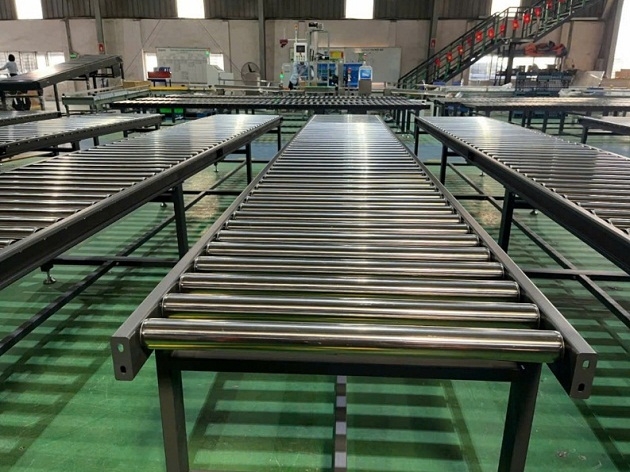

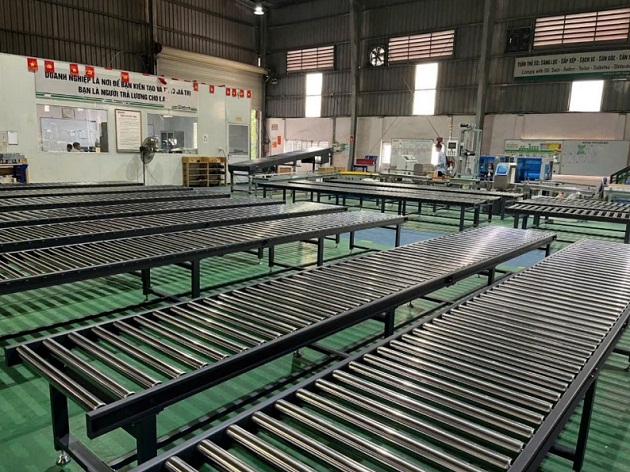

Băng tải con lăn trọng lực

Giải pháp băng tải con lăn trọng lực được ứng dụng rộng rãi trong việc bốc xếp, chuyền tải thùng hàng và đóng gói tại các kho xưởng, nhà máy.


Băng tải con lăn trọng lực là gì?

Băng tải con lăn trọng lực là hệ thống vận chuyển hàng hóa tự động dựa trên trọng lực và lực đẩy thủ công mà không cần dùng động cơ điện. Thiết bị có cấu trúc đơn giản, gồm các con lăn xoay trơn tru trên khung thép chắc chắn, giúp tiết kiệm tối đa chi phí vận hành và điện năng.


Cấu tạo chi tiết của hệ thống

Một hệ thống băng tải con lăn trọng lực tiêu chuẩn được ghép nối từ các bộ phận chính sau:

• Hệ thống con lăn: Con lăn thường làm từ ống thép mạ kẽm, inox (203/304), nhựa PVC hoặc bọc cao su chống trượt. Đường kính phổ biến từ φ25 đến φ76mm. Trục con lăn làm bằng thép chắc chắn, cố định vững chắc vào khung.
• Khung băng tải: Được gia công từ thép sơn tĩnh điện, inox hoặc nhôm định hình. Khung có nhiệm vụ nâng đỡ toàn bộ hệ thống, đảm bảo độ cứng vững, không bị rung lắc hay biến dạng trong suốt quá trình chịu lực.
• Chân trụ và hệ thống đỡ: Có thiết kế linh hoạt, cho phép điều chỉnh độ cao dễ dàng để tạo độ dốc mong muốn. Chân trụ có thể gắn cố định xuống sàn hoặc lắp bánh xe khóa hãm để tiện di chuyển.
• Phụ kiện đi kèm:
  • Thanh dẫn hướng lắp hai bên để ngăn hàng hóa không bị lệch hoặc rơi ra ngoài trong quá trình di chuyển; cùng các khớp nối để liên kết các đoạn băng tải lại với nhau.
  • Bánh xe trang bị cho các dòng băng tải di động (bánh xe PU, cao su chịu tải cao có khóa).



- Nguyên lý hoạt động:

Hàng hóa được đặt lên bề mặt các con lăn có khả năng xoay tự do quanh trục. Nhờ độ nghiêng được tính toán kỹ lưỡng hoặc lực đẩy nhẹ từ nhân công, hàng hóa sẽ tự động trượt/lăn từ điểm cao xuống điểm thấp một cách trơn tru.

Thông số kỹ thuật cơ bản



• Khung định hình: Thép chấn U/C sơn tĩnh điện, Inox 201/304, Nhôm định hình công nghiệp. Thanh biên chịu lực dày từ 2mm - 4mm, các thanh giằng ngang gia cố độ cứng vững, chống vặn xoắn.
• Chiều rộng băng tải (W): Thường từ 400mm, 500mm, 600mm đến 800mm (hoặc sản xuất theo kích thước yêu cầu của khách hàng).
• Chiều dài băng tải (L): Thiết kế dạng mô-đun, mỗi đoạn thường từ 1m đến 3m để dễ dàng tháo lắp.
• Tải trọng:
  • Tải nhẹ: Dưới 30 kg/mét (thích hợp cho linh kiện điện tử, hộp nhỏ).
  • Tải trung bình: 30 - 100 kg/mét (phổ biến cho thùng carton hàng tiêu dùng).
  • Tải nặng: Trên 100 kg/mét (yêu cầu con lăn dày và khung thép cường lực).
• Cụm con lăn:
  • Vỏ con lăn: Thép mạ kẽm, inox, ống nhựa PVC, hoặc bọc cao su PU (chống trượt, giảm ồn).
  • Trục con lăn: Thường làm bằng thép đặc, hai đầu được vát dẹt, phay rãnh hoặc ren để gài/bắt cố định vào khung lỗ Oval hoặc lỗ tròn.
  • Đường kính & Độ dày: φ25, φ32, φ34, φ38, φ42, φ49, φ60, φ76 mm, lựa chọn tùy thuộc từng loại hàng hóa; độ dày ống từ 1.2mm - 2.0mm.
  • Hệ thống bạc đạn (Ổ bi): Sử dụng vòng bi chính xác (như 6202, 6204) có nắp chắn bụi, giúp con lăn quay êm, nhẹ, không kẹt rít.



Tiêu chuẩn thiết kế và tính toán kỹ thuật cần biết

Để hệ thống vận hành trơn tru, kỹ sư thiết kế cần lưu ý hai nguyên tắc vàng sau:

• Quy tắc bước con lăn: Khoảng cách giữa tâm hai con lăn liên tiếp phải đảm bảo sao cho đáy của thùng hàng/pallet luôn gác tối thiểu trên 3 con lăn tại mọi thời điểm. Điều này giúp tránh tình trạng sập đáy hoặc kẹt góc thùng hàng.
• Công thức tính độ dốc tối ưu:
  • Độ dốc tiêu chuẩn thường dao động từ 1.5% đến 3% (tương đương độ chênh lệch chiều cao từ 1.5cm đến 3cm trên mỗi 1 mét chiều dài băng tải).
  • Độ dốc cụ thể phụ thuộc vào trọng lượng và chất liệu đáy hàng hóa (hàng nặng hoặc đáy trơn cần độ dốc nhỏ hơn, hàng nhẹ hoặc đáy nhám cần độ dốc lớn hơn).



Phân loại băng tải con lăn trọng lực phổ biến

Tùy thuộc vào không gian nhà xưởng và nhu cầu sử dụng, băng tải được chia thành các loại chính:

• Dạng thẳng: Dùng cho các tuyến đường vận chuyển ngắn, đơn giản, kết nối trực tiếp các khu vực.
• Dạng cong (Góc cua 45°, 90°, 180°): Ở các góc cua, nhà sản xuất thường sử dụng con lăn hình côn để định hướng hàng hóa đi đúng tâm cung, tránh tình trạng kẹt hàng hay lệch băng. Giải pháp hoàn hảo để chuyển hướng dòng hàng trong không gian nhà kho hạn chế.
• Băng tải xoắn ốc: Tận dụng chiều cao không gian để chuyển hàng từ trên lầu xuống tầng dưới mà không tốn diện tích mặt sàn.
• Băng tải con lăn xếp gọn: Khung thiết kế dạng tổ ong, có khả năng kéo giãn, uốn lượn linh hoạt theo ý muốn. Loại này cực kỳ hữu ích khi cần đưa vào sâu bên trong thùng xe container để bốc dỡ hàng hóa.



Ứng dụng thực tế

Băng tải con lăn trọng lực hiện diện rộng rãi trong các ngành công nghiệp:

• Kho hàng & Logistics: Khu vực nhập/xuất hàng, trung chuyển kiện carton, kết nối khu vực lưu trữ và phân loại hàng hóa.
• Nhà máy sản xuất: Vận chuyển bán thành phẩm, khay sản phẩm giữa các công đoạn.
• Khu vực đóng gói: Đưa thùng carton đến máy dán thùng, máy đóng đai hoặc máy quấn màng pallet.
• Khu vực xuất nhập: Kết nối trực tiếp cửa kho với xe tải, hỗ trợ bốc dỡ hàng nhanh chóng



Ưu điểm và nhược điểm của băng tải con lăn trọng lực



- Ưu điểm vượt trội:



• Tiết kiệm chi phí tối đa: Không sử dụng điện năng giúp doanh nghiệp cắt giảm đáng kể hóa đơn tiền điện và chi phí bảo dưỡng động cơ.
• Độ bền cao, ít hỏng hóc: Cấu trúc cơ khí thuần túy giúp thiết bị hoạt động bền bỉ, tuổi thọ dài lâu.
• Linh hoạt và dễ sử dụng: Dễ dàng tháo lắp, mở rộng tuyến đường hoặc di chuyển đến các vị trí làm việc khác nhau.
• Thân thiện với môi trường: Vận hành hoàn toàn êm ái, không gây tiếng ồn lớn, không phát sinh nhiệt hay khí thải.



- Nhược điểm cần lưu ý:



• Không kiểm soát được tốc độ trượt nếu hàng hóa quá nặng hoặc độ dốc quá lớn, dễ gây va đập mạnh làm hỏng sản phẩm.
  • Giải pháp: Lắp đặt thêm các con lăn hãm tốc (brake rollers) hoặc thanh chặn giảm tốc tại điểm cuối của tuyến băng tải.
• Yêu cầu bắt buộc hàng hóa phải có bề mặt đáy phẳng và cứng (như thùng carton, khay nhựa).



Các lỗi thường gặp và cách khắc phục khi sử dụng



• Hàng không tự chạy: Do độ dốc thấp, hàng quá nhẹ hoặc ổ bi bị kẹt --> Khắc phục: Tăng độ dốc, kiểm tra vệ sinh ổ bi hoặc thay thế con lăn đồng đều hơn.
• Hàng chạy quá nhanh: Do độ dốc lớn hoặc hàng quá nặng --> Khắc phục: Giảm độ dốc, bổ sung cơ cấu hãm tốc hoặc chia nhỏ băng tải thành các vùng kiểm soát.
• Hàng bị lệch hướng: Do khung không cân hoặc thiếu thanh dẫn hướng --> Khắc phục: Cân chỉnh lại chân băng tải và lắp thêm thanh dẫn hướng hai bên.



Hướng dẫn vận hành an toàn và bảo trì định kỳ

Để đảm bảo hệ thống băng tải con lăn trọng lực vận hành trơn tru, kéo dài tuổi thọ thiết bị và tuyệt đối an toàn cho người lao động, việc tuân thủ các quy tắc an toàn cùng quy trình bảo trì định kỳ là vô cùng quan trọng.


• An toàn vận hành: Không đứng hoặc ngồi lên băng tải, không đặt tay vào khe hở giữa các con lăn, tuân thủ đúng tải trọng thiết kế và luôn trang bị cơ cấu chặn/hãm cho băng tải nghiêng.
• Bảo trì: Kiểm tra hàng ngày tình trạng quay của con lăn và vật thể mắc kẹt. Kiểm tra định kỳ bu-lông, mối hàn, ổ bi và các chân tăng chỉnh để đảm bảo hệ thống vận hành bền bỉ theo thời gian.



Giải pháp băng tải con lăn tối ưu từ Intech Group

Băng tải con lăn trọng lực là giải pháp cơ học thiết yếu giúp doanh nghiệp tối ưu vận chuyển nội bộ và tiết kiệm triệt để chi phí điện năng. Để hệ thống đạt hiệu suất cao và bền bỉ, việc chọn một đơn vị chế tạo uy tín là yếu tố then chốt.

Intech Group chuyên thiết kế và sản xuất các hệ thống băng tải con lăn chất lượng cao, gia công chuẩn xác từ vật liệu cao cấp, đáp ứng hoàn hảo mọi nhu cầu thực tế của nhà xưởng.

Liên hệ ngay với Intech Group để nhận tư vấn kỹ thuật miễn phí và sở hữu giải pháp tối ưu cho kho hàng của bạn!
