Băng tải chuyển hướng

Băng tải chuyển hướng giúp giải quyết triệt để các bài toán về góc chuyển, diện tích nhà xưởng chật hẹp và sự đồng bộ giữa nhiều dây chuyền sản xuất khác nhau.


Băng tải chuyển hướng (Curve Conveyor) là hệ thống băng tải chuyên dụng có khả năng thay đổi hướng di chuyển của sản phẩm theo các góc khác nhau mà vẫn đảm bảo hàng hóa được vận chuyển liên tục, ổn định, không bị xô lệch hay rơi rớt.












Hệ thống hoạt động theo quy trình khép kín và tự động hóa:





Thông số	Giá trị tiêu chuẩn
Chiều rộng	300 – 1200 mm
Chiều dài	Theo thiết kế thực tế mặt bằng
Góc cong	30° – 180°
Tải trọng	10 – 200 kg/m
Tốc độ	5 – 60 m/phút (có điều chỉnh biến tần)
Điện áp	220V / 380V
Công suất	0.2 – 3.7 kW
Khung	Thép sơn tĩnh điện / Inox / Nhôm định hình
Dây băng / Bề mặt	PVC / PU / Modular Plastic / Cao su / Con lăn



Các loại băng tải chuyển hướng phổ biến

Các loại băng tải chuyển hướng được ứng dụng phổ biến trong các nhà máy và kho vận hiện nay bao gồm:

• Băng tải cong PVC: Bề mặt êm ái, độ bám tốt và giá thành hợp lý. Loại này được ứng dụng rộng rãi trong các ngành đóng gói, linh kiện điện tử, và thực phẩm nhẹ.

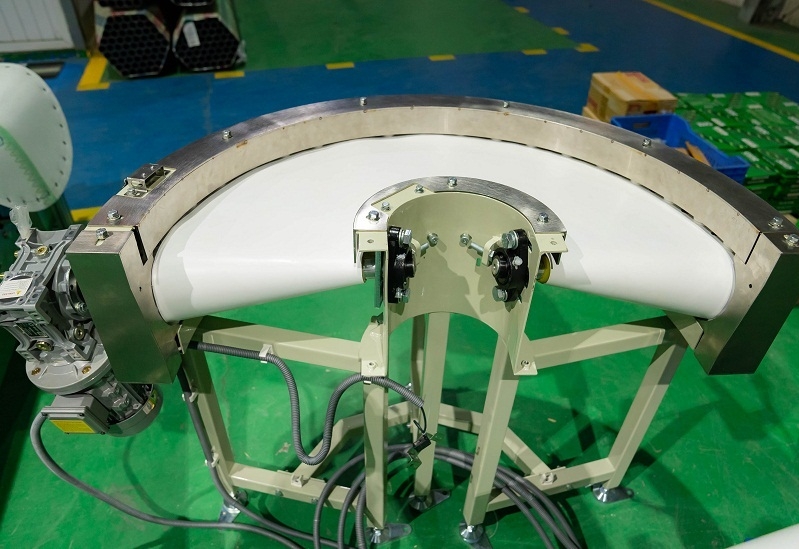

• Băng tải cong PU: Đạt tiêu chuẩn an toàn vệ sinh thực phẩm khắt khe, chuyên dùng trong ngành chế biến bánh kẹo, nông sản, và dược phẩm.

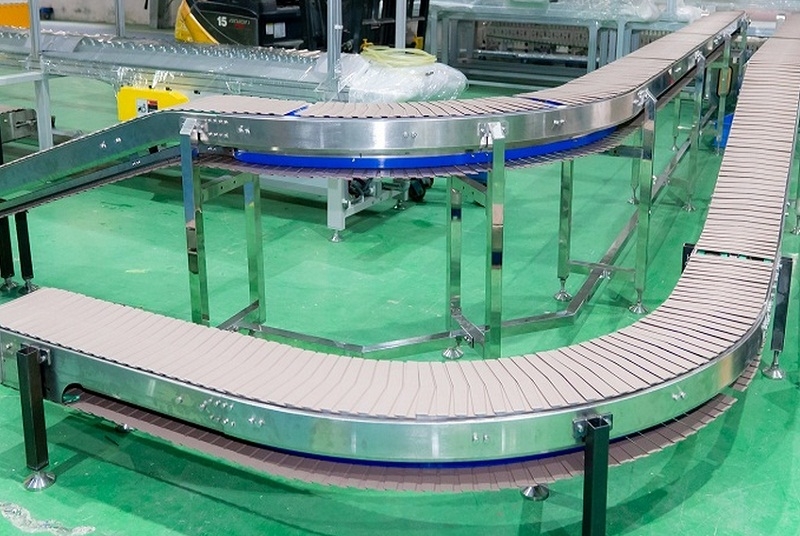

• Băng tải cong Modular (Nhựa module): Có kết cấu mắt nhựa vững chắc, khả năng chịu mài mòn tốt, không bị giãn dây theo thời gian và dễ dàng thay thế từng phần khi hư hỏng.

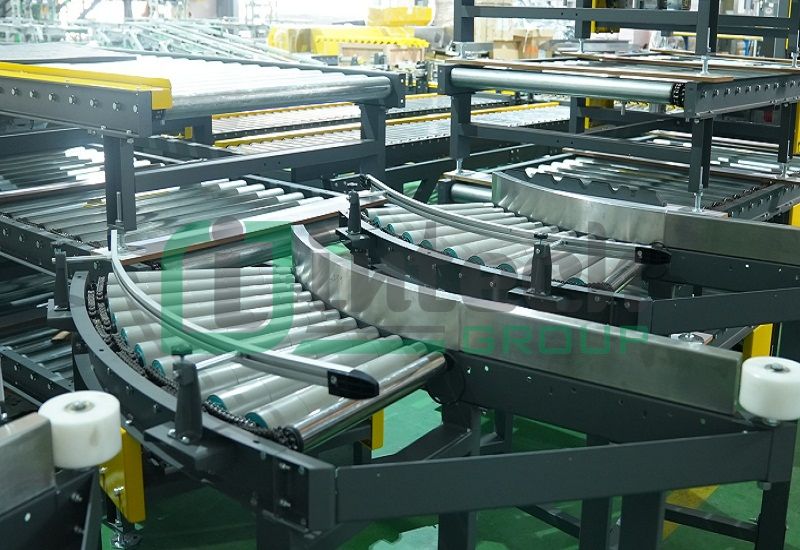

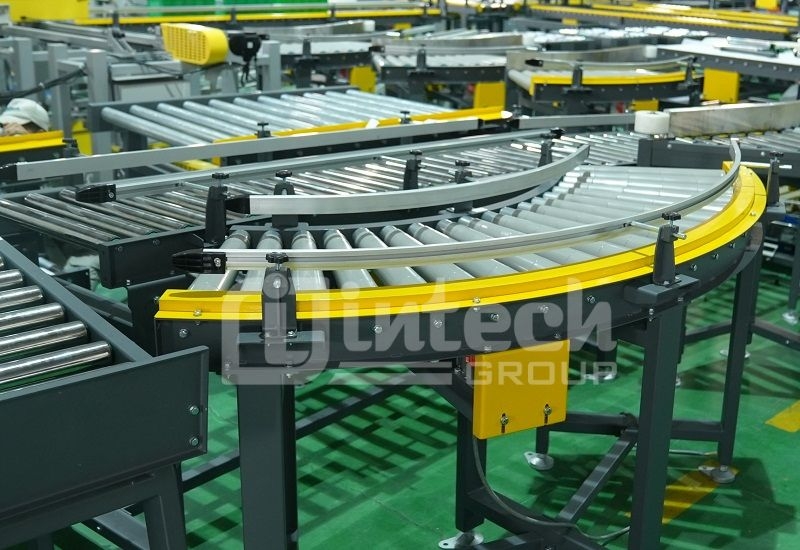

• Băng tải con lăn chuyển hướng: Thích hợp cho các loại hàng hóa có bề mặt đáy phẳng như thùng carton, pallet, khay nhựa với tải trọng từ trung bình đến lớn.
• Băng tải lưới inox chuyển hướng: Sở hữu đặc tính chịu nhiệt độ cao, thích hợp hoạt động trong các môi trường khắc nghiệt như lò sấy, lò nướng hoặc dây chuyền cấp đông.
• Băng tải cao su chuyển hướng: Chuyên dụng cho các hệ thống tải nặng, vật liệu cồng kềnh, chịu lực và ma sát cực tốt.



Phân loại theo góc chuyển hướng

Các hệ thống băng tải chuyển hướng được phân loại theo góc độ và hình dáng đường cong lắp đặt trong nhà xưởng bao gồm:

• Băng tải 30°, 45°: Thay đổi hướng dòng sản phẩm một góc nhỏ, thường dùng để phân nhánh hoặc chuyển hướng nhẹ nhàng giữa các nhánh dây chuyền.
• Băng tải 90°: Là loại phổ biến nhất trong các nhà máy, giúp bẻ góc vuông (vuông góc) để tận dụng tối đa góc chết của nhà xưởng hoặc kết nối các chuyền vuông góc với nhau.

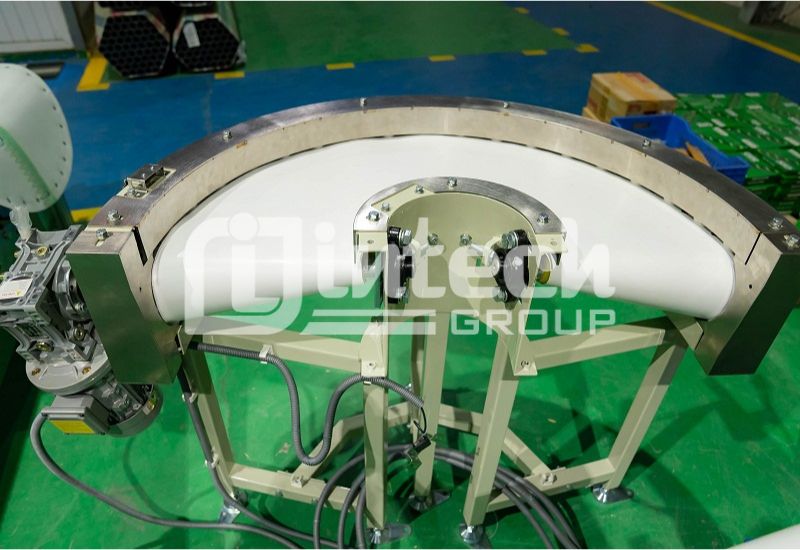

• Băng tải 180°: Giúp sản phẩm quay đầu ngược lại hướng di chuyển ban đầu (quay vòng 180 độ) trong một không gian hẹp, tối ưu diện tích cho các hệ thống hồi lưu sản phẩm.

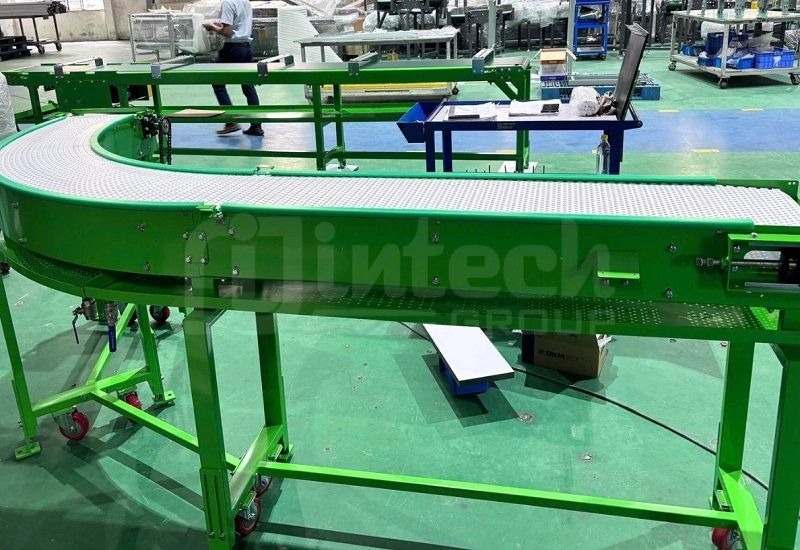

• Băng tải chữ U: Thiết kế tạo thành hình chữ U để gom hàng hoặc trả hàng về cùng một khu vực thao tác, thuận tiện cho việc đóng gói và kiểm hàng.
• Băng tải chữ L: Sự kết hợp hiệu quả giữa đoạn băng tải thẳng và góc cua vuông góc, giúp điều hướng sản phẩm theo sơ đồ mặt bằng hình chữ L của nhà xưởng.
• Băng tải chữ S: Kết hợp hai góc cua ngược chiều nhau (hình chữ S), giúp dây chuyền né các cột trụ kiến trúc có sẵn hoặc kết nối mượt mà giữa hai hệ thống băng tải đặt lệch tâm.



Ưu điểm của băng tải chuyển hướng



• Tiết kiệm diện tích: Biến các góc chết của nhà xưởng thành không gian vận chuyển hữu ích.
• Tăng hiệu suất vận chuyển: Đảm bảo nhịp độ dây chuyền không bị đứt quãng.
• Kết nối dây chuyền linh hoạt: Dễ dàng ghép nối với hệ thống băng tải thẳng sẵn có.
• Giảm chi phí nhân công: Tự động hóa hoàn toàn khâu điều hướng sản phẩm.
• Giảm hư hỏng hàng hóa: Quá trình chuyển hướng mượt mà, không làm rơi vỡ hay trầy xước sản phẩm.
• Vận hành liên tục: Động cơ bền bỉ, chạy 24/7 ổn định.
• Dễ mở rộng hệ thống: Thiết kế dạng module giúp dễ dàng nâng cấp khi mở rộng nhà xưởng.
• Độ bền cao: Vật liệu chế tạo cao cấp chống mài mòn tốt.



Ứng dụng của băng tải chuyển hướng



• Ngành thực phẩm & Đồ uống: Vận chuyển chai lọ, hộp bánh kẹo, thực phẩm đóng gói qua các góc cua dây chuyền chiết rót, đóng gói.
• Ngành dược phẩm: Đảm bảo tiêu chuẩn sạch, chuyển hộp thuốc, vỉ thuốc an toàn.
• Ngành điện tử: Vận chuyển bảng mạch, linh kiện tinh vi không bị va đập.
• Logistics & Trung tâm phân loại: Phân loại bưu kiện, kiện hàng đi các hướng khác nhau trong kho thông minh.
• Ngành may mặc: Chuyển linh hoạt các bán thành phẩm giữa các chuyền may.
• Bao bì, In ấn & Ô tô, linh kiện cơ khí: Tối ưu hóa dòng di chuyển của sản phẩm nặng hoặc cồng kềnh.

Hướng dẫn vận hành và bảo trì

- Kiểm tra trước khi vận hành:

• Kiểm tra nguồn điện và hệ thống tủ điện.
• Kiểm tra tình trạng hoạt động của động cơ và biến tần.
• Kiểm tra độ căng của dây băng và sự chuyển động trơn tru của hệ thống con lăn.
• Đảm bảo không có vật cản trên đường chạy của băng tải.

- Bảo trì định kỳ:

• Vệ sinh: Làm sạch bề mặt dây băng và bụi bẩn bám trên con lăn định kỳ.
• Kiểm tra độ căng dây: Điều chỉnh lại lực căng nếu phát hiện hiện tượng chùng dây hoặc trượt dây.
• Bôi trơn: Tra mỡ định kỳ cho các vòng bi, ổ bi, khớp truyền động.
• Kiểm tra bu lông: Siết chặt lại các ốc vít, bu lông có thể bị lỏng do rung động trong quá trình chạy.
• Kiểm tra thiết bị điện: Đảm bảo cảm biến và hệ thống an toàn hoạt động nhạy bén.



Quy trình thiết kế và lắp đặt băng tải chuyển hướng

1. Khảo sát thực tế mặt bằng nhà xưởng.
2. Phân tích đặc tính sản phẩm và nhu cầu của khách hàng.
3. Lên bản vẽ thiết kế kỹ thuật 2D, 3D chi tiết.
4. Chế tạo khung, gia công cơ khí và lắp ráp tại xưởng.
5. Vận chuyển đến công trình và tiến hành lắp đặt.
6. Chạy thử nghiệm không tải và có tải.
7. Nghiệm thu kỹ thuật với khách hàng.
8. Bàn giao hệ thống, hướng dẫn vận hành và kích hoạt bảo hành.

Tiêu chí thiết kế băng tải chuyển hướng



• Bán kính cong phải phù hợp với kích thước và chiều dài sản phẩm để tránh kẹt hàng.
• Chiều rộng dây băng phải đảm bảo độ ổn định khi sản phẩm đi qua góc cua.
• Tốc độ phải được đồng bộ chính xác với các băng tải kết nối trước và sau nó.
• Kết cấu cơ khí vững chắc, hạn chế tối đa hiện tượng rung lắc và xô lệch dây.
• Dễ dàng bảo trì, tháo lắp và thay thế linh kiện nhanh chóng.
• Tích hợp linh hoạt các cảm biến và bộ điều khiển PLC khi nâng cấp hệ thống tự động hóa.



Báo giá băng tải chuyển hướng phụ thuộc vào những yếu tố nào?

Mức chi phí đầu tư băng tải chuyển hướng sẽ dao động tùy thuộc vào các yếu tố kỹ thuật sau:

• Kích thước tổng thể (chiều rộng, chiều dài góc cua).
• Góc chuyển hướng cụ thể (30°, 45°, 90°, 180°...).
• Loại dây băng (PVC, PU, Modular, Inox, Cao su).
• Chất liệu khung (Thép sơn tĩnh điện, Inox 304, Nhôm định hình).
• Thương hiệu và công suất động cơ giảm tốc.
• Tải trọng yêu cầu của sản phẩm.
• Tốc độ vận hành và mức độ tích hợp tự động hóa (PLC, cảm biến, biến tần).

* Lưu ý: Mỗi hệ thống băng tải chuyển hướng đều được thiết kế riêng biệt theo đặc thù mặt bằng và sản phẩm của từng doanh nghiệp. Quý khách hàng vui lòng liên hệ trực tiếp Intech để được đội ngũ kỹ thuật khảo sát thực tế và nhận báo giá băng tải chính xác nhất.
