Băng tải chống tĩnh điện là gì? Cấu tạo, Ưu điểm & Ứng dụng

Băng tải chống tĩnh điện là gì?

Băng tải chống tĩnh điện là hệ thống băng tải được chế tạo đặc biệt với bề mặt có khả năng tản điện tích hoặc dẫn điện tích xuống hệ thống tiếp địa một cách an toàn. Mục đích chính của nó là ngăn chặn sự tích tụ điện tích tĩnh điện do ma sát trong quá trình vận chuyển, từ đó bảo vệ các linh kiện điện tử nhạy cảm khỏi bị hư hỏng.


- Tĩnh điện hình thành như thế nào trong quá trình vận chuyển sản phẩm?

Tĩnh điện sinh ra chủ yếu do hiện tượng ma sát liên tục (hiệu ứng ma sát điện - triboelectric effect) giữa bề mặt sản phẩm (như bo mạch nhựa, vỏ linh kiện) và mặt dây băng, hoặc giữa dây băng với các con lăn, puly đỡ. Khi các vật liệu tiếp xúc rồi tách rời nhau, sự chuyển dịch của các electron tạo ra điện tích dư thừa trên bề mặt. Nếu không được kiểm soát, điện tích này có thể tích tụ lên đến hàng nghìn Volt (V).

Tiêu chuẩn và yêu cầu ESD đối với băng tải chống tĩnh điện



ESD là gì?

ESD viết tắt của Electrostatic Discharge (Phóng tĩnh điện). Đây là dòng chảy đột ngột của dòng điện giữa hai vật thể có điện thế khác nhau do tiếp xúc hoặc bị thủng lớp điện môi. Linh kiện điện tử đặc biệt nhạy cảm với ESD vì các lớp oxit cách điện bên trong linh kiện cực kỳ mỏng, dễ bị đánh thủng và phá hủy ngay lập tức.


Các yêu cầu cần kiểm soát:



• Điện trở bề mặt
• Điện trở xuyên qua vật liệu
• Khả năng tiêu tán điện tích nhanh chóng và an toàn.
• Điện trở của hệ thống tiếp địa
• Điện áp tĩnh điện sinh ra trong suốt quá trình vận hành thực tế.



Vì sao nên sử dụng băng tải chống tĩnh điện?

- Hạn chế tích tụ điện tích trên bề mặt băng tải

Quá trình vận chuyển liên tục tạo ra ma sát lớn. Sử dụng băng tải chống tĩnh điện công nghiệp giúp giảm thiểu hiện tượng tích điện bề mặt, đồng thời ngăn chặn điện tích lưu lại trên sản phẩm khi chúng trượt hoặc lăn trên dây chuyền.

- Bảo vệ linh kiện điện tử

Thiết bị này đóng vai trò lá chắn bảo vệ các linh kiện siêu nhỏ nhạy cảm. Nó là giải pháp tối ưu cho việc vận chuyển các bảng mạch in PCB, vi mạch IC, chip bán dẫn, cảm biến và các thiết bị điện tử tinh vi khác mà không lo sợ sốc điện.

- Tăng độ an toàn cho dây chuyền

Ngoài việc bảo vệ linh kiện, việc kiểm soát ESD còn giúp loại trừ nguy cơ phát sinh tia lửa điện trong những khu vực có hơi dung môi, hóa chất hoặc bụi dễ bén lửa trong các ngành công nghiệp đặc thù.

- Tăng độ ổn định của quá trình sản xuất

Hệ thống giúp giảm thiểu sự cố gián đoạn dây chuyền do lỗi tĩnh điện gây ra, tương thích hoàn hảo với các dây chuyền tự động hóa tốc độ cao và hoạt động liên tục 24/7.

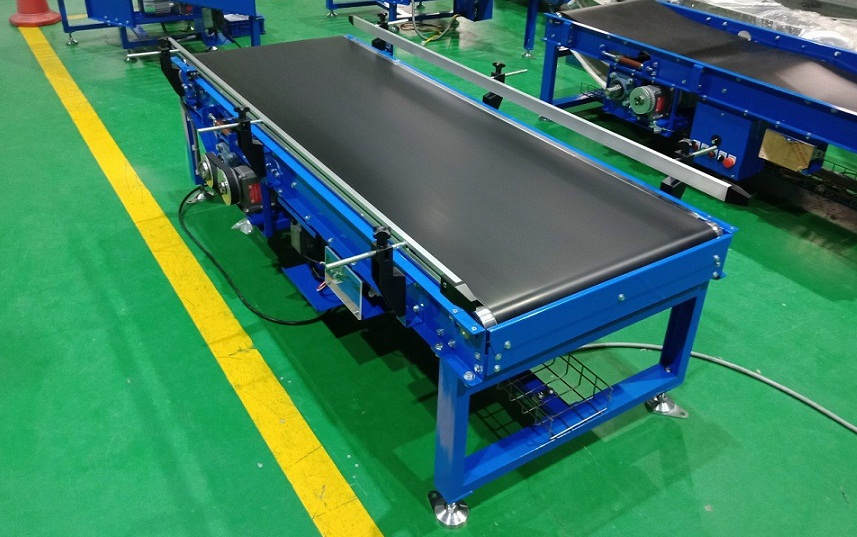

Cấu tạo băng tải chống tĩnh điện



• Dây băng chống tĩnh điện: Là bộ phận tiếp xúc trực tiếp với sản phẩm, dây băng tải chống tĩnh điện thường được pha trộn các phụ gia dẫn điện chuyên dụng trong cấu trúc nhựa. Nó có độ dày, độ cứng và độ ma sát tối ưu, thường có màu đen hoặc xanh đậm đặc trưng để dễ nhận diện.
• Khung băng tải: Làm bằng Nhôm định hình, Thép sơn tĩnh điện, Inox (Inox 201 hoặc 304)
• Puly chủ động và bị động: Puly chủ động kết nối trực tiếp với động cơ để truyền chuyển động, trong khi puly bị động giúp căng và định hướng dây băng. Các puly này thường được thiết kế bề mặt tương thích và đảm bảo tính dẫn điện xuyên suốt hệ thống.
• Con lăn đỡ dây băng: Bao gồm hệ thống con lăn thẳng (hoặc con lăn lòng máng nếu cần vận chuyển vật liệu rời) làm từ thép mạ kẽm hoặc inox, đóng vai trò nâng đỡ phần dây băng chịu tải ở mặt trên và mặt dưới.
• Động cơ giảm tốc: Cung cấp mô-men xoắn và lực kéo ổn định cho toàn bộ băng tải. Thường kết hợp với bộ biến tần để dễ dàng tùy chỉnh tốc độ băng chuyền khớp với nhịp độ sản xuất.
• Hệ thống tiếp địa: Đây là thành phần linh hồn của hệ thống ESD. Hệ thống này bao gồm các thanh quét tĩnh điện, chổi than tiếp xúc, dây dẫn và cọc tiếp địa của nhà máy, tạo ra đường thoát điện an toàn để tiêu tán hoàn toàn điện tích xuống đất.



- Nguyên lý hoạt động của băng tải ESD

Nguyên lý cốt lõi của băng tải ESD dùng trong điện tử dựa trên khả năng dẫn và tiêu tán điện tích trên bề mặt dây băng. Khi sản phẩm di chuyển trên mặt băng, bất kỳ điện tích nào phát sinh sẽ được truyền dẫn qua lớp vật liệu đặc biệt của dây băng, đi qua các bộ phận cơ khí dẫn điện (puly, trục) và được truyền thẳng xuống hệ thống tiếp địa an toàn của nhà máy, ngăn chặn hoàn toàn nguy cơ tích tụ điện thế cao.


Bảng thông số kỹ thuật tham khảo



Thông số kỹ thuật	Nội dung tham khảo chi tiết
Loại dây băng	PVC ESD / PU ESD (Pha phụ gia chống tĩnh điện chuyên dụng)
Điện trở bề mặt	106Ω đến 109Ω (hoặc theo yêu cầu cụ thể của dự án)
Độ dày dây băng	Từ 1.0 mm đến 3.0 mm (phổ biến nhất là loại dày 2.0 mm)
Bề mặt dây	Trơn nhẵn, hơi nhám hoặc có vân caro (tùy thuộc vào việc có cần chống trượt khi chạy nghiêng hay không).
Chiều rộng băng tải	Tùy chỉnh theo kích thước sản phẩm (200 mm, 500 mm, 1000 mm hoặc theo yêu cầu)
Chiều dài băng tải	Từ 1.000 mm đến hàng chục mét (có thể thiết kế theo dạng module nối tiếp).
Chiều cao băng tải	Thường dao động từ 600 mm đến 900 mm (có thể điều chỉnh chân tăng chỉnh chiều cao).
Vật liệu khung	Nhôm định hình công nghiệp, Thép sơn tĩnh điện, hoặc Inox (201 / 304)
Công suất động cơ	Từ 0.2 kW đến 1.5 kW (tùy thuộc vào chiều dài và tải trọng dây chuyền).
Nguồn điện sử dụng	1 pha 220V hoặc 3 pha 380V / 50Hz.
Tốc độ vận chuyển	Từ 5 đến 30 mét/phút (có thể tích hợp biến tần để điều chỉnh tốc độ linh hoạt)
Nhiệt độ làm việc	Từ -10oC đến +80oC
Hệ thống xả tĩnh điện (Tiếp địa)	Thanh quét tĩnh điện, chổi than tiếp xúc, dây dẫn và cọc tiếp địa chuyên dụng



Ứng dụng của băng tải chống tĩnh điện



• Ngành sản xuất linh kiện điện tử: Ứng dụng rộng rãi trong việc luân chuyển các vi mạch IC, chip bán dẫn, điện trở, tụ điện và các linh kiện điện tử nhỏ nhạy cảm với điện áp thấp.

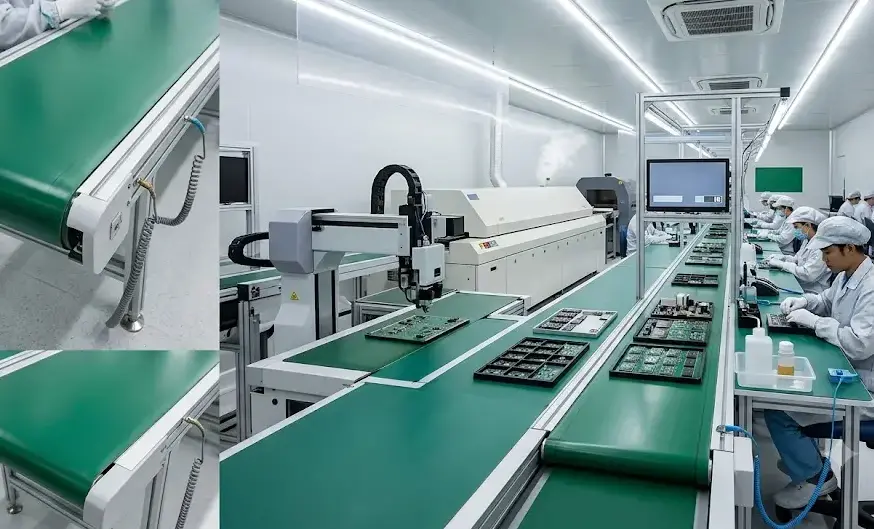

• Dây chuyền lắp ráp bo mạch PCB: Vận chuyển các bo mạch PCB giữa các công đoạn hàn dán linh kiện bề mặt, kết nối mượt mà giữa máy SMT, máy kiểm tra AOI và các trạm kiểm tra chất lượng.
• Ngành sản xuất thiết bị điện: Hỗ trợ lắp ráp các thiết bị điện tử gia dụng, điện thoại thông minh, máy tính xách tay và các bảng mạch điều khiển công nghiệp.
• Nhà máy ô tô và linh kiện ô tô: Vận chuyển các hộp điều khiển điện tử ECU, cảm biến ô tô, module thông minh và các linh kiện điện tử phức tạp trên xe hơi.
• Phòng sạch và môi trường sản xuất đặc thù: Phục vụ các khu vực yêu cầu kiểm soát tuyệt đối về cả tĩnh điện lẫn hàm lượng hạt bụi trong không khí.



Băng tải chống tĩnh điện khác gì băng tải thông thường?

Bảng so sánh chi tiết giúp bạn nhận diện rõ sự khác biệt giữa hai giải pháp:


Tiêu chí	Băng tải thông thường	Băng tải chống tĩnh điện
Kiểm soát tĩnh điện	Hạn chế hoặc không có	Có, tiêu tán điện tích an toàn
Vận chuyển linh kiện điện tử	Tùy trường hợp (rủi ro cao)	Phù hợp tuyệt đối, an toàn cao
Vật liệu dây băng	PVC / PU thông thường	Vật liệu pha phụ gia ESD chuyên dụng
Hệ thống tiếp địa	Không nhất thiết phải có	Thường xuyên bắt buộc phải có
Môi trường ứng dụng	Công nghiệp phổ thông, thực phẩm	Phòng sạch, điện tử, bán dẫn
Chi phí đầu tư	Thấp hơn	Cao hơn tùy cấu hình kỹ thuật



Những lưu ý sử dụng băng tải chống tĩnh điện



• Kiểm tra bề mặt dây băng định kỳ để phát hiện sớm dấu hiệu mài mòn hoặc bám bẩn.
• Thường xuyên kiểm tra tính liên tục và độ ổn định của hệ thống tiếp địa.
• Tránh để dây băng bị nhiễm dầu mỡ hoặc hóa chất bám quá mức.
• Không sử dụng các hóa chất tẩy rửa mạnh không phù hợp với vật liệu dây băng ESD.
• Theo dõi độ căng của dây băng và hiện tượng lệch băng trong quá trình vận hành lâu dài.
• Kiểm tra định kỳ tình trạng hoạt động của puly, con lăn, động cơ và hộp giảm tốc.
• Thực hiện đo kiểm các chỉ số ESD định kỳ theo đúng quy định của nhà máy.



Các lỗi thường gặp khi sử dụng băng tải chống tĩnh điện

1. Băng tải vẫn phát sinh tĩnh điện

• Nguyên nhân: Dây băng sử dụng sai chủng loại; hệ thống tiếp địa bị đứt, lỏng hoặc không đúng kỹ thuật; độ ẩm môi trường quá thấp hoặc các bộ phận khác trong dây chuyền gây tích điện ma sát.
• Khắc phục: Kiểm tra lại điện trở bề mặt dây băng và đo đạc lại toàn bộ hệ thống tiếp địa.

2. Dây băng bị lệch

• Nguyên nhân: Puly không đồng tâm, khung cơ khí bị sai lệch hoặc độ căng hai bên dây băng không đều.
• Khắc phục: Căn chỉnh lại cụm puly căng dây và siết chỉnh đều lực căng ở các bu-lông điều chỉnh.

3. Dây băng bị trượt

• Nguyên nhân: Dây băng bị chùng quá mức, tải trọng vận chuyển vượt quá thiết kế hoặc bề mặt puly bị bám bẩn mất ma sát.
• Khắc phục: Điều chỉnh tăng độ căng dây băng, vệ sinh sạch bề mặt puly chủ động.

4. Dây băng nhanh mòn

• Nguyên nhân: Chọn sai vật liệu so với đặc thù sản phẩm, lực ma sát quá lớn hoặc sản phẩm có góc cạnh sắc nhọn cọ xát trực tiếp.
• Khắc phục: Kiểm tra lại tải trọng, góc chuyển tiếp sản phẩm hoặc thay thế chủng loại dây băng có độ bền chống mài mòn cao hơn.



Đơn vị thiết kế, gia công và lắp đặt băng tải chống tĩnh điện

Để xây dựng một hệ thống kiểm soát tĩnh điện hoàn hảo cho dây chuyền sản xuất linh kiện điện tử, việc lựa chọn một đối tác uy tín là chìa khóa thành công. Công ty Intech cung cấp giải pháp băng tải trọn gói chuyên nghiệp:

• Khảo sát và thiết kế bản vẽ băng tải tối ưu theo mặt bằng thực tế nhà máy.
• Tư vấn chính xác chủng loại dây băng tải chống tĩnh điện phù hợp nhất với sản phẩm.
• Thiết kế hệ thống tiếp địa và kiểm soát ESD đạt chuẩn kỹ thuật cao.
• Gia công khung băng tải vững chắc, thẩm mỹ từ nhôm định hình, inox hoặc thép.
• Tích hợp động cơ, biến tần và các thiết bị tự động hóa linh hoạt.
• Lắp đặt tận nơi, chạy thử nghiệm nghiêm ngặt và bàn giao đúng tiến độ.
• Dịch vụ bảo trì, thay thế dây băng và linh kiện định kỳ nhanh chóng.

Liên hệ ngay với chúng tôi hôm nay để nhận tư vấn chi tiết cấu hình băng tải chống tĩnh điện phù hợp nhất với sản phẩm, tải trọng, kích thước dây chuyền và yêu cầu kiểm soát ESD của nhà máy bạn!
