Băng tải lưới chịu nhiệt là gì? Cấu tạo, Ưu điểm và Ứng dụng công nghiệp

Trong sản xuất, việc vận chuyển nguyên liệu hay thành phẩm qua các khu vực có nhiệt độ khắc nghiệt là một thách thức lớn đối với các hệ thống băng tải thông thường (vốn dễ bị biến dạng, nóng chảy hoặc lão hóa nhanh). Để giải quyết triệt để bài toán này, băng tải lưới chịu nhiệt đã ra đời và trở thành thiết bị không thể thiếu trong các ngành công nghiệp nặng và chế biến nhiệt độ cao.

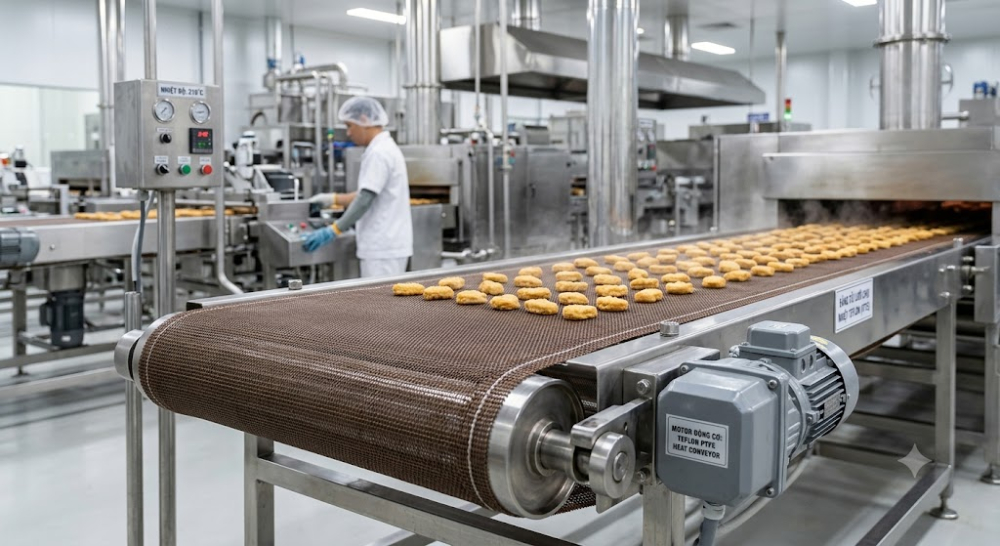

Băng tải lưới chịu nhiệt

Băng tải lưới chịu nhiệt là hệ thống băng tải được thiết kế đặc biệt với bề mặt dạng lưới đan, mắt xích hoặc các thanh đan kết hợp, chuyên dùng để vận chuyển vật liệu trong môi trường có nhiệt độ cao, dao động từ 100^oC đến hơn 1200^oC.

Thiết bị này đóng vai trò cốt lõi trong các quy trình đòi hỏi gia nhiệt liên tục như lò sấy công nghiệp, lò nung, dây chuyền nhiệt luyện kim loại và chế biến thực phẩm. Một hệ thống băng tải lưới chất lượng cao giúp dây chuyền vận hành ổn định, tiết kiệm năng lượng và đảm bảo an toàn tuyệt đối cho quá trình sản xuất.

Cấu tạo của băng tải lưới chịu nhiệt

Một hệ thống băng tải lưới chịu nhiệt tiêu chuẩn bao gồm các bộ phận chính sau:

• Khung băng tải: Thường làm từ Inox 304, Inox 316 hoặc Thép sơn tĩnh điện, đảm bảo độ vững chắc, chống rung lắc và chịu lực tốt.
• Dây lưới băng tải: Bộ phận tiếp xúc trực tiếp với sản phẩm, chế tạo từ các mác Inox, Teflon (PTFE) hoặc thép chịu nhiệt chuyên dụng tùy theo biên độ nhiệt của môi trường.
• Hệ thống truyền động: Bao gồm motor giảm tốc, nhông xích, xích truyền động và khớp nối giúp truyền lực kéo chính xác.
• Tang chủ động & Tang bị động: Tang chủ động nhận lực kéo từ motor, trong khi tang bị động kết hợp với hệ thống tăng đơ giúp điều chỉnh độ căng của dây lưới.
• Con lăn đỡ: Đặt ở nhánh dưới để chống võng mặt lưới và kéo dài tuổi thọ vật liệu.
• Hệ thống điều khiển: Tích hợp biến tần (điều chỉnh tốc độ), PLC, màn hình HMI và các cảm biến an toàn.
• Chân băng tải: Có thể tăng chỉnh chiều cao, gắn cố định hoặc tích hợp bánh xe di chuyển.



- Nguyên lý hoạt động

Động cơ truyền lực thông qua hộp giảm tốc làm quay nhông chủ động. Nhờ sự ăn khớp chính xác giữa răng nhông và mắt lưới (hoặc xích hai bên mép), băng tải chuyển động tịnh tiến đều đặn. Vật liệu được đặt lên bề mặt lưới ở đầu này, từ từ di chuyển qua buồng nhiệt (buồng sấy, lò nung, lò ủ) và đi ra ở đầu bên kia mà vẫn giữ nguyên vẹn chất lượng và hình dáng cơ lý.


Thông số kỹ thuật cơ bản

Một bản vẽ thiết kế băng tải lưới chịu nhiệt tiêu chuẩn thường bao gồm các thông số sau:


Thông số kỹ thuật	Giá trị tham khảo / Khoảng điều chỉnh
Chiều rộng	Từ 300mm đến 2000mm (tùy yêu cầu)
Chiều dài	Thiết kế theo không gian thực tế nhà xưởng
Tốc độ	0.1 – 20 mét/phút (điều chỉnh bằng biến tần)
Tải trọng	Từ vài chục kg đến hàng trăm kg/m
Công suất motor	0.37kW – 7.5kW (tùy trọng tải và chiều dài)
Điện áp	220V / 380V, 3 pha, 50Hz
Nhiệt độ làm việc	Từ môi trường đến trên 1000°C
Vật liệu khung	Inox 304 hoặc Thép sơn tĩnh điện



Phân loại các dòng băng tải lưới chịu nhiệt phổ biến

Trên thị trường Việt Nam hiện đang lưu hành hai dòng băng tải lưới chịu nhiệt chủ lực, phù hợp với các đặc thù kỹ thuật khác nhau:


1. Băng tải lưới chịu nhiệt Teflon (PTFE)



• Cấu tạo: Được làm từ sợi thủy tinh (hoặc sợi Kevlar) dệt thành dạng lưới, sau đó được phủ bên ngoài một lớp nhựa PTFE (Teflon) nguyên sinh.
• Đặc tính nổi bật: Khả năng chống dính tuyệt vời (sản phẩm không bị bám dính ngay cả khi ở nhiệt độ cao), trọng lượng nhẹ, hệ số ma sát cực thấp, kháng hóa chất và axit tốt.
• Dải nhiệt độ: Hoạt động cực kỳ ổn định trong khoảng từ -70^oC đến +260^oC (có khả năng chịu sốc nhiệt tạm thời lên đến 300^oC – 320^oC).
• Kích thước lỗ lưới phổ biến: Các ô lưới thường gặp là 1 x 1 mm, 2 x 2 mm, 4 x 4 mm hoặc lớn hơn tùy theo yêu cầu sấy.

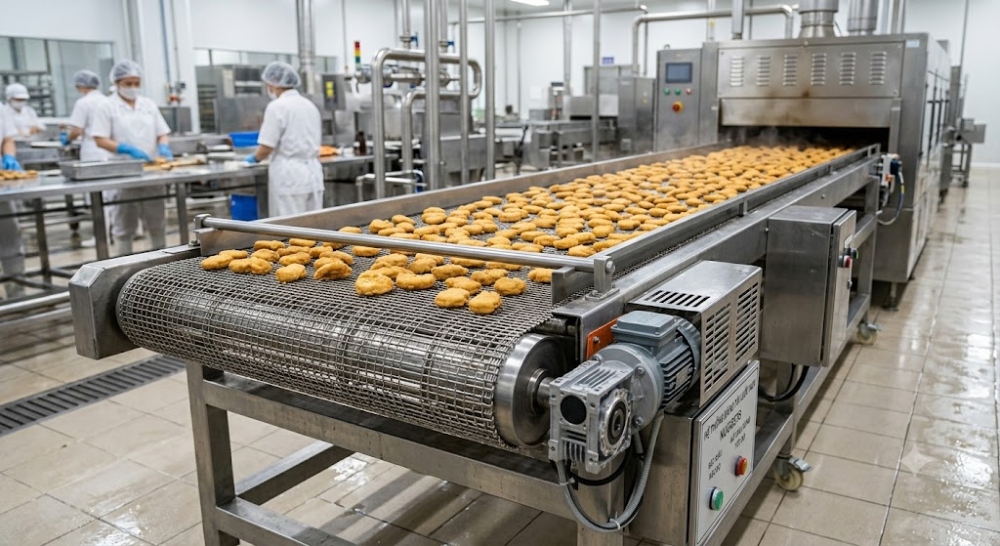

2. Băng tải lưới Inox (Thép không gỉ - Inox 304, 316)



• Cấu tạo: Được đan từ các sợi thép không gỉ chất lượng cao thành các dạng mắt lưới khác nhau (lưới đan, lưới mắt cáo, lưới cân bằng, hoặc dạng xích biên).
• Đặc tính nổi bật: Chịu lực cơ học cực kỳ mạnh mẽ, chống chịu va đập tốt, không bị oxy hóa hay gỉ sét, tuổi thọ siêu bền trong môi trường khắc nghiệt.
• Dải nhiệt độ: Rất rộng, từ -50^oC lên đến 1100^oC hoặc 1200^oC (tùy thuộc vào mác thép và ứng dụng thực tế trong các lò nung công nghiệp).



Các loại băng tải lưới chịu nhiệt phổ biến

Tùy thuộc vào đặc tính sản phẩm và yêu cầu của dây chuyền, người ta chia băng tải lưới chịu nhiệt thành các dạng chính:

• Băng tải lưới cân bằng (Balanced Weave Belt): Các sợi dây đan xen kẽ trái phải giúp triệt tiêu lực căng, giúp băng tải chạy thẳng, không bị lệch hướng và chịu lực kéo rất tốt. Thường dùng trong lò sấy, lò nướng bánh.
• Băng tải lưới mắt cáo / Lưới đan kép (Compound Weave Belt): Mật độ mắt lưới cực kỳ dày đặc và phẳng mịn, thích hợp để vận chuyển các linh kiện nhỏ, hạt nhỏ không lo bị lọt qua khe lưới.
• Băng tải lưới xích (Chain Driven Mesh Belt): Hai bên mép lưới được hàn cố định vào hệ thống xích tải chuyên dụng. Kiểu này chịu tải trọng rất nặng, chống trượt tuyệt đối và thường dùng cho các lò dài, tải nặng.



Ưu điểm và nhược điểm băng tải lưới chịu nhiệt

Đánh giá ưu điểm và nhược điểm của băng tải để có lựa chọn tốt nhất;


- Ưu điểm nổi bật:



• Chịu nhiệt độ khắc nghiệt: Hoạt động ổn định trong môi trường nhiệt độ cao mà không bị biến tính hay chảy nhựa như băng tải thông thường.
• Thoáng khí và thoát nhiệt nhanh: Thiết kế dạng lưới giúp hơi nóng lưu thông đều từ mọi phía, tối ưu hóa quá trình sấy, nung hay làm nguội sản phẩm.
• Độ bền cơ học cao, tuổi thọ dài: Ít bị giãn dài, chống mài mòn tốt, bề mặt không bám dính nguyên liệu giúp tiết kiệm chi phí bảo trì và thay thế.
•  Dễ dàng vệ sinh: Chất liệu kim loại trơn láng, không thấm dầu mỡ, dễ dàng xịt rửa sạch sẽ sau ca làm việc.



- Nhược điểm chú ý:



• Giá thành đầu tư ban đầu cao hơn so với băng tải PVC, PU thông thường.
• Trọng lượng hệ thống lớn, đòi hỏi khung gầm vững chắc.
• Phát ra tiếng ồn cơ khí lớn hơn băng tải dây đai cao su.
• Yêu cầu bảo dưỡng, bôi trơn xích và nhông định kỳ.
• Không phù hợp để vận chuyển các sản phẩm có kích thước quá siêu nhỏ nếu không lựa chọn đúng kiểu mắt lưới khít.



Ứng dụng thực tế trong công nghiệp

Tại Việt Nam, băng tải lưới chịu nhiệt hiện diện trong hầu hết các lĩnh vực sản xuất công nghiệp mũi nhọn:

- Ngành Chế biến Thực phẩm & Nông sản:


• Sử dụng trong các lò sấy hạt điều, cà phê, trà, trái cây sấy dẻo, cơm cháy.
• Dây chuyền nướng bánh quy, bánh mì công nghiệp; băng tải chiên rán thực phẩm qua dầu nóng; hoặc các hệ thống cấp đông nhanh (IQF) hải sản, thịt gia súc gia cầm.

- Ngành Dệt may & In ấn - Bao bì:

Dùng trong máy sấy co rút vải, sấy bông, máy in lụa, sấy keo, các hệ thống sấy bằng tia cực tím (UV) hoặc hồng ngoại (IR) trong sản xuất màng nhựa, bao bì giấy.

- Ngành Điện tử & Công nghiệp nặng:

Lắp đặt trong các dây chuyền hàn linh kiện điện tử, lò nung sấy bản mạch, lò nung thủy tinh, gốm sứ và nhiệt luyện kim loại ở nhiệt độ cao.


Tiêu chí lựa chọn và lưu ý sử dụng

- Tiêu chí lựa chọn:

• Nhiệt độ làm việc thực tế: Cần chọn mác thép (Inox 304, 310 hay 314) có ngưỡng chịu nhiệt cao hơn nhiệt độ vận hành của lò từ 50^oC - 100^oC để đảm bảo an toàn.
• Tải trọng: Tính toán trọng lượng sản phẩm trên mỗi mét vuông lưới để chọn độ dày sợi dây và kích thước bước lưới phù hợp.
• Kích thước sản phẩm: Đảm bảo mắt lưới nhỏ hơn kích thước sản phẩm để tránh bị rơi rớt qua khe.

- Lưu ý khi vận hành:

• Tránh sốc nhiệt: Khi khởi động hoặc tắt lò, nên tăng hoặc giảm nhiệt độ từ từ. Việc thay đổi nhiệt độ đột ngột sẽ khiến cấu trúc kim loại co giãn nhanh, dễ gây nứt gãy băng tải.
• Kiểm tra độ căng định kỳ: Đảm bảo lưới không bị quá chùng (gây trượt nhông) hoặc quá căng (gây đứt gãy các mối đan).
• Bảo dưỡng hệ thống truyền động: Tra mỡ chịu nhiệt định kỳ cho nhông xích và các trục quay để giảm ma sát, kéo dài tuổi thọ toàn bộ hệ thống.



Hướng dẫn vận hành, bảo trì và khắc phục sự cố



- Vận hành đúng cách:



• Kiểm tra trước khi chạy: Kiểm tra nguồn điện, độ căng lưới, mức dầu bôi trơn hộp giảm tốc và vật cản trên đường chạy.
• Khởi động: Bật hệ thống chạy không tải trước, sau đó mới cấp liệu vào băng tải. Tránh gây sốc nhiệt đột ngột cho lưới kim loại.
• Theo dõi: Kiểm soát nhiệt độ lò và tải trọng liên tục, không vượt quá công suất thiết kế.
• Dừng máy: Cho băng tải chạy hết sản phẩm trong lò, để nhiệt độ hạ từ từ rồi mới tắt hẳn hệ thống.



- Lịch bảo trì định kỳ:



• Hàng ngày: Kiểm tra bề mặt lưới, vệ sinh xỉ vụn hoặc cặn bám.
• Hàng tuần: Kiểm tra độ mòn của xích truyền động và nhông xích.
• Hàng tháng: Kiểm tra motor, hộp giảm tốc, các bạc đạn và khớp nối.
• Định kỳ: Căn chỉnh lại độ căng lưới, bôi trơn xích chịu nhiệt và thay thế các chi tiết hao mòn.



- Bảng xử lý lỗi thường gặp:



Lỗi thường gặp	Nguyên nhân chính	Cách xử lý
Lưới bị lệch	Lực căng hai bên không đều	Căn chỉnh lại bu-lông tăng đơ hai bên
Lưới bị giãn	Hoạt động lâu ngày hoặc quá nhiệt	Điều chỉnh lại hành trình căng hoặc thay thế đoạn lưới
Đứt dây lưới	Tải trọng vượt mức hoặc vướng kẹt	Cắt bỏ phần hỏng và hàn/nối đoạn lưới mới
Kẹt nhông	Nhông bị mòn hoặc bước lưới bám cặn	Vệ sinh sạch sẽ hoặc thay thế nhông mới
Tiếng ồn lớn	Thiếu dầu bôi trơn, khô mỡ bạc đạn	Tra dầu mỡ chịu nhiệt vào các điểm chuyển động
Lưới bị rung	Khung băng tải mất cân bằng	Kiểm tra và cân chỉnh lại chân đế, khung đỡ



Câu hỏi thường gặp (FAQ)

1. Băng tải lưới chịu nhiệt chịu được bao nhiêu độ C?

• Trả lời: Tùy vật liệu, dao động từ 300°C (Inox 201) cho đến trên 1000°C (thép hợp kim chuyên dụng).

2. Nên chọn inox 304 hay inox 316?

• Trả lời: Inox 304 dùng phổ biến cho thực phẩm thông thường; Inox 316 tối ưu hơn cho môi trường có hóa chất, muối hoặc axit.

3. Băng tải lưới có dùng trong lò nướng thực phẩm được không?

• Trả lời: Hoàn toàn được. Đây là vật liệu tiêu chuẩn trong các lò nướng bánh mì, pizza nhờ tính an toàn vệ sinh và chịu nhiệt tốt.

4. Có thể thiết kế theo kích thước riêng không?

• Trả lời: Có. Hệ thống luôn được thiết kế theo không gian và sản lượng thực tế của nhà xưởng.

5. Bao lâu nên bảo trì một lần?

• Trả lời: Vệ sinh hàng ngày, bảo dưỡng bôi trơn hàng tháng và kiểm tra tổng thể hệ thống từ 3 đến 6 tháng một lần.

6. Tuổi thọ trung bình là bao lâu?

• Trả lời: Từ 5 đến 10 năm hoặc hơn nếu vận hành đúng tải trọng và bảo dưỡng định kỳ tốt.

7. Có thể thay riêng dây lưới khi hỏng không?

• Trả lời: Có. Thiết kế dạng module cho phép thay thế riêng phần dây lưới bị hỏng mà giữ nguyên khung.

8. Băng tải lưới chịu nhiệt có dùng được trong môi trường đông lạnh không?

• Trả lời: Hoàn toàn phù hợp, vật liệu kim loại giữ vững độ bền ngay cả ở nhiệt độ âm sâu (hệ thống cấp đông IQF).



Giải pháp băng tải lưới chịu nhiệt từ Intech

Đầu tư hệ thống băng tải lưới chịu nhiệt chất lượng cao là chìa khóa giúp doanh nghiệp tối ưu năng suất, tiết kiệm chi phí và vận hành an toàn trong môi trường khắc nghiệt.

Với nhiều năm kinh nghiệm sản xuất các loại băng tải, Intech Group tự hào là đơn vị uy tín chuyên cung cấp các giải pháp băng tải lưới chịu nhiệt đạt chuẩn quốc tế:

• Chất lượng vượt trội: Vật liệu inox chuyên dụng (Inox 304, 310, 314,...) chịu nhiệt độ cao, bền bỉ theo thời gian.
• Thiết kế tối ưu: May đo linh hoạt theo không gian thực tế và đặc thù sản phẩm của từng nhà máy.
• Dịch vụ chuyên nghiệp: Giá thành cạnh tranh, bảo hành dài hạn và hỗ trợ kỹ thuật 24/7.
