Băng tải lưới thép là gì? Cấu tạo, Phân loại, Ứng dụng và Kinh nghiệm lựa chọn

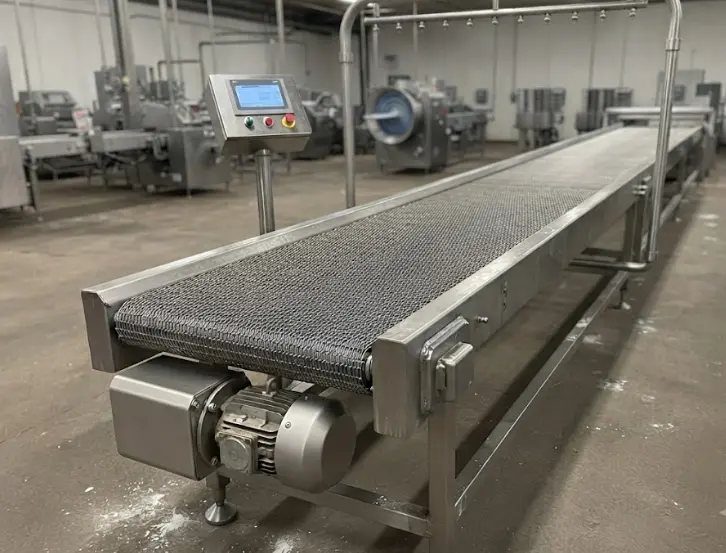

Băng tải lưới thép là gì?

Khi nào nên sử dụng băng tải lưới thép?

• Môi trường nhiệt độ quá cao (lò nướng, lò sấy công nghiệp, lò luyện kim).
• Môi trường tiếp xúc nhiều với dầu mỡ, hóa chất ăn mòn.
• Yêu cầu hệ thống cần thoát nước, thoát hơi nước nhanh chóng (khâu rửa rau củ, hải sản).
• Cần vệ sinh, xịt rửa thường xuyên bằng áp lực cao hoặc hóa chất tẩy rửa mạnh.
• Ứng dụng làm lạnh sâu hoặc cấp đông nhanh (tủ đông IQF).
• Quy trình nướng thực phẩm trực tiếp trên bề mặt băng tải.

Cấu tạo băng tải lưới thép

• Dây lưới thép: Là bộ phận cốt lõi tiếp xúc trực tiếp và vận chuyển sản phẩm. Thường sử dụng thép carbon, thép mạ kẽm hoặc thép không gỉ (Inox 201, 304, 316). Độ dày sợi lưới và kích thước ô lưới đa dạng tùy theo yêu cầu tải trọng và sản phẩm.
• Khung băng tải: Chất liệu Inox, thép sơn tĩnh điện, nhôm định hình. Đảm bảo chống rung, chống võng, chịu tải lớn và chống ăn mòn hiệu quả trong môi trường vận hành
• Tang chủ động (Tang kéo): Truyền lực kéo từ hệ thống truyền động để vận hành dây lưới.
• Tang bị động: Dẫn hướng, điều chỉnh độ căng của dây lưới và chống hiện tượng lệch băng tải trong quá trình hoạt động.
• Con lăn đỡ: Đỡ phần dây lưới phía dưới, giảm ma sát và lực cản. Khoảng cách bố trí được tính toán kỹ lưỡng dựa trên trọng tải sản phẩm, thường làm bằng inox hoặc thép chịu lực.
• Hệ thống truyền động: Motor giảm tốc, hộp giảm tốc, khớp nối, xích truyền động và nhông truyền động giúp truyền công suất mượt mà.
• Hệ thống điều khiển: Tích hợp biến tần (điều chỉnh tốc độ), PLC, HMI, cảm biến hành trình và nút dừng khẩn cấp nhằm đảm bảo an toàn tối đa cho vận hành.

Thông số kỹ thuật tiêu chuẩn

• Chiều rộng: Tùy chỉnh theo yêu cầu (thường từ 300mm đến 2000mm hoặc hơn).
• Chiều dài: Thiết kế theo mặt bằng thực tế nhà xưởng.
• Tốc độ: Điều chỉnh linh hoạt qua biến tần (từ 1 đến 20 m/phút hoặc theo dây chuyền).
• Tải trọng: Từ vài chục kg đến hàng tấn.
• Thông số sợi & mắt lưới: Đường kính sợi từ 0.8mm đến 4mm; bước mắt lưới linh hoạt.
• Công suất motor & Điện áp: Motor giảm tốc từ 0.75kW đến 7.5kW+, sử dụng điện 220V/380V.
• Nhiệt độ làm việc: Từ âm sâu (đến -40°C) cho tới nhiệt độ cao (trên 1000°C).


Đặc điểm nổi bật của băng tải lưới thép

• Chịu nhiệt rất cao: Hoạt động bền bỉ từ 200°C, 400°C, 600°C cho đến trên 1000°C (tùy thuộc vào loại vật liệu chế tạo).
• Chịu lạnh sâu: Thích hợp cho kho lạnh, hệ thống cấp đông nhanh IQF mà không lo giòn gãy hay biến dạng.
• Thoát nước tốt: Ứng dụng hiệu quả trong các khâu rửa, tráng, khử khuẩn.
• Thoáng khí tối ưu: Lý tưởng cho các ứng dụng sấy khô, làm nguội nhanh, hấp thực phẩm.
• Chịu tải trọng lớn: Dùng trong các dây chuyền gia công cơ khí nặng, vận chuyển phôi thép, khuôn đúc.
• Không bám dính: Bề mặt kim loại giúp sản phẩm như bánh nướng, keo, sơn không bị dính chặt, dễ dàng bóc tách.
• Tuổi thọ cao: Khả năng chống mài mòn, chống gỉ sét tuyệt vời, giúp giảm thiểu tối đa chi phí bảo trì.

Các loại băng tải lưới thép phổ biến (Phân loại theo vật liệu)

1. Băng tải lưới Inox 304:

• Đặc điểm: Đây là dòng vật liệu phổ biến và thông dụng nhất trong ngành cơ khí công nghiệp, chứa khoảng 18% crom và 8% niken, giúp bề mặt luôn bền màu và hạn chế tối đa bám bẩn.
• Ưu điểm: Khả năng chống gỉ sét và chống ăn mòn tốt trong điều kiện môi trường bình thường và ẩm ướt. Chịu nhiệt độ cao lên đến 800°C. Đạt tiêu chuẩn an toàn vệ sinh thực phẩm (không thôi nhiễm chất độc hại). Dễ dàng xịt rửa, vệ sinh bằng nước hoặc hóa chất tẩy rửa chuyên dụng.
• Ứng dụng: Băng tải lưới Inox sử dụng phổ biến ngành chế biến thực phẩm (lò nướng bánh, tủ sấy nông sản, cấp đông IQF), dược phẩm, và các dây chuyền sản xuất tự động hóa thông thường.

2. Băng tải lưới Inox 316:

• Đặc điểm: Được cải tiến bằng cách bổ sung thêm thành phần molypden (Mo) vào cấu trúc hợp kim, mang lại khả năng kháng hóa chất và môi trường khắc nghiệt vượt trội hơn hẳn Inox 304.
• Ưu điểm: Kháng axit, kiềm và muối mặn cực tốt, chống rỗ bề mặt hiệu quả. Độ bền cơ học cao, tuổi thọ kéo dài trong các môi trường làm việc nặng.
• Ứng dụng: Ngành hóa chất, dây chuyền mạ điện, xử lý bề mặt kim loại, chế biến thủy hải sản nước mặn hoặc các nhà máy hoạt động gần vùng biển.

3. Băng tải thép carbon:

• Đặc điểm: Được chế tạo từ hợp kim sắt và carbon, có độ cứng vững cao và thường được xử lý nhiệt luyện để tăng cường khả năng chịu lực.
• Ưu điểm: Chịu tải trọng rất lớn và chịu va đập mạnh tốt hơn inox. Giá thành kinh tế, giúp tối ưu chi phí đầu tư ban đầu cho doanh nghiệp.
• Nhược điểm: Dễ bị oxy hóa và gỉ sét khi tiếp xúc với nước hoặc hơi ẩm nếu không được bảo dưỡng lớp phủ bề mặt định kỳ.
• Ứng dụng: Ngành luyện kim, đúc kim loại, lò nung nhiệt độ cao, vận chuyển phôi thép và các chi tiết cơ khí nặng trong nhà xưởng khô ráo.

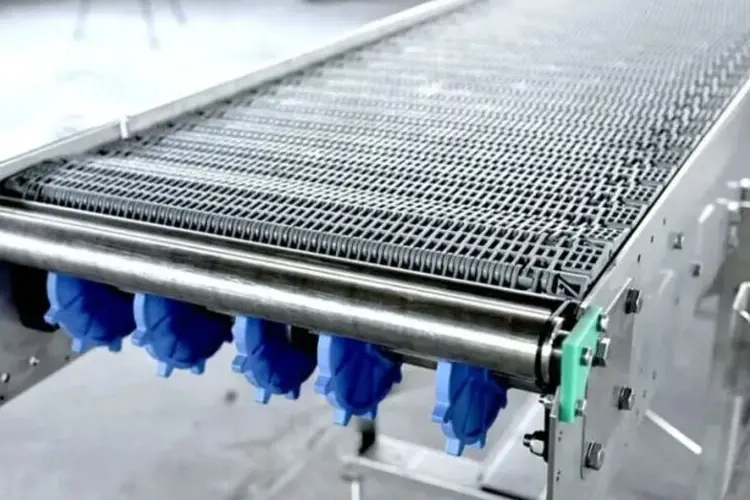

4. Băng tải thép mạ kẽm:

• Đặc điểm:Là dòng thép carbon được phủ một lớp kẽm bảo vệ bên ngoài thông qua phương pháp mạ nhúng nóng hoặc mạ điện phân.
• Ưu điểm: Lớp kẽm giúp ngăn chặn quá trình oxy hóa trong giai đoạn đầu sử dụng. Bề mặt sáng sủa, độ cứng cáp cao với mức chi phí đầu tư thấp.
• Ứng dụng: Phù hợp với các môi trường làm việc khô ráo, vận chuyển bao bì, hàng hóa trong kho bãi hoặc các ứng dụng tải nhẹ không đòi hỏi khắt khe về chống ăn mòn hóa học.

Ưu nhược điểm của băng tải lưới thép

- Ưu điểm nổi bật:

• Khả năng chịu nhiệt cực tốt: Có thể vận hành ổn định trong các môi trường nhiệt độ cao từ 200°C đến trên 1000°C (tùy thuộc vào mác thép), lý tưởng cho các lò nướng, lò sấy công nghiệp hay lò luyện kim.
• Độ bền và khả năng chịu tải lớn: Kết cấu kim loại chắc chắn giúp băng tải chịu được lực kéo mạnh, trọng lượng sản phẩm nặng (như phôi thép, khuôn đúc, linh kiện cơ khí) mà không bị biến dạng.
• Thoáng khí và thoát nước tối ưu: Thiết kế mắt lưới mở cho phép không khí, nhiệt độ, hơi nước hoặc chất lỏng lưu thông dễ dàng, hoàn hảo cho các khâu sấy, làm nguội, rửa hoặc cấp đông nhanh (IQF).
• Chống ăn mòn và gỉ sét: Khi sử dụng các vật liệu cao cấp như Inox 304 hoặc Inox 316, băng tải kháng được axit, kiềm, muối mặn và hóa chất, đáp ứng các tiêu chuẩn vệ sinh khắt khe trong ngành thực phẩm và dược phẩm.
• Bề mặt không bám dính: Thức ăn, bánh nướng, keo hay sơn không bị dính chặt vào bề mặt kim loại, giúp việc bóc tách và vệ sinh trở nên dễ dàng.
• Tuổi thọ cao: Hoạt động bền bỉ 24/7 trong điều kiện khắc nghiệt, ít phải thay thế nếu được bảo dưỡng đúng cách.

- Nhược điểm cần lưu ý:

• Chi phí đầu tư ban đầu cao: So với các loại băng tải thông thường như PVC, PU hay cao su, giá thành của băng tải lưới thép (đặc biệt là chất liệu inox) cao hơn đáng kể.
• Trọng lượng hệ thống lớn: Hệ thống nặng đòi hỏi kết cấu khung bệ, động cơ và tang cuốn phải được thiết kế vô cùng vững chắc để chịu tải.
• Tiếng ồn vận hành cao hơn: Do ma sát giữa kim loại với kim loại (lưới với khung, xích với nhông), tiếng ồn phát ra trong quá trình chạy lớn hơn so với băng tải nhựa hoặc dây đai vải.
• Yêu cầu kỹ thuật căn chỉnh chính xác: Nếu lắp đặt hoặc căn chỉnh tang kéo không đều, dây lưới rất dễ bị lệch hướng, gây mòn mép hoặc đứt gãy.
• Chi phí sửa chữa tốn kém: Khi dây lưới bị hỏng nặng do va đập hoặc quá tải, chi phí thay thế hoặc hàn nối đoạn lưới kim loại đòi hỏi kỹ thuật viên có chuyên môn.

Ứng dụng trong các ngành công nghiệp

• Dây chuyền nướng bánh: Vận chuyển bánh quy, bánh mì, pizza trực tiếp qua lò nướng nhiệt độ cao (200°C - 400°C). Bề mặt lưới giúp bánh chín đều và không bị bám dính.
• Chế biến thủy hải sản & nông sản: Dùng trong các khâu rửa sạch, chần nước sôi, sấy khô hoặc cấp đông nhanh (tủ đông IQF) nhờ khả năng thoát nước và chịu lạnh sâu.
• Sản xuất mì ăn liền: Vận chuyển vắt mì qua các buồng hấp hơi nước hoặc bể chiên ngập dầu ở nhiệt độ cao.

• Dược phẩm: Vận chuyển nguyên liệu, thuốc viên qua các hệ thống sấy tiệt trùng, sấy khô bằng nhiệt độ hoặc làm nguội trong môi trường sạch.
• Hóa chất: Sử dụng các loại lưới làm bằng Inox 316 chịu được môi trường axit, kiềm mạnh hoặc các bể hóa chất ăn mòn cao.

• Xử lý nhiệt kim loại: Vận chuyển phôi thép, linh kiện cơ khí qua các lò ủ, lò tôi, lò ram (nhiệt độ có thể lên đến trên 1000°C).
• Đúc kim loại: Vận chuyển các khuôn đúc nóng, chi tiết sau khi đúc ra khỏi khu vực gia công nhiệt.

• Lò nung gốm sứ: Vận chuyển sản phẩm gạch, gốm sứ thô đi qua các lò nung tuynel nhiệt độ cao để thành phẩm đạt độ cứng và màu sắc chuẩn xác.
• Vật liệu xây dựng: Vận chuyển các vật liệu chịu nhiệt, phụ gia trong môi trường nhiều bụi bẩn và tải trọng lớn.

• Mạ điện: Đưa các chi tiết kim loại nhúng qua các bể dung dịch mạ hóa chất, bể rửa dung môi.
• Sơn tĩnh điện: Vận chuyển các sản phẩm sau khi phun sơn đi qua hệ thống lò sấy sơn để làm khô lớp sơn bề mặt nhanh chóng và đều màu.

Cách lựa chọn băng tải lưới thép phù hợp

• Nhiệt độ thường đến trung bình (dưới 200°C): Có thể sử dụng thép mạ kẽm hoặc Inox 304 tiêu chuẩn.
• Nhiệt độ cao (200°C – 800°C): Bắt buộc phải sử dụng Inox 304 hoặc Inox 316 có độ dày sợi phù hợp để tránh bị giãn nở hoặc biến dạng.
• Nhiệt độ cực cao (trên 800°C đến hơn 1000°C): Cần dùng các loại hợp kim chuyên dụng chịu nhiệt cao (như Inox 310 hoặc các mác thép chịu nhiệt đặc thù) cho các lò luyện kim, lò nung công nghiệp.
• Nhiệt độ âm sâu (kho lạnh, cấp đông IQF): Chọn Inox 304 để đảm bảo vật liệu không bị giòn gãy trong môi trường lạnh giá.

• Tải nhẹ (dưới 20-30kg/m): Thích hợp cho các loại lưới có bước mắt nhỏ, sợi mảnh như lưới Flat Flex hoặc Balanced Weave tiêu chuẩn (vận chuyển bánh kẹo, nông sản nhẹ).
• Tải trung bình và nặng (vài chục đến hàng trăm kg/m): Nên chọn lưới có cấu trúc vững chắc hơn như Honeycomb, Eye Link hoặc dòng Chain Driven (tích hợp xích hai bên để chịu lực kéo lớn, dùng cho phôi thép, linh kiện cơ khí nặng).

• Môi trường khô ráo, thông thường: Có thể chọn thép carbon hoặc thép mạ kẽm để tiết kiệm chi phí.
• Môi trường ẩm ướt, thực phẩm, thủy hải sản: Ưu tiên tuyệt đối Inox 304 để chống gỉ sét và đảm bảo vệ sinh.
• Môi trường hóa chất, axit, kiềm hoặc muối mặn: Bắt buộc sử dụng Inox 316 để kháng ăn mòn hiệu quả, chống rỗ bề mặt kim loại.

• Sản phẩm kích thước nhỏ, dễ rơi lọt: Chọn các loại mắt lưới đan khít (Compound Balanced hoặc mắt lưới nhỏ) để giữ sản phẩm ổn định trên bề mặt.
• Sản phẩm cần thoát nước, thoát nhiệt nhanh: Chọn các loại lưới có độ thoáng khí cao như Honeycomb hoặc các kiểu lưới đan thưa.
• Sản phẩm cần bề mặt tiếp xúc phẳng mịn (như bánh nướng): Chọn lưới Flat Flex hoặc Balanced Weave có bề mặt nhẵn.

• Ngành thực phẩm/dược phẩm: Phải ưu tiên vật liệu đạt chuẩn an toàn vệ sinh, dễ dàng xịt rửa áp lực cao.
• Ngân sách đầu tư: Cân đối giữa chi phí ban đầu và độ bền dài hạn. Việc đầu tư vật liệu chất lượng cao (như inox) tuy chi phí ban đầu lớn nhưng sẽ giảm thiểu tối đa chi phí sửa chữa, thay thế về sau.

Hướng dẫn vận hành an toàn

• Trước khi vận hành: Kiểm tra nguồn điện, độ căng của lưới, tình trạng bôi trơn xích/bạc đạn và đảm bảo không có vật cản trên bề mặt băng tải.
• Trong quá trình vận hành: Theo dõi âm thanh tiếng ồn, quan sát độ lệch lưới, kiểm tra nhiệt độ motor và tuyệt đối không vận hành quá tải.
• Sau khi vận hành: Vệ sinh sạch sẽ dây lưới, kiểm tra mức độ hao mòn và ghi nhận các sự cố bất thường (nếu có).

Hướng dẫn bảo trì định kỳ

• Hàng ngày: Vệ sinh dây lưới bằng dung dịch phù hợp, kiểm tra dị vật kẹt trong mắt lưới.
• Hàng tuần: Kiểm tra độ chùng của xích, nhông truyền động và tình trạng bôi trơn vòng bi.
• Hàng tháng: Kiểm tra hiệu suất motor, hộp giảm tốc, độ mòn của dây lưới thép.
• Hàng năm: Đại tu toàn bộ hệ thống, thay thế các linh kiện đã mòn để đảm bảo tuổi thọ thiết bị.
