Băng tải trục vít là gì? Cấu tạo, phân loại và ứng dụng chi tiết

Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện từ khái niệm, cấu tạo, nguyên lý hoạt động đến cách phân loại và ứng dụng thực tế của thiết bị này.


Băng tải trục vít là gì?

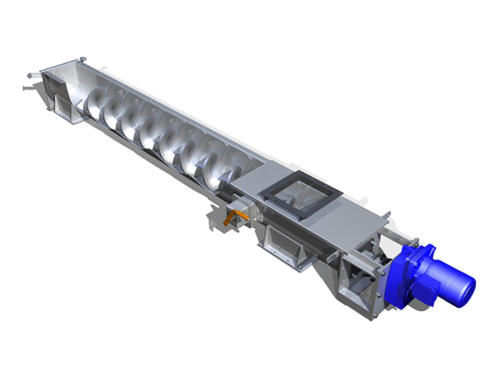

Băng tải trục vít (còn gọi là vít tải) là thiết bị cơ khí sử dụng lưỡi vít xoắn quay tròn bên trong máng hoặc ống để dịch chuyển vật liệu từ vị trí này sang vị trí khác theo phương ngang, nghiêng hoặc thẳng đứng.

Trong các dây chuyền sản xuất, thiết bị này không chỉ làm nhiệm vụ vận chuyển mà còn đóng vai trò như một bộ định lượng cấp liệu chính xác nhờ khả năng điều chỉnh tốc độ quay của trục.

Cấu tạo và Nguyên lý hoạt động của vít tải

Để hiểu tại sao thiết bị này vận hành bền bỉ trong các môi trường khắc nghiệt, chúng ta cần xem xét cấu tạo và nguyên lý làm việc của nó.


- Cấu tạo cơ bản:

Một hệ thống băng tải trục vít tiêu chuẩn bao gồm các bộ phận chính sau:

• Trục vít: Là phần lõi trung tâm chịu lực mô-men xoắn chính từ động cơ. Trục vít thường được chế tạo bằng thép ống dày (để giảm trọng lượng mà vẫn đảm bảo độ cứng) hoặc thép đặc tùy thuộc vào chiều dài và tải trọng của hệ thống.
• Cánh vít: Là các lá thép được tạo hình xoắn ốc đối xứng hàn chặt vào trục vít. Cánh vít có thể là dạng xoắn liên tục (cho vật liệu tiêu chuẩn) hoặc ngắt quãng (dạng chèo để vừa tải vừa trộn). Chất liệu phổ biến là inox (chống rỉ sét, dùng cho thực phẩm) hoặc thép hợp kim chống mài mòn cao.
• Vỏ ngoài (Máng/Ống): Thân bao bọc toàn bộ trục và cánh vít để chứa vật liệu. Vỏ ngoài thường có hai kiểu dáng cơ bản:
  • Máng chữ U: Có nắp đậy phía trên, dễ tháo rời để vệ sinh, bảo trì.
  • Ống tròn: Khép kín hoàn toàn, chịu áp lực tốt, chống bụi và chống nước tuyệt đối.
• Hệ thống truyền động: Bộ phận cung cấp động lực cho toàn bộ thiết bị, bao gồm động cơ điện (motor), hộp số giảm tốc (giúp điều chỉnh tốc độ quay phù hợp), kết hợp với khớp nối trực tiếp hoặc hệ thống nhông xích truyền động.
• Ổ đỡ hai đầu và ổ đỡ trung gian: Ổ đỡ ở hai đầu giúp cố định và cho phép trục xoay mượt mà. Đối với các đường vít tải quá dài (trên 3 - 4 mét), các ổ đỡ trung gian sẽ được lắp thêm ở giữa để nâng đỡ, chống tình trạng trục bị võng hoặc rung lắc khi quay.
• Cửa cấp liệu và Cửa xả liệu: Là hai vị trí đầu vào và đầu ra của vật liệu. Chúng được thiết kế dạng phễu hoặc ống nối để dễ dàng kết nối với các thiết bị khác trong dây chuyền sản xuất.



- Nguyên lý hoạt động:

Khi động cơ truyền động làm trục vít quay, các cánh xoắn sẽ đẩy vật liệu tịnh tiến dọc theo lòng máng. Vật liệu không bị quay vòng cùng với trục vít là nhờ vào trọng lượng bản thân của nó và lực ma sát giữa vật liệu với thành máng. Quá trình này diễn ra liên tục từ cửa nạp liệu đến cửa xả liệu.


Các loại băng tải trục vít phổ biến hiện nay

Tùy thuộc vào không gian lắp đặt và đặc tính vật liệu, vít tải được chia thành 4 loại chính:


1. Băng tải trục vít ngang

Đây là loại thông dụng nhất trong công nghiệp, chuyên dùng để dịch chuyển vật liệu trên một mặt phẳng ngang.

• Tải trọng lòng máng: Thường được thiết kế ở các mức công suất 15%, 30% hoặc 45% tùy đặc tính vật liệu:
  • Mức 45%: Dành cho vật liệu nhẹ, chảy tự do, không mài mòn (ví dụ: hạt ngũ cốc, bột mì).
  • Mức 15% và 30%: Dành cho vật liệu nặng, độ dính cao hoặc dễ mài mòn (ví dụ: xi măng, xỉ than).
• Ưu điểm: Giá thành rẻ, vận hành ổn định, dễ dàng bố trí nhiều cửa nạp/xả trên cùng một đường ống, thiết kế kín hoàn toàn giúp chống bụi và bảo vệ môi trường độc hại.



2. Băng tải trục vít nghiêng

Hoạt động ở góc nghiêng từ 1^o đến 45^o. Khi góc nghiêng tăng, trọng lực sẽ kéo vật liệu tụt trở lại, làm giảm năng suất đáng kể và đòi hỏi công suất động cơ lớn hơn.

• Độ nghiêng dưới 10^o: Hiệu suất giảm không đáng kể. Có thể dùng máng chữ U tiêu chuẩn.
• Độ nghiêng từ 10 - 20^o: Năng suất giảm từ 10% đến 40%. Khuyến nghị dùng cánh vít bước ngắn (2/3 bước tiêu chuẩn) để tăng lực đẩy.
• Độ nghiêng từ 20 - 45^o: Năng suất giảm mạnh (lên đến 90%). Bắt buộc phải sử dụng vỏ hình ống tròn kết hợp cánh vít bước ngắn (1/2 hoặc 2/3 bước) và tăng tốc độ vòng quay.



3. Băng tải trục vít đứng

Được định nghĩa khi góc nghiêng vượt quá 45^o (thường là thẳng đứng 90^o). Đây là giải pháp tiết kiệm diện tích mặt bằng tối đa khi cần đưa vật liệu lên cao.

• Ưu điểm: Thiết kế cực kỳ gọn gàng, không sử dụng gối đỡ trung gian (tránh kẹt liệu), hệ thống khép kín hoàn toàn ngăn chặn rò rỉ bụi và hơi nước.
• Ứng dụng: Phù hợp với vật liệu từ khô đến bán lỏng trong ngành chế biến thức ăn gia súc, khoáng sản, xử lý nước thải.



4. Băng tải trục vít không trục

Khác với vít tải truyền thống, loại này không có trục thép ở tâm mà cánh vít xoắn dày tự đỡ lẫn nhau, lòng máng thường được lót bằng tấm nhựa chuyên dụng chống mài mòn.

• Ưu điểm vượt trội: Loại bỏ hoàn toàn hiện tượng kẹt, bám dính. Là giải pháp hoàn hảo cho vật liệu có độ ẩm cao, dính, bện chặt vào nhau.
• Ứng dụng: Vận chuyển bùn thải từ máy ép lọc, rác thải hữu cơ, chất thải sinh học đã khử nước.



Ưu điểm và nhược điểm của băng tải trục vít

Việc hiểu rõ ưu – nhược điểm của vít tải sẽ giúp doanh nghiệp ứng dụng đúng cách và tối ưu hóa chi phí vận hành.


- Ưu điểm vượt trội:



• Vận chuyển khép kín 100%, không gây bụi ra môi trường (thân thiện với ngành thực phẩm, hóa chất).
• Tiết kiệm diện tích, có thể tải đứng hoặc nghiêng góc lớn.
• Có thể cấp liệu hoặc xả liệu tại nhiều điểm trên chiều dài băng.
• Cấu tạo cơ khí chắc chắn, tuổi thọ cao.



- Nhược điểm cần lưu ý:



• Không thích hợp cho vật liệu có kích thước quá lớn, vật liệu dễ vỡ vụn hoặc quá dính bết.
• Năng lượng tiêu hao lớn hơn so với băng tải dây đai thông thường do lực ma sát lớn.
• Cánh vít và lòng máng dễ bị mài mòn nếu tải vật liệu có tính chà xát cao (như cát, đá dăm).



Ứng dụng thực tế của vít tải trong các ngành công nghiệp

Nhờ những ưu điểm vượt trội về độ kín khít và khả năng điều tiết lưu lượng, băng tải trục vít đã trở thành thiết bị không thể thiếu trong nhiều dây chuyền sản xuất tự động hóa. Dưới đây là các ứng dụng thực tế điển hình nhất:

- Ngành sản xuất vật liệu xây dựng:

Trong môi trường có nồng độ bụi cực cao như nhà máy xi măng, trạm trộn bê tông, vít tải là lựa chọn hàng đầu để:

• Vận chuyển xi măng rời từ xe bồn lên các silo chứa.
• Cấp liệu tro bay, thạch cao, cát khô, bột đá vào hệ thống cân định lượng.
• Lợi ích: Ngăn chặn bụi xi măng phát tán, bảo vệ sức khỏe người lao động và giữ nhà xưởng luôn sạch sẽ.

- Ngành chế biến thực phẩm & Nông nghiệp:

Đối với ngành này, các dòng vít tải thường được làm hoàn toàn bằng Inox 304 hoặc Inox 316 để đảm bảo tiêu chuẩn an toàn vệ sinh thực phẩm:

• Vận chuyển nguyên liệu dạng bột: Bột mì, bột sữa, đường, muối, tinh bột sắn.
• Tải các loại hạt và nông sản: Gạo, hạt cà phê, ngô, đậu nành, chè khô.
• Cung cấp nguyên liệu trong các nhà máy sản xuất thức ăn chăn nuôi (cám viên, nguyên liệu thô).
• Lợi ích: Thiết kế kín tuyệt đối giúp ngăn ngừa côn trùng, chuột bọ và chống ẩm mốc cho nông sản trong suốt quá trình vận chuyển.

- Ngành xử lý môi trường:

Vít tải đóng vai trò cực kỳ quan trọng trong các hệ thống xử lý nước thải và rác thải:

• Vận chuyển bùn thải sau khi ép (bùn đặc, bùn nhão) đến khu vực tập kết hoặc lò đốt.
• Tải các loại rác thải hữu cơ băm nhỏ, bã ép từ các nhà máy chế biến.
• Cấp các loại hóa chất xử lý nước dạng bột (như vôi bột, phèn, polymer).
• Lợi ích: Giúp công nhân không phải tiếp xúc trực tiếp với chất thải độc hại, đồng thời kiểm soát triệt để mùi hôi thối ra môi trường xung quanh.

- Ngành khai khoáng & Hóa chất:

Đặc thù của ngành này là vật liệu có tính ăn mòn cao hoặc dễ gây độc hại:

• Vận chuyển than cám, quặng thô đã qua nghiền nhỏ trong các nhà máy nhiệt điện, luyện kim.
• Điều phối các loại bột hóa chất, hạt nhựa, phẩm màu công nghiệp.
• Lợi ích: Đảm bảo an toàn tuyệt đối cho người vận hành khi xử lý các loại hóa chất độc hại, dễ bay hơi hoặc dễ cháy nổ nhờ hệ thống ống bao kín mít.



Các thông số kỹ thuật cần lưu ý khi thiết kế băng tải trục vít



• Năng suất vận chuyển (Q): Tính bằng m³/h hoặc tấn/h.
• Đường kính trục vít (D) và Bước vít (P): Quyết định thể tích vật liệu được đẩy đi trong một vòng quay.
• Tốc độ quay (RPM): Thường từ 20 đến 150 vòng/phút (Tốc độ quá cao gây mài mòn nhanh và nát liệu).
• Hệ số điền đầy: Tỷ lệ thể tích vật liệu chiếm trong máng (thường từ 15% đến 45% tùy độ mài mòn của liệu).
• Công suất động cơ (P_motor): Tính toán dựa trên khối lượng riêng của liệu, chiều dài tải và góc nghiêng.



Hướng dẫn vận hành, bảo trì và khắc phục sự cố băng tải trục vít

Để hệ thống băng tải trục vít hoạt động bền bỉ, đạt hiệu suất tối đa và hạn chế tối đa thời gian dừng máy, quy trình vận hành và bảo dưỡng cần được thực hiện nghiêm ngặt theo các tiêu chuẩn kỹ thuật sau:


1. Nguyên tắc vận hành an toàn



• Khởi động không tải: Luôn bật máy chạy ổn định rồi mới cấp liệu. Khi tắt máy, ngắt liệu trước, đợi vít tải xả hết sạch liệu rồi mới ngắt điện. Tuyệt đối không bật máy khi máng đang đầy liệu để tránh cháy motor, gãy trục.
• Đậy kín nắp máng: Luôn đóng chặt nắp khi máy chạy để chống bụi và tránh tai nạn cuốn kẹt.
• Cấp liệu đều: Không đổ liệu dồn dập gây nghẽn hệ thống.



2. Bảo trì định kỳ



• Bôi trơn: Bơm mỡ gối đỡ 2 đầu và gối đỡ trung gian (2 - 4 tuần/lần). Thay dầu hộp số định kỳ 6 tháng/lần.
• Kiểm tra mài mòn: Theo dõi độ dày cánh vít để kịp thời hàn đắp hoặc thay thế trước khi cánh bị biến dạng.
• Vệ sinh: Định kỳ cạo sạch vật liệu bám dính, đóng bánh trong máng.



3. Sự cố thường gặp và cách xử lý



Sự cố	Nguyên nhân	Cách xử lý
Kẹt trục vít	Dị vật cứng lọt vào hoặc liệu bị ẩm đóng bánh chặt.	Ngắt điện → Mở nắp máng → Đảo chiều quay ngắn để lới lỏng → Loại bỏ dị vật/mảng bám.
Động cơ nóng / Nhảy aptomat	Cấp liệu quá tải, bó bi gối đỡ, hoặc sai công suất motor.	Giảm lượng liệu nạp → Đo dòng điện → Kiểm tra và thay vòng bi nếu bị kẹt.
Tiếng cọ xát kim loại	Trục bị võng, lệch tâm khiến cánh vít quẹt vào thành máng.	Dừng máy → Căn chỉnh lại độ thẳng của trục và siết chặt các gối đỡ.
Năng suất giảm	Cánh vít bị mòn nhiều hoặc dây đai truyền động bị chùng.	Tăng độ căng dây đai → Hàn bù hoặc thay cánh vít nếu đã quá mòn.



Tiêu chí lựa chọn băng tải trục vít phù hợp

Để tối ưu hóa chi phí và đạt hiệu suất cao nhất khi chọn mua vít tải, doanh nghiệp cần lưu ý 4 yếu tố: Đặc tính vật liệu (độ ẩm, độ mài mòn), Năng suất yêu cầu (tấn/giờ), Góc nghiêng thiết kế, và Vật liệu chế tạo (Thép cacbon hay Inox).

Nếu bạn đang tìm kiếm giải pháp vận chuyển vật liệu hiệu quả cho nhà máy của mình, hãy liên hệ với các đơn vị sản xuất uy tín để được khảo sát và tính toán công suất trục vít chính xác nhất.
