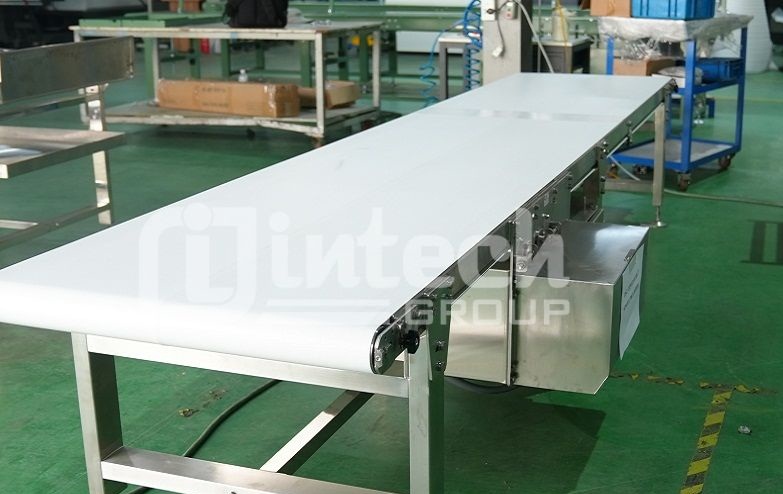

Cách làm băng tải: Quy trình 5 bước chế tạo và lắp ráp chuẩn kỹ thuật

Dù bạn là một kỹ sư muốn tự tay thiết kế một hệ thống băng tải công nghiệp, hay một người đam mê kỹ thuật muốn làm một mô hình DIY (Do It Yourself) tại nhà, bài viết này sẽ là cuốn cẩm nang toàn diện nhất dẫn dắt bạn qua từng bước: từ khâu tính toán, chuẩn bị vật liệu cho đến lắp ráp và cân chỉnh chi tiết.


Hiểu về băng tải và xác định nhu cầu

Trước khi bắt tay vào vặn ốc hay cắt khung, bạn cần hiểu rõ về băng tải.


1. Hệ thống băng tải dưới góc nhìn kỹ thuật

Về mặt bản chất cơ khí, băng tải là một hệ thống truyền động liên tục nhằm dịch chuyển vật liệu từ điểm A đến điểm B. Cấu trúc cơ bản của nó hoạt động dựa trên nguyên lý ma sát giữa dây băng tải (belt) và các con lăn/rulo quay tròn. Khi rulo chủ động quay dưới tác động của motor, lực ma sát sẽ kéo dây băng di chuyển, kéo theo vật liệu nằm trên bề mặt dây.


2. Xác định mục đích và thông số thiết kế

Trước khi cắt thanh thép đầu tiên hay mua chiếc motor đầu tiên, bạn phải có một bảng thông số kỹ thuật rõ ràng. Việc "làm đại" không tính toán trước luôn dẫn đến hai kết cục: hoặc hệ thống quá yếu không chạy nổi, hoặc quá thừa thãi gây lãng phí chi phí.

Hãy trả lời chính xác 4 câu hỏi sau:

1. Vật liệu cần tải là gì?

Hàng hóa của bạn là linh kiện điện tử nhẹ, thực phẩm tươi sống, bao xi măng nặng, hay cát đá có tính mài mòn cao? Tính chất vật liệu sẽ quyết định trực tiếp loại dây băng đai bạn cần mua.

2. Tải trọng tối đa là bao nhiêu?

Bạn cần tính tổng khối lượng vật liệu phân bố trên toàn chiều dài băng tải tại một thời điểm (ví dụ: 50kg/m trên băng tải dài 4m, tổng tải trọng là 200kg. Đây là thông số cốt lõi để chọn công suất motor và độ dày của khung đỡ.

3. Kích thước mong muốn (L x W x H)?

Chiều dài (L), Chiều rộng (W), và Chiều cao (H) của băng tải. Chiều rộng của băng phải lớn hơn kích thước lớn nhất của vật thể tối thiểu từ 50mm - 100mm để tránh rơi rớt.

4. Góc nghiêng của băng tải là bao nhiêu?

Băng tải chạy ngang (0°) hay chạy nghiêng lên/xuống? Nếu góc nghiêng lớn hơn 15°, bề mặt dây băng tải bắt đầu cần phải có gờ (gân) để giữ vật thể không bị trượt lùi.

Chuẩn bị nguyên vật liệu và linh kiện không thể thiếu làm băng tải

Một hệ thống băng tải tốt là sự kết hợp đồng điệu giữa cấu trúc cơ khí vững chãi và hệ thống truyền động chuẩn xác. Dưới đây là các nhóm vật tư bạn cần chuẩn bị:


1. Khung băng tải

Khung băng tải đóng vai trò như bộ xương khung xương, chịu toàn bộ tải trọng của hệ thống và vật liệu.

• Nhôm định hình (Aluminum Profile): Thường dùng cho băng tải nhẹ, băng tải phòng sạch, linh kiện điện tử. Ưu điểm là nhẹ, tính thẩm mỹ rất cao, dễ tháo lắp và chỉnh sửa nhờ hệ thống ke góc và ốc trượt chuyên dụng mà không cần hàn.
• Thép tấm chấn tấm hoặc Thép hình (U, I, V): Thường sơn tĩnh điện hoặc sơn chống gỉ. Đây là lựa chọn hàng đầu cho băng tải công nghiệp tải trung và nặng (bao bì, thùng carton, nông sản). Chúng chịu lực rất tốt và giá thành kinh tế.
• Inox (304 hoặc 316): Bắt buộc phải sử dụng trong ngành chế biến thực phẩm, thủy hải sản hoặc y tế nhờ khả năng chống gỉ sét tuyệt đối, dễ dàng lau rửa, khử trùng.



2. Dây băng tải



• Dây PVC (Polyvinyl Chloride): Loại phổ thông nhất, bề mặt mịn hoặc nhám, giá thành rẻ, thích hợp môi trường thông thường. Độ dày phổ biến từ 2mm - 5mm.
• Dây PU (Polyurethane): Mềm dẻo hơn PVC, chịu dầu mỡ và nhiệt độ tốt hơn, đạt tiêu chuẩn an toàn vệ sinh thực phẩm (FDA).
• Dây cao su: Có lõi bố vải hoặc lõi thép bên trong. Cực kỳ dày và bền, chuyên dùng ngoài trời để tải than, đá, cát, xi măng.



3. Hệ thống Rulo (Pulleys) và Con lăn (Rollers)

Mỗi băng tải tiêu chuẩn cần tối thiểu 2 quả rulo ở hai đầu:

• Rulo chủ động (Drive Pulley): Đặt ở đầu xả hàng của băng tải. Đường kính rulo phải tương thích với độ dày của dây đai (đường kính quá nhỏ sẽ làm gãy nứt dây đai). Mặt rulo thường được bọc một lớp cao su tạo rãnh xẻ hình quả trám để tăng tối đa lực ma sát bám vào dây.
• Rulo bị động (Idler Pulley): Đặt ở đầu cấp liệu, có nhiệm vụ cuộn vòng dây đai trở lại và kết hợp với cơ cấu tăng đơ để căng dây.
• Con lăn đỡ: Đặt dọc thân băng tải (khoảng cách từ 500mm - 1000mm một con) bên dưới mặt dây để đỡ dây không bị võng xuống khi chịu tải.



4. Hệ thống động cơ và điều khiển



• Động cơ giảm tốc: Chúng ta không dùng motor tốc độ cao thông thường (như motor máy bơm hay motor quạt) vì chúng chạy quá nhanh và lực kéo (mô-men xoắn) yếu. Motor băng tải bắt buộc phải tích hợp hộp giảm tốc để hạ vòng quay xuống còn khoảng 30 - 90 vòng/phút, đồng thời tăng lực kéo lên gấp nhiều lần.
• Biến tần (VFD): Bộ não điều khiển tốc độ motor quay nhanh hay chậm theo ý muốn bằng cách thay đổi tần số dòng điện.
• Gối đỡ vòng bi: Thường dùng loại gối đỡ UCP hoặc UCF để cố định trục rulo vào khung băng tải, giúp trục quay êm ái.

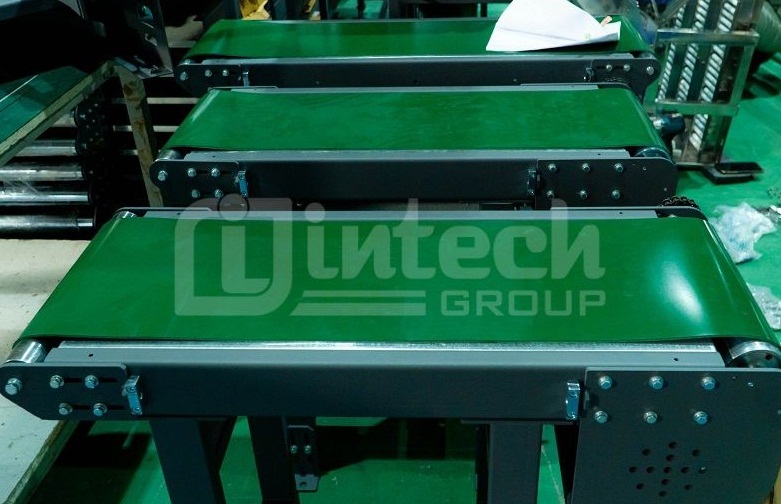

Quy trình 5 bước chế tạo và lắp ráp băng tải chuẩn kỹ thuật

Khi đã có đầy đủ vật tư, hãy tiến hành lắp ráp theo quy trình chuẩn hóa sau đây. Sự vội vàng ở bất kỳ bước nào cũng sẽ trả giá bằng việc hệ thống hoạt động lệch lạc.


Bước 1: Gia công và dựng khung cơ khí



• Thực hiện: Cắt các thanh khung sườn (hai bên) và các thanh giằng ngang theo đúng kích thước bản vẽ.
• Lưu ý cốt lõi: Khi hàn hoặc bắt ốc cố định khung, bạn phải dùng thước ke vuông và thước dây để đo chéo góc. Hai thanh sườn băng tải phải song song tuyệt đối và các thanh giằng phải vuông góc 90 độ. Nếu khung bị vặn hoặc có hình thang, dây băng tải khi chạy chắc chắn sẽ bị sàn lệch và bị xé rách ngay lập tức.



Bước 2: Lắp đặt Rulo và Con lăn đỡ



• Gắn các gối đỡ vòng bi vào 4 góc của khung.
• Lắp trục của Rulo chủ động và Rulo bị động vào gối đỡ.
• Thiết kế cơ cấu tăng sưa (Take-up Unit): Ở đầu rulo bị động, gối đỡ không được bắt chết vào khung mà phải nằm trên một rãnh trượt, điều khiển bằng một thanh ren (bu-lông dài). Cơ cấu này cho phép bạn vặn ốc để đẩy rulo bị động ra xa hoặc kéo lại gần, phục vụ việc kéo căng dây đai sau này.
• Lắp đặt các con lăn đỡ dọc theo lòng khung sườn.



Bước 3: Lắp đặt Dây băng tải và Nối dây



• Luồn dây băng tải ôm quanh hệ thống rulo và nằm trên các con lăn đỡ.
• Phương pháp nối dây:
  • Nối ép nhiệt (Dán lưu hóa): Dùng máy ép nhiệt chuyên dụng để làm chảy nhựa/cao su ở hai đầu dây đã vát cạnh, ép chặt chúng lại thành một vòng tròn đồng nhất không mối nối nổi. Phương pháp này giúp băng tải chạy êm nhất nhưng cần máy móc chuyên dụng.
  • Nối cơ khí (Ghim xương cá/Bản lề): Dùng các gá kẹp răng cá mập bằng kim loại dập chết vào hai đầu dây, sau đó xỏ một chốt thép xuyên qua để liên kết. Cách này thao tác nhanh, có thể tự làm tại nhà nhưng mối nối sẽ hơi gồ ghề tạo tiếng "cạch cạch" khi đi qua rulo.



Bước 4: Lắp đặt Động cơ và Hệ thống truyền động



• Lắp bệ đỡ motor vào phía đầu của rulo chủ động.
• Kết nối trục ra của hộp giảm tốc với trục của rulo chủ động. Phương án tốt nhất là dùng khớp nối xích hoặc nhông sích vì chúng chịu tải tốt và có độ rơ bù sai lệch cơ khí nhẹ. Nếu làm băng tải nhỏ, bạn có thể dùng dây đai cu-roa.
• Đấu nối tủ điện: Kết nối nguồn điện vào biến tần, từ biến tần đi ra motor. Đấu nối thêm một nút bấm dừng khẩn cấp (Emergency Stop) to màu đỏ ở vị trí dễ quan sát nhất.



Bước 5: Cân chỉnh dây đai (Conveyor Belt Tracking) – Bước quan trọng nhất

Khi vừa lắp xong, 99% dây băng tải khi bấm chạy thử sẽ bị chạy lệch sang một bên sườn. Bạn phải tiến hành cân chỉnh như sau:

• Bật motor chạy ở tốc độ rất chậm.
• Quan sát xem dây băng tải bị lệch về bên nào. Nguyên tắc vàng: Dây băng tải sẽ di chuyển về phía nào có độ căng lớn hơn hoặc phía tiếp xúc sớm hơn.
• Nếu dây lệch sang trái, hãy dùng cờ-lê siết ốc tăng sưa ở bên trái của rulo bị động để đẩy rulo ra xa thêm một chút (tăng độ căng bên trái), hoặc nhả bớt ốc tăng sưa bên phải.
• Điều chỉnh từng chút một (khoảng 1/4 vòng ren một lần vặn), đợi băng tải chạy vài vòng để xem phản ứng rồi mới chỉnh tiếp. Khi dây nằm hoàn toàn ở chính giữa rulo, hãy siết chặt ốc khóa lại.



Kiểm tra, vận hành, bảo dưỡng băng tải

Để hệ thống băng tải tự chế hoặc băng tải nhà xưởng của bạn hoạt động trơn tru, không bị gián đoạn công việc thì quy trình kiểm tra, vận hành và bảo dưỡng là cực kỳ quan trọng.


1. Quy trình Test vận hành 3 giai đoạn



• Giai đoạn 1: Chạy không tải (Thời gian: 30 phút). Bật băng tải chạy không có vật liệu. Lắng nghe xem có tiếng kêu cọ xát cơ khí lạ không. Kiểm tra xem dây có bị sàn qua lại hay không. Sờ tay vào vỏ motor xem có bị quá nhiệt (nóng bỏng tay) không.
• Giai đoạn 2: Chạy có tải (Thời gian: 30 phút). Đặt vật liệu lên băng tải với khối lượng tăng dần từ 50% đến 100% tải trọng thiết kế. Quan sát xem khi có tải, dây đai có bị hiện tượng trượt (rulo quay nhưng dây đứng yên) hay không. Nếu bị trượt, cần tăng thêm độ căng của dây.
• Giai đoạn 3: Chạy liên tục (Test độ bền). Cho hệ thống chạy liên tục trong 2 tiếng để khẳng định sự ổn định của hệ thống điện và cơ khí.



2. Bảng chẩn đoán lỗi nhanh cho người vận hành



Hiện tượng lỗi	Nguyên nhân tiềm ẩn	Biện pháp khắc phục
Dây băng tải bị lệch sang một bên	Khung bị lệch hoặc rulo hai đầu không song song.	Chỉnh lại ốc tăng sưa ở rulo bị động hoặc kiểm tra lại độ vuông góc của khung.
Dây băng tải bị trượt khi có hàng	Dây quá lỏng; hoặc mặt rulo chủ động bị mòn, mất ma sát.	Siết tăng sưa để làm căng dây đai; bọc lại cao su cho rulo.
Motor nóng lên bất thường, kêu to	Chọn sai công suất motor; thiếu dầu bôi trơn hộp số; hoặc kẹt cơ khí.	Kiểm tra lại dòng điện tiêu thụ bằng ampe kìm; châm thêm nhớt hộp số; kiểm tra các vòng bi.
Dây băng đai bị rách, sờn mép	Dây cọ xát vào thành khung do lệch dây lâu ngày.	Cân chỉnh lại dây ngay lập tức, cắt bỏ phần sờn để tránh vết rách lan rộng.



Những lưu ý an toàn khi chế tạo và sử dụng băng tải


An toàn trong cơ khí chế tạo chưa bao giờ là thừa. Khi làm băng tải, bạn bắt buộc phải tuân thủ các nguyên tắc sau:

• Che chắn các điểm cuốn nguy hiểm: Phần nhông xích truyền động từ motor sang rulo, và phần khe hở giữa dây băng đai với rulo phải được làm ốp bảo vệ (bằng tôn hoặc lưới thép). Rất nhiều tai nạn lao động xảy ra do tóc, quần áo hoặc ngón tay bị cuốn vào các góc chết này.
• Hệ thống tiếp đất: Khung băng tải bằng kim loại bắt buộc phải được nối đất để phòng ngừa trường hợp motor bị rò rỉ điện ra phần khung vỏ gây nguy hiểm cho người đứng cạnh vận hành.
• Vệ sinh định kỳ: Tuyệt đối không tiến hành lau chùi, tra dầu mỡ vào con lăn hay dây đai khi băng tải đang chạy. Luôn ngắt nguồn điện và treo biển bảo dưỡng trước khi chạm tay vào các bộ phận chuyển động.



Tóm lại

Hoàn thành một hệ thống băng tải tự chế là giải pháp tuyệt, nhưng nó đòi hỏi tính kỷ luật cao trong từng milimet cơ khí và sự thấu hiểu về nguyên lý chuyển động. Một sản phẩm thành công là một chiếc băng tải chạy êm ái, dây đi thẳng trục, không tiếng ồn lớn và hoạt động bền bỉ qua năm tháng.

* Lưu ý: Nếu áp dụng cho các dự án lớn, tải trọng nặng, bạn nên tham khảo ý kiến của kỹ sư cơ khí để tính toán chính xác về độ bền khung sườn, công suất motor và độ giãn của dây băng, nhằm đảm bảo an toàn và hiệu quả vận hành lâu dài.
