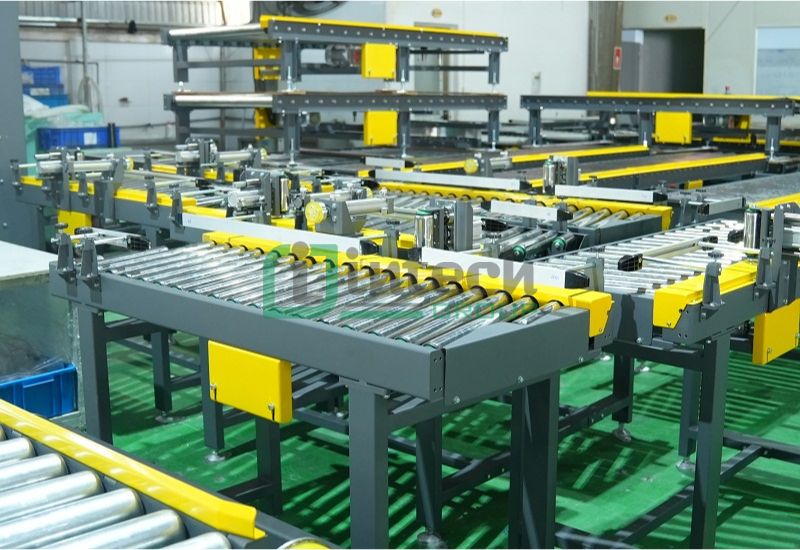

Cấu tạo và nguyên lý hoạt động của băng tải

Bài viết dưới đây sẽ phân tích chi tiết cấu tạo của băng tải cũng như nguyên lý hoạt động của từng thành phần, giúp người dùng có cái nhìn đầy đủ hơn trước khi thiết kế, lựa chọn hoặc đầu tư hệ thống phù hợp.

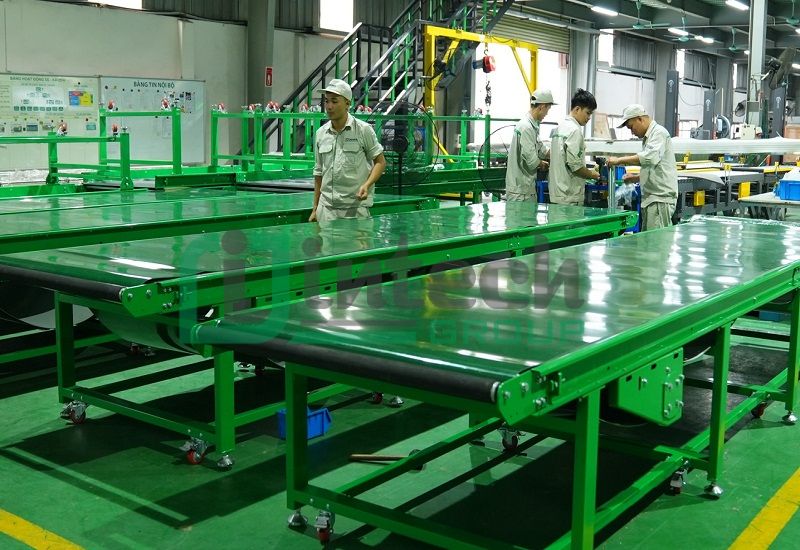

Tại sao cần hiểu cấu tạo và nguyên lý hoạt động của băng tải?

Việc hiểu rõ cấu tạo và cơ chế vận hành của các loại băng tải giúp doanh nghiệp:

• Chọn đúng loại băng tải phù hợp nhu cầu sử dụng
• Tính toán công suất và năng suất chính xác
• Tăng hiệu quả vận hành hệ thống
• Giảm hỏng hóc và chi phí bảo trì
• Tối ưu tuổi thọ thiết bị



Cấu tạo của băng tải gồm những bộ phận nào?

Một hệ thống băng tải hoàn chỉnh được cấu thành từ nhiều bộ phận cơ khí, điện và điều khiển phối hợp với nhau để tạo nên quá trình vận chuyển liên tục. Mỗi bộ phận đảm nhiệm một chức năng riêng, ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ và khả năng vận hành của toàn bộ hệ thống.

Dưới đây là phân tích chi tiết các bộ phận quan trọng trong cấu tạo băng tải.


1. Khung băng tải

Khung băng tải là bộ phận chịu lực chính của toàn bộ hệ thống, có nhiệm vụ liên kết và nâng đỡ các thành phần khác.

Vật liệu chế tạo phổ biến:

• Khung nhôm định hình: Trọng lượng nhẹ, dễ lắp ráp, thay đổi kết cấu, thẩm mỹ cao, phù hợp ngành điện tử, thực phẩm
• Khung thép sơn tĩnh điện: Chịu tải lớn, chi phí thấp, phổ biến trong công nghiệp nặng
• Khung inox: Chống gỉ tốt, chịu môi trường ẩm, hóa chất, phù hợp thực phẩm, dược phẩm

Khung băng tải cần đảm bảo độ cứng vững, chống rung và duy trì độ ổn định khi vận hành liên tục.


2. Dây băng tải

Dây đai băng tải là bộ phận trực tiếp tiếp xúc với sản phẩm và thực hiện quá trình vận chuyển.

Các loại dây băng tải phổ biến:

• Dây PVC: Giá thành thấp, độ bền khá, dùng phổ biến trong công nghiệp nhẹ
• Dây PU: Đạt tiêu chuẩn vệ sinh, chống dầu mỡ tốt, phù hợp thực phẩm
• Dây cao su: Chịu tải trọng lớn, chống mài mòn tốt, dùng trong khai khoáng, vật liệu xây dựng
• Dây lưới inox: Chịu nhiệt cao, dùng cho sấy, nướng, thực phẩm
• Dây xích: Dễ thay thế từng đoạn, khả năng thoát nước tốt, dược dùng nhiều trong chế biến thực phẩm

Chất lượng dây băng ảnh hưởng trực tiếp đến tuổi thọ, năng suất và khả năng vận chuyển.


3. Con lăn băng tải

Con lăn có chức năng:

• Nâng đỡ dây băng
• Giảm ma sát khi vận hành
• Hỗ trợ chuyển động ổn định
• Dẫn hướng cho dây băng

Con lăn thường được làm từ: Thép mạ kẽm, Inox, Nhựa kỹ thuật, Cao su bọc ngoài

Nếu bố trí con lăn không hợp lý có thể gây lệch băng, rung hoặc hao mòn nhanh.


4. Tang chủ động và tang bị động

- Tang chủ động: Tang chủ động nhận lực từ động cơ và kéo dây băng chuyển động.

Chức năng:

• Truyền mô-men xoắn
• Tạo lực kéo
• Điều khiển chuyển động băng tải

- Tang bị động:

Tang bị động giúp:

• Dẫn hướng dây băng
• Tạo độ căng
• Ổn định hành trình chuyển động

Bề mặt tang thường được bọc cao su nhằm tăng ma sát và hạn chế trượt.


5. Hệ thống truyền động

Đây là bộ phận tạo ra chuyển động cho toàn bộ băng tải. Hệ thống truyền động gồm:

• Motor băng tải
• Chức năng:
• Biến điện năng thành cơ năng
• Tạo chuyển động quay

Các loại motor phổ biến: Motor giảm tốc, Motor AC, Motor DC, Servo motor, Hộp giảm tốc

Nhiệm vụ:

• Giảm tốc độ quay
• Tăng mô-men xoắn
• Giúp băng tải vận hành ổn định
• Bộ truyền lực

Có thể sử dụng: Xích tải, Dây curoa, Khớp nối, Bánh răng


6. Hệ thống điều khiển

Bộ điều khiển giúp vận hành hệ thống an toàn và chính xác.

Bao gồm:

• Tủ điện điều khiển
• Biến tần điều chỉnh tốc độ
• PLC điều khiển tự động
• Cảm biến phát hiện sản phẩm
• Công tắc dừng khẩn cấp

Nhờ hệ điều khiển, băng tải có thể hoạt động đồng bộ với toàn bộ dây chuyền.


7. Các phụ kiện hỗ trợ khác

Một số bộ phận phụ trợ gồm:

• Chân đỡ
• Thanh dẫn hướng
• Bộ căng băng
• Gạt liệu
• Che chắn bảo vệ
• Cảm biến đếm sản phẩm

Những chi tiết này tuy nhỏ nhưng ảnh hưởng lớn tới độ ổn định của hệ thống.


Nguyên lý hoạt động của băng tải

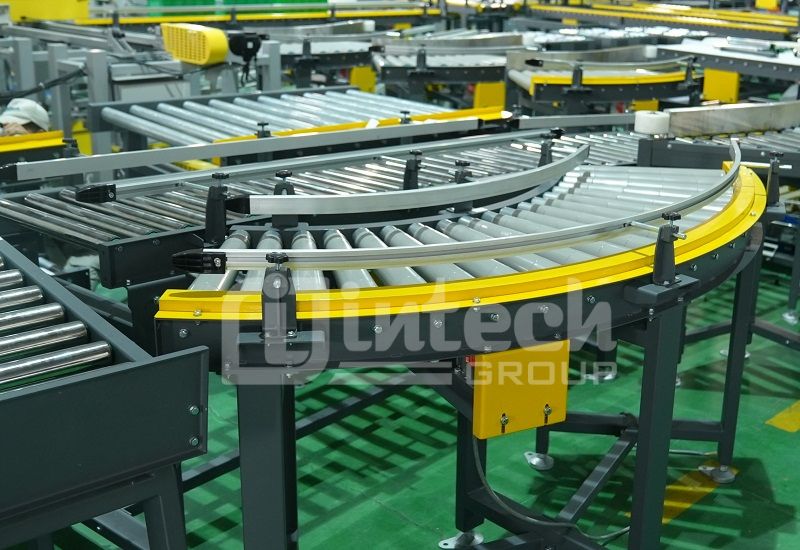

Nguyên lý vận hành của băng tải tương đối đơn giản nhưng yêu cầu sự phối hợp chính xác giữa các bộ phận.

Bước 1: Khởi động hệ thống

Khi cấp điện:

• Motor nhận nguồn điện
• Hệ điều khiển kích hoạt
• Các thông số vận hành được thiết lập

Bước 2: Motor tạo chuyển động quay: Motor sinh mô-men xoắn.

Lực quay được truyền qua:

• Hộp giảm tốc
• Khớp nối
• Bộ truyền động

Mục đích:

• Điều chỉnh tốc độ phù hợp
• Đảm bảo lực kéo đủ lớn

Bước 3: Tang chủ động kéo dây băng: Tang chủ động quay tạo ma sát với dây băng.

Kết quả:

• Dây băng chuyển động liên tục
• Vật liệu di chuyển theo hướng xác định

Bước 4: Con lăn hỗ trợ chuyển động

Con lăn giúp:

• Giảm lực cản
• Chống võng dây
• Duy trì ổn định

Điều này làm giảm tiêu hao năng lượng.

Bước 5: Hàng hóa được vận chuyển

Sản phẩm đặt trên băng tải sẽ được:

• Di chuyển liên tục
• Đưa đến vị trí đích
• Hoàn tất chu trình vận chuyển

Quá trình này lặp lại liên tục trong suốt thời gian vận hành.

Các yếu tố ảnh hưởng đến hiệu quả hoạt động của băng tải

Hiệu suất, tuổi thọ và chi phí vận hành của hệ thống băng tải phụ thuộc trực tiếp vào 5 yếu tố cốt lõi sau:


1. Công suất động cơ

Động cơ là nguồn cấp năng lượng quyết định khả năng vận chuyển và độ ổn định của hệ thống.

• Nếu công suất quá nhỏ: Gây quá tải, sinh nhiệt cao, giảm tuổi thọ motor và dễ làm dừng hệ thống đột ngột.
• Nếu công suất quá lớn: Gây lãng phí chi phí đầu tư, tiêu thụ nhiều điện năng và tăng tải trọng không cần thiết lên hệ truyền động.
• Tiêu chí lựa chọn: Dựa vào tải trọng, chiều dài, tốc độ, góc nghiêng và hệ số an toàn.



2. Chất lượng dây băng tải

Là bộ phận tiếp xúc trực tiếp với vật liệu, chất lượng dây ảnh hưởng đến năng suất và độ bền toàn hệ thống.

• Độ bền & Chịu tải: Dây kém chất lượng hoặc quá tải sẽ bị nứt bề mặt, bong tróc, giãn dài hoặc rách mép.
• Khả năng chống mài mòn: Rất quan trọng khi vận chuyển vật liệu sắc nhọn, có tính mài mòn cao nhằm giảm chi phí thay thế.



3. Tốc độ vận hành

Tốc độ ảnh hưởng trực tiếp đến năng suất và độ hao mòn cơ khí.

• Tốc độ cao: Tăng lưu lượng, rút ngắn thời gian nhưng dễ làm rơi, trượt hàng hóa; đồng thời tăng ma sát, độ rung và đẩy nhanh tốc độ hao mòn của con lăn, ổ bi, motor.
• Tốc độ thấp: Đảm bảo an toàn nhưng làm giảm năng suất dây chuyền.



4. Điều kiện môi trường làm việc

Môi trường tác động lớn đến độ bền của linh kiện:

• Bụi bẩn: Làm mòn con lăn, kẹt ổ bi, tăng ma sát. (Giải pháp: Vệ sinh, dùng hộp che che chắn).
• Nhiệt độ: Quá cao làm mềm dây cao su; quá thấp làm vật liệu giòn, giảm độ đàn hồi.
• Độ ẩm & Hóa chất: Gây gỉ sét khung thép, ăn mòn linh kiện, hư hỏng dây băng. (Giải pháp: Dùng vật liệu inox, dây PU chuyên dụng).



5. Chế độ bảo trì

Bảo trì đúng cách giúp ngăn ngừa sự cố và duy trì hiệu suất lâu dài qua 3 việc chính:

• Kiểm tra định kỳ: Kịp thời phát hiện lệch băng, mòn con lăn, lỗi motor trước khi hỏng hóc lớn xảy ra.
• Bôi trơn: Tra dầu mỡ cho ổ bi, xích, hộp giảm tốc để giảm ma sát và sinh nhiệt.
• Cân chỉnh: Chỉnh lệch dây băng, độ căng và cân bằng con lăn để tiết kiệm điện và giảm mòn dây.



Kết luận

Cấu tạo và nguyên lý hoạt động của băng tải là những yếu tố nền tảng quyết định hiệu suất, độ ổn định và tuổi thọ của toàn bộ hệ thống vận chuyển. Một hệ thống băng tải hoàn chỉnh được cấu thành từ nhiều bộ phận, trong đó mỗi thành phần đều đảm nhận vai trò riêng và phối hợp để tạo nên quá trình vận chuyển liên tục, chính xác và hiệu quả.

Việc lựa chọn đúng cấu hình băng tải không chỉ giúp đáp ứng yêu cầu về tải trọng, tốc độ và môi trường làm việc mà còn ảnh hưởng trực tiếp đến chi phí đầu tư, mức tiêu thụ năng lượng và khả năng mở rộng trong tương lai. Một hệ thống được thiết kế phù hợp sẽ giúp doanh nghiệp tối ưu năng suất, giảm sự cố và kéo dài thời gian vận hành.
