Quy trình gia công con lăn băng tải chuẩn kỹ thuật

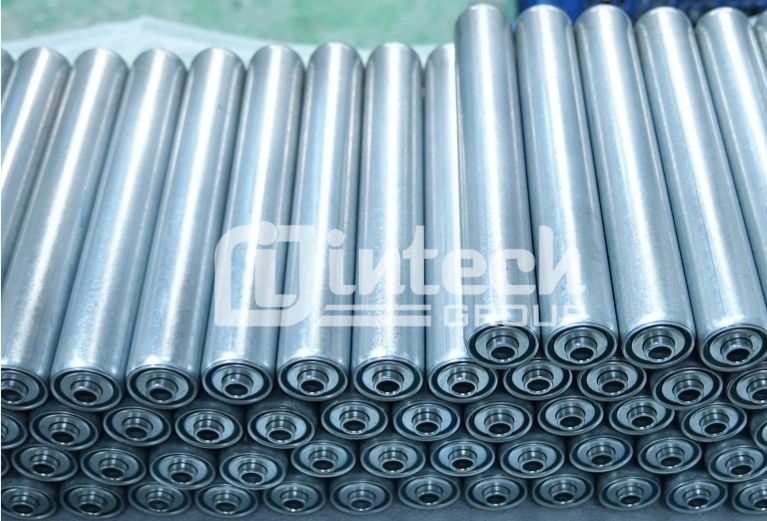

Con lăn băng tải là gì?

• Nâng đỡ và dẫn hướng: Giữ cho dây băng tải chuyển động theo đúng quỹ đạo thẳng, không bị xô lệch sang hai bên.
• Giảm ma sát: Triệt tiêu lực ma sát trượt giữa dây băng và khung đỡ, giúp băng tải vận hành trơn tru và tiết kiệm đáng kể điện năng tiêu thụ cho động cơ.
• Hấp thụ lực va đập: Đỡ và làm dịu lực tác động khi nguyên vật liệu được trút xuống mặt băng tải tại các trạm cấp liệu.

Tầm quan trọng của quy trình gia công chính xác

• Chạy êm, giảm tiếng ồn: Nhờ độ đồng tâm cao, con lăn quay mượt mà không gây ra hiện tượng rung lắc hay tiếng kêu két két khó chịu.
• Chống lệch băng: Giúp dây băng tải chạy đúng tâm, tránh tình trạng cọ xát vào khung gây rách biên hoặc hỏng hỏng dây băng tốn kém chi phí thay thế.
• Độ bền tối đa: Gia công kín khít giúp bảo vệ vòng bi khỏi bụi bẩn và hơi ẩm – những tác nhân hàng đầu gây kẹt ổ bi trong môi trường công nghiệp khắc nghiệt.

Các loại con lăn băng tải phổ biến trong sản xuất

• Con lăn đỡ thẳng (Con lăn thẳng): Chủng loại phổ biến nhất, dùng để nâng đỡ dây băng ở nhánh trên và nhánh dưới cho các hệ thống băng tải phẳng hoặc băng tải máng.
• Con lăn giảm chấn: Được bọc thêm các vòng cao su giảm chấn bên ngoài, chuyên lắp ở khu vực tiếp liệu (nơi đổ vật liệu nặng, đá cục) để hấp thụ lực va đập, bảo vệ dây băng không bị thủng hay rách.
• Con lăn tự lựa (Con lăn định tâm): Có thiết kế đặc biệt giúp tự động nắn chỉnh hướng chạy của băng tải, khắc phục triệt để hiện tượng lệch băng trong quá trình vận hành lâu dài.
• Con lăn xoắn / Con lăn làm sạch: Thường có dạng đĩa cao su hoặc cấu trúc xoắn ốc, lắp ở nhánh hồi nhằm đánh bật và làm sạch các mảng bám vật liệu dính trên bề mặt dây băng.
• Con lăn truyền động (con lăn chủ động) và bị động (Tang trống / Puli): Đóng vai trò truyền lực kéo từ động cơ để di chuyển dây băng hoặc chuyển hướng vòng quay.

Tiêu chuẩn kỹ thuật và vật liệu gia công con lăn

1. Vật liệu cấu thành chính:

• Vỏ con lăn (Ống thép): Thường sử dụng thép ống đúc hoặc ống hàn chuyên dụng có thương hiệu (mác thép C20, SS400), độ dày tiêu chuẩn dao động từ 3mm đến trên 6mm tùy thuộc vào tải trọng hệ thống.
• Trục con lăn: Làm từ thép tròn đặc C45 hoặc thép cường độ cao, được tiện và mài bóng chính xác ở hai đầu để lắp vòng bi khít chặt.
• Vòng bi (Ổ bi): Ưu tiên sử dụng các dòng vòng bi công nghiệp chịu lực, chịu nhiệt tốt từ các thương hiệu uy tín
• Phớt chặn bụi / Chắn nước: Hệ thống phớt nhiều lớp (gồm phớt cao su, phớt phíp, phớt lò xo) đóng vai trò bảo vệ vòng bi khỏi môi trường bụi bẩn, hóa chất và nước.

2. Thông số kích thước phổ biến

• Đường kính ống: φ60, φ76, φ89, φ102, φ114, φ127, φ133, φ159, φ194 (mm)...
• Chiều dài con lăn: Thiết kế linh hoạt theo chiều rộng khổ băng tải (B = 500, 650, 800, 1000, 1200, 1400 mm...).
• Độ đảo hướng kính: Yêu cầu kỹ thuật khắt khe với mức dung sai rất nhỏ (≤0.5mm) nhằm triệt tiêu hiện tượng đảo lắc khi quay ở tốc độ cao.

Quy trình gia công con lăn băng tải chuẩn kỹ thuật

• Cắt ống thép (Vỏ con lăn): Sử dụng máy cắt laser chuyên dụng hoặc máy cưa vòng để cắt ống thép đúc hoặc ống hàn (mác thép C20, SS400) theo đúng chiều dài thiết kế. Đảm bảo mặt cắt vuông góc tuyệt đối để không làm lệch tâm khi lắp ráp.
• Cắt trục con lăn: Cắt các đoạn thép tròn đặc (thường dùng thép C45 hoặc thép cường độ cao) theo kích thước chiều dài tổng thể đã tính toán sẵn.

• Tiện lỗ trong ống thép: Đưa các đoạn ống thép lên máy tiện CNC để gia công tinh phần mép và lỗ trong hai đầu ống. Thao tác này giúp tạo độ khít tuyệt đối khi ép cốc bi vào.
• Gia công trục: Tiện bậc, tiện ren hoặc tạo rãnh then ở hai đầu trục con lăn theo bản vẽ kỹ thuật để định vị và lắp ghép cố định vào khung băng tải.

• Ép chặt các cụm cốc bi vào hai đầu ống thép.
• Sử dụng công nghệ hàn tự động (hàn CO2 hoặc hàn Tig) để cố định cốc bi vào thân ống. Kỹ thuật hàn này giúp đường hàn ngấu sâu, đều đặn, kết dính chắc chắn và tránh gây biến dạng nhiệt hoặc lệch tâm con lăn.

• Bôi trơn: Bơm một lượng mỡ chịu nhiệt chuyên dụng vào bên trong ổ bi để đảm bảo con lăn quay trơn tru, giảm thiểu ma sát và chống khô dầu trong suốt quá trình vận hành.
• Lắp vòng bi và phớt: Lắp vòng bi chính hãng (SKF, NSK, FAG...) cùng hệ thống phớt chặn bụi, chắn nước nhiều lớp vào vị trí.
• Cố định trục: Xỏ trục qua cụm ống đã hoàn thiện và khóa cố định bằng vòng hãm (phe cài) chuyên dụng.

• Đo đạc độ đồng tâm và kiểm tra độ đảo hướng kính nhằm đảm bảo dung sai nằm trong giới hạn cho phép (≤ 0.5mm).
• Kiểm tra độ quay trơn của trục bằng tay và độ khít của phớt chống bụi trước khi cho phép xuất xưởng.

• Đưa con lăn đi phun cát làm sạch bề mặt kim loại, loại bỏ hoàn toàn dầu mỡ và rỉ sét bám dính trong quá trình chế tạo.
• Phun sơn chống gỉ hoặc sơn tĩnh điện bên ngoài vỏ con lăn để tăng tính thẩm mỹ, bảo vệ thiết bị tối ưu trước các tác nhân ăn mòn từ môi trường công nghiệp.

Các tiêu chuẩn kỹ thuật gia công con lăn băng tải

• Độ đồng tâm tuyệt đối: Đây là yếu tố quan trọng hàng đầu. Nếu độ đồng tâm không đạt, con lăn sẽ bị đảo khi quay, tạo ra lực cản lớn, làm nhanh mòn ổ bi và gây tiêu tốn điện năng vô ích. Độ đảo hướng tâm cần đạt mức tối thiểu (thường < 0.5mm) để hạn chế tối đa rung động cộng hưởng khi băng tải chạy tốc độ cao.
• Hệ thống làm kín hiệu quả: Trong các ngành công nghiệp nặng như khai thác khoáng sản, sản xuất xi măng, bụi mịn có thể dễ dàng len lỏi vào bên trong phá hủy ổ bi nếu hệ thống phớt chặn không đạt chuẩn kín khít, con lăn phải đạt tiêu chuẩn từ IP54 đến IP67
• Chất lượng mối hàn: Mối hàn phải đảm bảo độ ngấu sâu và chắc chắn để chịu được lực va đập liên tục hàng triệu lần của vật liệu mà không xảy ra hiện tượng bứt gãy trục hay bung nắp cốc bi.
• Độ kín khít của gioăng phớt: Đảm bảo mỡ bôi trơn chuyên dụng bên trong không bị rò rỉ ra ngoài trong suốt quá trình vận hành, đồng thời ngăn chặn hoàn toàn hạt bụi mịn xâm nhập phá hủy vòng bi.

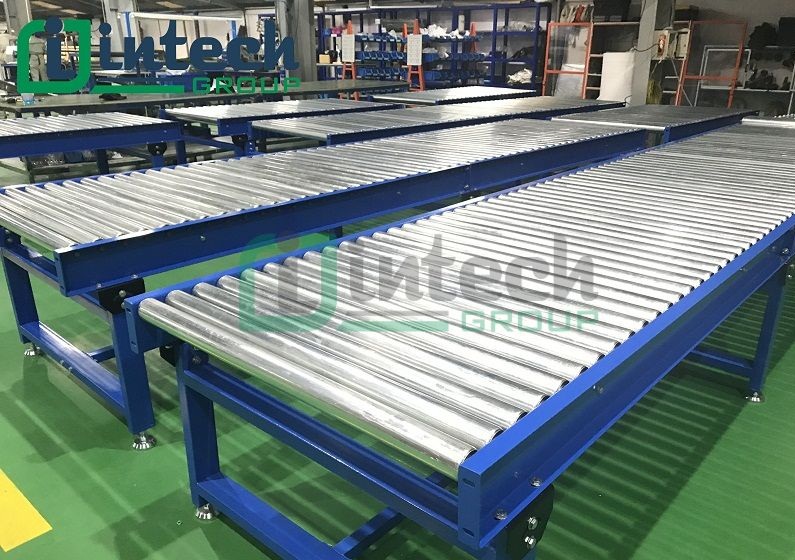

Ứng dụng thực tế của con lăn băng tải trong các ngành công nghiệp

• Đặc thù: Môi trường ngoài trời khắc nghiệt, tải trọng siêu nặng, nhiều bụi mịn và va đập mạnh từ các khối đá cục lớn.
• Giải pháp gia công: Sử dụng ống thép dày, kết hợp con lăn giảm chấn tại khu vực đổ liệu và hệ thống phớt chống bụi nhiều lớp để bảo vệ vòng bi tuyệt đối khỏi bụi mỏ.

• Đặc thù: Nhiệt độ môi trường cao, nhiều bụi xi măng ăn mòn, hoạt động liên tục với công suất lớn.
• Giải pháp gia công: Ưu tiên thép chất lượng cao, mỡ bôi trơn chịu nhiệt độ cao và sơn phủ chống ăn mòn chuyên dụng.

• Đặc thù: Yêu cầu vệ sinh an toàn cao, đôi khi tiếp xúc với độ ẩm lớn hoặc hóa chất nhẹ.
• Giải pháp gia công: Có thể sử dụng con lăn bọc cao su, con lăn inox hoặc thép mạ kẽm để chống gỉ sét và dễ dàng vệ sinh.

• Đặc thù: Tần suất quay cao, vận chuyển liên tục các kiện hàng, thùng carton hoặc hành lý tại sân bay.
• Giải pháp gia công: Chú trọng đến độ đồng tâm cao để băng tải chuyển động êm ái, giảm thiểu tiếng ồn và tiết kiệm điện năng cho hệ thống phân loại tự động.

Lưu ý quan trọng đặt hàng gia công con lăn băng tải

• Tải nhẹ: Dùng cho băng tải chuyển bao bì, thùng carton, linh kiện điện tử (có thể dùng ống mỏng, đường kính vừa).
• Tải trung bình: Dùng cho nông sản, hộp nặng, vật liệu đóng bao (cần ống thép dày hơn, vòng bi tiêu chuẩn tốt).
• Tải nặng: Dùng cho quặng, đá, than, vật liệu xây dựng (bắt buộc dùng thép ống đúc dày, trục thép cường độ cao C45 và vòng bi công nghiệp chịu lực lớn).

Tiêu chí lựa chọn đơn vị gia công con lăn uy tín

• Hệ thống máy móc hiện đại: Sở hữu máy tiện CNC tự động, máy ép thủy lực lực nén lớn, máy hàn tự động đồng tâm và thiết bị cân bằng động chuyên dụng.
• Năng lực kỹ thuật và tay nghề: Đội ngũ kỹ sư cơ khí am hiểu vật liệu, đảm bảo dung sai gia công chuẩn xác tuyệt đối theo bản vẽ thiết kế.
• Chính sách bảo hành và cam kết chất lượng: Sẵn sàng tư vấn giải pháp tối ưu chi phí, cam kết tuổi thọ vận hành ổn định trong điều kiện công nghiệp nặng.
