Hệ thống điều khiển băng tải là gì?

Trong môi trường sản xuất hiện đại, các loại băng tải không chỉ là một công cụ vận chuyển cơ khí đơn thuần mà là một phần không thể tách rời của dây chuyền tự động hóa. Để băng tải hoạt động nhịp nhàng, an toàn và hiệu quả, hệ thống điều khiển chính là "bộ não" quyết định mọi hành vi và sự phối hợp của thiết bị.


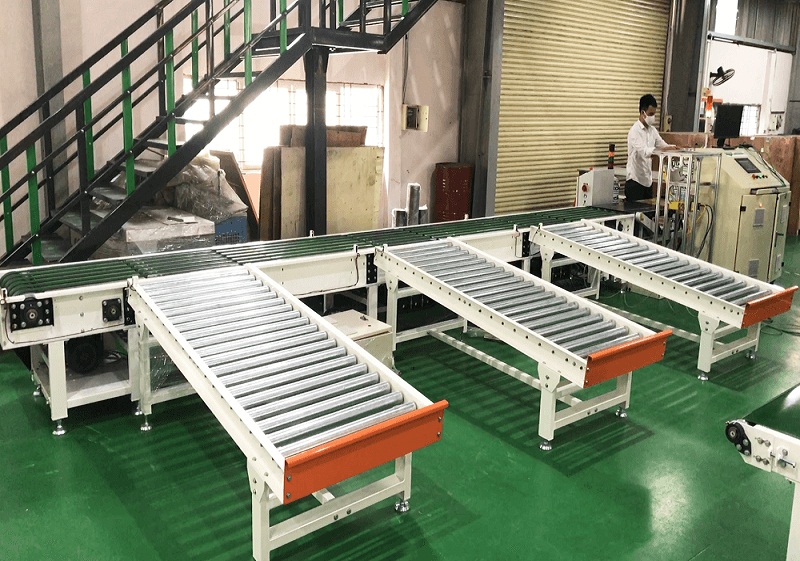

Hệ thống điều khiển băng tải là gì?

Hệ thống điều khiển băng tải là tập hợp các thiết bị điện, điện tử, phần mềm và cơ cấu chấp hành có nhiệm vụ vận hành, giám sát, điều chỉnh tốc độ, bảo vệ và đồng bộ hóa hoạt động của băng tải.

Vai trò của hệ thống điều khiển trong vận hành băng tải là cốt lõi để đảm bảo dòng vật liệu di chuyển liên tục, an toàn và đúng nhịp độ sản xuất. Hệ thống này là sự kết hợp chặt chẽ giữa:

• Cơ cấu vận chuyển: Khung băng, dây đai/con lăn, tang trống.
• Động cơ truyền động: Cung cấp mô-men xoắn và công suất kéo.
• Thiết bị điều khiển: PLC, biến tần, contactor, rơ-le.
• Cảm biến: Phát hiện sản phẩm, đo tốc độ, xác định vị trí.
• Hệ thống điện: Tủ điện, thiết bị đóng cắt, nguồn cấp.
• Phần mềm/PLC: Xây dựng logic điều khiển, giao diện HMI/SCADA.



Phân biệt các cấp độ vận hành:



• Điều khiển thủ công: Người vận hành bật/tắt trực tiếp bằng nút nhấn cơ.
• Điều khiển bán tự động: Kết hợp nút nhấn với cảm biến hoặc biến tần cho một vài tác vụ lặp lại.
• Điều khiển tự động: Hệ thống tự động hoàn toàn dựa trên chương trình PLC và tín hiệu cảm biến.
• Tích hợp dây chuyền: Băng tải trở thành một mắt xích trong hệ thống tự động hóa lớn (gắn kết với robot, máy đóng gói, hệ thống phân loại).



Vì sao băng tải cần hệ thống điều khiển?



• Điều khiển đóng/ngắt băng tải chính xác.
• Điều chỉnh tốc độ vận chuyển linh hoạt theo dây chuyền.
• Kiểm soát hướng di chuyển (thuận/nghịch).
• Đồng bộ hóa nhiều băng tải chạy nối tiếp.
• Kiểm soát dòng sản phẩm, tránh ùn ứ.
• Phát hiện và xử lý sự cố kịp thời.
• Tăng năng suất và giảm thiểu nhân công vận hành.
• Tăng mức độ an toàn cho người và thiết bị.
• Kết nối liền mạch với robot, máy đóng gói, máy phân loại và các thiết bị tự động khác.



Các yêu cầu cơ bản đối với hệ thống điều khiển



• Hoạt động ổn định, bền bỉ, phản hồi nhanh chóng.
• Điều khiển chính xác về tốc độ và vị trí.
• Dễ vận hành, dễ chẩn đoán và tìm lỗi, giao diện trực quan.
• Dễ bảo trì, sửa chữa và mở rộng quy mô.
• Có khả năng giám sát trạng thái thời gian thực.
• Tích hợp đầy đủ các chức năng an toàn tiêu chuẩn.
• Phù hợp với môi trường làm việc (bụi, ẩm, nhiệt độ cao).
• Có khả năng mở rộng quy mô khi cần thiết.
• Chi phí đầu tư hợp lý, tài liệu kỹ thuật đầy đủ, rõ ràng.



Cấu tạo hệ thống điều khiển băng tải

Luồng tín hiệu và năng lượng cơ bản tuân theo nguyên lý:

Nguồn điện --> Thiết bị bảo vệ --> Bộ điều khiển/Biến tần --> Động cơ --> Cơ cấu truyền động  --> Băng tải

Đồng thời, tín hiệu từ Cảm biến được thu thập về PLC để đưa ra lệnh xử lý cho Thiết bị chấp hành.

Hệ thống được cấu thành từ các khối chức năng chính:

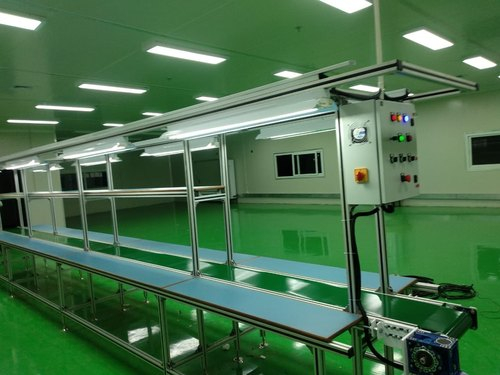

1. Tủ điện điều khiển băng tải

Tủ điện là trung tâm chứa các thiết bị đóng cắt và bảo vệ như: Aptomat (MCCB/MCB), Contactor, Relay nhiệt, Relay trung gian, nguồn DC 24V, Biến tần, PLC, Terminal, thiết bị chống nhiễu, cùng hệ thống quạt làm mát và bộ điều nhiệt.

2. PLC – Bộ điều khiển trung tâm

PLC (Programmable Logic Controller) đóng vai trò nhận tín hiệu từ cảm biến, xử lý logic, điều khiển trình tự, đồng bộ thiết bị và ghi nhận lỗi. Cấu trúc gồm CPU, module nguồn, module I/O (Digital/Analog), module truyền thông và kết nối màn hình HMI. Kết hợp với rơ-le an toàn (Safety Relay) để xử lý các tín hiệu vào/ra (I/O).

Thuật toán và logic điều khiển:

• Điều khiển liên động (Interlocking): Đây là logic quan trọng nhất. Trong một chuỗi nhiều băng tải nối tiếp, các băng tải phải được khởi động theo thứ tự ngược chiều chuyển động của vật liệu (băng tải cuối cùng chạy trước, tiếp đến các băng phía trên) và dừng theo chiều xuôi để tránh ùn tắc, tràn vật liệu.
• Điều khiển tốc độ biến thiên: Tự động điều chỉnh tốc độ băng tải dựa trên lưu lượng vật liệu thực tế quét được từ cảm biến cân băng.
• Xử lý lỗi tự động: Lập trình ngắt khẩn cấp và cô lập khu vực sự cố khi có tín hiệu từ cảm biến lệch băng, đứt băng hoặc quá tải động cơ.

3. Biến tần (Inverter)

Bộ biến tần (Inverter/VFD) giúp điều chỉnh tốc độ động cơ mượt mà, thực hiện khởi động/dừng mềm, giảm dòng khởi động, hạn chế sốc cơ khí và tiết kiệm điện năng đáng kể.

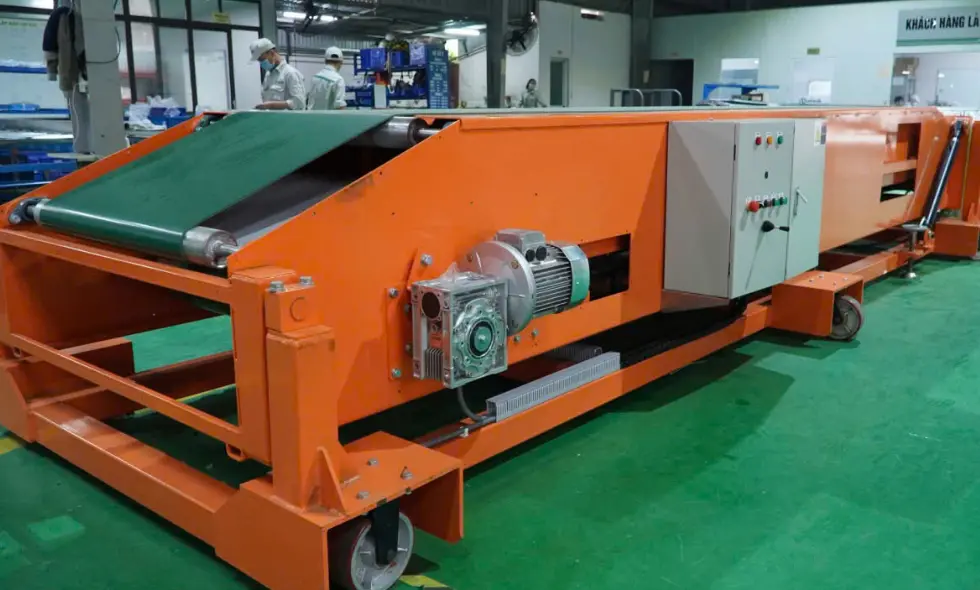

4. Động cơ và bộ truyền động

Tùy ứng dụng mà sử dụng động cơ AC, động cơ giảm tốc, Servo motor (độ chính xác cao), Stepper motor (định vị), Drum motor hoặc hộp giảm tốc kết hợp xích, nhông, đai.

5. Hệ thống cảm biến:

• Cảm biến quang & tiệm cận: Phát hiện, đếm, xác định vị trí sản phẩm hoặc kim loại.
• Cảm biến điện dung: Phát hiện vật liệu phi kim.
• Cảm biến tải trọng (Loadcell): Kiểm tra khối lượng kết hợp hệ thống cân.
• Encoder & Công tắc giới hạn: Đo tốc độ, xác định vị trí, giới hạn hành trình cơ cấu.

6. Thiết bị giao diện vận hành:

Gồm các nút nhấn Start/Stop, công tắc chuyển chế độ, nút dừng khẩn cấp (Emergency Stop), đèn báo, còi cảnh báo và màn hình cảm ứng HMI hoặc hệ thống SCADA.

Việc quan sát và tương tác với hệ thống được thực hiện thông qua các cấp độ giao diện trực quan:

• Màn hình HMI tại chỗ: Thường được lắp trên cửa tủ điện điều khiển, hiển thị thông số dòng điện động cơ, trạng thái chạy/dừng, cảnh báo lỗi chi tiết bằng mã lỗi và hỗ trợ chuyển đổi chế độ vận hành (Manual/Auto).
• Hệ thống SCADA phòng điều khiển trung tâm:
  • Mô phỏng toàn bộ sơ đồ công nghệ tuyến băng tải bằng hình ảnh động, hiển thị trực quan trạng thái từng thiết bị (màu xanh là chạy, màu đỏ là lỗi, màu xám là dừng).
  • Lưu trữ dữ liệu lịch sử (Data Logging, Trend, Alarm Logs) giúp kỹ sư dễ dàng truy xuất nguyên nhân sự cố.
  • Tích hợp nền tảng IIoT (Industrial Internet of Things) để giám sát thông số từ xa qua thiết bị di động hoặc máy tính bảng.

Nguyên lý hoạt động của hệ thống điều khiển băng tải

Nguyên lý vận hành dựa trên vòng lặp kín:

1. Nhận lệnh: Người vận hành nhấn nút Start hoặc hệ thống tự kích hoạt.
2. Xử lý: PLC kiểm tra các điều kiện an toàn (nút dừng khẩn cấp có mở không? Động cơ có quá tải không?).
3. Điều khiển: PLC truyền tín hiệu đến biến tần/contactor để khởi động động cơ.
4. Phản hồi: Các cảm biến liên tục cập nhật trạng thái (vị trí sản phẩm, tốc độ) về PLC để đưa ra các lệnh điều chỉnh tương ứng (như giảm tốc khi băng tải trước bị đầy).
5. Dừng: Khi có lệnh dừng hoặc lỗi, hệ thống thực hiện quy trình dừng an toàn, đảm bảo sản phẩm không bị dồn ứ.


Các phương thức điều khiển băng tải phổ biến



• Điều khiển bằng nút nhấn & Contactor: Phù hợp cho băng tải đơn giản, chạy một tốc độ cố định, khởi động trực tiếp (DOL).
• Điều khiển bằng biến tần: Giúp điều chỉnh tốc độ linh hoạt, khởi động/dừng mềm, bảo vệ động cơ tối ưu.
• Điều khiển bằng PLC + HMI: Cho phép tự động hóa quy trình, lập trình logic phức tạp, hiển thị cảnh báo, mã lỗi và cài đặt thông số trực quan.
• Điều khiển từ xa (SCADA / Mạng công nghiệp): Kết nối Ethernet, Modbus RTU/TCP để giám sát toàn bộ dây chuyền từ phòng điều khiển trung tâm.



Phân loại hệ thống điều khiển theo mức độ tự động hóa



• Hệ thống thủ công: Vận hành hoàn toàn bằng tay thông qua nút nhấn cơ học đơn giản.
• Hệ thống bán tự động: Kết hợp tự động hóa một số công đoạn lặp lại với sự giám sát của con người.
• Hệ thống tự động: Điều khiển trung tâm bằng PLC kết hợp cảm biến, tự động hóa toàn bộ chu trình vận chuyển và phân loại.
• Hệ thống thông minh (Smart Factory): Tích hợp PLC, HMI, SCADA, kết nối hệ thống MES/ERP, thu thập dữ liệu lớn phục vụ nhà máy thông minh.



Điều khiển băng tải theo từng loại băng tải



• Băng tải đai (Belt Conveyor): Kiểm soát động cơ, tốc độ, cảm biến sản phẩm và cơ cấu chống lệch băng.
• Băng tải con lăn (Roller Conveyor): Điều khiển động cơ con lăn theo từng vùng (Zone), ứng dụng công nghệ Zero Pressure Accumulation (ZPA) để tích lũy sản phẩm không va chạm.
• Băng tải xích & Băng tải lưới: Kiểm soát tốc độ, giám sát quá tải và tích hợp hệ thống gia nhiệt đối với băng tải sấy/nung.
• Băng tải nâng hạ & Nghiêng: Điều khiển động cơ nâng, kiểm soát phanh an toàn, chống trượt sản phẩm và giới hạn hành trình.



Quy trình 10 bước thiết kế hệ thống điều khiển băng tải

1. Khảo sát yêu cầu: Xác định loại sản phẩm, kích thước, khối lượng, năng suất, môi trường.
2. Xác định phương án điều khiển: Thủ công, bán tự động hay tự động hoàn toàn.
3. Lựa chọn cảm biến: Số lượng, vị trí và chủng loại phù hợp.
4. Lựa chọn động cơ: Công suất, mô-men xoắn, tỷ số truyền.
5. Lựa chọn biến tần: Dựa trên đặc tính tải và công suất động cơ.
6. Lựa chọn PLC: Dung lượng bộ nhớ, số lượng ngõ vào/ra (I/O) và cổng truyền thông.
7. Thiết kế tủ điện: Phân chia mạch động lực và mạch điều khiển, bố trí tản nhiệt.
8. Lập trình PLC: Viết mã lệnh logic điều khiển, liên động và xử lý lỗi.
9. Lập trình HMI: Thiết kế giao diện đồ họa thân thiện với người dùng.
10. Chạy thử và nghiệm thu: Kiểm tra không tải, có tải, kiểm tra dừng khẩn cấp và các điều kiện an toàn trước khi bàn giao.


Những lưu ý quan trọng khi thiết kế và lắp đặt



• Luôn dự phòng khả năng mở rộng I/O cho PLC thay vì chỉ tính toán vừa đủ số lượng hiện tại.
• Lựa chọn biến tần dựa trên đặc tính tải thực tế, không chỉ dựa vào công suất động cơ.
• Bố trí cảm biến ở vị trí tối ưu, tránh điểm mù và nhiễu quang học.
• Phân tách hợp lý giữa mạch động lực và mạch điều khiển để chống nhiễu điện từ.
• Đảm bảo hệ thống nối đất an toàn và thiết kế mạch dừng khẩn cấp đạt chuẩn.



Lựa chọn hệ thống điều khiển theo nhu cầu sử dụng



• Băng tải đơn giản: Dùng nút nhấn, contactor, rơ-le nhiệt.
• Băng tải cần thay đổi tốc độ: Dùng biến tần kết hợp motor giảm tốc và biến trở/HMI.
• Băng tải phát hiện sản phẩm: Dùng cảm biến + PLC + biến tần.
• Hệ thống nhiều băng tải liên động: Dùng PLC, HMI, cảm biến, biến tần và mạng truyền thông công nghiệp.
• Dây chuyền tự động hóa cao: Tích hợp đầy đủ PLC, HMI, SCADA, Servo, Robot, AGV/AMR và hệ thống quản lý sản xuất MES/WMS.



Các yếu tố ảnh hưởng đến việc lựa chọn hệ thống



• Năng suất yêu cầu (sản phẩm/giờ, tốc độ).
• Đặc tính sản phẩm (kích thước, khối lượng, độ dễ vỡ).
• Môi trường làm việc (bụi bẩn, độ ẩm, nhiệt độ, hóa chất, yêu cầu phòng sạch).
• Mức độ tự động hóa mong muốn của nhà máy.
• Ngân sách đầu tư tổng thể cho thiết bị và lắp đặt.



Những lỗi thường gặp và cách khắc phục



• Băng tải không chạy: Kiểm tra nguồn điện, aptomat, nút dừng khẩn cấp, trạng thái lỗi biến tần hoặc tín hiệu PLC.
• Motor chạy nhưng băng tải đứng yên: Kiểm tra đứt xích/đai truyền động, trượt khớp nối hoặc kẹt cơ khí.
• Băng tải chạy không ổn định: Do cài đặt tham số biến tần chưa chuẩn, nguồn điện chập chờn hoặc tải thay đổi đột ngột.
• Cảm biến không nhận sản phẩm: Do lệch vị trí, bám bụi bẩn, khoảng cách không phù hợp hoặc đứt dây tín hiệu.
• Hệ thống báo lỗi liên tục: Do lỗi cấu hình thông số, quá tải cơ khí hoặc sự cố truyền thông mạng.



Bảo trì hệ thống điều khiển băng tải



• Kiểm tra hàng ngày: Tình trạng nguồn điện, đèn báo, nút nhấn, cảm biến và tiếng ồn bất thường từ động cơ.
• Kiểm tra định kỳ: Vệ sinh tủ điện, siết lại đầu cosse dây điện, kiểm tra quạt làm mát tủ, thông số biến tần và thiết bị bảo vệ.
• Sao lưu dữ liệu: Thường xuyên backup chương trình PLC, cấu hình HMI, thông số biến tần và lưu trữ bản vẽ điện hoàn công.



Chi phí hệ thống điều khiển băng tải



• Thành phần chi phí: Tủ điện, PLC, HMI, biến tần, cảm biến, thiết bị đóng cắt, chi phí lập trình, lắp đặt, chạy thử và đào tạo vận hành.
• Yếu tố làm thay đổi chi phí: Số lượng băng tải, số lượng motor, cảm biến, cấp độ tự động hóa và các yêu cầu truyền thông nâng cao.
• Lưu ý khi báo giá: Cần cung cấp đầy đủ bản vẽ layout, kích thước, tải trọng, tốc độ, năng suất và yêu cầu công nghệ cụ thể cho đơn vị cung cấp.



Ứng dụng thực tế của hệ thống điều khiển băng tải



• Ngành sản xuất công nghiệp & Cơ khí chế tạo.
• Logistics, kho vận, trung tâm phân phối & thương mại điện tử.
• Ngành thực phẩm, đồ uống, dược phẩm (yêu cầu vệ sinh nghiêm ngặt).
• Ngành điện tử, ô tô, bao bì và các dây chuyền lắp ráp tự động hóa cao.



Một số giải pháp điều khiển tiêu biểu



• Giải pháp 1 (Đơn giản): Nút nhấn --> Contactor --> Motor giảm tốc --> Băng tải (Tốc độ cố định).
• Giải pháp 2 (Điều chỉnh tốc độ): HMI/Biến trở --> Biến tần --> Motor --> Băng tải.
• Giải pháp 3 (Tự động hóa theo cảm biến): Cảm biến --> PLC --> Biến tần --> Motor (Đếm sản phẩm, phân loại).
• Giải pháp 4 (Hệ thống nhiều băng tải): Cảm biến + HMI --> PLC --> Nhiều biến tần --> Liên động dây chuyền.
• Giải pháp 5 (Hệ thống thông minh): Cảm biến --> PLC --> HMI/SCADA --> VFD/Servo --> Băng tải tích hợp Robot/AGV/AMR.



Câu hỏi thường gặp (FAQ)

1. Băng tải có bắt buộc phải sử dụng PLC không?

• Trả lời: Không bắt buộc. Băng tải đơn giản chạy 1 tốc độ chỉ cần dùng mạch contactor/relay. PLC chỉ thực sự cần thiết khi hệ thống có nhiều cảm biến, yêu cầu liên động, đếm sản phẩm hoặc tự động hóa cao.

2. Hệ thống băng tải có thể kết nối với robot không?

• Trả lời: Có. PLC sẽ trao đổi tín hiệu I/O hoặc qua mạng truyền thông công nghiệp để đồng bộ chu trình làm việc chính xác giữa băng tải và cánh tay robot.

3. Làm thế nào để tăng độ an toàn cho băng tải?

• Trả lời: Kết hợp sử dụng nút dừng khẩn cấp, công tắc dây kéo, bảo vệ quá tải động cơ, các cảm biến an toàn và cơ chế liên động mạch điện chặt chẽ.



Lời kết

Trong bối cảnh công nghiệp 4.0 và xu hướng tự động hóa không ngừng phát triển, hệ thống điều khiển đã vượt qua giới hạn của một thiết bị phụ trợ để trở thành trái tim vận hành của toàn bộ dây chuyền sản xuất. Việc đầu tư bài bản, thiết kế tối ưu và lựa chọn đúng cấp độ điều khiển cho hệ thống băng tải không chỉ giúp doanh nghiệp giải quyết bài toán tối ưu hóa năng suất, tiết kiệm chi phí nhân công mà còn đảm bảo an toàn tuyệt đối cho người lao động và thiết bị.

Một hệ thống băng tải hoạt động thông minh, nhịp nhàng và chính xác chính là nền tảng vững chắc giúp các nhà máy nâng cao năng lực cạnh tranh, hướng tới mô hình sản xuất hiện đại, linh hoạt và bền vững trong tương lai.
