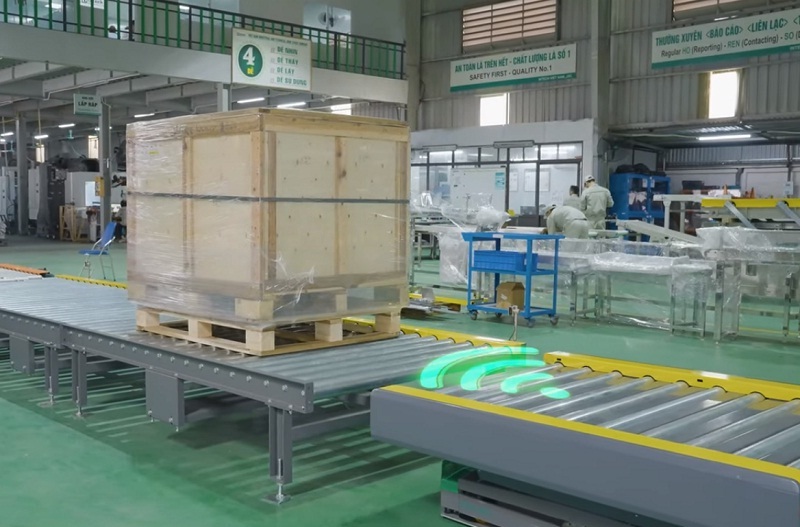

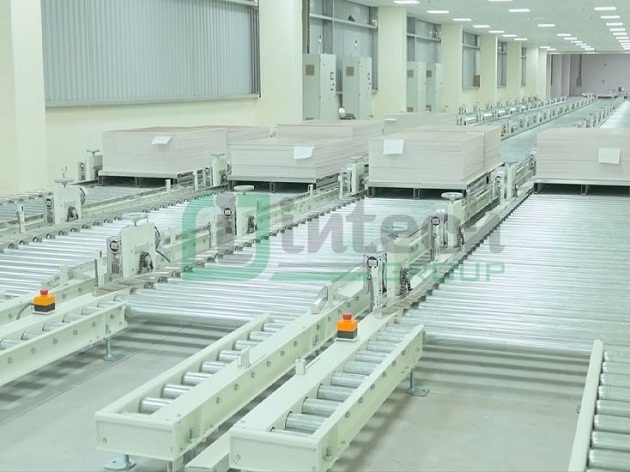

Băng tải con lăn pallet

Hệ thống băng tải con lăn pallet đóng vai trò là xương sống trong việc tự động hóa khâu vận chuyển, lưu trữ và luân chuyển hàng hóa nặng tại các nhà máy, trung tâm logistics và kho thông minh. Với khả năng chịu tải trọng lớn và hoạt động bền bỉ, thiết bị này giúp doanh nghiệp tối ưu hóa quy trình sản xuất và tiết kiệm chi phí nhân công đáng kể.


Băng tải con lăn pallet là gì?

Băng tải con lăn pallet là một hệ thống thiết bị cơ khí công nghiệp được thiết kế đặc biệt để chuyên chở, di chuyển và lưu trữ các loại pallet hàng hóa có trọng lượng từ trung bình đến rất nặng.


• Đối tượng vận chuyển: Các loại pallet nhựa, pallet gỗ, pallet thép hoặc các loại pallet chuyên dụng.
• Phương thức vận chuyển (tùy nhu cầu): Sức người, trọng lực, động cơ truyền động, xích truyền động hoặc roller motor.



Đặc điểm nổi bật:



• Khả năng chịu tải lớn.
• Vận chuyển pallet ổn định trên quãng đường dài.
• Có thể thiết kế theo đường thẳng, góc chuyển hướng hoặc tích hợp nhiều công đoạn.
• Có khả năng tự động hóa quá trình vận chuyển, phù hợp với hệ thống kho thông minh và dây chuyền sản xuất hiện đại.



Băng tải con lăn pallet khác gì băng tải con lăn thông thường?

Hệ thống này khác biệt so với băng tải con lăn thông thường ở các yếu tố: Tải trọng, kích thước con lăn, khoảng cách giữa các con lăn, kết cấu khung, hệ thống truyền động, khả năng tích hợp cảm biến/tự động hóa và đối tượng vận chuyển chuyên dụng.

Cấu tạo kỹ thuật và thông số chuẩn

Một hệ thống băng tải con lăn pallet đạt chuẩn công nghiệp nặng bao gồm các bộ phận chính:

• Khung băng tải: Thường làm bằng thép sơn tĩnh điện, thép mạ kẽm hoặc Inox 304 (đối với môi trường thực phẩm, hóa chất). Kết cấu vững chắc chịu được tải trọng và chống rung lắc tối đa.
• Hệ thống con lăn:  Đường kính lớn hơn băng tải thông thường, dao động từ φ60mm, φ89mm đến φ114 mm tùy theo tải trọng. Trục con lăn làm bằng thép cường độ cao, tích hợp ổ bi chịu lực lớn.
• Hệ thống truyền động (với dòng chủ động): Động cơ giảm tốc công suất từ 0.75kW trở lên tùy chiều dài tuyến, kết hợp hệ thống nhông xích và vỏ che bảo vệ an toàn.

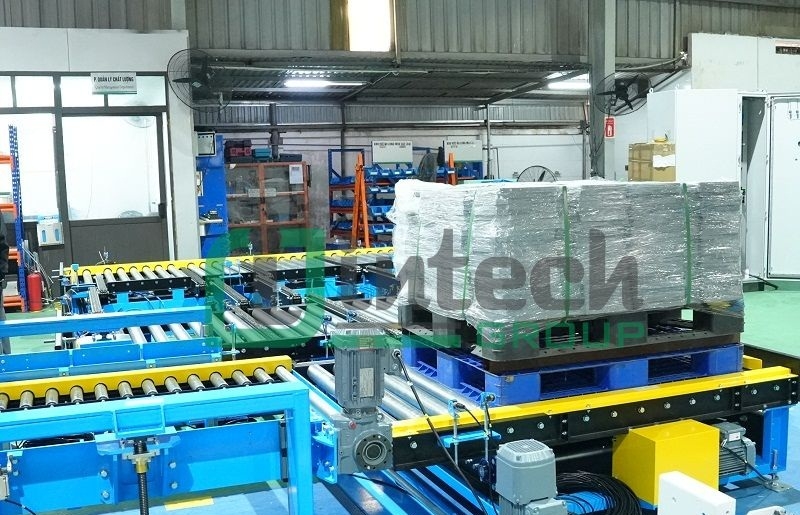

• Thiết bị phụ trợ: Cảm biến quang điện định vị pallet, cơ cấu chặn, cơ cấu xoay pallet hoặc xe chuyển hướng góc vuông.



Nguyên lý hoạt động cơ bản:

Hàng hóa được đặt cố định trên pallet và di chuyển nhờ hệ thống con lăn quay tròn. Lực chuyển động có thể đến từ trọng lực (băng tải dốc) hoặc động cơ điện kết hợp xích/dây đai (băng tải chủ động).


Thông số kỹ thuật hệ thống:



• Tải trọng pallet: Trọng lượng tối đa mỗi pallet (thường từ 500kg - 2000kg+) để tính độ dày ống và công suất motor.
• Kích thước pallet: Chiều dài x chiều rộng (VD: 1200 x 1000mm) để quyết định chiều rộng băng tải.
• Thông số con lăn:
  • Đường kính (φ): Phổ biến từ φ60mm đến φ114 mm (tải càng nặng đường kính càng lớn).
  • Độ dày ống: Từ 3mm đến 4.5mm để chống biến dạng.
  • Bước con lăn (Khoảng cách tâm): Phải đảm bảo đáy pallet luôn gối lên  ít nhất 3 con lăn cùng lúc.
  • Vật liệu: Thép mạ kẽm, Inox 304, hoặc bọc cao su chống ồn.
•  Chiều rộng băng tải: Bằng chiều rộng pallet cộng thêm 50mm - 100mm khoảng hở an toàn.
• Chiều cao làm việc: Thường từ 400mm - 500mm so với mặt đất (có chân tăng chỉnh).
• Tốc độ: Khoảng 0.1 - 0.4 m/s để di chuyển mượt mà, không xô lệch hàng.
• Truyền động: Xích đôi hoặc đai để đảm bảo momen xoắn cho tải nặng.
• Động cơ: Công suất từ 0.37kW - 0.75kW, kết hợp biến tần khởi động/dừng êm.
• Thiết bị phụ trợ: Cảm biến quang, xilanh chặn để định vị pallet và PLC điều khiển tự động.



Phân loại băng tải con lăn pallet

Tùy thuộc vào nhu cầu vận hành, không gian và chi phí đầu tư, băng tải được chia thành các dạng chính:


1. Băng tải con lăn tự do



• Đặc điểm: Không dùng động cơ, lợi dụng trọng lực bằng cách đặt nghiêng một góc nhỏ (thường từ 1% - 3%).
• Ứng dụng: Thường dùng cho các đoạn đường chuyền ngắn, khu vực đệm chờ, hoặc khu vực dốc xuống để tiết kiệm năng lượng tối đa.



2. Băng tải con lăn truyền động



• Phân loại theo cơ cấu truyền động:
  • Truyền động bằng xích (Chain Driven): Phổ biến nhất cho pallet nặng, sử dụng xích đôi hoặc xích đơn để truyền lực khỏe và bền bỉ.
  • Truyền động bằng dây đai (Belt Driven): Dùng cho pallet tải trọng nhẹ hoặc trung bình, vận hành êm ái hơn.
  • Truyền động bằng con lăn motor (Motorized Roller/MDR): Giải pháp hiện đại, điều khiển linh hoạt từng vùng (zone).
• Ứng dụng: Dùng cho các tuyến đường dài, di chuyển tự động hoàn toàn giữa các dây chuyền sản xuất và kho tự động (AS/RS).



3. Băng tải con lăn tích lũy

Đặc điểm: Cho phép dừng các pallet tại các điểm nhất định mà không làm gián đoạn chuyển động của toàn bộ tuyến băng tải hoặc gây va đập giữa các pallet với nhau.


Ưu điểm và nhược điểm của hệ thống



1. Ưu điểm nổi bật:



• Khả năng chịu tải cực lớn: Có thể vận chuyển các pallet hàng nặng từ vài trăm kg đến hơn 1.5 - 2 tấn/pallet.
• Độ bền cao, vận hành bền bỉ: Thiết kế công nghiệp nặng giúp hệ thống hoạt động liên tục 24/7 trong môi trường khắc nghiệt.

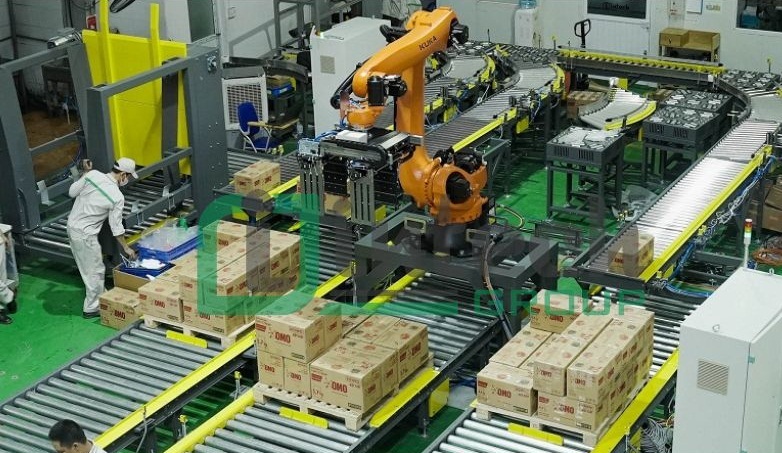

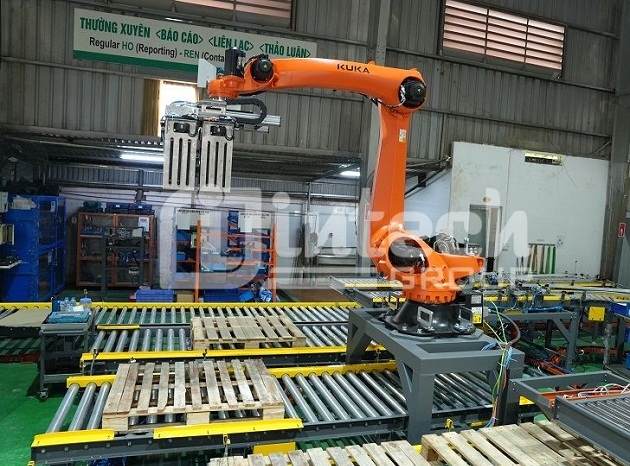

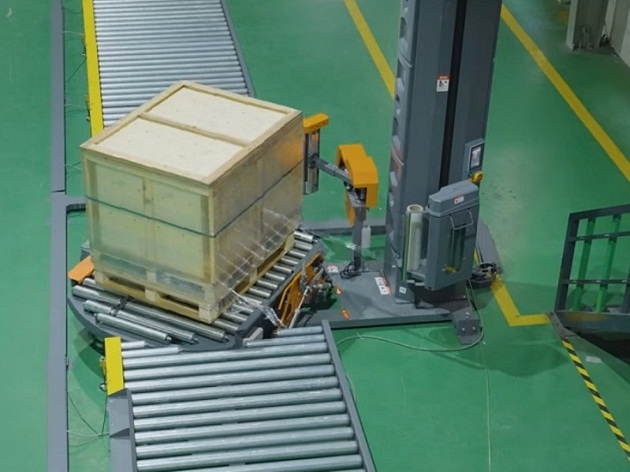

• Dễ dàng tích hợp: Kết hợp hoàn hảo với xe tự hành AGV/AMR, robot gắp hàng, hệ thống quấn màng pallet và kho thông minh AS/RS.
• An toàn và tối ưu diện tích: Giảm thiểu rủi ro hư hỏng hàng hóa do va quệt so với việc dùng xe nâng truyền thống chạy liên tục trong khu vực hẹp.



2. Nhược điểm và hạn chế



• Chi phí đầu tư ban đầu cao: Đòi hỏi thiết bị đạt chuẩn kỹ thuật khắt khe.
• Yêu cầu kỹ thuật lắp đặt: Mặt bằng nhà xưởng phải phẳng, công tác căn chỉnh con lăn phải chính xác để tránh kẹt pallet hoặc lệch băng tải.
• Tính linh hoạt tuyến tính: Khó thay đổi đường đi nhanh chóng như xe nâng nếu nhà xưởng thay đổi layout đột ngột.



Ứng dụng thực tế



• Kho hàng & Trung tâm logistics: Nhập/xuất kho, tập kết hàng, phân luồng pallet.
• Nhà máy sản xuất: Đưa nguyên vật liệu, vận chuyển thành phẩm và kết nối các dây chuyền cơ khí, ô tô, thực phẩm, đồ uống.
• Kho tự động AS/RS: Đóng vai trò là mắt xích chủ chốt kết nối khu vực lưu trữ với hệ thống máy xếp dỡ.



Các lỗi thường gặp và cách xử lý đúng cách



• Lỗi pallet không di chuyển: Kiểm tra nguồn động cơ, đứt/tuột xích, kẹt con lăn hoặc lỗi cảm biến.
• Pallet di chuyển không ổn định: Điều chỉnh khoảng cách con lăn, thay thế con lăn mòn hoặc kiểm tra đáy pallet.
• Xích phát tiếng ồn: Bổ sung bôi trơn, điều chỉnh độ căng xích hoặc kiểm tra độ mòn nhông.
• Động cơ quá nóng: Giảm tải, chọn lại công suất phù hợp hoặc kiểm tra hộp giảm tốc.



Giải pháp băng tải con lăn pallet từ Intech Group

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp tối ưu hóa quy trình vận chuyển và lưu trữ hàng hóa nặng, Intech Group chính là đối tác uy tín hàng đầu chuyên cung cấp, thiết kế và lắp đặt hệ thống băng tải con lăn chất lượng cao.

Intech Group cam kết mang đến những hệ thống băng tải vận chuyển pallet đạt chuẩn kỹ thuật khắt khe, vận hành bền bỉ 24/7, khả năng chịu tải trọng lớn và dễ dàng tích hợp vào các kho thông minh AS/RS hay dây chuyền sản xuất hiện đại.

Hãy liên hệ ngay với Intech Group hôm nay để được đội ngũ kỹ sư giàu kinh nghiệm tư vấn giải pháp thiết kế riêng biệt, giúp doanh nghiệp nâng tầm hiệu suất và tiết kiệm tối đa chi phí vận hành!
