Băng tải đóng gói là gì? Cấu tạo, Phân loại và Ứng dụng

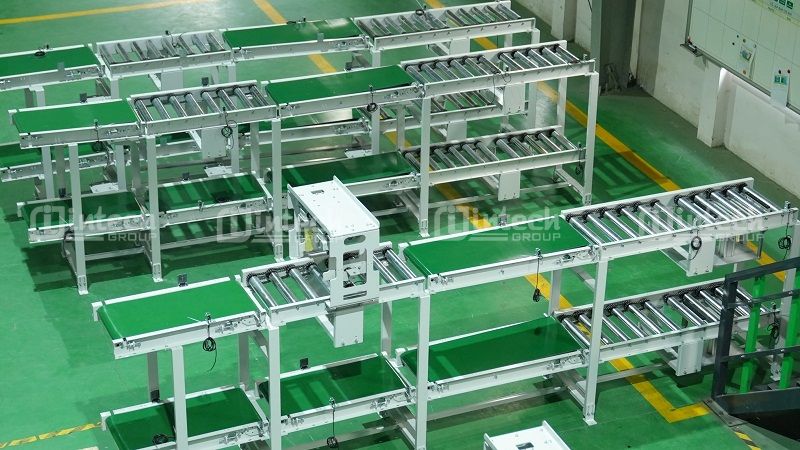

Băng tải đóng gói là gì?

Băng tải đóng gói là hệ thống thiết bị cơ khí chuyên dụng dùng để vận chuyển sản phẩm, thùng carton, bao bì hoặc kiện hàng di chuyển liên tục qua các trạm thao tác đóng gói (như cân trọng lượng, dán thùng, đóng đai, quấn màng, dán nhãn).


Cấu tạo và nguyên lý hoạt động cơ bản

Một hệ thống băng tải đóng gói tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Khung băng tải: Thường được gia công từ các vật liệu bền bỉ như Inox 304 (chống gỉ sét, đạt chuẩn vệ sinh cho ngành thực phẩm, dược phẩm), thép sơn tĩnh điện hoặc nhôm định hình. Khung chịu trách nhiệm nâng đỡ toàn bộ hệ thống và đảm bảo độ vững chắc khi vận hành.
• Mặt băng tải: Tùy thuộc vào loại hàng hóa mà mặt băng tải sẽ được thiết kế khác nhau, phổ biến gồm dây đai PVC/PU, hệ thống con lăn tự do/chủ động, hoặc băng tải xích nhựa.
• Hệ thống truyền động: Bao gồm động cơ giảm tốc (motor), biến tần giúp điều chỉnh tốc độ linh hoạt, hệ thống tang trống (rulo) chủ động và bị động.
• Hệ thống điều khiển: Tủ điện trung tâm, cảm biến quang (sensor) nhận diện sản phẩm, các nút dừng khẩn cấp đảm bảo an toàn trong quá trình vận hành.



- Nguyên lý hoạt động:

Khi hệ thống được khởi động, động cơ truyền lực kéo làm cho mặt băng tải hoặc các con lăn chuyển động đều đặn. Sản phẩm được đưa lên băng tải và di chuyển qua các trạm đóng gói. Nhờ hệ thống cảm biến thông minh, băng tải có thể tự động dừng lại ở các vị trí thao tác hoặc chạy liên tục với tốc độ được đồng bộ hóa với toàn bộ dây chuyền nhà máy.


Thông số kỹ thuật của băng tải đóng gói sản phẩm

Dưới đây là các thông số kỹ thuật cốt lõi cần quan tâm khi thiết kế băng tải đóng gói:

• Kích thước:
  • Chiều rộng (W): Lớn hơn thùng hàng lớn nhất khoảng 50mm - 100mm (phổ biến từ 400mm - 1000mm).
  • Chiều dài (L): Phụ thuộc vào không gian và số lượng trạm thao tác.
  • Chiều cao (H): Tiêu chuẩn từ 750mm - 900mm (phù hợp tầm với của công nhân).
• Tải trọng: Trọng lượng hàng liên tục trên băng tải. Trọng lượng kiện hàng nặng nhất đặt tại một điểm (quan trọng với băng tải con lăn).
• Tốc độ: Thường từ 0.1 - 0.5 m/s (đối với thao tác thủ công kết hợp).
• Điều khiển: Bắt buộc tích hợp biến tần để điều chỉnh tốc độ linh hoạt theo nhịp sản xuất.
• Vật liệu chế tạo:
  • Khung: Thép sơn tĩnh điện (tiết kiệm), Inox 304 (thực phẩm, chống gỉ), hoặc nhôm định hình.
  • Mặt băng: Dây PVC/PU (hàng nhẹ) hoặc con lăn thép/inox (hàng nặng, thùng carton).
• Truyền động và điện: Động cơ giảm tốc (Motor) có công suất tương ứng với tải trọng. Tủ điện, cảm biến quang (nhận diện vị trí thùng hàng) và nút dừng khẩn cấp.
• Tiện ích tích hợp: Bàn thao tác hai bên, giá treo dụng cụ, đèn chiếu sáng hoặc đường khí nén.



Các loại băng tải đóng gói phổ biến hiện nay

Tùy vào đặc thù sản phẩm và mô hình nhà xưởng, doanh nghiệp có thể lựa chọn các dòng băng tải đóng gói sau:

1. Băng tải PVC/PU mặt phẳng

• Đặc điểm: Bề mặt dây đai làm bằng chất liệu PVC hoặc PU có độn nhám hoặc trơn, độ ma sát tốt, dẻo dai và chống bám dính.
• Ứng dụng: Rất phù hợp để đóng gói các sản phẩm có trọng lượng nhẹ đến trung bình như hộp bánh kẹo, mỹ phẩm, dược phẩm, linh kiện điện tử hoặc hàng tiêu dùng nhanh (FMCG).


2. Băng tải con lăn

• Đặc điểm: Gồm nhiều con lăn thép, inox hoặc nhựa được xếp song song với nhau. Có thể là con lăn tự do (dùng sức đẩy hoặc trọng lực) hoặc con lăn truyền động bằng xích/đai.
• Ứng dụng: Chuyên dùng để vận chuyển các loại thùng carton, kiện hàng nặng, thùng nhựa có đáy phẳng.

3. Băng tải kết hợp bàn thao tác

• Đặc điểm: Thiết kế thông minh với một băng tải chạy ở giữa, hai bên là bàn làm việc cho công nhân kèm theo các tiện ích gắn liền như giá treo tài liệu, đèn chiếu sáng, khay đựng phụ kiện (băng keo, dao cắt, kéo, xốp nổ).
• Ứng dụng: Là giải pháp kinh điển cho các kho hàng thương mại điện tử (Shopee, Lazada, Tiki, các đơn vị logistics) giúp thao tác đóng gói đơn hàng thủ công trở nên chuyên nghiệp và nhanh chóng hơn.


4. Băng tải góc vuông / Băng tải chuyển hướng

Băng tải chuyển hướng cho phép di chuyển sản phẩm góc 90 độ hoặc 180 độ trong không gian nhà xưởng có diện tích hạn chế hoặc cần đổi hướng dây chuyền.


Ứng dụng của băng tải trong dây chuyền đóng gói



• Vận chuyển sản phẩm đến vị trí miệng máy đóng gói.
• Tiếp nhận và di chuyển sản phẩm ngay sau khi hoàn tất đóng gói.
• Kết nối đồng bộ các dòng máy đóng gói tự động.
• Vận chuyển hộp và túi thành phẩm đi qua khu vực kiểm tra lỗi.
• Chuyển các kiện hàng vào máy dán thùng carton tự động.

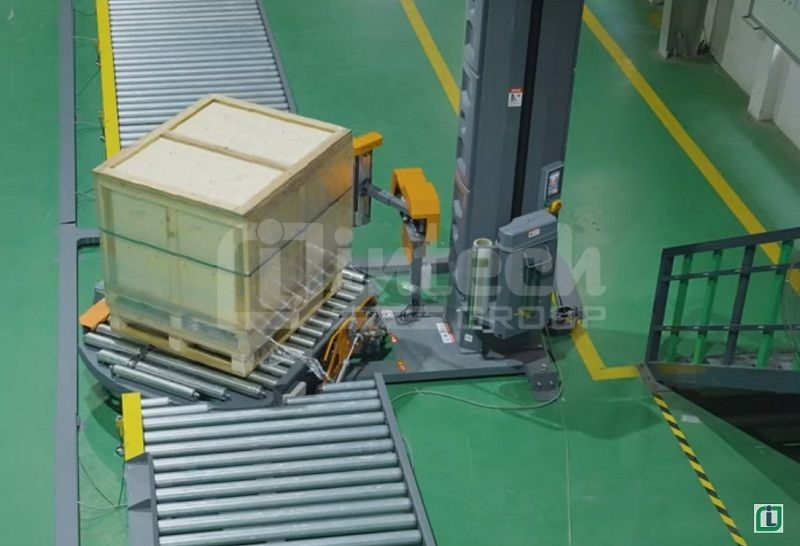

• Liên kết với máy đóng đai thùng và máy quấn màng pallet.
• Kết nối xuyên suốt từ khu vực sản xuất đến khu vực kho bãi, logistics.



Băng tải đóng gói được sử dụng trong những ngành nào?



• Thực phẩm: Vận chuyển túi, hộp, khay bánh kẹo, thực phẩm chế biến
• Đồ uống: Chuyển chai, lon, két nhựa và thùng đựng nước giải khát, bia
• Dược phẩm: Vận chuyển hộp thuốc, lọ thủy tinh, vỉ thuốc an toàn
• Điện tử: Di chuyển linh kiện điện tử, thiết bị và hộp sản phẩm tinh xảo
• Hàng tiêu dùng: Đóng gói mỹ phẩm, hóa chất gia dụng, đồ dùng cá nhân
• Bao bì: Vận chuyển các loại thùng carton, túi giấy, hộp bồi sóng
• Logistics: Phân loại và luân chuyển kiện hàng, thùng bưu phẩm
• Nông sản: Vận chuyển túi, khay hoặc thùng chứa nông sản sau thu hoạch



Lợi ích vượt trội khi đầu tư hệ thống băng tải đóng gói

Việc chuyển đổi từ quy trình đóng gói thủ công sang hệ thống băng tải tự động mang lại những giá trị sát sườn cho doanh nghiệp:

• Tăng năng suất rõ rệt: Tự động hóa khâu luân chuyển giúp đẩy nhanh tốc độ đóng gói lên gấp 2 - 3 lần, giải quyết nhanh các đơn hàng lớn vào giờ cao điểm.
• Tiết kiệm nhân công và chi phí vận hành: Giảm thiểu đáng kể số lượng lao động phổ thông chuyên làm công việc bốc vác, chuyển hàng thủ công giữa các công đoạn; từ đó tối ưu hóa chi phí nhân sự dài hạn cho doanh nghiệp.
• Đồng bộ hóa toàn bộ dây chuyền: Băng tải đóng gói dễ dàng kết nối và tích hợp đồng bộ với các máy móc tự động khác như máy dán thùng carton, máy đóng đai niềng, máy quấn màng pallet hay hệ thống cân kiểm tra trọng lượng.
• Đảm bảo an toàn lao động và bảo vệ hàng hóa: Hạn chế tối đa tình trạng rơi vỡ hàng hóa do va đập hoặc sai sót thao tác; đồng thời giảm các bệnh lý về cơ xương khớp cho công nhân do không phải mang vác nặng thường xuyên.



Tiêu chí quan trọng khi lựa chọn băng tải đóng gói

Để hệ thống băng tải phát huy tối đa công năng và tiết kiệm chi phí đầu tư, doanh nghiệp cần cân nhắc kỹ các yếu tố sau:

1. Đặc tính sản phẩm: Trọng lượng, kích thước, hình dáng và chất liệu bao bì (thùng carton, bao tải, hộp nhựa, màng co). Hàng nặng đòi hỏi khung thép chắc chắn và con lăn chịu lực, trong khi hàng nhẹ phù hợp với băng tải PVC.
2. Môi trường làm việc: Nhiệt độ, độ ẩm nhà xưởng. Ví dụ, ngành thực phẩm và thủy hải sản yêu cầu chất liệu Inox chống gỉ sét, dễ vệ sinh và chịu được nước.
3. Công suất và tốc độ yêu cầu: Cần xác định rõ lưu lượng sản phẩm cần xử lý trong một giờ hoặc một ngày để tính toán chiều dài, chiều rộng băng tải và công suất motor phù hợp.
4. Ngân sách đầu tư: Cân đối giữa chi phí đầu tư ban đầu và hiệu quả thu hồi vốn (ROI) mang lại trong tương lai gần.



Băng tải đóng gói tự động tích hợp những thiết bị nào?

Trong mô hình Smart Factory (Nhà máy thông minh) hiện đại, băng tải đóng gói thường được tích hợp đồng bộ với hệ thống các thiết bị tiên tiến:

• Máy đóng gói tự động (đứng/ngang).
• Máy in date / Máy dán nhãn tự động.
• Cân kiểm tra trọng lượng tự động (Checkweigher).
• Hệ thống Camera Vision kiểm tra lỗi bao bì.
• Robot gắp sản phẩm tự động (Delta/Scara Robot).
• Máy dựng thùng, máy dán thùng và máy đóng đai carton.
• Máy quấn màng pallet và Robot gắp xếp pallet (Palletizer).
• Xe tự hành AGV/AMR hỗ trợ vận chuyển đầu cuối.



Những lỗi thường gặp khi sử dụng băng tải đóng gói



• Băng tải bị lệch băng: Thường do lực căng hai bên không đều, sản phẩm rơi lệch tâm hoặc khung bị biến dạng. Cách khắc phục: Điều chỉnh lại bu-lông tăng đơ ở hai đầu tang trống.
• Băng tải bị trượt: Nguyên nhân do dây băng bị giãn, puly mòn hoặc lực căng quá lỏng so với tải trọng. Cách khắc phục: Vệ sinh puly và siết căng lại dây băng.
• Động cơ quá tải: Do lượng hàng vượt quá tải trọng thiết kế, ma sát quá lớn hoặc hộp giảm tốc gặp sự cố. Cách khắc phục: Kiểm tra lại tải trọng vận chuyển và cài đặt lại thông số biến tần.
• Sản phẩm bị đổ hoặc xê dịch: Do tốc độ băng tải quá cao hoặc khoảng cách sản phẩm không hợp lý. Cách khắc phục: Giảm tốc độ truyền động và lắp đặt thêm thanh dẫn hướng hai bên.
• Cảm biến nhận sai sản phẩm: Do vị trí lắp đặt cảm biến chưa chuẩn, góc quét bị khuất hoặc ảnh hưởng bởi ánh sáng môi trường. Cách khắc phục: Hiệu chỉnh lại vị trí và khoảng cách của mắt cảm biến quang.



Hướng dẫn bảo trì băng tải đóng gói



• Kiểm tra dây băng: Định kỳ kiểm tra độ mòn, vết nứt rách bề mặt và độ căng của dây băng.
• Kiểm tra puly và con lăn: Đảm bảo các con lăn quay trơn tru, không bị kẹt vòng bi hoặc bám dính dị vật.
• Kiểm tra động cơ – hộp giảm tốc: Theo dõi nhiệt độ động cơ khi vận hành, bổ sung dầu bôi trơn cho hộp giảm tốc theo định kỳ.
• Kiểm tra hệ thống điện: Rà soát các đầu nối dây điện, thiết bị đóng cắt và tình trạng hoạt động của biến tần, PLC.
• Kiểm tra cảm biến: Vệ sinh bề mặt mắt cảm biến bụi bẩn để đảm bảo độ nhạy thu phát tín hiệu.



Chi phí băng tải đóng gói bao nhiêu?

Chi phí đầu tư hệ thống băng tải đóng gói không có một mức giá cố định mà thay đổi linh hoạt phụ thuộc hoàn toàn vào yêu cầu kỹ thuật thực tế của doanh nghiệp. Các yếu tố quyết định giá thành bao gồm:

• Kích thước tổng thể (chiều dài, chiều rộng, chiều cao).
• Loại dây băng sử dụng (PVC, PU, modular belt...).
• Vật liệu khung sườn (thép sơn tĩnh điện, inox 304...).
• Công suất động cơ và thương hiệu hộp giảm tốc.
• Mức độ thông minh của hệ thống điều khiển (Biến tần, PLC, cảm biến...).
• Số lượng tuyến băng tải và yêu cầu thiết kế tích hợp riêng biệt.

Để nhận được báo giá chính xác và tối ưu nhất cho nhà máy của mình, quý doanh nghiệp nên cung cấp rõ thông số kích thước sản phẩm, năng suất mong muốn cùng bản vẽ mặt bằng nhà xưởng để được tư vấn cấu hình phù hợp.
