Cẩm nang chi tiết về thiết kế băng tải con lăn

Phân loại băng tải con lăn: Sự lựa chọn tối ưu cho từng nhu cầu

• Băng tải con lăn trọng lực: Hoạt động dựa trên lực trọng trường. Hệ thống được đặt nghiêng một góc nhỏ hoặc hàng hóa được đẩy bằng tay. Đây là giải pháp tiết kiệm năng lượng nhất, phù hợp cho việc vận chuyển trong kho hàng, khu vực đóng gói.

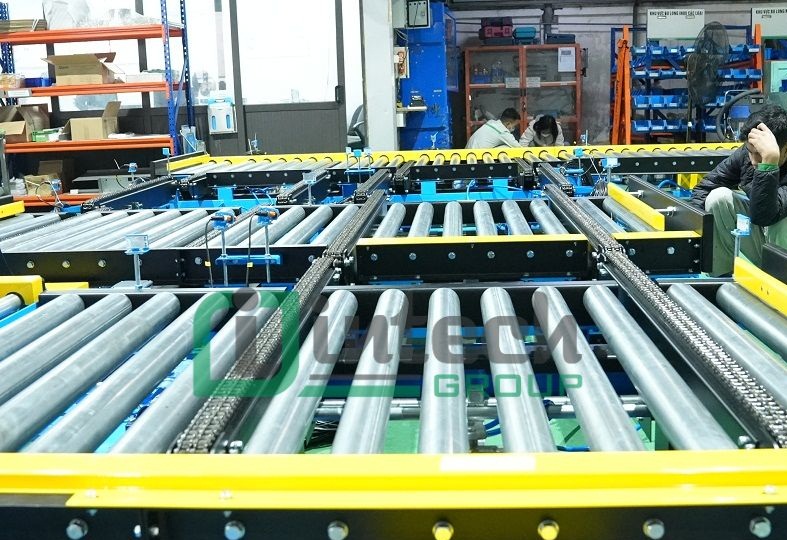

• Băng tải con lăn truyền động: Sử dụng động cơ điện, hệ thống này cho phép kiểm soát tốc độ chính xác, vận chuyển hàng hóa trên quãng đường dài hoặc lên dốc. Cơ cấu truyền động xích, truyền động đai hoặc trực tiếp thông qua con lăn có motor bên trong (Motorized Roller).

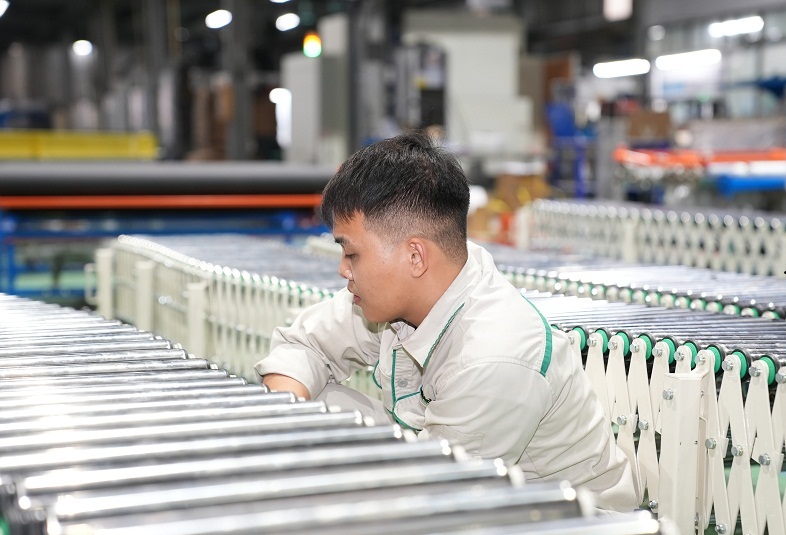

• Băng tải con lăn xếp: Thiết kế dạng dích dắc, có thể kéo giãn, uốn cong. Đây là "trợ thủ" đắc lực trong việc bốc xếp hàng hóa trực tiếp từ xe tải vào kho.



Quy trình thiết kế kỹ thuật chuyên sâu

• Đặc tính sản phẩm: Trọng lượng, kích thước (Dài x Rộng x Cao), vật liệu bao bì (carton, nhựa, kim loại).
• Môi trường: Độ ẩm, nhiệt độ, các yếu tố ăn mòn (yêu cầu vật liệu inox 304 cho thực phẩm/dược phẩm).
• Năng suất: Tốc độ vận chuyển (m/phút) và lưu lượng (sản phẩm/giờ).

• Đường kính (D): Thường dao động từ 38mm đến 89mm. Tải trọng càng lớn, đường kính con lăn phải càng tăng để tránh biến dạng trục.
• Bước con lăn (P): Đây là thông số quan trọng nhất. Nguyên tắc vàng: Chiều dài đáy sản phẩm (L_sp) phải lớn hơn ít nhất 3 lần bước con lăn (P). Nếu L_sp < 3P, hàng hóa sẽ bị rơi hoặc kẹt vào khoảng trống giữa các con lăn.
• Vật liệu: Thép mạ kẽm (phổ biến), Inox 304 (chống gỉ), Nhôm (nhẹ), hoặc bọc nhựa/cao su để tăng độ ma sát và giảm tiếng ồn.

• Kết cấu: Sử dụng thép định hình (U, C) hoặc nhôm hệ công nghiệp. Khung cần được gia cố bằng các thanh giằng ngang để chống vặn xoắn.
• Chân trụ: Cần thiết kế dạng tăng đưa (chỉnh độ cao) để thích ứng với mặt sàn nhà xưởng và tạo độ dốc hợp lý cho hệ thống trọng lực.

• Tính toán công suất động cơ: Dựa trên tổng trọng lượng hàng hóa trên băng tải, hệ số ma sát vòng bi và tốc độ vận hành để chọn Motor và hộp giảm tốc phù hợp.
• Thiết kế hệ thống điều khiển
  • Điều khiển cơ bản: Nút nhấn ON/OFF, Contactor, Rơ-le nhiệt.
  • Biến tần: Giúp khởi động mềm, điều chỉnh tốc độ linh hoạt và tiết kiệm điện năng.
  • Hệ thống PLC & Cảm biến: Kết hợp cảm biến quang, cảm biến tiệm cận, encoder để kiểm soát băng tải theo từng vùng (zone control), thực hiện chức năng tích lũy không áp suất
• Thiết kế an toàn và Ergonomics
  • An toàn cơ khí: Che chắn hoàn toàn các vị trí truyền động xích, đai; bố trí nút dừng khẩn cấp (Emergency Stop) dọc tuyến.
  • Ergonomics (Công thái học): Thiết kế chiều cao khung phù hợp với tầm với của người vận hành, giảm thiểu tiếng ồn và độ rung khi vận hành.



Thiết kế băng tải con lăn theo từng loại ứng dụng

• Vận chuyển thùng carton: Ưu tiên bề mặt con lăn nhẵn, tính pitch dựa theo chiều dài đáy thùng để tránh kẹt.
• Băng tải Pallet: Yêu cầu đường kính con lăn lớn (φ60 - φ89mm hoặc hơn), trục dày, khung thép hộp kết cấu nặng, tích hợp cơ cấu chặn khí nén.
• Kho logistics tự động: Tích hợp cảm biến quang, đọc mã vạch, PLC và phân chia zone thông minh.
• Ngành thực phẩm: Sử dụng hoàn toàn vật liệu Inox 304, thiết kế kín, dễ xịt rửa vệ sinh.
• Băng tải cong: Sử dụng con lăn côn hoặc phân tách tốc độ để đảm bảo hàng không bị văng lệch hướng khi chuyển hướng.

Các lưu ý quan trọng khi lắp đặt và vận hành

• Độ đồng phẳng: Sai số về độ cao giữa các con lăn là kẻ thù số 1 gây lệch hướng hàng hóa. Cần sử dụng máy thủy bình để căn chỉnh độ phẳng tuyệt đối.
• An toàn: Mọi cơ cấu truyền động hở (xích, đai) phải được che chắn bằng tấm chắn để bảo vệ nhân viên vận hành.
• Bảo trì: Thiết lập lịch trình tra dầu mỡ định kỳ cho vòng bi. Vòng bi bị khô sẽ làm tăng đáng kể tải trọng động cơ, dẫn đến tiêu tốn điện năng và nhanh hư hỏng.

Tóm lại
