Cấu tạo và nguyên lý hoạt động của băng tải con lăn

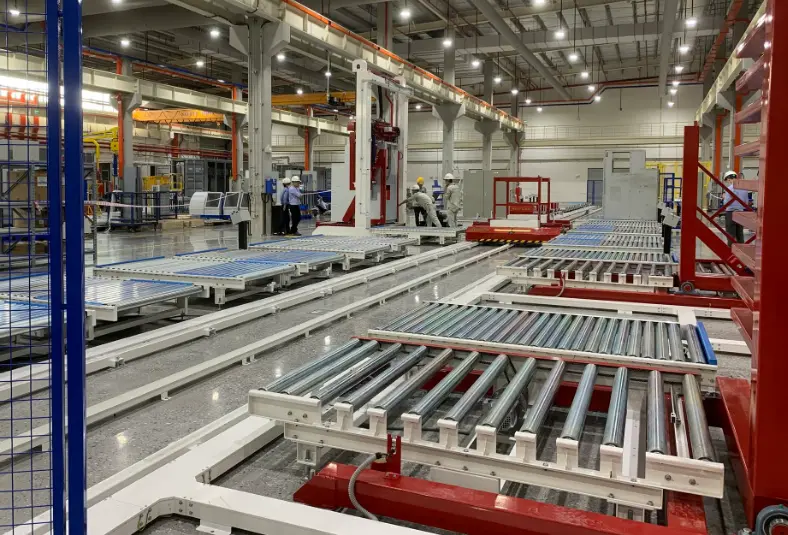

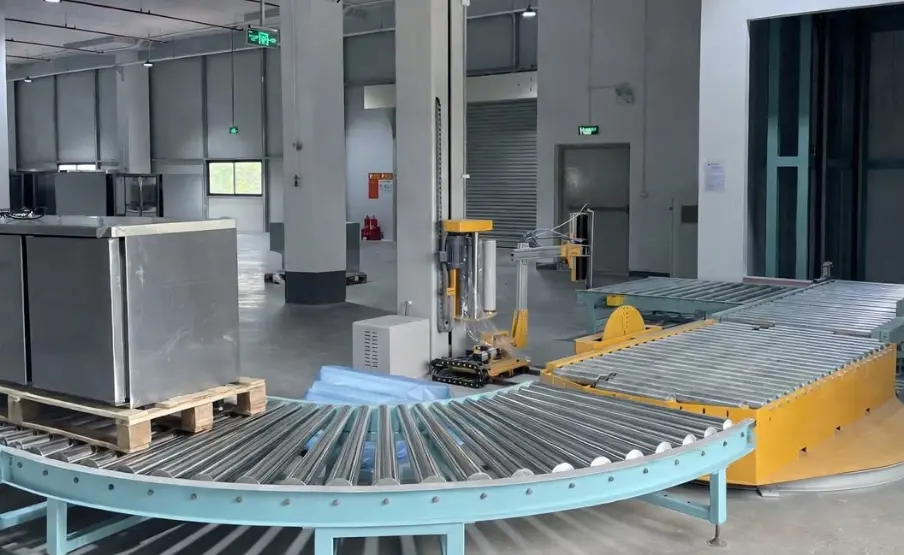

Cấu tạo của băng tải con lăn

• Vật liệu chế tạo phổ biến: Thép sơn tĩnh điện (chống gỉ sét, chi phí hợp lý), Thép mạ kẽm, Inox (dùng cho ngành thực phẩm, y tế, môi trường ẩm ướt) và Nhôm định hình (dùng trong các dây chuyền nhẹ, linh hoạt).
• Yếu tố cần quan tâm: Độ cứng vững, khả năng chịu tải, kích thước hình học và điều kiện môi trường làm việc thực tế.

• Cấu tạo cơ bản của một con lăn: Gồm ống/vỏ con lăn bên ngoài, trục con lăn xuyên tâm, hệ thống vòng bi/bạc đạn, cốc bi/gối đỡ hai đầu và phớt hoặc nắp bảo vệ chống bụi, nước xâm nhập.
• Vật liệu chế tạo: Thép, Inox, Nhôm, Nhựa (PVC, POM) hoặc bọc cao su/PU bên ngoài để tăng ma sát và giảm tiếng ồn tùy theo ứng dụng.
• Kích thước: Đường kính và chiều dài con lăn được tính toán dựa trên kích thước, trọng lượng hàng hóa, tốc độ vận chuyển và bước con lăn (khoảng cách tâm giữa hai con lăn liên tiếp).

• Truyền động bằng xích: Động cơ truyền lực đến con lăn chủ động, các con lăn liên kết với nhau bằng xích và nhông. Phương án này rất phù hợp với hàng hóa có tải trọng lớn, pallet nặng.
• Truyền động bằng đai: Dây đai (dẹt hoặc tròn) truyền chuyển động giữa động cơ và các con lăn, vận hành tương đối êm ái, thích hợp cho dây chuyền yêu cầu giảm thiểu tiếng ồn.



Nguyên lý hoạt động của băng tải con lăn

• Bước 1: Động cơ giảm tốc hoạt động, truyền mô-men xoắn đến trục dẫn động hoặc nhông xích chủ động.
• Bước 2: Thông qua hệ thống xích truyền động hoặc dây đai (đai O-ring/Poly-V), lực quay được phân phối đều đến từng con lăn đơn lẻ, buộc tất cả các con lăn cùng quay theo một chiều với tốc độ đồng bộ.
• Bước 3: Bề mặt vỏ con lăn quay tạo ra lực ma sát tiếp xúc với đáy của kiện hàng (thùng carton, pallet), đẩy vật thể di chuyển tịnh tiến dọc theo chiều dài băng tải một cách chính xác.

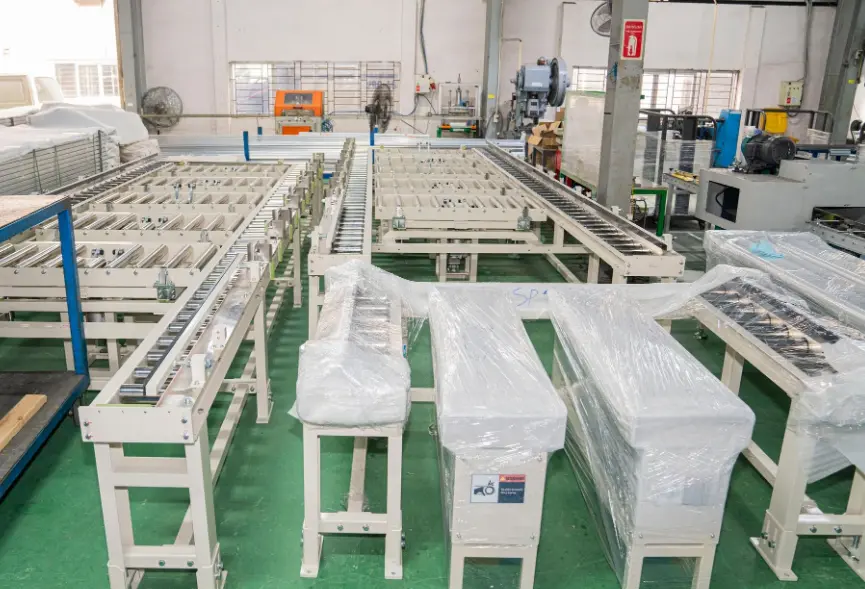

Các loại băng tải con lăn phổ biến

Các yếu tố ảnh hưởng đến nguyên lý vận hành

• Tải trọng hàng hóa: Hàng càng nặng đòi hỏi đường kính trục, vỏ con lăn và khung bệ phải có độ dày và độ bền cao hơn.
• Kích thước và kết cấu đáy hàng: Đáy phẳng giúp tiếp xúc hoàn hảo với con lăn; đáy gồ ghề đòi hỏi bước con lăn dày hơn hoặc phải đặt trên khay phụ.
• Đường kính con lăn: Đường kính lớn chịu tải trọng lớn; đường kính nhỏ phù hợp hàng nhẹ và cơ cấu chuyển giao chi tiết.
• Khoảng cách giữa các con lăn (Bước con lăn): Khoảng cách quá lớn gây võng đáy hàng hoặc kẹt hàng; khoảng cách quá nhỏ làm tăng chi phí đầu tư và khối lượng toàn hệ thống.
• Tốc độ vận chuyển: Quyết định trực tiếp đến công suất motor, quán tính dừng hàng và độ an toàn lao động.
• Môi trường làm việc: Phải tính toán yếu tố bụi, độ ẩm, nước, hóa chất ăn mòn hoặc nhiệt độ cao để chọn vật liệu con lăn (Inox 304, bọc cao su chống dầu, v.v.).

Những lỗi thường gặp và biện pháp khắc phục khi vận hành

• Con lăn không quay: Nguyên nhân do vòng bi hỏng, kẹt dị vật, trục bị cong hoặc đứt xích/đứt đai truyền động --> Khắc phục: Vệ sinh định kỳ, thay thế vòng bi và căn chỉnh lại trục.
• Hàng hóa di chuyển lệch hướng hoặc không ổn định: Do bước con lăn không phù hợp, con lăn bị đảo/lệch tâm hoặc đáy hàng không phẳng --> Khắc phục: Kiểm tra độ đồng tâm và lắp ray dẫn hướng.
• Hệ thống phát ra tiếng ồn lớn: Do vòng bi khô mỡ, xích thiếu dầu bôi trơn, con lăn bị mòn hoặc hộp giảm tốc có vấn đề --> Khắc phục: Bổ sung dầu mỡ bôi trơn định kỳ và siết chặt bu-lông.
• Hệ thống vận hành quá tải hoặc quá chậm: Do motor không đủ công suất hoặc ma sát cơ khí tăng cao --> Khắc phục: Kiểm tra tải trọng thực tế và bảo dưỡng bạc đạn.
• Xích hoặc dây đai bị trượt: Do lực căng không đúng, mòn răng nhông hoặc tải vượt thiết kế --> Khắc phục: Căn chỉnh lại độ căng xích/đai.
